体育馆智能照明系统.ppt

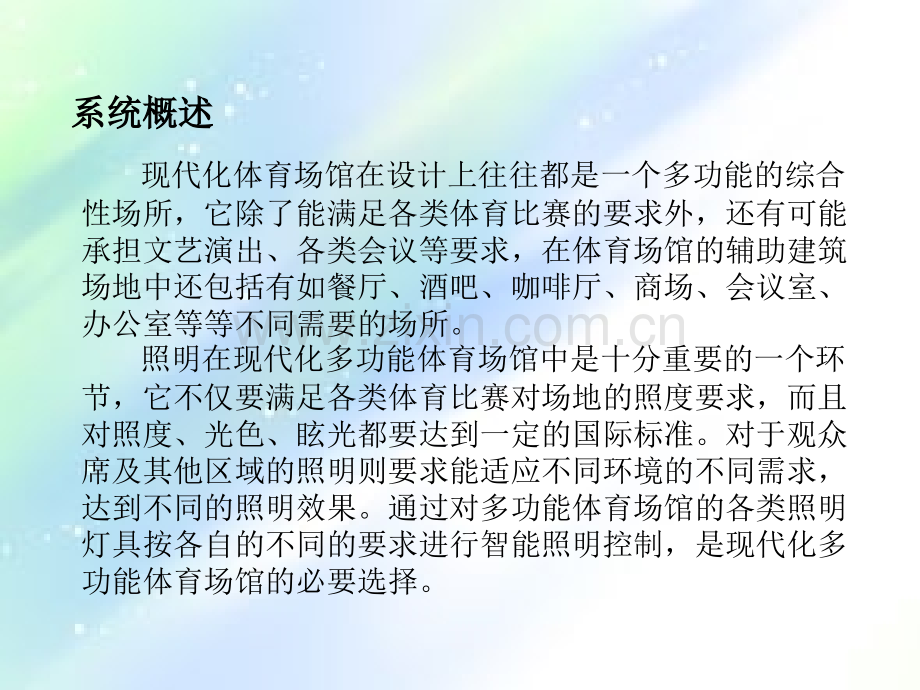

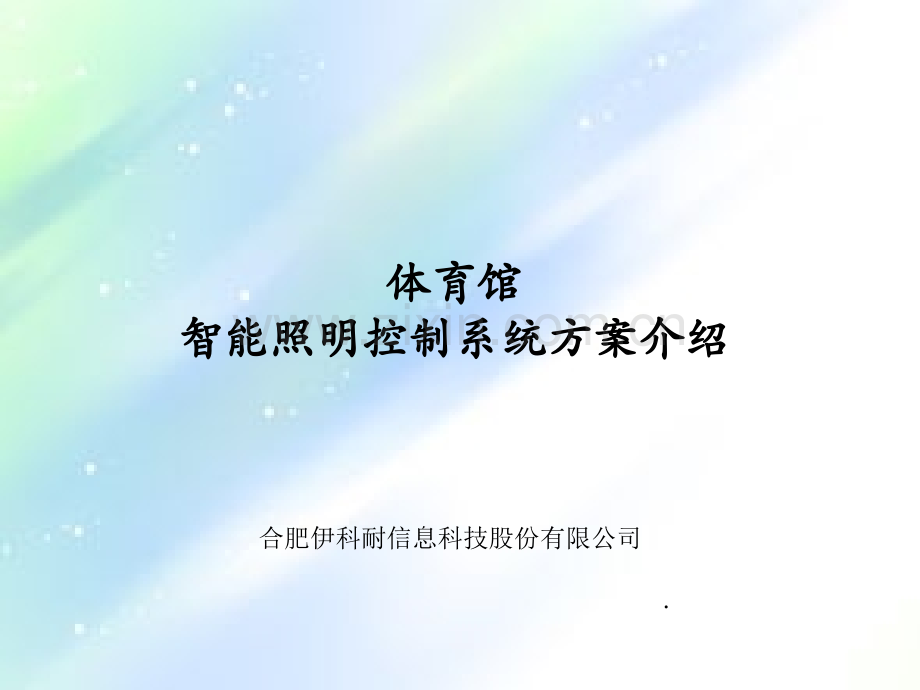

合肥伊科耐信息科技股份有限公司.体育馆体育馆智智能照明控制系统方案介绍能照明控制系统方案介绍系统概述系统概述 现代化体育场馆在设计上往往都是一个多功能的综合性场所，它除了能满足各类体育比赛的要求外，还有可能承担文艺演出、各类会议等要求，在体育场馆的辅助建筑场地中还包括有如餐厅、酒吧、咖啡厅、商场、会议室、办公室等等不同需要的场所。照明在现代化多功能体育场馆中是十分重要的一个环节，它不仅要满足各类体育比赛对场地的照度要求，而且对照度、光色、眩光都要达到一定的国际标准。对于观众席及其他区域的照明则要求能适应不同环境的不同需求，达到不同的照明效果。通过对多功能体育场馆的各类照明灯具按各自的不同的要求进行智能照明控制，是现代化多功能体育场馆的必要选择。伊科耐伊科耐智智能照明控制能照明控制系统的技术特点系统的技术特点u 增加产品的安全性u 开关控制器具有磁保护功能u 具有电流负载反馈功能u 节省能源u 后台软件集中控制u 可与其他系统进行联动机械自锁过零点保护电流检测电压检测技术芯片电涌保护抗雷击技术短路保护调光曲线正玄波IGBT光晕模拟区域管理能源管理继电器继电器调光器调光器总总 线线软软 件件u 增增加产品的安全性加产品的安全性u 开关控制器具有机械自锁功能开关控制器具有机械自锁功能优点一自锁型继电器平时不消耗电流优点二由于电感线圈平时不通电，没有工作电流和工作噪音优点三由于弹簧机构，工作寿命长优点四平时工作状态下几乎不产生热量u 具有电流负载反馈功能主控站记录正常工作状态下的各回路电流值主控站比较回路中光源损坏后的电流值主控站通过计算两个电流的差值，估算该回路上损坏光源的数量，并在电脑屏幕上显示如图所示，一个回路有10盏灯，当回路闭合时，负载反馈测得电流为10A。回路坏了两盏灯，电流变为8A。实际节省能源总量为40%投资回报分析投资回报分析每个额定电流为10A回路的实际负载为3A 每天每个回路工作10小时，节省电能为：220V*3A*10H*40%=2.64度平均每年工作250天，每度电0.6元人民币计算，实际每年节省电费396元每个智能照明回路投资1000元人民币，投资回报时间为2.5年实际投资回收期2.5年u 节节省省能能源源u 后后台台软软件件集集中中控控制制特性：MrtlcLight-BS是基于浏览器运行的软件，支持Window、Linux、Android、los等多种操作系统和多种浏览器，实现对照明及其电器设备的配置和监控。地点设备灵活性：只有有网络联通，就可以随时随地进行操作和控制。适用于当前灵活的上网途径和上网设备客户端0安装：局域网和Internet都可适用；客户端无需安装，只需浏览器连接；图像监控：图像直观监控，图形操作，状态显示实时；数据分析：历史数据存档，可开发表格、图标分析；u 可与其他系统联动可与其他系统联动Ecolite5000 MrtlcLight_BS软件具有可扩展型：开放扩展接口，支持后台脚本，用户可做个性功能的开发，也可实现与其他软件的集成，满足多样化和集成化需求。智能照明可与其他系统联动控制，例如BA系统，监控报警系统、车库刷卡系统。当发生紧急情况后可由报警系统强制打开所有回路。通过RS232接口模块与其他系统对接通过OPC软件与其他系统集成民用建筑设计通则GB503522005民用建筑电气设计规范JGJ/T 16-2008智能建筑设计标准GB/T50314-2006智能建筑评估标准DG/T08-2001智能建筑工程质量验收标准GB50339-2003智能建筑施工及验收规范(DG/TJ08-601-2009 J10111-2010)建筑产品选用技术专项图集（2011CPXY-D11总314）国家建筑标准设计电气装置标准图集、建筑电气安装工程图集设设计计依依据据E Ec co ol li it te e智智能能照照明明控控制制系系统统图图系 统 方 案 设 计现代化多功能体育场馆照明的特点现代化多功能体育场馆照明的特点 现代化多功能体育场馆按功能区域划分，可以分为两大区域，即主赛场及辅助区域。所有辅助区域可以细分为观众席、餐厅、酒吧、咖啡厅、会议室等等。现代体育场馆对照明有以下基本要求：运动员和裁判员：能够清楚察看比赛场地内的任何活动，发挥最佳的表现。观众：在舒适的情况下观看比赛，同时可以清楚看到四周的环境，特别是在进场，观看期间和退场时的安全问题。电视、电影和新闻从业员：对比赛过程、运动员的近镜（大特写）、观众席、记分牌等，能够摄取优良的效果。对于主赛场的照明不仅要求照明亮度稳定、可靠，满足运动员比赛时的视觉要求，还必须满足彩色电视转播和摄影对照明的要求。通常，主赛场照明的显色指数Ra 应大于70，色温应在30007000K，亮度在3001500Lux，在一般比赛和平时训练照度可以降低到750Lux 以下。主赛场的照明一般可以采用金卤灯为主，混合碘钨灯，PAR 灯为辅的组合方式，满足对照度的要求。由于金卤灯的功率大（250W2000W），其启动电流比正常工作电流大1.5 倍，灯具的启动时间长达410 分钟，再启动时间更长，约1015 分钟，这就需要对金卤灯的启动进行必要的控制。现代化多功能体育场馆照明的特点现代化多功能体育场馆照明的特点 在同一个比赛场地由于不同体育比赛对场地的点灯模式要求各不相同，即使同一种比赛在不同时间段，如比赛准备、正式比赛开始、场间休息、观众席等，对场地灯光要求也不相同，因此对比赛场地的照明控制需适应不同的亮灯模式，用一般的控制器件难以实现多种的控制要求。对于辅助区域的各种功能不同的场所，照明效果在整个环境中起到十分关键的作用，因此照明设计显得尤为重要。通常会使用多种光源，气派而且富有层次，通过调光和场景预设置功能营造多种灯光效果，变换不同的光空间，给人以舒适完美的视觉享受。现代化多功能体育场馆照明的特点现代化多功能体育场馆照明的特点智能照明控制系统的解决方法智能照明控制系统的解决方法 某体育馆是一座现代化的室内体育馆，能开展篮球、排球、羽毛球、乒乓球、摔跤及体操等体育项目的正式比赛，也可举行文艺演出、商品展销会等活动。主场地比赛用灯采用192 套650W 金卤灯，观众席照明采用36 套500W 碘钨灯。智能照明控制系统在此应用中由开关模块、调光模块、可编程控制面板等部分组成。每个调光柜有8回路开关输出，每路20A，每路控制13 套650W 金卤灯，系统可以实现以下功能：1.）场照明最多可设置12 种亮灯模式，能根据需要灵活地实现各种比赛要求，例如“正式比赛”、“一般比赛”、“篮球”、“排球”、“手球”、“清扫”、“安全”等任意亮灯模式。观众席可实现种不同的灯光场景。2.）系统能自动调节各种场地灯光打开的先后顺序，避免由于同时点亮而引起的启动大电流冲击。例如，篮球比赛开始前，全场的灯光将按指定的顺序依次点亮，系统能限制金卤灯再启动的间隔时间，有利于提高金卤灯的寿命。3.）操作简单、直观，系统调试好以后，使用者只需在控制面板上按下一个键，系统就能自动进入该键对应的预置状态。例如“篮球”比赛开始前，工作人员只需按下对应的“篮球”键，智能照明控制系统就能依次点亮篮球比赛场地所需的灯光，依次类推。智能照明控制系统的解决方法智能照明控制系统的解决方法智能照明控制系统的解决方法智能照明控制系统的解决方法 4.）系统设置三个控制操作点，在配电房和门厅均能控制主场地和观众席的灯，而在电影放映厅仅能控制观众席的灯。某大型体育馆是一所多功能的室内体育馆，集体育比赛、文化娱乐、商品展销、大众健身为一体。为全运会的球类比赛场馆。馆内照明由三种光源组成，金卤灯、碘钨灯、金卤灯与碘钨灯组合，其中比赛场地采用金卤灯22套，碘钨灯28 套，金卤灯与碘钨灯组合126 套，观众席采用388 套100W Par 灯。控制系统在此应用中由开关模块、调光模块、控制面板、智能传感器等部件组成。比赛场地的碘钨灯由4 个调光模块控制，每路控制最多4 盏灯，共41 个回路，7 个备用回路。比赛场地的金卤灯由2 个开关模块控制，每路控制69 盏灯，共21 个回路，3 个备用回路。智能照明控制系统的解决方法智能照明控制系统的解决方法 看台区域的Par 灯由2 个调光模块控制，共24 个回路。控制面板及遥控装置分别安装于主席台，裁判台，配电控制室。根据该场馆的使用要求，系统实现如下功能：高度的灵活性场地灯：每组碘钨灯都可调光，每34 盏灯为一个回路，不同的灯光组合，可以产生各种场景，适合于各种体育比赛和文艺演出。金卤灯，从场地四周向场地中间，分层控制，对于不同的比赛，场地能灵活组成相应的比赛灯光。此外，平时的练习、非正式比赛以及其它各种活动场地可只点亮一半的金卤灯，这一半金卤灯能够均匀地分布于所需场地。两种光源的组合，能够实现各种比赛所需最佳灯光效果。看台灯：看台部分的全部Par 灯都可调光，观众席、走廊区域、主席台和记录室的灯光都独立控制。智能照明控制系统的解决方法智能照明控制系统的解决方法 a.完美的照明效果利用智能型照明控制系统可对比赛场地的碘钨灯进行调光，这保证了各类比赛的最佳照明效果。b.操作直观方便可编程控制面板及遥控器编程面板都是按键式控制器，使用者不需专门训练就能对各种比赛的照明进行操作控制。c.可观的节电效果使用智能照明控制系统，合理调节场地照度，能够实现节电20%以上。d.系统安全可靠照明系统采用全数字、低压控制，避免了大电流的开关，使得整个照明系统更加安全。采用了分布式控制及独立存储的概念，使得系统具有更高的可靠性。e.亮灯模式显示系统和大屏幕显示屏相联接，可实现亮灯模式显示。合适的效果。Ecolite5000产品介绍网关功能特点系统总线网络和以太网网络之间进行协议转换；配合系统软件可管理监视整个系统的参数和状态；是系统拓扑结构的重要分支点；支持子网设备的跨网关通讯；支持多个分控站同时监视系统状态；技术参数模块工作电压：30V DC网络接口：10Mbps支持TCP/IP协议：TCP、UDP运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*36mm*64.5mm(H*W*D)GM/50-1网桥功能特点放大通讯信号、增加子网通讯设备；延长总线通讯距离；技术参数模块工作电压：30V DC运行、显示：红色LED及按钮环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*36mm*64.5mm(H*W*D)BM/50-1电源功能特点提供Ecolite5000系列产品集中供电电源；技术参数输入电压：170V264V AC(50Hz60Hz)输出电压：30V DC输入电流：1A运行、显示：红色LED及按钮环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*108mm*64.5mm(H*W*D)PW/50-1时钟控制器功能特点精准计时，控制器掉电后仍可以保证其正常计时；可以设置多达200条时钟控制日程；每条控制日程可以设定为按周循环、按月循环或者按年循环；时钟控制日程也可以设置为单次控制；可以设置特殊节假日场景模式；技术参数模块工作电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*36mm*64.5mm(H*W*D)TM/50-12路、4路、6路、8路、12路开关控制器功能特点可存储上百个预设灯光场景，实现多样的灯光组合效果；系统总线断开和设备掉电的情况下，各个回路可单独强制开关；可设定各个回路打开的延迟时间，防止电流冲击；可设置设备掉电后的状态为保持在掉电前的状态，满足设备在停电切换状态下，大功率气体放电灯不熄灭；各个回路具有电流检测功能，可实现回路的故障检测；可实时查询回路的开和关状态或者回路负载电流值信息；技术参数模块工作电压：30V DC最大切换电压：20A-16AX 250V AC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555开关动作时间：小于等于15ms设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：2路 90mm*36mm*64.5mm(H*W*D)4路 90mm*72mm*64.5mm(H*W*D)6路 90mm*108mm*64.5mm(H*W*D)8路 90mm*144mm*64.5mm(H*W*D)12路 90mm*216mm*64.5mm(H*W*D)RM/50-2.20.SFRM/50-4.20.SFRM/50-6.20.SFRM/50-8.20.SFRM/50-12.20.SF4路、6路3A调光控制器功能特点可存储上百个预设灯光场景，实现多样的灯光组合效果；各个回路可以通过上位机配置控制输出，也可通过子网场景/全局场景控制输出；各个回路都可以手动调关；各个回路都可以设置调光门限和软启动时间；可配置多达200个场景；各回路均可无极调光；负载类型广泛，感性负载，阻性负载，容性负载均可；根据灯具要求，可选择线性或对数调光曲线；技术参数模块工作电压：30V DC每回路输入电压：230V AC10%50Hz每回路输出最大电流：3A环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*216mm*64.5mm(H*W*D)DM/50-4.3DM/50-6.34路、6路、12路10A前沿调光箱功能特点自带面向全局的场景控制器；各个回路可以单独控制输出，也可通过子网场景/全局场景控制输出；各个回路都具有紧急旁路开关；各个回路都可以设置调光门限和软启动时间；各个回路都可以设置调光时间和调光步长；各回路都可以绝对调光和相对调光；具有输出故障报警功能；根据灯具要求，可选择线性或对数调光曲线；具有短路保护、过载保护、过压保护和欠压保护更能；具有输出并路功能；技术参数输入电压：400V/230V AC15%三相Y每回路输出最大电流：10A控制电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555外壳：金属外壳尺寸：4路、6路 415mm*345mm*187mm(H*W*D)12路 600mm*345mm*187mm(H*W*D)DB/50-4.10.LEDB/50-6.10.LEDB/50-12.10.LE4路、6路、12路20A前沿调光箱DB/50-4.20.LEDB/50-6.20.LEDB/50-12.20.LE功能特点自带面向全局的场景控制器；各个回路可以单独控制输出，也可通过子网场景/全局场景控制输出；各个回路都具有紧急旁路开关；各个回路都可以设置调光门限和软启动时间；各个回路都可以设置调光时间和调光步长；各回路都可以绝对调光和相对调光；具有输出故障报警功能；根据灯具要求，可选择线性或对数调光曲线；具有短路保护、过载保护、过压保护和欠压保护更能；具有输出并路功能；技术参数输入电压：400V/230V AC15%三相Y每回路输出最大电流：20A控制电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555外壳：金属外壳尺寸：4路、6路 415mm*345mm*187mm(H*W*D)12路 600mm*345mm*187mm(H*W*D)4路、6路、12路10A后沿调光箱DB/50-4.10.TEDB/50-6.10.TEDB/50-12.10.TE功能特点自带面向全局的场景控制器；各个回路可以单独控制输出，也可通过子网场景/全局场景控制输出；各个回路都具有紧急旁路开关；各个回路都可以设置调光门限和软启动时间；各个回路都可以设置调光时间和调光步长；各回路都可以绝对调光和相对调光；具有输出故障报警功能；根据灯具要求，可选择线性或对数调光曲线；具有短路保护、过载保护、过压保护和欠压保护更能；具有输出并路功能；技术参数输入电压：400V/230V AC15%三相Y每回路输出最大电流：10A控制电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555外壳：金属外壳尺寸：4路、6路 415mm*345mm*187mm(H*W*D)12路 600mm*345mm*187mm(H*W*D)2路、4路窗帘控制模块功能特点自带面向全局的场景控制器；各个回路可以单独控制输出，也可通过子网场景/全局场景控制输出；无需断电的远程软件复位功能；与面板配合，可调节到任意位置；实现场景与位置关系，发送场景，窗帘运行到指定位置；正反转输出机械互锁，安全可靠；技术参数模块工作电压：30V DC输出额定电压：230V AC输出最大电流：6A运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*72mm*64.5mm(H*W*D)CC/50-2CC/50-42路、4路模拟量输入模块功能特点可以给传感器提供12V供电电压；接收传感器0-5V的模拟信号；传感器产生变化时立即响应；具有设置联动场景的功能；可以设置发送场景的延时时间；技术参数输入电压：30V DC 170V264V AC输出电压：12V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*72mm*64.5mm(H*W*D)AI/50-2AI/50-42路、4路开关量输入模块功能特点可以给传感器提供12V供电电压；接收开关型的传感器信号；传感器产生变化时立即响应；每个回路可以设置闭合场景和开路场景；具有设置联动场景的功能；可以设置发送场景的延时时间；技术参数输入电压：30V DC 170V264V AC输出电压：12V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*72mm*64.5mm(H*W*D)DI/50-2DI/50-42路、4路（1-10V）接口模块功能特点自带面向全局的场景控制器；可存储上百个预设灯光场景，实现多样的灯光组合效果；可接收系统总线场景，迅速切换预设的灯光场景，实现智能控制；各个回路独立输出1-10V DC信号，可控制1-10V接口调光电子镇流器和1-10V LED调光驱动器；各个回路可设置调光门限，节约能源；技术参数模块工作电压：30V DC最大切换电压：440V AC最大切换电流：20A-16AX 250V AC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：2路 90mm*72mm*64.5mm(H*W*D)4路 90mm*108mm*64.5mm(H*W*D)IM/50-2.AIM/50-4.A1路、4路DALI接口模块功能特点每路具备无极性DALI信号输出，标准DALI协议；具有对连接设备自动分配地址的功能；每个回路可任意配置16个场景；可以实现单地址或者组地址的控制；具有读取设备地址功能；可寻址广播，方便查找灯具位置；支持对灯具及驱动器的信息查询，如最大值，最小值，灯具故障等；技术参数模块工作电压：30V DC 170V264V AC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：2路 90mm*72mm*64.5mm(H*W*D)4路 90mm*108mm*64.5mm(H*W*D)IM/50-1.DIM/50-4.D1路DMX512接口模块功能特点1路DMX512信号输出；可以配置任意颜色场景；每回路配置任意调光值场景；可以通过网络启动场景运行；可配置多达200个场景；可选择RGB或者仅亮度调节；技术参数模块工作电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*36mm*64.5mm(H*W*D)IM/50-1.DMX5121路RS232接口模块功能特点具有吸收浪涌电流的抗雷击保护功能；外设3个状态LED指示灯，能够准确及时报告设备的工作状态；将RS232数据信号转换成系统总线信号，完成中控系统与智能照明控制系统的联动控制；可以通过RS232接口控制子网内各个回路的开关和调光；可以通过RS232接口发送系统总线场景；可以通过RS232接口接受总线上的场景信息；提供用户开发通讯格式的命令；技术参数模块工作电压：30V DC接口：RS232串口运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：采用35mm标准导轨尺寸：90mm*36mm*64.5mm(H*W*D)IM/50-1.2324键、6键可编程智能面板功能特点触摸式按键状态；可编程按键控制功能；可通过发送命令启用或禁用每个按键功能；每个按键都可以设置场景延迟执行时间；具备一键双控功能，一个按键可控制两种场景；技术参数面板工作电压：30V DC运行、显示：红色LED及按钮、用于分配物理地址环境条件：工作：545 储藏：2555设计：模块化安装设备外壳：塑料外壳V0级阻燃安装：标准86盒式安装结构尺寸：86mm*86mm*37mm(H*W*D)SP/50-4.TSP/50-6.T红外感应器功能特点可与任何型号的二次采集模块配合使用；全方位自动温度补偿，超强抗误报能力；动态阀值调节技术，有效地防止干扰；报警输出NC/NO可选，适应不同的设备；双元低噪声热释红外传感器；技术参数消耗电流：18mA输入电压：DC12V自检时间：60s安装方式：吸顶、壁挂安装高度：2.4-3.6m覆盖范围：5.3-8m（直径）工作环境：温度1040 相对湿度20%80%IR/50-1.AIR/50-1.B照度感应器功能特点可与任何型号的二次采集模块配合使用；输出0-5V的模拟信号；光照度产生变化时传感器输出立即变化；技术参数输入电源：DC12V测量范围：03000Lux准确度：3%工作环境：温度1050 相对湿度20%80%尺寸：110mm*85mm*50mm(H*W*D)IL/50-1Thankswww.E合肥依科耐信息科技股份有限公司
