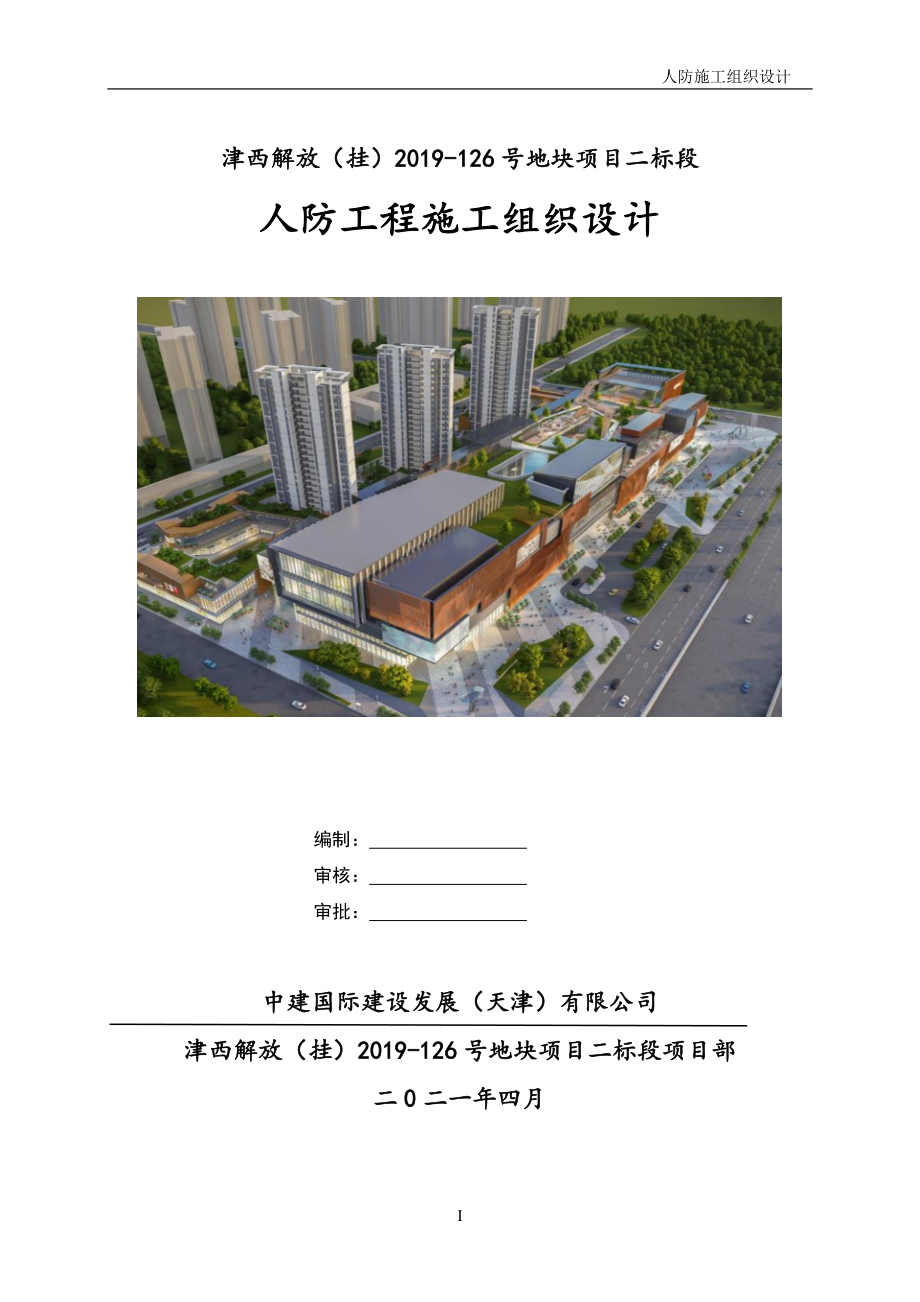

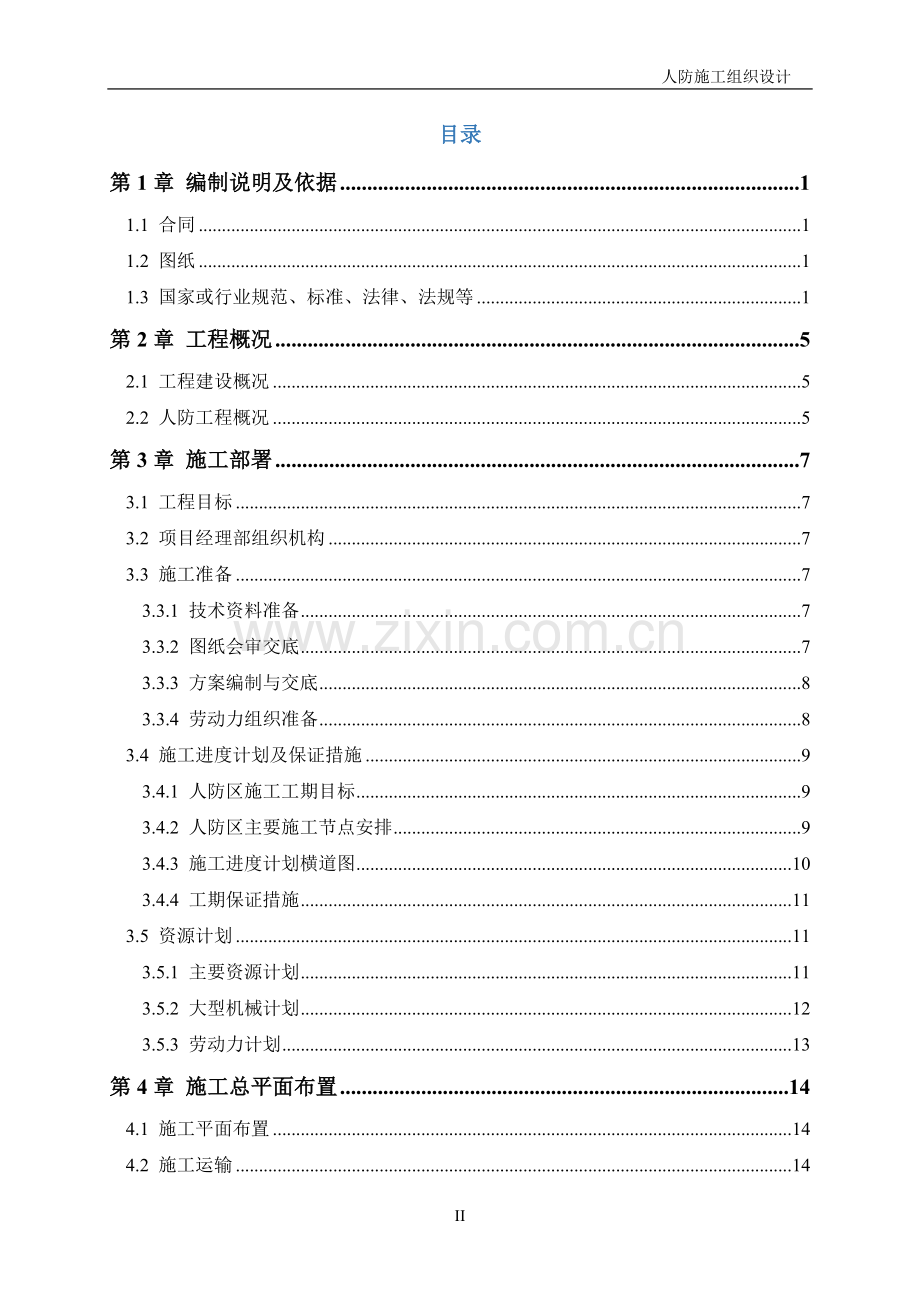

1、 人防施工组织设计津西解放(挂)2019-126号地块项目二标段人防工程施工组织设计编制: 审核: 审批: 中建国际建设发展(天津)有限公司津西解放(挂)2019-126号地块项目二标段项目部二0二一年四月目录第1章 编制说明及依据11.1 合同11.2 图纸11.3 国家或行业规范、标准、法律、法规等1第2章 工程概况52.1 工程建设概况52.2 人防工程概况5第3章 施工部署73.1 工程目标73.2 项目经理部组织机构73.3 施工准备73.3.1 技术资料准备73.3.2 图纸会审交底73.3.3 方案编制与交底83.3.4 劳动力组织准备83.4 施工进度计划及保证措施93.4.1
2、 人防区施工工期目标93.4.2 人防区主要施工节点安排93.4.3 施工进度计划横道图103.4.4 工期保证措施113.5 资源计划113.5.1 主要资源计划113.5.2 大型机械计划123.5.3 劳动力计划13第4章 施工总平面布置144.1 施工平面布置144.2 施工运输144.2.1 现场出入口及围墙144.2.2 现场道路及排水15第5章 人防工程分部、分项工程施工方案165.1 结构工程165.1.1 钢筋方案165.1.2 模板支撑体系施工方案435.1.3 混凝土方案545.2 地下防水工程725.2.1 防水工程概况725.2.2 降水井处理措施735.3 孔口防护
3、工程745.3.1 各类防护设备制作745.3.2 各类防护设备安装745.3.3 进出工程管线的防护密闭775.4 建筑装修工程815.4.1 内墙815.4.2 地面825.4.3 顶棚845.5 给水排水工程845.5.1 给排水工程预留预埋845.5.2 管道支架制作安装855.5.3 管道制作安装855.5.4 阀门施工895.5.5 水泵施工905.5.6 防爆管件的安装915.6 通风与空调工程925.6.1 预留预埋925.6.2 系统风管现场测绘935.6.3 风管支架制作安装935.6.4 金属圆形风管(焊接式)制作安装935.6.5 镀锌钢板风管制作安装955.6.6 风
4、管的严密性检验1005.6.7 风管附件安装1005.6.8 通风机的安装1025.6.9 系统试验1025.7 建筑电气安装工程1035.7.1 电气预埋的施工1035.7.2 接地装置安装1065.7.3 桥架安装施工1105.7.4 管内穿线1105.7.5 电缆线路1115.7.6 成套配电柜及动力开关柜安装1125.7.7 电气照明器具安装1145.7.8 电气工程质量保证措施1165.8 防火设备安装工程1185.8.1 消防工程的安装1185.8.2 弱电工程的安装1205.9 设备设施着色规定122第6章 人防工程各部位验收应注意事项1286.1 人防底板钢筋验收1286.2
5、人防墙体钢筋验收1286.3 人防顶板钢筋验收1296.4 人防外墙混凝土观感验收1296.5 人防主体验收1296.6 人防竣工验收129第7章 各项管理及保证措施1317.1 质量保证措施1317.1.1 质量目标1317.1.2 项目质量保证体系的组成及其分工1317.1.3 组织保证措施1347.1.4 材料、成品、半成品的检验、计量、试验控制1347.1.5 成品保护1357.2 技术保证措施1357.3 施工现场环保措施1357.3.1 现场道路管理1357.3.2 卫生管理措施1377.3.3 绿色建筑施工技术与措施1397.3.4 防治环境污染措施1417.4 文明施工措施14
6、37.4.1 文明施工教育1437.4.2 文明施工措施1447.5 安全、消防保证措施1447.5.1 现场生产、生活安全措施1457.5.2 现场消防、保卫措施1497.5.3 项目重大职业安全健康因素及管理措施150V第1章 编制说明及依据1.1 合同名称:津西解放(挂)2019-126号地块项目二标段人防工程1.2 图纸建设单位提供的建筑、结构、水、暖、电施工图纸1.3 国家或行业规范、标准、法律、法规等规范、标准、文件一览表类别名称编号国家规范人民防空工程施工及验收规范GB50134-2004建筑地面工程施工质量验收规范GB50209-2010建筑工程施工质量验收统一标准GB5030
7、0-2013建筑结构可靠度设计统一标准GB500682018建筑抗震设防分类标准GB502232008建筑抗震设计规范GB50011-2010建筑结构荷载规范GB50009-2012地下工程防水技术规范GB50108-2008地下工程防水工程质量验收规范GB50208-2011建筑地基基础设计规范GB50007-2011建筑地基基础施工质量验收标准GB50202-2018工程测量规范GB50026-2016砌体工程施工质量验收规范GB50203-2011混凝土结构设计规范GB50010-2010混凝土结构工程施工质量验收规范GB50204-2015普通混凝土力学性能试验方法标准GB/T5008
8、1-2019人民防空地下室设计规范GB50038-2005汽车库、修车库、停车场设计防火规范GB50067-2014人民防空工程设计防火规范GB50098-2009人民防空工程防化设计规范RFJ013-2010国家规范城市建设档案著录规范GB/T50323-2001建设工程文件归档整理规范GB/T50328-2014建筑给水排水设计规范GB50015-2019建筑给水排水及采暖工程施工质量验收规范GB50242-2016通风与空调工程施工质量验收规范GB50243-2016建筑电气安装工程施工质量验收规范GB50303-2015电气装置安装工程电气设备交接试验标准GB50150-2016电气装
9、置安装工程接地装置施工及验收规范GB50169-2016电气装置安装工程旋转电机施工及验收规范GB50170-2006电气装置安装工程电缆线路施工及验收规范GB50168-2016建筑与建筑群综合布线系统工程验收规范GBT503122016行业标准人民防空工程质量检验评定标准RFJ01-2015建筑工程抗震性态设计通则CECS160:2004汽车库建筑设计规范JGJ100-2015建筑桩基技术规范JGJ94-2008建筑变形测量规程JGJ8-2016建筑桩基检测技术规程JGJ106-2014钢筋机械连接通用技术规程JGJ107-2016钢筋焊接及验收规程JGJ18-2012钢筋焊接接头试验方法
10、标准JGJ/T27-2014高层建筑混凝土结构技术规程JGJ3-2010建筑涂饰工程施工及验收规程JGJ/T29-2015建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑机械使用安全技术规程JGJ33-2012施工现场临时用电安全技术规范JGJ46-2012天津市建设工程施工现场安全管理规程DB29-113-2011建筑基桩检测技术规程DB29-38-2015天津市建设工程文件归档整理规程DB29/T-86-2011结构混凝土实体检测技术规程DB/T29-148-2005预拌砂浆技术规程DB/T29-130-2015混凝土结构施工图平面整体表示方法制图规则和构造详图16G101房
11、屋建筑制图统一标准GB/T50001-2010防空地下室建筑设计FJ01-03(2007)防空地下室结构设计FG01-05(2007)建筑物抗震构造详图11G329建筑设备通用图集91SB*系列给排水专业图集S1-S3系列防水套管02S404钢制管件02S403低温热水地板辐射供暖系统施工安装03K404管道与设备保温98R418建筑电气通用图集09DB工程建设标准强制性条文及应用示例04DX002电气装置标准图集JSJT-*系列封闭式母线及电气竖井设备安装04D7011电缆敷设D10117室内管线安装D30113常用低压配电设备及灯具安装D70213建筑物防雷设施安装15D501等电位联结安
12、装15D502火灾报警及消防控制04X501第2章 工程概况2.1 工程建设概况工程建设概况一览表工程名称津西解放(挂)2019-126号地块项目二标段人防工程工程地址天津市河西区解放南路与渌水道交口东北侧建设单位天津中海海佑地产有限公司勘察单位天津市勘察设计院集团有限公司设计单位天津市天友建筑设计股份有限公司监理单位天津建华工程咨询管理公司人防监督部门天津市河西区人民防空政府人民防空办公室总包单位中建国际建设发展(天津)有限公司2.2 人防工程概况本工程为附建人防工程,平时使用功能为汽车停车库、相关设备用房,战时人防地下室。人防区域总建筑面积:10516。人防地下室位于地下二层车库。本标段人
13、防分区图: 第3章 施工部署3.1 工程目标质量目标施工质量符合国家质量标准,一次性验收通过。安全文明施工目标天津市文明工地标准人防工程目标施工质量符合国家质量标准,一次性验收通过。3.2 项目经理部组织机构为了确保人防工程施工顺利推进,我项目本着结构合理、精干高效的原则,我项目针对本工程的特点,合理分工,实行项目经理负责制,项目班子在公司的直接监督与指导下,履行施工总承包的权力和义务,代表法人全面履约,负责本人防工程的计划、组织、指挥、协调和控制。项目管理组织机构3.3 施工准备3.3.1 技术资料准备在开工前已收集和编制本工程各种技术资料,包括工程地质资料、建筑红线图、建筑许可证、施工图、
14、施工组织设计和预算、材料工本分析或成本分析等前期准备工作。3.3.2 图纸会审交底自进场之日起立即着手技术准备,一方面使组织项目人员仔细阅读施工图纸,了解设计意图及相关细节;另一方面钢筋组开展钢筋翻样工作,技术部就施工图纸的各项问题进行项目内部图纸会审、为技术交底等工作做准备,从而使工程一开始就受控于规范的技术管理,进而确保工程质量。另外,通过项目内部图纸会审,将会同建设单位、监理单位、设计单位举行图纸会审,解决图纸中做法不明确之处,为现场施工做好技术铺垫。3.3.3 方案编制与交底人防工程施工前,编制人防工程施工组织设计,并在施工前15天以上通过公司评审,确保施工有条不紊的组织进行。为保证方
15、案切实可行,在编制方案全过程与分包单位进行交流。编制流程如下:1、在方案编制前,召开方案关键点把控专题会,与分包单位就施工图纸中的关键点进行交流,确定施工关键点的施工工艺、方法。2、方案编制过程中,将不确定的关键点及时与分包单位进行协商,在符合相关规范、标准的基础上,制定符合分包单位施工的方案。过程中将随时对可能存在的不确定因素进行纠偏,确保做好施工准备。3、方案初稿形成后,将再次与分包单位召开方案评审会,结合项目部及分包单位的最终意见进行合理修改,通过项目评审。4、将成形的方案上报至分公司进行评审,结合分公司意见,进行合理修改。5、对于危险性较大,需上报至公司的方案,将在分公司评审技术后再次
16、上报至公司,结合修改意见,进行优化。3.3.4 劳动力组织准备1、项目管理机构的建立本公司本着优质、高效、安全为顾客提供满意服务的宗旨,根据本工程的规模、特点和复杂程度,确定配置20名管理人员。其中正项目经理1名,副项目经理1名,技术负责人1名,施工员2名,安全员2名,质量员2名,机管员1名,材料员1名,资料员1名,试验员1名,民管员1名,造价员1名,测量员4名,后勤管理人员1名。2、建立精干的工作队伍根据采取的施工组织方式,确定合理的劳动组织,将由公司进行招标,确定合适的专业分包单位及劳务分包单位。3、集结施工力量按照开工日期和劳动力需要量计划,集结施工力量,组织工人进场,安排好职工生活,并
17、进行安全、防火和文明环保施工等教育。4、做好入场教育工作本项目安全部将对进场工人进行入场教育工作,严格落实百分百覆盖式教育。严格落实公司三级交底制度,由技术部对项目管理人员进行交底,责任工长对工人进行交底,同时技术部对现场施工进行技术监督,如未按方案执行,将下发方案执行监督单,责令现场施工严格按照方案施工。3.4 施工进度计划及保证措施3.4.1 人防区施工工期目标根据施工计划安排,人防区施工工期目标为:2021年5月10日起,2021年10月17日完成人防区结构验收,历时共计161个工作日。3.4.2 人防区主要施工节点安排序号名称开始时间完成时间备注1人防分区十一结构2021.5.1020
18、21.6.232人防分区十二结构2021.5.102021.6.233人防分区十三结构2021.5.182021.7.14人防分区十四结构2021.5.182021.7.15人防分区十五结构2021.5.262021.7.96人防分区十六结构2021.5.312021.7.137人防分区十七结构2021.6.72021.7.208人防分区十八结构2021.6.142021.7.279人防分区十九结构2021.6.212021.8.310人防分区二十结构2021.6.282021.8.1011人防区二十一结构2021.7.52021.8.1712人防区二十二结构2021.7.52021.8.17
19、13人防区结构验收-2021.10.17说明:由于部分人防区结构与地下结构同时施工,因此本工期安排包含非人防结构施工。第151页中建国际建设有限公司 人防施工组织设计3.4.3 施工进度计划横道图 人防施工组织设计3.4.4 工期保证措施1、建立有效的组织体系是施工计划实施的前提保证,由项目经理统一指挥土建、安装、钢结构各单位及专业工种之间地施工、协调、调度工作,并以各专业工种的负责人为骨干组建进度控制的组织系统,对流水施工段确定进度目标,建立目标体系,并确定进度控制工作制度,及时对影响进度的因素分析、预测、反馈,以便提出改进措施和方案,建立一套贯彻、检查、调整的程序。2、组成精干、高效的项目
20、班子,确保指令畅通、令行禁止;同甲方、监理工程师和设计方密切配合,统一领导施工,统一指挥协调,对工程进度、质量、安全等方面全面负责,从组织形式上保证总进度的实现。3、建立生产例会制度,每周召开三次生产例会,围绕工程的施工进度、工程质量、生产安全等内容检查上一次例会以来的计划执行情况。例会时间定于每周三下午2:00。4、建立严格的施工进度计划检查制度:施工中严格按照施工进度计划横道图来控制施工进度与各工种的插入时间,根据总进度计划制定详细的月、旬作业计划,合理安排工序搭接和施工流向。为防止进度落后,项目部每日检查当日的施工进度情况,做到当日进度当日完成,今天不影响明天,上道工序不影响下道工序,对
21、影响进度的关键部位,项目经理亲自指挥。如遇特殊原因或不可抗拒因素延误某项工序的进度,项目部将千方百计抢时间、充分调动各级施工人员的积极性和一切施工力量,在最短的时间内将进度抢上来。3.5 资源计划3.5.1 主要资源计划序号名称规格/型号单位数量用途1灰砂砖1909045m500砖胎模2模板915183015mmm220000墙柱梁板模板3木枋50100m3500模板背楞4钢管(扣件式)483.0t800模板背楞、剪刀撑、模板立杆支撑体系、柱箍5U托/个10000模板支撑体系6钢板网m2按需施工缝侧模7对拉螺栓M14个按需模板支撑体系注:由于本工程工期紧张,模板体系一次性投入齐全,地下车库人防
22、部位可分段分批施工。3.5.2 大型机械计划机械设备需用量及进场计划如下:拟投入的主要施工设备机械序号设备名称型号规格数量额定功率(KW)进场时间/出场时间备注1塔吊W7527455基础至主体完成-3汽车泵56m2/按需-4地泵HBT-801/按需-5电焊机BX3-200-22/按需-6电焊机BX3-120-14/按需-7对焊机UN-1664基础至主体完成-8弯曲机GW4033基础至主体完成-9切断机QJ32-134基础至主体完成-10钢筋套丝机GZL-4023基础至主体完成-11钢筋调直机GT4-14223.4按需-12圆盘踞MJ10433基础至主体完成-13插入振动器ZX5081.5按需-
23、14蛙式夯土机HW-3221按需-15污水泵QY-25200.53按需-16自吸水泵40.5按需-17砂轮切割机44按需-18切管机MC-350201按需-19电动煨弯机3283102按需-20电动坡口机SD1045103按需-21电动试压泵3D-SY66按需-22电锤DV-26200.7按需-23电钻6510100.4按需-24电动套丝机TC10102按需-25风镐15按需-26空压机4按需-27水泵QY8.4-40-2.2302.2按需-28柴油发电机组200kW1按需-29全站仪SET230RK台1轴线测量30水准仪DZS3-1台2高程测量3.5.3 劳动力计划各施工阶段劳动力需用量及进
24、场计划如下表所示:动力配置计划表施工阶段劳动力安排土方开挖阶段测量工:6;普工:40;降水工:8;塔司:4;信号工:8人防区桩基处理测量工:4;截桩工:10;普工:30;塔司:4;信号工:8;降水工:8人防区底板施工测量工:4;瓦工:30;防水工20;钢筋工80;木工:60;混凝土工:30;架子工:10;焊工:4;普工:10;机操工:10;塔司:4;信号工:8;降水工:8人防区地下一层施工测量工:4;防水工20;钢筋工60;木工:40;混凝土工:30;架子工:30;焊工:4;普工:10;机操工:10;塔司:4;信号工:8;降水工:4第4章 施工总平面布置人防区几乎覆盖整个施工区,由4台塔吊进行
25、物料调运。钢筋堆场及加工场在现场南北各设1个。4.1 施工平面布置根据设计要求后浇带的位置,结合分区编号,人防区主要分为12个区,由图可见,施工缝穿过人防区部分位置,因此此处将通过与设计单位沟通后,确定施工缝最终位置。总平面布置图4.2 施工运输4.2.1 现场出入口及围墙本工程临建办公区设置在场地西侧,现场共设置2个大门作为主要的出入口,其中主大门设置在场地北侧(临梦湖西道),次大门设置在场地东侧(临沂山路)。4.2.2 现场道路及排水地下室施工阶段,基坑周边材料堆场及加工场地全部硬化,其中:加工场和材料堆场硬化做法:120厚C20混凝土。大门道路硬化做法:250mm厚C25混凝土(内配双层
26、C12200钢筋网片)。临建区排水做法:临建区办公楼前设置A100PVC暗埋排水管,每隔10000mm设置1个300500350mm(h)集水井,盖板为复合材料篦子;道路边排水做法:硬化道路边设置300mm宽排水沟,底部夯实后浇筑100厚C15混凝土,侧壁砌筑200厚混凝土砖墙,面层10厚1:3水泥砂浆收光,底部按0.3%找坡,最浅处200mm。为保证现场施工道路畅通、流量均衡、路况良好,施工总平面规划时将根据各施工单位车辆使用的情况明确各施工单位允许通行的道路,路旁设置指示牌。第5章 人防工程分部、分项工程施工方案5.1 结构工程5.1.1 钢筋方案5.1.1.1 工程概况1、 钢筋概况根据
27、业主提供的设计图纸中的结构设计说明:地库结构为框架-剪力墙结构,主楼为抗震墙结构。地库筏板厚为550mm。主楼筏板为600mm。本工程地下室人防施工区域使用的钢筋型号有HRB500E:直径分别为D16、D18、D20、D22、D25、D28、D32,HRB400E:直径分别为C8、C10、C12、C14、C16、C18、C20、C22、C25等,HPB300:直径分别为6、8等。(实际数据以图纸为准,本数据仅作为施工备用,不作为任何结算依据)2、 工程特点及难点(1)本工程人防区钢筋工程节点较多,穿插形式复杂,钢筋绑扎和连接难度较大。(2)本工程人防区工程体量大,底板厚度大,钢筋、周转架料和钢
28、构件的用量及加工量很大,且根据目前现场施工进度计划,地下室施工阶段工期紧张。5.1.1.2 施工方法1、 钢筋翻样、验收、存放(1)钢筋翻样钢筋加工前由钢筋翻样部门依据结构施工图、规范要求、施工方案及有关洽商并综合考虑各种节点的施工,确定弯曲调整值、弯钩增加长度、箍筋调整值等参数,保证下料长度准确,做出钢筋配料单,经反复核对无误后下料加工。钢筋翻样时,必须考虑钢筋的叠放位置和穿插顺序,考虑钢筋的占位避让关系以确定加工尺寸。应重点考虑钢筋连接形式、连接位置、连接长度、锚固长度等对钢筋安装影响的控制点。通长钢筋应考虑端头弯头方向控制,以保证钢筋总长度及钢筋位置准确。(2)钢筋验收钢筋进场应由监理人
29、员、材料员、钢筋工长和钢筋施工班组负责人共同进行验收,并由试验员送至具有相应资质的检测中心对进场钢筋原材料分批量进行力学性能试验。本结构工程纵向钢筋主要采用的是HRB400E、HRB500E级钢筋(热轧带肋钢筋)。对进场钢筋原材料的验收主要包括以下几个方面:1)钢筋进场时,应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验,检验结果应符合相应标准的规定。按照规定,钢筋应按批次进行检查和验收,每批应由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成。每批不大于60t。检查数量:按进场批次和产品的抽样检验方案确定。检验方法:检查质量证明文件和抽
30、样检验报告。2)结合天津市当地规定,钢筋原材送检根数为10根。对于光圆钢筋:样品长度为550mm,分别做力学性能检测,化学元素分析,重量偏差值检测;对于带肋钢筋:8根550mm用于检测重量偏差和化学元素,2根600mm做力学性能检测。3)清点进场钢筋原材料的规格、型号和数量,测量钢筋直径;4)未经复试及经复试不合格的钢材严禁用于工程上。5)进场的钢筋必须挂标识牌,标识牌必须注明钢筋的规格、生产厂家、重量,并注明是否已检验合格。6)根据天津市地方政府下文规定,还应另外截取试样钢筋进行化学分析。(2)钢筋存放1)钢筋原材料的存放钢筋进场后,必须严格按规格堆放整齐,不同等级、直径和长度的钢筋应分别挂
31、牌堆放,不得混淆。堆放钢筋的场地为现浇混凝土地坪,并应设有排水坡度。堆放时,钢筋下面做钢筋混凝土台子,以防止钢筋被锈蚀和油污。2)钢筋半成品的存放加工成型的钢筋应按照所使用的层号、段号和构件名称等进行编号摆放。同一部位或同一构件的钢筋应摆放在一起,并有明显的标识,标识上应详细注明层号、段号、构件名称、部位、钢筋直径和尺寸、钢筋根数等。2、 钢筋加工钢筋加工包括调直与除锈、断料、弯曲、直螺纹套丝。(1)钢筋备料由专业人员进行配筋,配筋单要经过钢筋组负责人审核、审批后才能允许加工。钢筋加工成型严格按混凝土结构工程施工质量验收规范、混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、
32、剪力墙、梁、板)(16G101-1)、混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)(16G101-2)和设计要求执行。现场建立严格的钢筋生产、安全管理制度,并制定节约措施,降低材料损耗。由于场地狭小,并不能储存过多钢筋,因此将根据现场实际施工进度合理安排钢筋进场,因此钢筋备料不宜过多,以能满足现场施工持续为准。(2)钢筋除锈钢筋的表面应保证清净,无油渍、漆污,粘着的油污、泥土使用前必须清理干净,锈蚀严重的钢筋需除锈,可采用手工除锈。在除锈过程中,发现钢筋表面氧化铁皮鳞落现象严重并已损坏钢筋截面,或在除锈后钢筋表面有严重的麻坑,斑点,应严禁使用。(3)钢筋调直钢筋下料
33、时应先调直再加工,切口端面宜与钢筋轴线垂直,端头禁止出现弯曲、马蹄型,端头必须用砂轮切割机切平,不得用电、气焊切割。钢筋调直,可用机械或人工调直。经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减少5%。(4)钢筋切断1)钢筋切断应根据钢筋等级、直径、长度和数量,长短搭配,先断长料后断短料,尽量减少和缩短钢筋短头,以节约钢材。2)断料时,避免采用短尺量长料。3)使用切断机下料时,钢筋不得有马蹄形断口或断口弯起现象。4)钢筋切断时,操作人员必须握紧钢筋,使用长度短于300mm的钢筋进行下料时,应使用钳子或专用工具夹紧钢筋,禁止直接用手进行操作。(5)钢筋弯曲成型在进行成批钢
34、筋弯曲操作前,各类型的弯曲钢筋都必须试弯一根,然后检查其弯曲形状、尺寸是否与设计要求相符,经检验合格后,才能进行批量生产。HPB300级钢筋末端需做180弯钩,其圆弧弯曲直径不应小于钢筋直径的2.5倍,平直部分长度不宜小于钢筋直径的3倍;HRB400级和HRB500级钢筋末端需做90或135弯折,平直部分长度应按设计要求确定;弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。3、 钢筋加工允许偏差本工程钢筋加工场地平面位置详见施工总平面布置图。钢筋加工要严格按照放样结果和操作规程进行,并使用先进加工机械使钢筋成形更加准确。钢筋加工允许偏差表详见下表:钢筋加工允许的偏差表项目允许偏差(mm
35、)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋外廓尺寸54、 钢筋锚固本工程人防区纵向受拉钢筋的基本锚固长度及搭接长度详见07FG01第57页。人防区钢筋最小锚固长度LaF及最小搭接长度LLF表5、 钢筋保护层厚度要求人防区各构件纵向受力钢筋混凝土保护层最小厚度应满足07FG01图集第55页要求。将上述注1、注2改为:混凝土结构构件最外层钢筋的保护层厚度不应小于下表规定的数值。其他要求均参照07FG01第55页中要求执行。混凝土保护层的最小厚度表:墙板梁柱202025256、 钢筋连接根据本工程中钢筋使用的规格,现规定:对于水平结构纵筋,钢筋直径D16mm的采用直螺纹套筒连接,
36、D16的采用绑扎搭接。底板不同直径的钢筋在跨中互锚连接。对于人防区与非人防区交界面筋分别在交界处的梁或墙锚固。锚固形式为:板顶筋伸至梁或墙对面并弯折15d,板底筋过梁或墙中线且大于5d。对于竖向结构纵筋,对于钢筋直径D14mm时,采用绑扎搭接;对于钢筋直径D在1620mm范围内采用电渣压力焊连接,D22mm时,宜采用直螺纹套筒连接,也可采用电渣压力焊连接。人防区内墙与顶板、底板、楼板的连接构造按照07FG01图集第58页要求执行。人防区钢筋混凝土墙体连接构造及板中拉结筋布置要求如下:防空地下室内墙留孔构造如下:临空墙配筋构造如下:相邻防护单元间隔墙配筋构造如下:梁柱纵向钢筋连接构造如下:梁柱箍
37、筋构造要求如下:反梁及梁钢筋、附加钢筋、吊筋构造要求如下:梁或柱支座两边变截面时纵向钢筋构造:柱中纵向受力钢筋及箍筋构造:柱中纵向受力钢筋及箍筋构造:楼板构造:图纸中对于人防区集水坑做法要求如下:说明:其他未尽事宜均参照07FG01图集中做法执行。7、 直螺纹连接(1)操作工艺本工程钢筋机械连接采用剥肋滚轧直螺纹连接。把待连接的钢筋端部剥肋后滚轧成直螺纹,通过连接套筒将两根钢筋连接成一体。钢筋滚轧直螺纹连接,是采用专门的滚轧机床对钢筋端部进行滚轧,螺纹一次成型。钢筋剥肋滚轧直螺纹连接工艺流程如下:钢筋剥肋滚扎直螺纹连接工艺流程(2)相关构件质量要求1)钢筋直螺纹加工要求:现场直螺纹加工质量标准
38、详见下表:直螺纹加工质量控制标准(单位:mm)钢筋规格16182022252832套筒长度40465054606876完整螺距2.52.52.52.53.03.03.0完整丝扣8101011101213+2P10121213121415剥肋长度20232527303438+2P25303032.5364245有效螺纹20232527303438长度+2P25303032.5364245钢筋直螺纹加工操作要点:1)对钢筋的要求:钢筋下料时不宜用热加工方法切断;钢筋端面宜平整并与钢筋轴线垂直;不得有马蹄形或扭曲;钢筋端部不得有弯曲;出现弯曲时应调直。2)加工钢筋螺纹的丝头、牙形、螺距等必须与连接套
39、牙形、螺距一致,且经配套的量规检验合格且符合通规、止规的检验要求。3)加工钢筋螺纹时,应采用水溶性切削润滑液,当气温低于0时,应掺入15%20%亚硝酸钠,不得用机油作润滑液或不加润滑液套丝。4)操作工人应逐个检查钢筋丝头的外观质量并做出操作者标记。5)经自检合格的钢筋丝头,应对每种规格加工批量随机抽检10%,且不少于10个,并填写钢筋直螺纹加工检验记录,如有一个丝头不合格,即应对该加工批全数检查,不合格丝头应重加工,经再次检验合格方可使用。6)已检验合格的丝头,应加以保护戴上保护帽,并按规格分类堆放整齐待用。套筒质量要求:1)连接套表面无裂纹,螺牙饱满,无其他缺陷。2)牙型规检查合格,用直螺纹
40、塞规检查其尺寸精度。3)各种型号和规格的连接套外表面,必须有明显的钢筋级别及规格标记。若连接套为异径的则应在两端分别作出相应的钢筋级别和直径。4)连接套两端头的孔必须用塑料盖封上,以保持内部洁净,干燥防锈。直螺纹量规技术要求:牙型规、螺纹卡和直螺纹塞规,其化学成分和硬度见下表。牙型规、螺纹卡和直螺纹塞规化学成分和硬度化学成分淬火后硬度HRCCMnSiSP620.850.940.400.350.300.035uy(3)钢筋直螺纹连接连接钢筋前,将下层钢筋上端的塑料保护帽拧下来,露出丝扣,并将丝扣上的水泥浆等污物清理干净。钢筋直螺纹接头的连接,先用一般扳手拧紧,再用力矩扳手按规定力矩值拧到位。钢筋
41、接头拧紧力矩值钢筋直径(mm)16182022252832拧紧力矩值(Nm)100200260320注:当不同直径的钢筋连接时,拧紧力矩值按较小直径钢筋的相应值取用。钢筋直螺纹连接拧紧后的接头必须用油漆作好标记。钢筋直螺纹连接接头用力矩扳手按规定的接头拧紧力矩值抽检接头的施工质量。接头的现场检验应按验收批进行,同一施工条件下采用同一批材料的同等级、同型式、同规格接头,应500个为一个验收批进行检验和验收,不足500个也应作为一个验收批。抽取其中的10%进行拧紧扭矩校核,拧紧扭矩值不合格数超过被校核数的5%时,应重新拧紧全部接头,直到合格为止。对接头的每一个验收批,必须在工程结构中随机截取3个接头试件作抗拉强度实验,按设计要求的接头等级进行评定。当3个接头试件的抗拉强度均符合要求时,该验收批应评为合格。机械连接形式示意图注意事项:连接钢筋时,钢筋规格和连接套的规格应一致,钢筋螺纹的型式、螺距、螺纹外径应与连接套匹配。并确保钢筋和连接套的丝扣干净,完好无损。连接钢筋时应对准轴线将钢筋拧入连接套。接头拼接完成后,应使两个丝头在套筒中央位置互相顶紧,套筒每端不得有两扣以上的完整丝扣外露
