采矿毕业设计说明书-内蒙古东升庙铜铅锌多金属矿万吨年扩建开采初步设计.doc

内蒙古东升庙铜铅锌多金属矿20万吨/年扩建开采初步设计

内蒙古东升庙铜铅锌多金属矿

年产20万吨开采扩建初步设计(采矿部分)

说 明 书

- 188 -

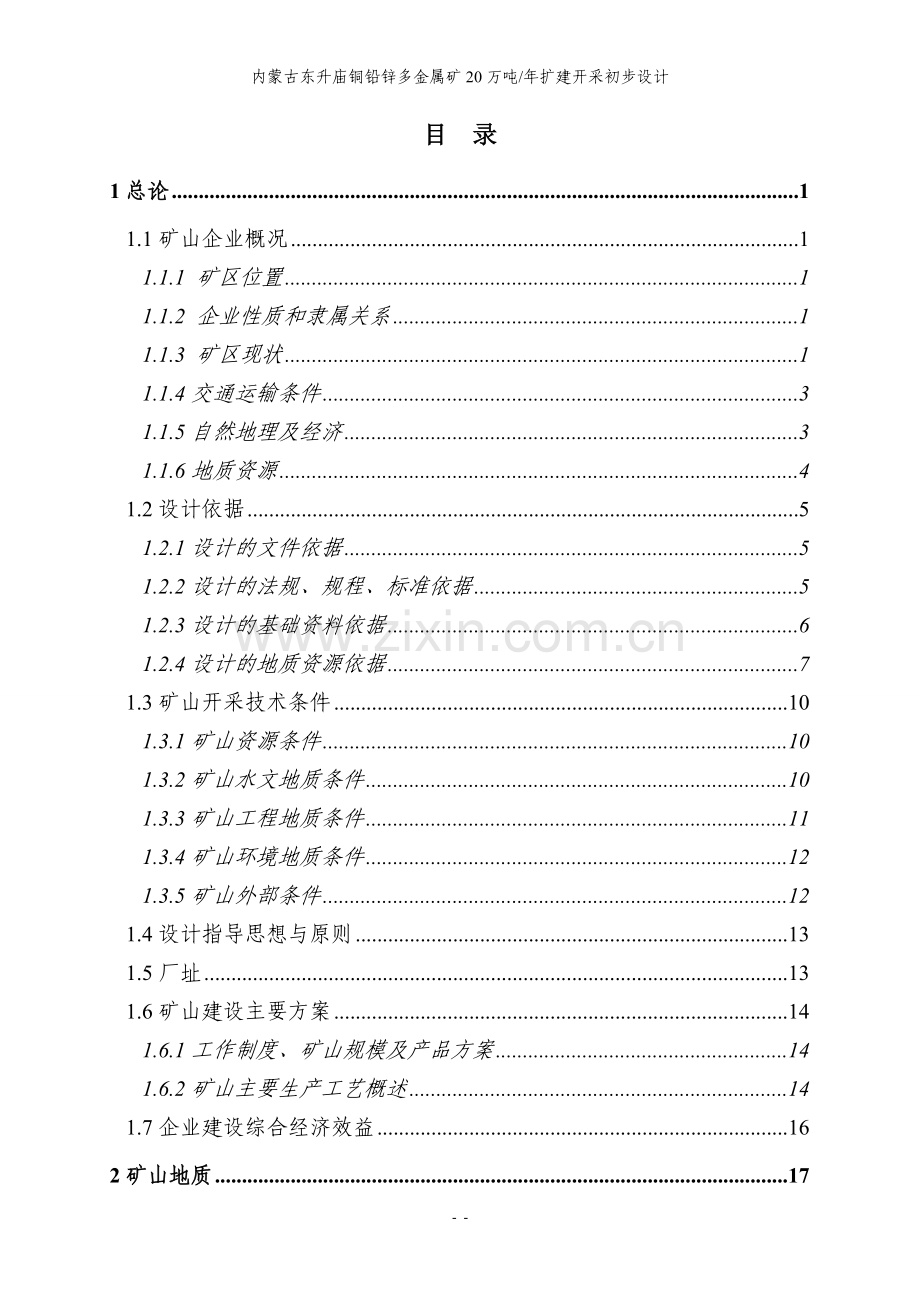

目 录
1总论 1
1.1矿山企业概况 1
1.1.1 矿区位置 1
1.1.2 企业性质和隶属关系 1
1.1.3 矿区现状 1
1.1.4交通运输条件 3
1.1.5自然地理及经济 3
1.1.6地质资源 4
1.2设计依据 5
1.2.1设计的文件依据 5
1.2.2设计的法规、规程、标准依据 5
1.2.3设计的基础资料依据 6
1.2.4设计的地质资源依据 7
1.3矿山开采技术条件 10
1.3.1矿山资源条件 10
1.3.2矿山水文地质条件 10
1.3.3矿山工程地质条件 11
1.3.4矿山环境地质条件 12
1.3.5矿山外部条件 12
1.4设计指导思想与原则 13
1.5厂址 13
1.6矿山建设主要方案 14
1.6.1工作制度、矿山规模及产品方案 14
1.6.2矿山主要生产工艺概述 14
1.7企业建设综合经济效益 16
2矿山地质 17
2.1矿区地理与自然气候条件 17
2.2矿区勘探史 19
2.3区域地质 21
2.4矿区地质 24
2.4.1地层 24
2.4.2构造 25
2.4.3岩浆岩 26
2.4.4变质岩及围岩蚀变 26
2.5矿床特征 27
2.5.1矿体分布、规模、产状及形态特征 27
2.5.2矿石特征 32
2.5.3矿石类型 41
2.5.4矿床成因 41
2.5.5围岩条件 41
2.5.6矿石加工技术性能 43
2.6矿区水文地质 44
2.7矿区工程地质 49
2.8矿区环境地质 51
2.9矿床地质勘探工作及其质量评述 53
2.9.1勘查方法及工程布置 53
2.9.2勘查工程质量评述 54
2.9.3主要综合图件的编制及质量评述 56
2.9.4采样化验和岩矿鉴定工作及其质量评述 57
2.10矿区储量 58
2.10.1矿床开采工业指标 58
2.10.2矿区储量 58
2.10.3设计储量 59
2.10.4矿石物理数据 60
2.11存在问题及建议 61
3采矿 61
3.1矿山现状 61
3.2开采范围及开采技术条件 62
3.2.1开采范围及首采地段 62
3.2.2开采技术条件 63
3.3开拓运输系统 66
3.3.1岩体移动范围 66
3.3.2开拓方式的选择 66
3.3.3中段高度的确定 67
3.3.4开拓运输系统 68
3.3.4.1开拓工程 68
3.3.4.2运输系统 68
3.4采矿方法 69
3.4.1采矿方法的选择、回采顺序 69
3.4.1.1采矿方法选择 69
3.4.1.2矿块回采顺序、基建矿块数量及范围 70
3.4.2 浅孔留矿采矿方法 70
3.4.2.1矿块结构 70
3.4.2.2采切工程 70
3.4.2.3回采工艺 72
3.4.2.4地压控制及采空区处理 73
3.4.2.5设备选择 73
3.4.2.6回采率及贫化率 73
3.4.2.7采矿工艺主要技术经济指标 73
3.4.3分段凿岩阶段矿房法 74
3.4.3.1 矿块结构参数 74
3.4.3.2 采准、切割 74
3.4.3.3矿房回采 75
3.4.3.4采矿方法损失率、贫化率 76
3.4.3.5采空区处理 76
3.4.3.6 采场地压控制 77
3.4.4矿柱回收 78
3.4.5矿床综合技术经济指标 78
3.4.6新增采矿设备 79
3.5矿山生产能力 80
3.5.1矿山工作制度 80
3.5.2生产规模验证 80
3.5.3产品方案 81
3.5.4矿山服务年限 81
3.6矿井通风 82
3.6.1矿井通风概述 82
3.6.2矿井通风条件 83
3.6.3风量计算 84
3.6.4通风阻力计算 88
3.6.5通风设施 90
3.7井巷工程 90
3.7.1井巷工程断面设计 90
3.7.2井巷支护 102
3.7.3井巷工程量 102
3.8排水 103
3.9辅助设施 103
3.10矿山基建和采掘 103
3.10.1基建范围和基建工程量 103
3.10.2进度计划 104
3.11新增采掘设备选择 104
4矿山机械 105
4.1坑内运输 105
4.1.1设计依据 105
4.1.2运输系统 105
4.1.3运输线路 105
4.1.4运输设备选型 105
4.2压气设施 130
4.3排水 131
4.3.1矿井涌水量确定 131
4.3.2排水系统 131
4.3.3排水设备选型 132
4.3.4水仓容积 137
4.3.5防水措施 137
4.4供水 137
4.5通风设备 138
4.6新增主要矿山机械设备表 141
5总图运输 141
5.1 区域概况 141
5.1.1企业地理交通位置 141
5.1.2矿区地形、地质、水文、气象资料 142
5.2企业总体布置 143
5.2.1指导思想及主要依据 143
5.2.2总平面场地设施布置 143
5.3交通运输布置 144
5.3.1内部运输 144
5.3.2外部运输 144
6电力及电信 144
6.1设计依据 144
6.2用电负荷计算 145
6.3矿山供电电源和供配电 147
6.4电压等级 148
6.5功率因数及其补偿 148
6.6电气照明 148
6.7防雷、接地与漏电保护 149
6.8电信 149
6.9项目节能特点与节能原则 149
6.10节能措施 150
7环境保护 151
7.1项目所在地区的环境现状 151
7.1.1自然环境现状 151
7.1.2社会环境现状 151
7.2环境保护目标 152
7.3可能造成的环境影响分析 152
7.3.1采矿生产工艺 152
7.3.2污染源及其影响分析及治理 153
7.4存在的问题与建议 154
8水土保持 154
8.1水土保持原则及目的 154
8.2建设项目概况 155
8.3建设项目区防治责任范围 156
8.4水土流失预测和可能造成的水土流失危害 156
8.5水土流失防治方案 156
8.6水土流失监测 157
8.7水土保持措施实施的保证措施 158
9劳动安全与消防 158
9.1设计采用的主要依据 158
9.2职业危害因素及其影响 159
9.2.1顶板冒落和地压危害 159
9.2.2水害 159
9.2.3爆破危害 160
9.2.4机、电设备事故危害 160
9.2.5粉尘危害 160
9.2.6噪声 160
9.2.7火灾危害 160
9.3设计采取的安全防范措施 160
9.3.1安全出口 160
9.3.2设备设施安全 161
9.3.3矿井安全 161
9.3.4掘进安全 161
9.3.5回采安全 162
9.3.6放矿及地压管理 162
9.3.7爆破安全 162
9.3.8通风安全 163
9.3.9运输安全 163
9.3.10电气安全 164
9.3.11防洪防水 165
9.3.12矿山防火 165
9.3.13矿山救护 165
9.3.14安全教育 166
9.4 工业卫生 166
9.5消防 167
9.5.1总图布置 167
9.5.2地面消防 167
9.5.3坑下消防 168
9.6抗震 168
10能源利用与节能措施 168
10.1项目节能特点与节能原则 168
10.2节能措施 168
11项目实施计划 169
11.1项目范围 169
11.2项目实施措施 169
11.3项目界区内工程实施进度要求 169
12企业组织及定员 170
12.1组织机构 170
12.2劳动定员与劳动生产率 170
12.3工资与福利 173
12.4职工培训 173
13投资估算及资金筹措 174
13.1固定资产投资 174
13.1.1项目概况 174
13.1.2设计依据及主要技术资料 174
13.1.3 编制依据 174
13.1.4投资分析 175
13.2流动资金估算 178
13.3项目投资总额 179
13.4资金筹措 179
14技术经济 179
14.1概述 179
14.2综合技术经济指标 180
14.3成本费用 182
14.4产品产量、销售收入及利税 185
14.5经济效果计算及分析 186
14.6综合经济评价 187
15存在问题及建议 187

1总论
1.1矿山企业概况
1.1.1 矿区位置
内蒙古东升庙矿区铜铅锌多金属矿位于内蒙古自治区乌拉特后旗东升庙镇境内。整个矿区东西长4.6km，南北宽1.1～3km，面积约1.3km2。地理坐标：
东经107°02′30″～107°05′37″；
北纬41°06′15″～41°07′55″。
1.1.2 企业性质和隶属关系
企业性质：有限责任公司。
隶属关系：内蒙古东升庙矿业有限责任公司隶属于内蒙古巴彦淖尔华澳矿业化工集团有限公司（私营）。巴彦淖尔华澳矿业化工集团有限公司是甘肃建新实业集团有限公司在巴彦淖尔市投资的由内蒙古东升庙矿业有限责任公司、临河新海有色金属冶炼有限公司、乌拉特后旗惠宝热力有限公司等十一家企业联合组建的，公司注册于2005年11月，总部设在巴彦淖尔市临河区，注册资本5000万元，经营范围包括有色金属、矿产品、化工产品的生产和销售，酒店服务，热力开发等。
1.1.3 矿区现状
东升庙多金属矿区自1974年起先后有8家地方小矿陆续在矿区浅部1050m标高以上采矿，采用平硐和斜井联系开拓，开采对象主要是2、3、4矿体，均是采富弃贫，开采含硫大于25%的硫铁矿。1992年4月根据内蒙古自治区内政发118号文指示精神，对小矿进行整顿，并决定接收4家地方小矿，于是1992年6月组建成立内蒙古北方化学矿产工业公司，下设内蒙古东升庙硫铁矿等企业，隶属于自治区石化厅。内蒙古东升庙硫铁矿1992年到1994年底仍以采硫为主，由于硫矿石滞销，1995年到1997年转为采铜，开采对象主要是CuS-1矿体，开采标高994～1075m标高。1995年8月，该矿自筹资金建成年处理原矿3.5万t的选矿厂。1997年底浅部矿体采完，东升庙硫铁矿由采铜转入采锌，开采对象是ZnS2、ZnS3－1，首采标高为970m水平。1998年7月、2000年5月，先后两次对小选厂进行技术改造，使其成为选别锌硫矿石的选矿厂。2000年10月经巴盟经贸局批准，由内蒙古北方化学矿产工业公司与甘肃建新实业有限公司合作在原内蒙古东升庙硫铁矿的基础上组建成立了内蒙古东升庙矿业有限责任公司，现归属于内蒙古巴彦淖尔华澳矿业化工集团有限公司。
2003年化学工业部连云港设计研究院对改制后的矿山通过技改扩建，矿山设计生产规模由原3.5万吨采选能力扩大到年采选锌硫矿石60万吨。设计开采范围8～40线，900m标高以上，开采对象主要为2、3－1、11－1号锌硫矿体。同年经过试车调整，投入正常生产。
目前矿山选矿工艺为一般浮选法，工艺流程为二段磨矿－优先浮选。
公司现有从业员工500多人，其中大中专毕业生120人，各类专业技术管理人员68人，生产及辅助人员380多人。公司目前下辖两个采矿厂，三个选矿厂和十一个职能部门，矿山生产采用平硐与盲竖井、盲斜井开拓，生产规模为年采选铅锌铜矿60万吨，主要产品有铅精矿、锌精矿、硫精矿、铜精矿等。
内蒙古东升庙矿业有限责任公司采矿范围为8～40线，矿区范围拐点坐标为：
A：X=4554370，Y=36421312；B：X=4554370，Y=36422180；
C：X=4552886，Y=36422800；D：X=4552658，Y=36422500；
E：X=4553074，Y=36421850；F：X=4553400，Y=36421714；
G：X=4553400，Y=36421400；H：X=4553492，Y=36421400；
I： X=4553695，Y=36421628；J：X=4553935，Y=36421528；
K：X=4553934，Y=36421498。
标高范围：700～1050m。
1.1.4交通运输条件
矿区南邻乌拉特后旗政府所在地东升庙镇，与东升庙镇相距1km。南距包兰铁路线临河站58km，距杭锦后旗20km。西距乌拉特后旗碳窑口多金属矿区30 km。东南距内蒙古最大的工业城市包头市340 km。从矿区到上述各地均有一级公路或高速公路相通，交通非常方便。
图1-1 交通位置图
1.1.5自然地理及经济
内蒙古自治区乌拉特后旗东升庙矿区处于阴山山脉狼山中段南缘与河套平原接壤地带北侧狼山山脉中。矿区为剥蚀构造山区，属低中山地形，山顶具近似园形的单面山地貌特征。矿区内岩石裸露程度较高，植被稀疏。矿区海拔标高1050～1183m，相对高差一般80m～145m。山脉呈北东东走向，山势陡峻。
矿区属中温带干旱气候区，具干燥少雨，多风早寒，日照充足，年、日温差大，寒暑变化剧烈的显著特征，属典型的大陆性干旱气候。据杭锦后旗气象站1996～2006年气象资料，矿区年最高气温37.4℃，最低气温－33.1℃，平均气温7.2℃。年最大降水量235.4mm，最小降水量56.3mm，平均降水量134.6mm，最大积雪深度17cm。年日照时数2976～3484h；多年平均风速2.6m/s，最大风速29.2m/s。矿区从10月至翌年4月为冻土期，最大冻结深度127cm。矿区多风，且集中在春秋两季，主导风向随季节而变化，春季和8、9月份多为北东向，11月份为南西向。
矿区山区以牧业为主，人口稀少，牧民以蒙古族居多，经济条件相对落后。
矿区以南为河套平原，属黄河灌区，水资源丰富，素有“塞外江南”美称，为巴彦淖尔市粮、糖、油产地。盛产小麦、玉米、甜菜、葵花等。人口密度适中，劳动力充足，人民生活富裕。与矿区相邻的河套酒业驰名区内外。
总之该矿床外部开发建设条件相对较好。
1.1.6地质资源
2007年10月到2007年12月，由内蒙古科欣矿业开发咨询有限责任公司经现场勘探评估并提交了《内蒙古自治区乌拉特后旗东升庙矿区多金属硫铁矿3～40线700m标高以上矿产资源储量核实报告》，通过本次资源储量核实，查明采矿许可证范围内保有的铜铅锌资源储量如下：
保有锌硫矿矿石量2798.98万吨，平均品位TS19.99%。共生锌金属量883801吨，平均品位Zn3.16%；共生铅金属量39954吨，平均品位Pb0.95%。保有铜硫矿矿石量296.98万吨，平均品位TS13.43%。共生铜金属量22089吨，平均品位Cu0.76%；共生锌金属量51820吨，平均品位Zn1.74%。保有锌矿矿石量1156.32万吨，锌金属量203662吨，平均品位Zn1.76%。伴生组分银资源量1473.28吨，平均品位12.37g/t。
其中：850－700m标高锌资源储量金属量为48.16万吨，品位Zn4.03%；铅资源储量金属量为1.06万吨，平均品位Pb1.11%；铜资源储量金属量为2.30万吨，平均品位Cu0.87%。
截止2007年11月30日采矿许可证内共消耗各类资源/储量矿石量663.59万吨，其中：锌资源储量：金属量269182吨，铅资源储量：金属量59933吨，铜资源储量金属量6266吨。
1.2设计依据
1.2.1设计的文件依据
（1）内蒙古自治区乌拉特后旗东升庙铜铅锌多金属矿开采扩建初步设计委托任务书；
（2）内蒙古自治区巴彦淖尔市矿产资源管理局颁发的《中华人民共和国采矿许可证》，许可证号为1000000320043；
（3）2002年内蒙古巴盟岭原地质矿产勘查有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区8～40线富锌硫矿矿产资源储量认定书》；
（4）2003年内蒙古巴盟岭原地质矿产勘查有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区8～40线850m～700m标高富锌硫矿矿产资源储量评审备案证明》；
（5）2007年12月，由内蒙古科欣矿业开发咨询有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙矿区多金属硫铁矿3～40线700m标高以上矿产资源储量评审备案证明》。
1.2.2设计的法规、规程、标准依据
(1)《中华人民共和国安全生产法》，2002年6月29日第九届全国人民表大会常务委员会第二十八次会议通过；
(2)《中华人民共和国矿山安全法》，1992年11月7日第七届全国人民代表大会常务委员会第二十八次会议通过；
(3)《中华人民共和国矿山安全法实施条例》，1996年10月11日国务院批准，1996年10月30日劳动部发布；
(4)《中华人民共和国职业病防治法》，2001年10月27日第九届全国人民代表大会常务委员会第二十四次会议通过；
(5)《建设项目(工程)劳动安全卫生监察规定》，1996年10月17日中华人民共和国劳动部第三号令颁布；
(6)《中华人民共和国环境保护法》，1989年12月26日全国七届人大十一次会议通过，同日公布施行；
(7)《金属非金属矿山建设项目初步设计安全专篇》编写提纲；
(8)《金属非金属矿山安全规程》 GBl6423－2006；
(9)《爆破安全规程》 GB6722－2003；
(10)《工业企业厂界噪声标准》 GBl2348－90；
(11)《矿山电力设计规范》 GB50070－94；
(12)《建筑物防雷设计规范》 GB50057－94；
(13)《工业企业设计卫生标准》 GBZl－2002；
(14)《建筑给水排水设计规范》 GB50015－2003；
(15)《建筑设计防火规范》 GBJl6－87(2001)；
(16)《建筑灭火器配置设计规范》 GBJl40－90(1997)；
(17)《工业企业通信设计规范》 GBJ42－81；
(18)《建筑抗震设计规范》 GB50011－2001；
(19)《有色金属矿山企业初步设计内容和深度的原则规定》。
1.2.3设计的基础资料依据
（1）《金属矿床地下开采》冶金工业出版社，1979年；
（2）《采矿设计手册》建筑出版社，1987年；
（3）《冶金矿山设计参考资料》冶金工业出版社，1972年；
（4）《采矿手册》冶金工业出版社，1991版；
（5）1992年原化学工业部地质勘探公司内蒙古勘探大队提交的《内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区勘探地质报告》；
（6）2002年内蒙古巴盟岭原地质矿产勘查有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区8～40线富锌硫矿矿产资源储量核实报告》；
（7）2003年内蒙古巴盟岭原地质矿产勘查有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区8～40线850m～700m标高富锌硫矿矿产资源储量核实报告》；
（8）2007年12月，由内蒙古科欣矿业开发咨询有限责任公司提交的《内蒙古自治区乌拉特后旗东升庙矿区多金属硫铁矿3～40线700m标高以上矿产资源储量核实报告》；
（9）西北矿冶研究院于2008年6月编制的《内蒙古东升庙矿区铜铅锌多金属矿开发利用方案》；
（10）巴彦淖尔市水土保持站于2006年8月编制的《内蒙古东升庙矿业有限责任公司80万t/a锌硫铜采选扩建工程水土保持方案报告书》；
（11）巴彦淖尔市环境科学研究所2008年7月编制的《内蒙古东升庙矿业有限责任公司铜铅锌多金属矿采矿扩建项目环境影响报告书》。
1.2.4设计的地质资源依据
1、区域地质
矿区在区域上位于华北地台（Ⅰ级）北缘，狼山～白云鄂博台缘坳陷（Ⅱ级），狼山～渣尔泰褶断束（Ⅲ级）狼山复背斜的南翼。成矿地质环境十分有利，与炭窑口多金属硫铁矿、甲生盘硫多金属矿同处于狼山至渣尔泰山南缘多金属成矿带上。矿区所处大地构造位置属华北地台北缘，内蒙地轴西段，其北侧为海西褶皱带。
2、矿区地质
东升庙矿区为狼山成矿带南部重要的多金属硫铁矿成矿区之一。矿区地层发育不全，主要为中元古代狼山群及中、新生代地层，缺失古生代地层。
矿区构造复杂，总体构造呈北东～南西向展布。多期次的构造变动，致使狼山群叠加变形。
矿区围岩蚀变不发育，主要蚀变有：绢云母化、硅化、碳酸盐化、重晶石化、黑云母化等。
总之，矿区的蚀变作用不发育，对成矿影响不大，是该矿的一个特点。蚀变不发育可能与矿床赋存于大陆架沉积部位有关。
3、矿床地质
1）矿体特征
东升庙矿区多金属硫铁矿床为一大型矿床，矿体呈似层状，总体走向SW～NE，矿带长约2500m，南北宽（沿倾向）约1860m。矿床受向西仰起、向东撒开倾伏的不对称复式向斜的控制。矿体赋存于狼山群二岩组二、三、四岩段中。主要矿体有、、、、、、、、等9个。其总厚度平均达100.22m。硫、锌、铜品位分别为21.08%、3.%、0.86%。其中：、、、号矿体规模较大。
单硫矿体平均总厚68.88m，品位硫23.82%；
锌硫型矿体平均总厚65.21m，锌、硫品位分别为3.38%、17.97%、；
铜硫型矿体平均总厚36.06，铜、锌、硫品位分别为0.75%、4.11%、17.39%；
单锌型矿体总厚度平均50.39m，品位为1.71%。
2）矿石质量
矿区主要原生金属矿物有：黄铁矿、磁黄铁矿、闪锌矿、铁闪锌矿、方铅矿、黄铜矿及磁铁矿，白铁矿及极少量毒砂。次生金属矿物主要有：褐铁矿、针铁矿、孔雀石、赤铁矿、自然铜、白铅矿、黄钾铁矾等。
脉石矿物有：白云石、镁菱铁矿、绢云母，黑云母、石英、微斜长石、方解石、石墨（炭质）、重晶石、电气石、磷灰石、透闪石、锰铝石榴石、金红石等。
就矿体而言，①、⑦、⑧矿体以条纹～条带状构造为主，次为块状、细脉浸染状构造；⑨、⑩号矿体以细脉浸染状构造为主；号矿体以细脉浸染状构造为主，少量块状、条纹～条带状构造；②、③、④、⑤号矿体以条带～条纹状、块状构造为主，次为（稠密）浸染状、细脉浸染状构造。
3）矿石类型
岩性控矿是本矿床的基本特征之一，金属矿物的组合、量比、结构构造特征等均与容矿岩性有着密切的依存关系，据此划分六个矿石自然类型：
（1）黑云磁铁白云石大理岩型矿石
（2）变碎屑岩型矿石
（3）白云石大理岩型矿石
（4）石墨白云石大理岩型矿石
（5）石墨片岩型矿石
（6）云母片岩型矿石
4）围岩
本矿床受地层及岩性控制，故矿体与围岩、夹石有密切的依存关系，不同岩段中矿体的围岩及夹石的矿物成分、化学成分具有同本岩段成分相同或相近似的特征。
5）矿床成因
本矿床属于碳酸盐为主要容矿岩石，以铁硫锌为主要成矿元素，已变质的“喷气——沉积成因矿床”，属沉积变质矿床。
6）加工性能
锌硫矿石细磨流程所获各种精矿的品位、回收率符合要求，Ag、Cd的回收率较高，且因铜含量低，分离过程难控制，尚需用少量有毒的重络酸钾抑制铅。
锌硫矿石粗磨～锌中矿再磨流程可节能、药剂品种耗量较省，且流程比较灵活。不足处是各种精矿虽符合规范要求，锌精矿含铁较低（14.38%），但铅锌混合精矿和品位、回收率符合规范要求。不足的是试验矿样入选品位低于富锌硫矿体品位许多，代表性差。
从充分利用资源（铜、银等）、产品销路、经济效益诸方面考虑，锌硫矿石浮选加磁选流程比较合理，但磨矿细度是否能达到，有待进一步研究。建议补做锌硫矿石的扩大连续试验，以便进一步研究优化工艺流程和指标。
1.3矿山开采技术条件
1.3.1矿山资源条件
保有硫铁矿资源/储量硫矿石量7559.18万吨，平均品位TS19.92%。
保有锌硫矿矿石量2798.98万吨，平均品位TS19.99%。共生锌金属量883801吨，平均品位Zn3.16%；共生铅金属量39954吨，平均品位Pb0.95%。
保有铜硫矿矿石量296.98万吨，平均品位TS13.43%。共生铜金属量22089吨，平均品位Cu0.76%；共生锌金属量51820吨，平均品位Zn1.74%。
保有锌矿矿石量1156.32万吨，锌金属量203662吨，平均品位Zn1.76%。
1.3.2矿山水文地质条件
东升庙矿区处于阴山山地水文地质区低中山丘陵基岩裂隙水亚区的阴山西部岩浆岩、变质岩裂隙水较贫地段，最低侵蚀基准面标高为1034m（友联一队附近），自然排泄面标高1050m（东升庙沟口），资源储量估算最低标高700m。区内最高峰为那云乌拉山标高1339.45m。由狼山群二岩组二、三、四岩性段白云石大理岩，绢云石墨片岩组成，是矿区唯一的基岩裂隙含水岩系。含水岩系产状随褶曲构造起伏变化而变化，明显受构造控制。含水岩系因裂隙发育的各向异性，富水性变化较大。
本矿区含水层以裂隙为主，顶底板为隔水层，附近无大的地表水体，充水含水层及构造破碎带富水性中等到弱，地下水补给条件较差，属水文地质条件中等的矿床。
1.3.3矿山工程地质条件
内蒙古自治区乌拉特后旗东升庙多金属硫铁矿区，位于华北地台北缘西段，狼山复背斜南翼。含矿岩系为中元古界狼山群泥质－黑色页岩－碳酸酸盐岩建造。
矿区东西长约2500m（64～25勘探线），倾斜宽约1860m，面积4.65km2。矿区地层发育不全，主要为中元古代狼山群及中、新生代地层，缺失古生代地层。狼山群分三个岩组，其中第二岩组（Pt2Ln2）为矿区主要含矿控矿岩组，矿区工业矿体赋存其中。
矿区构造复杂，总体构造呈北东～南西向展布。多期次的构造变动，致使狼山群叠加变形。矿区共划分出大小褶曲82个，它们大都分布在矿区中部及南部，多成群成带分布，褶曲轴方向以北东向为主，具明显的规律性和层次性。其中红帽山向斜（Ⅱ1）、三贵口背斜（Ⅱ2）、杨树湾向斜（Ⅱ3）、那云山褶皱群等。这些褶曲构造是矿区主要控矿构造，对矿体形态和空间位置控制明显。褶皱构造的发育，使得矿体形态更加较复杂多样。矿区共发现大小断裂75条，除F1、F5两条区域性边界断层外，其余多分布在矿区南东一带。断裂构造对主要矿体破坏影响不大。断层类型以走向层间滑动断裂或逆断层为主。矿体直接顶底板围岩为白云石大理岩、含石墨白云石大理岩和石墨白云石大理岩。
据调查原东升庙硫铁矿采掘范围内，在多年的开采中形成许多较大的空场，除个别空场项顶板或底板断裂带有冒顶、片帮现象外大部分未发生冒顶、片帮现象，同时也未见绢云石墨片岩和矿化较强的中厚层石墨大理岩发生层间滑动。以往各小矿开有留下的许多巷道（砼护、断面）均未发现有冒顶或片帮现象，别处矿区经多年地下开采，目前未见地表变形。
总之，东升庙矿区的井巷围岩稳固性较好，岩矿石达中等稳固～稳固的程度，工程地质条件属中等。
1.3.4矿山环境地质条件
内蒙古自治区乌拉特后旗东升庙矿区处于阴山山脉狼山中段南缘与河套平原接壤地带北侧狼山山脉中。矿区为剥蚀构造山区，属低中山地形，山顶具近似园形的单面山地貌特征。矿区内岩石裸露程度较高，植被稀疏。矿区海拔标高1050～1183m，相对高差一般80m～145m。山脉呈北东东走向，山势陡峻。
地震：根据《中国地震动峰值加速度区划图》（GB18306-2001），该地区抗震设防烈度为7度，动峰值加速度为0.10g。1934－2004年地震资料表明，最高震级6.5级，本区历史上有震级7级以上的背景材料，东升庙地震台1975年建台以来，有感地震未测出，较小地震时有发生，致使局部墙体开裂。
洪流：东升庙沟历史上最高洪水位，据调查资料为1123.50m，比1988年8月5日实测洪水位高1.60m，，据巴彦淖尔市水利局提供的资料：平均洪流量70.4m3/S，平均总量38.5×104m3，近年来最大洪流量46.40m3/S。洪流具有突发性，造成的危害很大，冲毁道路、农田，使山前低洼处大面积积水。
崩塌：东升庙沟两侧地形陡峻，风化严重处易发生崩塌，直接影响到车辆、行人的安全。
设计基本地震加速度值为0.10g。
1.3.5矿山外部条件
一、交通运输条件
采用公路运输，矿区南距包兰线临河火车站58km，有柏油公路相通，交通十分方便。
二、电力条件
东升庙110KV变电站于1994年1月建成供电，内装一台主变压器容量为20MVA，电压等级为110/35/10KV，供电能力富裕，电源可靠。内蒙古东升庙矿业有限责任公司于2002年8月28日建成投产的年采选富锌硫矿60万吨项目，建有35KV的高压专用变电所时已考虑矿山扩产的能力，完全可满足矿山企业生产和生活的电力需求。
三、供水条件
矿区附近水源充足，据水文资料矿区有两个含水带，单井涌水量1743m3/d，完全可供生活用水量；据目前生产实际资料，900m中段的涌水量为440m3/h，而预测的700m中段的涌水量11745m3/d，水量充足，完全能够满足矿山生产、生活用水。
1.4设计指导思想与原则
本次设计的指导思想是：在充分合理利用矿山现有生产生活设施及自然条件的基础上，以较少投入建成一个安全环保，资源利用充分的现代化矿山企业。
在本次设计过程，始终遵循以下原则：
1、充分而合理地利用矿山地质储量，采用适宜矿床的开采方式，尽可能多地回收地质资源。
2、充分研究和利用矿山现有设施及设备，尽量少地增加投资，以提高矿山经济效益。
3、选择和利用我国已经比较成熟的采矿工艺，采用矿山己使用且掌握了的适合本矿床开采条件的机械化程度较高的节能的设备。
4、在满足矿山正常生产的前提下，辅助设施从简或委托社会力量承担，以减少投资。
1.5厂址
根据1050m主平硐口所处的地形地貌，依山势选择合理的建设方案，确定采矿井口工业场地布置在主平硐口前方50m左右处，现有的机修、电修、空压机房、发电机房等辅助设施都比较完备，设计建设时都考虑生产规模的扩大，完全满足80万t/a生产能力的需要，无需新建。现有的80万t/a处理能力的铅锌矿选矿厂（包括一选厂：一系列40万t/a、二系列20万t/a和二选厂20万t/a）和3.5万t/a处理能力的铜选厂都与原矿运输系统衔接有序。废石场设在主平硐前180m处东升庙沟东南岸荒滩上，掘进产生的废石由电机车牵引出主平硐口后排放在东升庙沟东南岸荒滩上的废石场。
1.6矿山建设主要方案
1.6.1工作制度、矿山规模及产品方案
年工作日300天，每天3班作业，每班工作8小时。
根据甲方委托设计任务书的要求，矿山开采扩建规模为20万吨/a。
矿山选矿采用浮选工艺选别指标。锌精矿产率6.14%，精矿品位48.21%；铅精矿产率0.57%，精矿品位56.48%；铜精矿产率1.13%，精矿品位18.91%；硫精矿产率29.09%，精矿品位39.89%。
整个服务年限内，最终产品方案为：
锌精矿 4.714 万t/a 品位48.21%；
铅精矿 0.436万t/a 品位56.48%；
铜精矿 0.251 万t/a 品位18.91%；
硫精矿 23. 324万t/a 品位39.89% 。
1.6.2矿山主要生产工艺概述
1、矿床开拓
本次扩建设计开拓系统保持原有开拓系统不变，继续采用平硐与盲斜井和盲竖井联合开拓方案，把原2#盲斜井和盲竖井延伸至800m中段，1#盲斜井延伸至850m中段，在850m中段新设计一条盲竖井（称为8#盲斜井）至800m中段（但提升设备考虑延伸至700m标高）。
2、采矿方法
本次扩建设计开采方案主要开采对象为1、2、3、4、11矿体，通过5个矿体特征的比较，根据矿体的赋存特点、地质水文条件、优缺点、适用条件和技术可行等因素，采矿方法采用分段凿岩阶段空场采矿法为主，浅孔留矿采矿法为辅，对于占大部分的中厚矿体采用垂直深孔分段凿岩阶段矿房采矿法，对于少部分薄矿体选用浅孔留矿采矿法。
3、矿井运输与提升
本次扩建设计矿井运输与提升方案保持原有的方案不变，井下各中段运输采用直流架线式电机车运输，提升系统采用斜井串车组提升和竖井罐笼提升，矿石提升至1050m标高以后通过直流架线式电机车运输至地面矿仓，轨距是600㎜，钢轨是采用18kg/m。
4、矿井通风
本次扩建矿井通风方案保持原有的方案不变，通风方式为机械通风，通风系统为中央对角抽出式通风。
5、矿井排水
本次扩建设计矿井排水采用接力排水，900 m中段以下的水汇集到800m中段的水仓，利用水泵泵至900 m中段的水仓，再利用900 m中段水泵泵至1050m主平硐，采用平硐自流排水。
6、矿山供风供电供水
本次扩建设计矿井供风供电供水方案保持原有方案不变。
供风采用集中供气。
井下用水从排水管直接管供水，多余的水排至地表水池供选矿厂用水，生活用水利用地下水。
井下供电由主供电源、备用电源和柴油保安供电三路组成。
7、总图运输
矿部及生活区：矿部办公大楼及生活区建在1050主平硐口前部左右两侧空旷的平地处。
工业场地：由于本次设计是扩建设计，采矿地表工业场地全部利用原有场地，采矿运输是利用原有的1050m主平硐，所以采矿工业场地就近布置在主平硐口前，主要有井口车场、空压机房、综合机修站、道口房等，该场地占用土地7589m2。
取水点：由于坑内涌水的PH值近似中性，且经过900、800中段主排水泵房水仓沉淀，水质基本符合井下生产用水的要求，按业主的意见，就用矿坑涌水作为井下生产用水水源，为节省能源，各生产中段的供水管道均与主排水管连通，即由主排水装置作为坑内供水水源。
供水池：由于井下用水直接利用主排水装置中的矿坑水，不需为其建专用水池，但井下消防用水不能直接利用主排水装置中的矿坑水，由于地面选矿高位水池的容量远远超过了选场日用水量，多余水量足够用来作消防用水200m3，故不新建专用水池。
地面炸药库及井下炸药临时存放点：地面炸药库利用原有的炸药库，库容足够。将井下炸药临时存放点设在废旧巷道内，体位置由矿山安全部门联合当地公安局、安全部门共同择址，并安排专人负责管理，所需炸药应按相关程序向有关部门采购。
废石场：废石场设在主平硐前400至500m的东升庙沟东南岸荒滩上，此处运输线路便捷，废石可直接排弃，该场地占用土地16200 m2，东升庙沟下游无居民点。
交通：矿部及生活区已有公路和外界相通。精矿和原材料都是用汽车运输，各场地间的联系道路和工业场地内的道路路面为泥结碎石路面，路面宽3.5m，路基宽5m。
1.7企业建设综合经济效益
本项目投资总额3577.88万元，其中固定资产投资3252.62万元，流动资金325.26万元。项目建成后平均年产锌(品位48.21%)精矿4.714万t，年产铅(品位56.48%)精矿0.436万t，年产铜(品位18.91%)精矿0.251万t，硫精矿23. 324万t/a（品位39.89% ）。年销售收入（含税）28068.34万元，年平均增值税为3648.88万元，年税费总额及附加9078.23万元，年总制造成本费用9070.4万元，年利润总额（所得税后）9919.71万元。
投资利润率为277.25% ，投资利税率为413.81%，全部投资财务内部收益率（所得税后）为414%，高于行业基准收益率8%，全部投资回收期为0.4年(不含基建期)，表明项目是可行的，而且矿山具有较强的盈利能力，说明项目的投资效
