专题分类：光学部分
1.（2018·长沙）如图是探究平面镜成像特点的实验装置图。
（1）本实验应选用 （选填“玻璃板”或“平面镜”）进行实验。
（2）实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的 关系；
（3）小明竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置;多次移动蜡烛A重复实验。实验中如果蜡烛A靠近器材M,则蜡烛B（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合。

解析：（1）利用玻璃板便于观察玻璃板后的蜡烛，以确定像的位置；（2）选取完全相同的蜡烛，便于比较像与物体的大小；（3）A靠近器材M，则蜡烛B也靠近器材M，才能与蜡烛A的像完全重合。
故答案为：（1）玻璃板；（2）大小；（3）靠近。
2.（2018河北）小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象。“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象。“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象。
【答案】 (1). 湖面 (2). 折射 (3). 反射
解答：云在水中飘说明云是运动的，是以湖面为参照物；水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。
故答案为：湖面；折射；反射。
3.(2018滨州小明同学在做“探究凸透镜成像现律”的实验，

（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟　 　有什么关系？

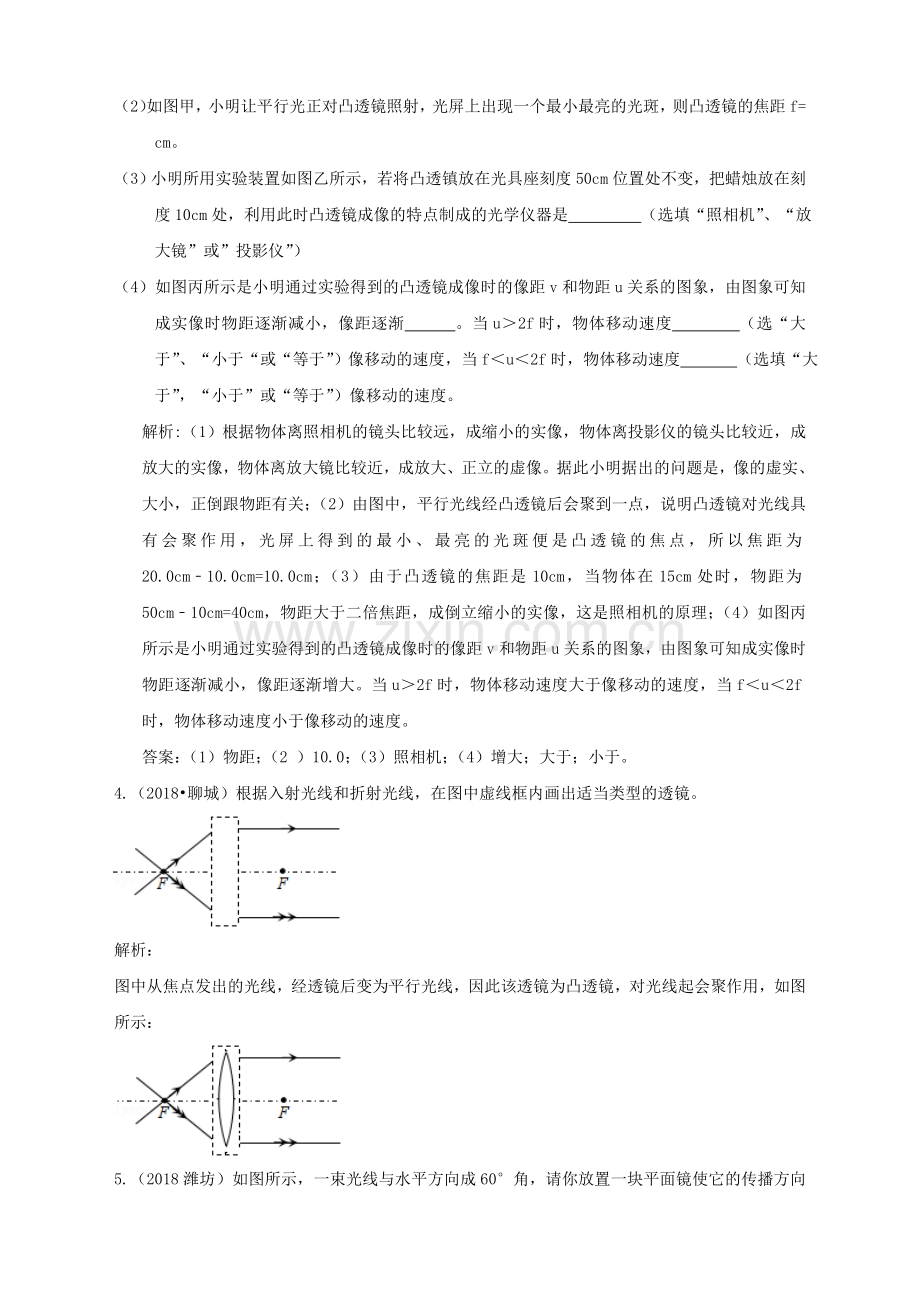

（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=　 　cm。
（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是　 　（选填“照相机”、“放大镜”或”投影仪”）
（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐　 　。当u＞2f时，物体移动速度　 　（选“大于”、“小于“或“等于”）像移动的速度，当f＜u＜2f时，物体移动速度　 　（选填“大于”，“小于”或“等于”）像移动的速度。
解析:（1）根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。据此小明据出的问题是，像的虚实、大小，正倒跟物距有关；（2）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm﹣10.0cm=10.0cm；（3）由于凸透镜的焦距是10cm，当物体在15cm处时，物距为50cm﹣10cm=40cm，物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐增大。当u＞2f时，物体移动速度大于像移动的速度，当f＜u＜2f时，物体移动速度小于像移动的速度。
答案：（1）物距；（2 ）10.0；（3）照相机；（4）增大；大于；小于。
4.（2018•聊城）根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜。

解析：
图中从焦点发出的光线，经透镜后变为平行光线，因此该透镜为凸透镜，对光线起会聚作用，如图所示：

5.（2018潍坊）如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数。

解析:要使它的传播方向变为水平向右（即反射光线水平向右），则反射光线和入射光线夹角的角平分线就是法线的位置，据此画出法线，过入射点画出法线的垂线，即平面镜的位置；因入射光线与水平方向成60°角，而反射光线是水平向右的，所以反射光线与上面的虚线平行，则反射光线与入射光线的夹角为180°﹣60°=120°，因为反射角等于入射角，所以反射角为60°．如图所示：

6.（2018潍坊）在探究“凸透镜成像规律”时，所用凸透镜的焦距是20cm
（1）将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，无论怎样在光具座上移动光屏总找不到像，其原因可能是　 　（写出一种即可）
（2）经过调整，在光屏上得到一个清晰倒立的实像；保持凸透镜位置不变，将蜡烛远离凸透镜，要获得清晰的实像，光屏应　 　（选填“靠近”或“远离”）凸透镜。
解析:（1））蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何移动光屏总找不到像，可能是因为物距小于焦距，成了虚像，不能成在光屏上；有可能光屏、凸透镜和烛焰的中心不在同一高度上，像无法成在光屏上；有可能物体在焦点上，不能成像；物像之间距离大于光具座的长度；（2）根据凸透镜成实像时，物远像近像变小，可知，应将蜡烛向远离凸透镜方向移动，同时光屏应向靠近凸透镜方向移动。
答案：（1）物体在焦点上，不能成像 （2）靠近
7.（2018邵阳）某物理学习小组在研究“凸透镜成像规律”时，使用的器材如下图所示，凸透镜的焦距是l0cm。（刻度尺上标记的点，相邻两点间的距离为10cm）

（1）实验前，将烛焰、凸透镜、光屏的中心调整到同一高度，其中凸透镜对光有___的作用。（选填“会聚”或“发散”）
（2）当凸透镜放在D点，蜡烛放在A点左侧，移动光屏直到光屏上得到一个清晰的、倒立的、缩小的实像。生活中的_______就是利用这一原理制成的。
（3）当蜡烛与凸透镜距离小于____cm时，无论怎么移动光屏，屏上都得不到蜡烛的像。
【答案】 (1). 会聚 (2). 照相机 （有照相功能的设备都给分） (3). 10
【解析】分析：（1）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；凸透镜对光有会聚作用。
（2）物体位于凸透镜2倍焦距以外时，成倒立、缩小的实像；
（3）物距小于焦距时，不成实像；
解答：（1）实验前，调整蜡烛，凸透镜，光屏的中心在同一高度上，目的是成像在光屏的中心；凸透镜对光有会聚作用。
（2）由图可见，蜡烛到凸透镜的距离大于2倍焦距，根据凸透镜成像规律，移动光屏所以会在光屏上得到倒立、缩小的实像，生活中的照相机就是利用这一原理制成的。
（3）当蜡烛与凸透镜距离小于10cm时，无论怎么移动光屏，屏上都得不到蜡烛的像。因为物距小于焦距时，不成实像；
故答案为：(1). 会聚 (2). 照相机 （有照相功能的设备都给分） (3). 10
8.（2018娄底）将图中的光路图补充完整。

【答案】
【解析】延长过焦点的入射光线经凹透镜折射后折射光线平行于主光轴．如下图所示：

9.（2018连云港）（1）按照题目要求作图或作答：如图所示，请画出这束光线经过凹透镜后的折射光线。

解：入射光线平行于主光轴，所以该光线经凹透镜折射后，其折射光线的反向延长线过焦点。连接入射光线一侧的焦点和折射点，并延长两点的连线，标出光线的方向。如图所示：

10.（2018连云港）在“探究平面镜成像特点”的实验中，我们一般选用玻璃板代替平面镜，这样既能看见物体的像，也能透过玻璃板看见另一侧的物体，便于确定物体像的位置但在实验中，由于玻璃板前后两个面都能成像，并且玻璃板的厚度对研究成像规律也有影响。聪明的小明利用生活中梳洗用的两块小镜子（该平面镜的前表面为反射面）也完成了实验，小明的实验步骤如下：

（1）如图甲所示，将两块平面镜分开一定距离固定于不锈钢框架上，将铅笔A放在平面镜前，可以看见铅笔通过平面镜成上下两段不完整的　 　像（选填“虚”或“实”），此像虽然不完整，但比玻璃板成像要　 　。
（2）小明用与铅笔A完全一样的铅笔B找到了铅笔A像的位置，他具体的操作是：　 　。
（3）为了消除平面镜厚度对物距和像距测量的影响，小明用图乙的方法测出了物距和像距，图丙为图乙的简化图，图丙中　 　表示像距（选填“BD”或“BC“）。
解：（1）铅笔射线平面镜的光经平面镜反射后不能会聚成像，而反射光线的反向延长线会聚在一起形成虚像；
玻璃板既能透光又能反射光，平面镜只能反射光，故用平面镜反射的光多，成像清晰；
（2）为了确定像的位置，小明将铅笔B放在平面镜后，使B与A的像看起来是一个完整的铅笔；
（3）AD是物体到平面镜的距离即物距，根据物体到平面镜的距离等于像到平面镜的距离知，BD是像到平面镜的距离即像距。
故答案为：（1）虚；清晰；（2）将铅笔B放在平面镜后，使B与A的像看起来是一个完整的铅笔；（3）BD。
