喷涂聚脲技术在犁地坪水库混凝土面板坝面板裂缝处理中的应用.pdf

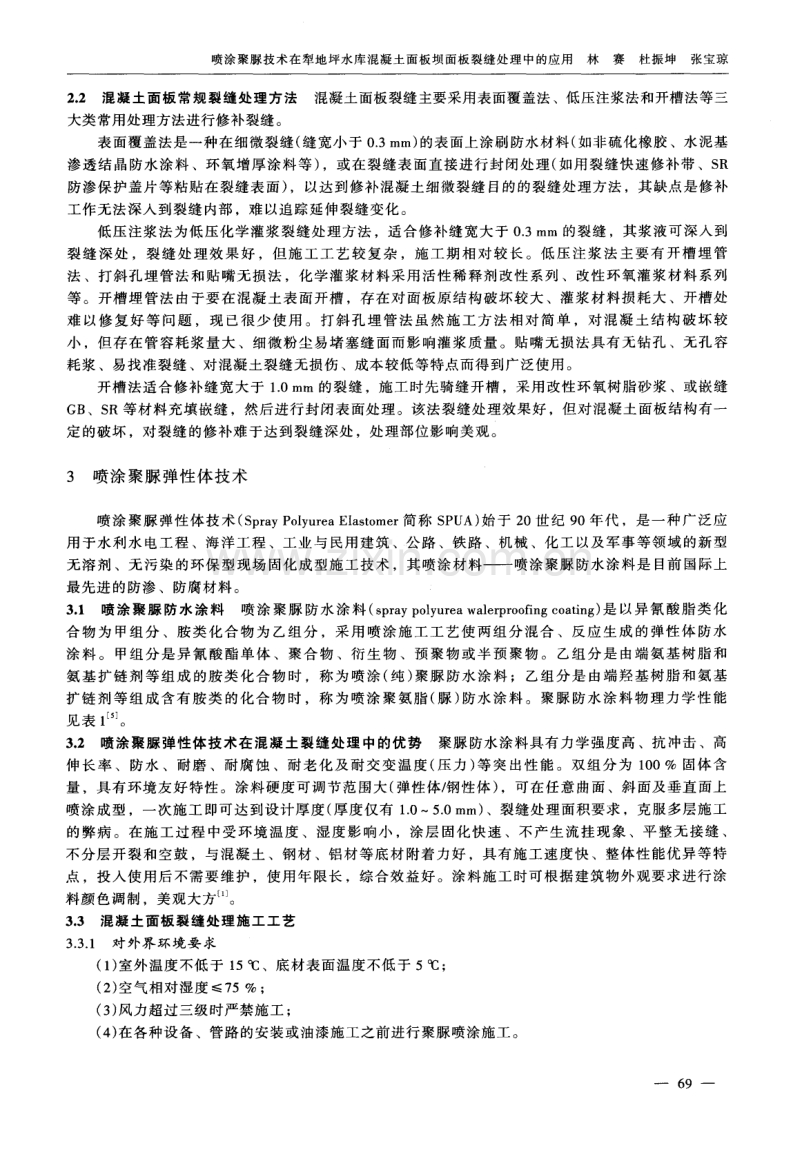

第1 3 卷 第1 期 中国水 利水 电科 学研 究院学报 V o 1 ． 1 3 N o ． 1 2 叭 5年 2 月 J o u r n a l o f Ch i n a I n s t i t u t e 0 f W a t e r Re s o u r c e s a n d Hy d r o p o we r Re s e a r c h F e b r u a r y ， 2 0 1 5 文 章 编 号 ： 1 6 7 2 — 3 0 3 1 ( 2 0 1 5 ) O l 一 0 0 6 8 — 0 6 喷涂 聚脲 技术在 犁地坪水库 混凝土面板坝面板裂缝处理 中的应用 林 赛 ，杜振坤2 7张宝 琼 ( 1 ．云南省水利水ca勘测设计研究 院，云南 昆 明6 5 0 0 2 I ；2 ．中国水利水电科学研究 院，北京 1 0 0 0 3 8 ) 摘要 ：地处高原气 候寒冷地 区的犁地坪水库采用具有科技含量高 、物理力学性能好 、施工工艺简单 、使用年 限长 的新型无溶剂 、无污染的环保 型现场 固化成型施工技术—— 喷涂 聚脲 弹性体技术进行混凝土面板坝大面积 的面板 裂缝处 理 ，聚脲防水涂料 的涂层厚 度仅有 2 ． 0 m m；工程投入运行现 已进入第四年 ，水库 蓄水 至高于正常蓄水位 1 ． 3 n l 的最高水位 时 ，下游坝脚渗 流观测值为 9 ． 6 3 L ／ s ，渗流水水质 清澈 ，防渗效果很好 。该技术 以其 优异的防 渗 、防腐 、耐磨和耐老化性能 ，在水利水 电工程等领域 具有广 阔的应用前景。 关键 词：混凝土堆石面板坝 ；喷涂聚脲弹性体技术 ；混凝 土面板裂缝处理 中图分类号 ：T V 6 4 1 ．4 文献标识码 ：A d o i ：1 0 ． 1 3 2 4 4 ／ j ． c n k i ．j i w h r ． 2 0 1 5 ． 0 1 ． 0 1 1 1 研究背景 混 凝 土面 板 堆石 坝 具有 工 程量 小 、安 全 性 能好 、施 工期 短 和工 程投 资 较低 等 优 点 ，是 一种 具 备 较 强 竞争 力 的 主流 坝 型 。面板 坝 防 渗 系统 由混 凝 土 面板 、趾 板及 其 止 水 系统 、垫层 料 、上 游 黏土 斜 铺 盖 、防渗 帷 幕 组 成 。趾 板 是 一 种 承上 启 下 的 防渗 结 构 ，在 趾 板 上进 行 的 基础 固结 灌 浆 和 帷 幕 灌 浆 、左右岸灌浆帷幕构成大坝完整的地下防渗系统 。 作为大坝的主要防渗体 ，面板混凝土裂缝是影响大坝工程质量和运行安全的关键问题 ，因此混 凝 土 面板 的防 裂 和裂 缝处 理 措施 是 混凝 土 面板 堆 石 坝工 程 的重 要课 题 。近些 年来 ，随着 材 料 技术 的 发展 ，新 的混 凝 土面 板裂 缝 处理 方 法 开始 在 工程 中得到 应 用 ，喷涂 聚脲 弹性 体 技 术就 是 其 中最有 效 的混凝 土 面板 坝面板 裂缝 处理 施工 技术 之一 ⋯。 本文针对犁地坪水库位于高原气候寒冷地 区，混凝土面板坝的面板易产生因昼夜温差较大引起 的温 度 应 力裂 缝 ，且 施 工 后混 凝 土面 板 已有 的 裂缝 数量 较 多 、分 布 面积 较 大 以及 存在 贯 穿性 裂缝 的 特点 ，进 行混 凝 土 面板 坝 面板 裂缝 处 理 的研 究 ，采 用 喷涂 聚 脲 弹性 体技 术 处理 面 板裂 缝 ，使 其 起 到 作 为大 坝 主要 防 渗体 的防 渗作 用 ，达 到水 库 安 全运 行 的 目的 ，为 其 它类 似 工程 的混凝 土 面板 裂 缝处 理提 供借 鉴 2 混凝土 面板坝 面板裂缝 问题及处 理方法 2 ． 1 混凝 土 面板 裂缝 问题 混凝 土面板 堆石坝 的面板都 会产 生裂缝 ，裂缝产 生 的原 因是多方 面 的 ，主 要 与面板 混凝 土 自身特 性 以及 面板 所处 的环境 、施 工条件 等 因素有 关 。面板裂 缝 主要 由干缩 裂缝 、减 缩 裂缝 、挠 曲应力 裂缝 和温 度应 力裂缝 组成 。混凝 土在 凝结 干燥过 程 中 ，其 内部水 分 的蒸发 使混凝 土 产 生干 缩变形 而 可能产 生干缩 裂缝 。混 凝土 在硬 化过程 中，胶凝材 料水 化使 混凝 土 自身 体积 缩小 而可 能 产生 减缩裂 缝 。混凝 土 面板是设 置 于坝体 垫层 区上 的超薄 板 ，在 坝体 沉降 和其 它荷 载如水 压力 、浪 压力 等作用下 ，使面板 顶部 附近 坝体 内部产 生变 形而 引起 面板顶 部架 空 ，该 部位 的混凝 土面 板会 产生 较大的弯曲应力 ，并可能导致产生张拉裂缝 。气温的升降会使混凝土表面和内部形成较大的不均匀温 差而产 生温度应 力 ，易导 致产生温 度应力裂 缝 ，而 温度应力 是面板产 生裂缝 的主要原 因 。 收稿 日期 ：2 0 1 4 — 0 6 — 0 4 作者简介 ：林赛 ( 1 9 6 2 一 ) ，女 ，广东阳江人 ，高级： I = 程师 ，主要从事水利水电工程建筑设计工作 。E - ma i l ：7 9 9 4 2 8 7 0 6 @q q C O I ll 一 68 — 喷涂聚脲技术在犁地坪水库 混凝 土面板坝面板 裂缝 处理中的应用 林赛 杜振坤 张宝琼 2 ． 2 混 凝土 面板 常规 裂 缝处 理方 法 混凝 土面板裂 缝主要 采用表 面覆盖法 、低压 注浆法 和开槽法 等三 大类 常用 处理方 法进行修 补裂缝 。 表 面覆 盖法 是 一种 在细 微裂 缝 ( 缝 宽小 于 0 ． 3 mn 1 ) 的表 面 上涂刷 防水 材料 ( 如 非硫 化橡 胶 、水泥 基 渗透结 晶防水涂料 、环氧增厚涂料等) ，或在裂缝表面直接进行封闭处理( 如用裂缝快速修补带 、S R 防渗保护盖片等粘贴在裂缝表 面) ，以达到修补混凝土细微裂缝 目的的裂缝处理方法 ，其缺点是修补 工作 无法 深 入到 裂缝 内部 ，难 以追 踪 延伸 裂缝 变化 。 低压注浆法为低压化学灌浆裂缝处理方法 ，适合修补缝宽大于 0 ． 3 mm的裂缝 ，其浆液可深入到 裂 缝 深 处 ，裂 缝 处 理 效 果 好 ，但 施 工 工 艺 较 复 杂 ，施 工 期 相 对 较 长 。低 压 注 浆 法 主要 有 开 槽 埋 管 法 、打斜 孔 埋管 法 和 贴 嘴无 损法 ，化 学灌 浆 材 料采 用 活性 稀 释 剂改 性 系列 、改性 环 氧灌 浆 材料 系 列 等。开槽埋管法 由于要在混凝 土表面开槽 ，存在对面板原结构破坏较大、灌浆材料损耗大 、开槽处 难 以修复好等 问题 ，现 已很少使用 。打斜孑 L 埋管法虽然施工方法相 对简单 ，对混凝土结构破坏较 小 ，但存在管容耗浆量大、细微粉尘易堵塞缝面而影响灌浆质量 。贴嘴无损法具有无钻孔 、无孔容 耗浆 、易 找 准裂缝 、对混凝 土 裂缝 无损 伤 、成本 较低 等特 点而 得 到广泛 使用 。 开槽 法 适合 修 补缝 宽 大于 1 ． 0 m m 的裂 缝 ，施 工时 先骑 缝 开槽 ，采 用改 性 环氧 树脂 砂浆 、或嵌 缝 G B 、S R等材 料充 填嵌 缝 ，然 后进 行 封闭 表 面处理 。该 法裂 缝处 理效 果好 ，但 对 混凝 土面 板结构 有 一 定 的破坏 ，对 裂缝 的修 补难 于达到 裂缝 深处 ，处 理部 位影 响美 观 。 3 喷涂 聚脲 弹性体 技术 喷涂 聚脲弹性体 技术 ( S p r a y P o l y u r e a E l a s t o m e r 简称 S P U A ) 始于 2 0世纪 9 0年代 ，是一种广泛应 用 于水 利 水 电工 程 、海 洋 工程 、工 业 与 民用 建筑 、公 路 、铁 路 、机 械 、化 工 以及 军事 等 领域 的新 型 无溶剂 、无污染 的环保型现场固化成型施工技术 ，其喷涂材料—— 喷涂聚脲防水涂料是 目前 国际上 最先进 的防渗 、防腐材料。 3 ． 1 喷涂 聚 脲 防 水 涂 料喷 涂 聚 脲 防水 涂 料 ( s p r a y p o l y u r e a w a l e r p r o o f i n g c o a t i n g ) 是 以 异氰 酸脂 类 化 合物 为甲组分 、胺类化合 物为乙组分 ，采用喷涂施工工艺使两组分t 昆合 、反应生成的弹性体 防水 涂料 。甲组 分是异氰 酸酯 单体 、聚合 物 、衍生物 、预 聚物或半预聚物 。乙组分是 由端氨基树脂 和 氨基 扩 链 剂 等组 成 的胺 类 化合 物 时 ，称 为 喷涂 ( 纯 ) 聚脲 防水 涂 料 ；乙组 分 是 由端 羟 基 树脂 和 氨基 扩 链 剂 等 组 成 含 有 胺 类 的化 合 物 时 ，称 为 喷涂 聚氨 脂 ( 脲 ) 防水 涂 料 。 聚脲 防 水 涂 料 物 理力 学 性 能 见 表 1 。 3 ． 2 喷涂聚脲弹性体技术在混凝土裂缝处理 中的优势 聚脲防水涂料具有力学强度高、抗冲击 、高 伸长率 、防水 、耐磨 、耐腐蚀 、耐老化及耐交变温度( 压力 ) 等突 出性能 。双组 分为 1 0 0％ 固体含 量 ，具 有 环境 友 好 特性 。涂料 硬 度 可调 节 范 围大 ( 弹性 体／ 钢性 体 ) ，可在 任意 曲面 、斜 面及垂 直 面上 喷 涂成 型 ，一 次施 工 即可达 到设 计 厚度 ( 厚 度 仅有 1 ． 0—5 ． 0 m m) 、裂 缝处 理 面积要 求 ，克服 多层 施工 的弊 病 。在 施 工过 程 中受 环 境 温度 、湿 度 影 响 小 ，涂 层 固化 快速 、不 产 生 流挂 现 象 、平 整 无 接 缝 、 不 分层 开 裂 和 空鼓 ，与 混凝 土 、钢材 、铝 材等 底 材 附着 力好 ，具 有施 工 速度 快 、整 体 性 能优 异 等特 点 ，投入使用后不需要维护 ，使用年 限长 ，综合效益好 。涂料施工时可根据建筑物外观要求进行涂 料颜 色 调制 ，美 观 大方⋯。 3 ． 3混凝 土 面板 裂缝 处理 施工 工艺 3 ． 3 ． 1 对 外界 环境 要 求 ( 1 ) 室外 温度 不低 于 1 5℃、底 材表 面温 度不 低 于 5 o C； ( 2 ) 空气相对湿度≤7 5％； ( 3 ) 风力超过三级时严禁施工 ； ( 4 ) 在各 种设 备 、管路 的安装 或油 漆施 工之 前进 行 聚脲喷 涂施 工 。 一 6 9 — 喷涂 聚脲技术 在犁地坪 水库混凝 土面板坝 面板裂缝处理 中的应用 林赛杜振坤 张宝琼 表 1 聚脲防水涂料物理力学性能表 3 I 3 ． 2施 工 所 需 材 料 ①所选用型号的喷涂聚脲涂料 ；②堵缝料 ；③底漆 ；④面漆 ；⑤增强层卷材( 如聚酯无纺布、化 纤无纺布 、玻璃纤维布等) 及专用涂料；⑥层间黏合剂 ；⑦密封胶 ；⑧防污胶带 。 3 - 3 ． 3施 工 工 艺 流 程 ( 1 ) 细 部构 造处 理 ：在混 凝 土 面板 喷涂 聚脲涂 层 边缘 开槽 或 打磨 成斜 边 ，开槽 深 度不 能大 于混 凝 土 的钢 筋保 护层 厚度 。 ( 2 ) 混凝土面板基面清理 ：打磨混凝土底材基面使其表面平整 、无油污 、灰尘及残留的水泥块等 杂质 ；用清水冲洗 ，晾干后再用高压风吹干 ，保持混凝土底材基面干燥和完整 。 ( 3 ) 基 层处 理 ：将 裂缝 宽度 ≥3 ． 0 m m 的裂缝 口凿 宽并 清 扫干 净 ，嵌 入 堵缝 料 ，在喷 涂 聚脲涂 层范 围 内基 面 上涂 刷底漆 ，然后在 裂缝 部位 采用 专用 涂料粘 贴 增强层 卷 材条带 。 ( 4 ) 喷涂聚脲防水涂料 ：在增强层施工后 的 1 2 h 内采用专用喷涂设备进行聚脲涂料 的喷涂施工 ， 之后 在 聚脲涂 料 的涂 层 边缘 用密 封胶做 好 收头处 理 。 ( 5 ) 面漆施 工 ：在 喷涂 聚脲涂 料施 工后 的 1 2 h 内进行 面漆 施工 。 4 犁地坪水库混凝 土面板坝 面板裂缝处理 犁 地坪水 库 工程地 处 云南 省迪 庆藏族 自治州维 西 县境 内 ，距 维 西县 城 1 5 k m，是 位 于澜 沧江流 域 一 级支流永春河上游左支庆福河上的以农 田灌溉为主、兼顾县城供水及农村人 畜饮水的重点小 (I) 型水 利 工程 ，水 库总 库容 7 3 5 ． 6万 m ，设计 灌溉 面积 2 ． 9 7万亩 ，城 乡年供 水量 1 7 4 ． 7 l 万 m 。 4 ． 1 大坝结构设计 大坝坝型为混凝土面板堆石坝 ，坝顶高程 2 4 8 7 ． 0 m，最大坝高 5 9 ． 0 m，坝顶宽 6 ． 0 l r l ，坝顶长 1 1 6 ． 0 m，坝顶设 1 ． 2 m高防浪墙 ，坝体上 、下游坡为 1 ： 1 ． 4 ( 见图 1 ) 。坝体从上游至下 游 分 为 ： 面板 上 游 面 下 部 黏 土 斜 铺 盖 ( 1 A) 及 其 任 意料 盖 重 区 ( 1 B ) 、混 凝 土 面 板 及 趾 板 、垫 层 区 ( 2 A) 、特 殊 垫 层 区 ( 2 B ) 、过渡 层 区 ( 3 A) 、主堆 石 区( 3 B ) 、次 堆石 区( 3 C ) 、超 径堆 石 区 ( 3 D) 及下 游 块石护坡 。面板采用等厚布置形式( 厚度为 0 ． 4 5 m) ，共分为 1 0块 ，垂直缝 间距 1 2 ． 0 m，水平向不设 一 7 0 — 喷涂 聚脲 技术 在犁地坪水库混凝 土面板坝面板裂缝处理 中的应用林赛杜振坤 张宝琼 开槽表B 垂直． 复 防 浪墙顶 板Ⅲ面板2 面板3 面板4 面板5 面板6 面板7 面板8 l面板9面 板1 范 围线 图 2大 坝 面板 裂缝 处 理 图 ( 2 ) 大 坝 防渗 帷幕 灌 浆施 工 质量 检 测采 用 分段 压水 试 验 ，按 帷 幕灌 浆孔 的 1 0％ 布 置 ，抽 检检 查 孔 为 1 4孔 ，压 水 试 验段 数 为 9 4段 ，透 水 率 检测 值 为 q = O - 3 ～5 ． 9 5 L u ，其 中透水 率在 q = 5～1 0 L u范 围内的为 6段 ，占 6 ． 3 8％，施工质量满足 q ≤1 0 L u的设计防渗要求 。面板混凝土的强度 、抗渗 、抗 冻等级检测 指标达 到 C 2 5 W1 2 F 2 0 0 设计 要求 ，喷涂聚脲 防水材料 物理力学 指标检测 值均满 足规范 要求 。 ( 3 ) 2 0 1 4年 7月水 库 蓄水 至最 高水 位 2 4 8 2 ． 5 1 m、高于 正常 蓄水 位 1 ． 3 m 时 ，下 游坝 脚 量水 堰 渗 流量 观 测值 为 9 ． 6 3 L ／ s ( 扣 除大 坝 填筑 前 防渗 帷 幕 下游 地 下水 泉 眼渗 水 量 观测 值 0 ． 6 4 L ／ s ) ，渗流 水 水 质清 澈 ；左 、右 两肩 坝 紧靠 帷 幕轴 线 下游 侧 的 两岸 坡 U P I 、U P 5测 压管 地 下水 位 观测 值 与 蓄水 前 相 比，分别 上 升 1 8 ． 1 m、1 5 ． 3 m，比正 常蓄水 位 分别 低 1 5 ． 1 m、1 4 ． 9 m，形成 防渗 帷 幕 。埋 设 于河 床 部 位大坝横断面的渗压计 P ( 见图 1 ) ——紧靠帷幕轴线下游侧坝基下的P 1 观测值折算成水面线高程，比 正 常 蓄水 位 低 1 8 ． 1 m，形 成 防渗 帷幕 ；P 2 、P 3观测 数 据 异 常 ，面 板下 侧 P 5 、次 堆石 区坝基 下 的 P 4 观测 值 均为 3 ． 1 m，表 明混 凝土 面板 后 的坝 体 为半透 水体 ，坝体 内渗 流 浸润线 向下游 方 向缓 降贴 近坝 基表 面，排水功能较好。因此大坝混凝土面板裂缝处理后 ，其整个 防渗系统均满足混凝 土面板堆石 坝设 计要 求 ，防渗 效果 很好 。 5 结语 根 据犁地 坪水 库工 程 区地 处高 原气候 寒冷 地 区 ，昼夜 温差 较大 ，混凝 土 面板易 发生冻 胀破 坏从 而 继发产生混凝土裂缝 的地域特点 ，采用喷涂聚脲弹性体技术对犁地坪水库混凝土面板堆石坝的混凝土 面板进行 大 面积裂 缝处 理 ，阻止 了处理 范 围内的 细小裂缝 继续 扩张 ，提高 了混 凝土 面板 的整体 性 和防 渗性能 ，延长 了混凝 土 面板 的使用 寿命 ，该 技术用 于大面积 混凝土 面板裂缝处 理在 国内 尚属首 次 。 喷涂聚脲弹性体技术采用新型的施工工艺 ，喷涂初期设备投资相对较大 ，施工技术含量高 ，需 要专 业 化 的施 工 。 因其具 有 科技 含量 高 、物理 力 学性 能 好 、环 境友 好 、使 用 年 限长 以及施 工 速度 快 的特点 ，适合长效 防水 、防腐 、耐磨 、耐老化要求高以及不易维修 的水下重点工程 ，在水利水 电工 程 防渗处 理方 面具有 广 阔 的推 广应 用前 景 。 参 考 文 献 ： [1] 黄微波 ． 喷涂聚脲弹性体技术[ M] ． 北京 ： 化学工业出版社 ， 2 0 0 5 — 7 2 — 喷涂聚脲技术在犁地坪水库混凝土 面板坝面板裂缝处理 中的应用 林赛 杜振坤 张宝琼 [2 ] 郦能惠 ． 高混凝土面板 堆石 坝新技术 [ M] ． 北京 ： 中国水利水 电出版社 ， 2 0 0 7． [3 ] 王 子 健 ，刘 斯 宏 ， 李 玲 君 ，等 ． 公 伯峡 面板 堆 石 坝裂 缝 成 因数 值 分析 [ J ]． 水利 学 报 ， 2 0 1 4 ，4 5 ( 3 ) ： 343 —3 50． [4 ] [5 ] [6] 罗福海 ， 张保军 ， 夏界平 ． 水 布垭 大坝施工期面板裂缝成 因分析及处理措施 [ J ] ． 人 民长江 ， 2 0 1 1 ， 4 2 ( 1 ) 50 -53 ． G B ／ T 2 3 4 4 6 --2 0 0 9 ， 喷涂聚脲防水涂料[ S ]． 北京 ： 中国标准 出版社 ， 2 0 0 9． 黄微波 ， 等 ． 喷涂聚脲弹性体的施工工艺[ J ]． 上海涂料 ， 2 0 0 6 ， 4 4 ( 1 0 ) ： 4 2 — 4 3． App l i c at i o n of s pr a y po l y ur e a t e c hn ol og y i n c on c r e t e p ane l c r a c k t r e a t m e nt of Li di pi ng Re s e r v o i r LI N S a i ， DU Zh e n k un ， ZHANG Ba o q i o ng ( 1 ． Y u n n a n Wa t e r c o n s e r v a n c y a n dH y d r o e l e c t r ic S u r v e y ，D e s i g n a n dR e s e a r c hI n s t i t u t e ，K u n mi n g 6 5 0 0 2 1 ，C h i n a ； 2 ． C h i n aI n s t i t u t e o fW a t e r R e s o u r c e a n d H y d r o p o w e r R e s e a r c h，B e ij i n g 1 0 0 0 3 8 ，C h i n a ) Abs t r a c t ：Th e s i t e c ur i ng c on s t r u c t i o n t e c h no l o g y wa s us e d t o t he Li d i p i n g r e s e r vo i r ， whi c h i s l o c a t e d i n t he pl a t e a u c l i ma t e c o l d a r e a s ．Th e t e c hn o l o g y i s c ha r a c t e r i z e d by h i g h t e c hn o l o g y c o nt e n t ， ph y s i c a l a nd g o o d me c h a ni c a l p r o pe r t i e s ， a n d s i mpl e a o ns t r u e t i o n pr o c e s s ． Mo r e o v e r ，t he t e c hn o l o g y a do p t s a n e w s o l — v e n t -s r e e， wh i c h ca n b e us e d f o r a l o n g t i me， a n d po l l u t i o n- f r e e e nv i r o nme nt -f r i e nd l y c o n s t r uc t i o n t e c h no l o— g Y， n a mel y an e l a s t i c t e c hn o l o g y． o f s p r a y i n g po l y ur e a ． The t e c h n o l o g y i s t o t r e a t h e l a r g e —a r e a pa ne l c r a c k s o f t h e c o n c r e t e f a c e d a m．P o l y u r e a w a t e r p r o o f i n g p a i n t c o a t i n g i s o n l y 2 ． 0 mm．P r o j e c t h a s n o w e n — t e r e d i t s f o ur t h y e a r s i na i t wa s pu t i n t o o p e r a t i o n．The s e e p ag e o b s e r va t i on do wns t r ea m o f t he da m f o o t i s 9 ． 63 L／ s ， wh e n t he r e s e r v oi r r e a c h e s t h e hi g he s t l e v e l ，whi c h i s 1 ． 3 m hi g he r t h a n t h e no r ma l l e v e 1 ． Th e s e e p ag e wa t er q ua l i t y i s c l e a r ， a nd s e e p a g e e f f e c t i s g o o d ．The t ec hn o l o g y f o r i t s e x c e l l e n t s e e p a g e， s o r r o — s i o n， a br a s i o n a nd a nt i -a g i ng p r o pe r t i e s ， ha s b r oa d a p pl i c a t i o n p r o s p e c t s i n t h e fie l d o f wa t e r r e s o ur c e s a nd h y dr o po wer e n g i n e e r i n g． Ke y wo r ds ：c o nc r e t e f a c e r o ck fil l d a m ； s p r a y p o l y u r e a e l a s t i c t e c hn o l o g y； c o nc r e t e p a ne l c r a c k t r e a t me n t ( 责任 编辑 ：李 福 田 ) ( 上接 第 4 7页) De v e l op m e nt o f t he di g i t a l s i m ul a t i on s y s t e m o f dr o ug ht e vo l ut i o n s i mul at i o n an d a s s e s s m e nt i n a ba s i n YE Yu n t a o ‘ ， LI ANG Li l i ， CAO Yi n ， 2 ZHAO Ho ng l i ， J I ANG Yu n z h o n g ( 1 ． S t a t e K e y L a b o r a t o r y ofS i mu l a t i o n a n d R e g u l a t i o n of Wa t e r C y c l e i n R i v e r B a s i n ，C h i n a I n s t i t u t e o f W a t e r R e s o u r c e s a n d H y d r o p o w e r R e s e a r c h ，B e ij i n g 1 0 0 0 3 8 ，C h i n a； 2 ． S c h o o l ofE n v i r o n me n t a l S c ie n c e a n d E n g i n e e r i n g ，D o n g h u a U n i v e r s i t y ，S h a n g h a i 2 0 1 6 2 0 ，C h i n a ； ) Abs t r a c t ： Ta k i n g t h e Ma na s i La k e Ri ve r Ba s i n a s a n e x a mp l e， a di g i t a l s i mu l a t i o n s y s t e m Pl a t f o r m o f Dr o u g ht Ev o l u t i o n S i mu l a t i o n a nd As s e s s me nt i n a ba s i n wa s de ve l o p e d． Th e k e y t e c hn i q ue s u s e d i n t h e s y s t e m de v e l o pme nt i nc l ud e d mu l t i -s o u r c e da t a ma n ag e me n t ，dr o u g ht e v ol ut i o n s i mu l a t i o n a n d a s s e s s me nt a n d i nf o r ma t i o n i n t u i t i v e e x pr e s s i o n． Th e s y s t e m no t o n l y p r o v i d e d t he ba s i c f un c t i o ns ， e． g ． ， mul t i —mo d e r o a mi n g c o n t r o l ， s pa t i a l — t e mpo r a l da t a qu e r y a nd di s p l a y， wa t e r i n f r a s t r uc t u r e i nf o r ma t i o n q ue r y a n d di s p l a y， d y na mi c t e x t a nn o t a t i o n， a nd mu l t i me di a s i mul a t i o n， b ut a l s o c o ve d p r o f e s s i o na l f un c t i o ns ， e ． g． ， d r o ug h t i n d e x c a l c u l a t i o n， g r a p hi c s e xp r e s s i on o f dr o u g ht e v o l u t i o n p a r a me t e r s ， s pa t i a l da t a i nt e r po l a t i o n， a n d d y na m。 i c v i s u a l i z a t i o n o f d r o ug h t e v o l u t i o n p r o c e s s ． Ke y wor ds： di g i t a l b a s i n； v i r t u a l r e a l i t y； d r o ug h t e v o l u t i o n；s i mu l a t i o n an d a s s e s s me n t ( 责任编辑 ：王学风 ) 一 7 3 —
