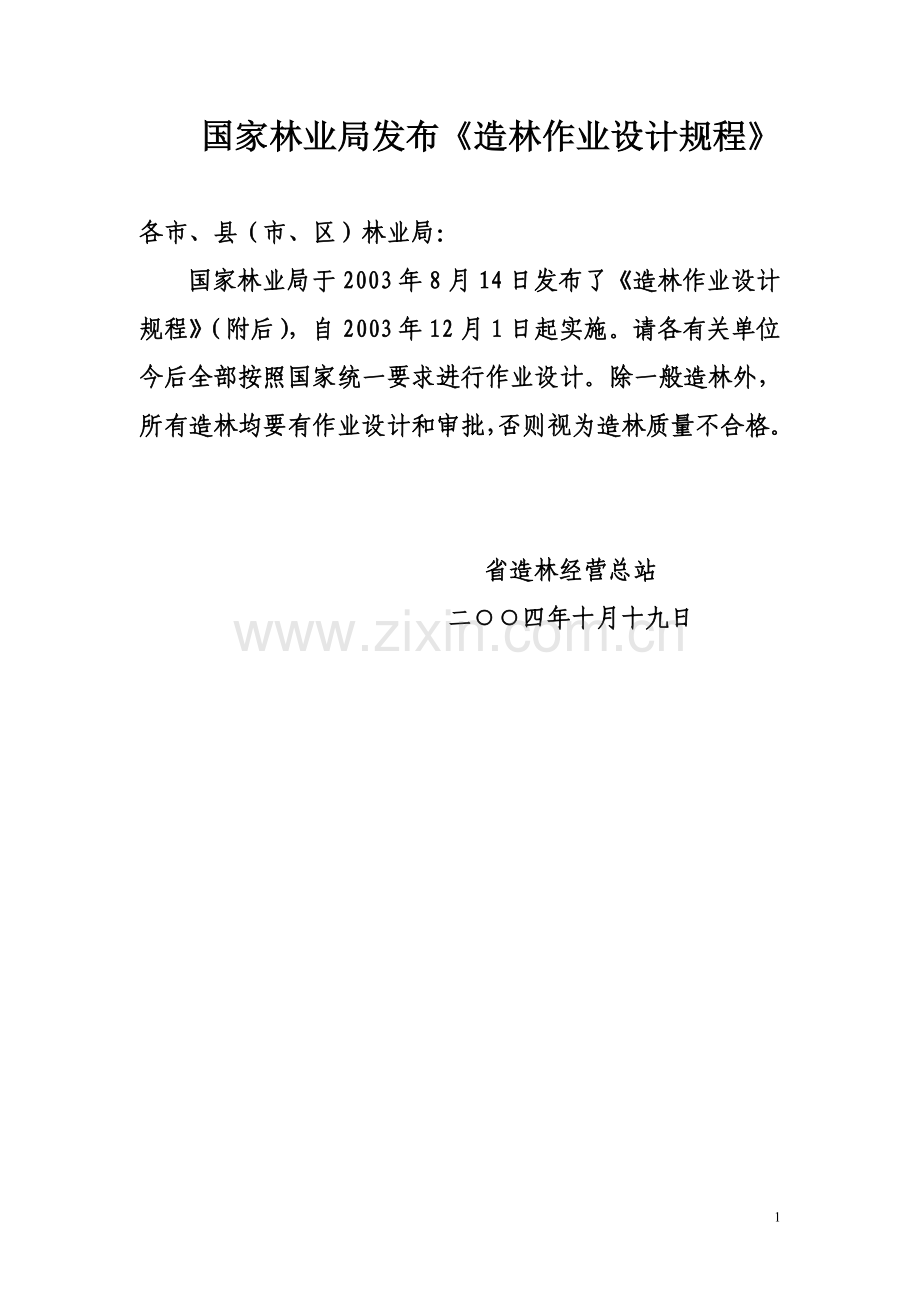

1、国家林业局发布造林作业设计规程各市、县(市、区)林业局:国家林业局于2003年8月14日发布了造林作业设计规程(附后),自2003年12月1日起实施。请各有关单位今后全部按照国家统一要求进行作业设计。除一般造林外,所有造林均要有作业设计和审批,否则视为造林质量不合格。 省造林经营总站 二四年十月十九日LY中华人民共和国林业行业标准LY/T 1607-2003_造林作业设计规程Design Code for Afforestation Operation2003-08-14发布 2003-12-01实施 _中华人民共和国国家林业局 发布目 次前 言1 范围 2 规范性引用文件3 术语和定义4 总
2、则5 造林作业设计的依据和任务5.1 造林作业设计的依据5.2 造林作业设计的任务6 造林作业设计编制单元7 造林作业设计的程序7.1 造林作业区选择7.2 造林作业区外业调查7.3造林作业区面积量测7.4 造林作业内业设计7.5 造林作业设计的文件组成7.6 造林作业设计文件汇总8 造林作业设计的组织、设计资格与责任8.1 造林作业设计组织8.2 造林作业设计的设计资格与责任9 造林作业设计审批附 录 A (规范性附录)造林作业区现状调查表附 录 B (资料性附录)经费预算表附 录 C (资料性附录)造林图式示例附 录 D(规范性附录)造林作业设计说明书编写提纲附 录 E (资料性附录)造林
3、作业设计一览表参 考 文 献 前 言本标准所指设计与森林资源清查3类调查相对应,设计单元是一个具体地块;国家标准GB/T 15782 集约经营用材林基地造林总体设计所指设计与森林资源清查2类调查相对应,设计单元是一个行政单元。本标准与GB/T 15782技术要求不同,不能相互代替。本标准附录A、附录D为规范性附录,附录B、附录C、附录E为资料性附录。本标准由国家林业局植树造林司与国家林业局调查规划设计院共同提出。本标准由国家林业局植树造林司归口。本标准起草单位:国家林业局调查规划设计院。本标准主要起草人:顾云春、刘道平、赵有贤、王春峰。 造林作业设计规程1 范围 本标准规定了造林作业设计的组织
4、管理、编制单元、编制方法、造林作业设计的文本与附表、附图的格式。本标准适用于按基本建设程序管理的造林作业,人工更新及未纳入基本建设程序管理的造林作业可参照执行。本标准不适用于飞机播种造林。2 规范性引用文件下列文件中的条款通过GB/T0000本标准的引用而成为本标准的条款。凡是注明日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T 15776 造林技术规程GB/T 15782 集约经营用材林基地造林总体设计GB/T 18337.1 生态公益林建设 导则GB/T 18337.2 生态公益林建设 规划设计通则3
5、术语和定义 3.1 造林 afforestation从林地清理、整地、栽植(扦插、直播)起直至幼林郁闭前全过程的各种措施总和。3.2 造林作业区 afforestation site预备栽植或正在栽植乔灌木及防风固沙草本植物的地块。造林作业区与造林地意义相近。造林地的时间跨度大于造林作业区。造林地既可用于表达造林作业前的地块,也可表达已完成造林作业的地块。造林作业区仅表达计划造林、尚未完成造林作业的地块。3.3 造林作业设计 Design for Afforestation Operation 为完成栽植树木的地块预先编制出的工作方案、计划,绘制的图件。4 总则4.1 为了规范造林作业设计,统
6、一设计程序,提高造林质量,根据中华人民共和国森林法实施条例和林业建设的相关文件与规划设计的要求制定本规程。4.2 造林作业设计的设计深度与施工图设计相当。造林作业设计是按照基本建设程序,将林业建设规划、实施方案、总体设计等规划设计文件付诸实施,指导施工作业的技术性文件,是林业工程建设不可缺少的环节。4.3 造林树种选择要体现适地适树,宜乔则乔、宜灌则灌、宜草则草的原则,以优良的乡土树种为主,也要适当选用引种成功的外来树种。提倡营造树种有生态互补作用的混交林,提倡营建乔灌草复合结构的人工群落。造林树种选择可参照GB/T 15776 。4.4 造林作业设计的林种选择以总体设计、森林分类经营方案为准
7、,需要变更的,尤其是将生态公益林改为商品林,需按公益林事权等级管理权限报送原审批机构作为个案单独审批,按批复文件设计。生态公益林的定义遵照GB/T 18337.1。生态公益林的区划遵照GB/T 18337.2。5 造林作业设计的依据和任务5.1 造林作业设计的依据造林任务量已落实到小班的总体设计或其他规划设计文件;造林年度计划任务。5.2造林作业设计的任务落实年度造林作业任务,对每个作业区做出具体技术规定,指导施工。6 造林作业设计编制单元造林作业设计以造林作业区为单元编制。造林作业区原则上为一个小班。当小班面积过大时,可划分为2至3个细班,每个细班为一个造林作业区。细班的编号可在小班编号后加
8、、予以区分。当相邻或相近的数个小班其立地条件、经营方向、树种选择一致,而数个小班的总面积不大时,也可合并为一个造林作业区。7 造林作业设计的程序7.1 造林作业区选择 依据总体设计图及附表、年度计划选择造林作业区,将任务落实到各个造林作业区。造林作业区可在宜林地、无立木林地、退耕还林地以及其他适宜造林的小班中选择。造林作业区的布置要相对集中,便于管理,便于施工。造林作业区总面积与年度计划应尽量吻合,负误差最大不超过10%。造林作业区先在室内按总体设计图选择,再到现地踏查。踏查的主要内容包括:地类或小班界线是否变更、总体设计的设计内容是否合理。造林作业区由组织者负责选择,由设计人员进行指导,共同
9、查看、核实。在核实现场将造林作业区位置用铅笔勾绘在以乡镇为单位分幅的总体设计图或地形图上。如使用地形图,地形图的比例尺与总体设计的设计图要一致,最小作业区的成图面积2mm2mm。同时,逐年的作业区要标注在同一份地形图上。7.2 造林作业区外业调查7.2.1 调查方法先踏查整个造林作业区,选择有代表性的一两个调查点,目测记载。7.2.2 调查记录内容7.2.2.1作业区编号“邮政编码”+“村屯名的汉语拼音缩写(大写字母,双声母选第1个字母)”+“-”+“年份”+“-”+“阿拉伯数字序号(3位数)”。示例:100102NHQ-2002-0087.2.2.2 日期完整填写调查年月日。7.2.2.3
10、调查者签署调查者个人姓名,不得签署XX调查组、XX科、XX调查队等不能确认调查者个人身份的名称。7.2.2.4 位置乡镇(林场、分场),村屯(工区),林班,小班;所在地形图比例尺、图幅号、公里网区间。7.2.2.5 作业区立地特征地形、地貌、地类、母岩、土壤、小气候等。7.2.2.6 植被植被类型、植被总盖度、各层盖度、主要植物种类(建群种、优势种)及其生活型、多度、盖度、高度。如为退耕还林地则要调查原作物种类、耕作制度。7.2.2.7 需要保护的对象珍稀濒危植物、古树名木、古迹、历史遗存、有特殊价值的景点、珍稀濒危动物或有益动物的栖息地(如小片灌丛、站杆、水池、洞穴等)。7.2.2.8 树种
11、根据造林作业区及附近林分、树木的生长情况查看总体设计等技术文件确定的树种是否恰当,提出补充、修改意见。7.2.2.9社会、经济情况社会、经济、交通、权属、经营习惯等。7.2.3 记录格式用表格记录,表格样式见附录A。7.3造林作业区面积量测造林作业区的面积以实测为准。作业区形状规则时可用测绳量测,当边界不规则时要用带镜罗盘仪、经纬仪或经过差分纠正的全球定位系统(GPS, Global Positioning System)接收机测量。量测闭合差不大于1/100。测量数据记录于造林作业区现状调查表(附录A)。注:GPS提供两种定位服务方式,即精密定位服务(PPS)和标准定位服务(SPS)。后者服
12、务于广大民间用户,误差可高达100m。使用GPS接收机之前,必须通过差分纠正来消除人为误差。7.4 造林作业内业设计7.4.1 造林设计根据总体设计等规划设计文件及造林作业区调查情况,做出如下设计:林种、树种(草种),苗木、插条、种子的数量、来源、规格及其处置与运输要求,造林种草方式方法与作业要求,乔灌木树种与草本、藤本植物的栽植配置(结构、密度、株行距、行带的走向等),整地方式与规格,整地与栽植(直播)的时间。7.4.2幼林抚育设计幼林抚育次数、时间与具体要求等。7.4.3 辅助工程设计林道、灌溉渠、水井、喷灌、滴灌、塘堰、梯田、护坡、支架、护林房、防护设施、标牌等辅助项目的结构、规格、材料
13、、数量与位置;沙地造林种草设置沙障的数量、形状、规格、走向、设置方法与采用的材料。辅助工程要做出单项设计、绘制结构图,其位置要标示在设计图上。7.4.4种苗需求量计算根据树种配置与结构、株行距及造林作业区面积计算各树种的需苗(种)量,落实种苗来源。7.4.5工程量统计根据工程项目涉及的相关技术经济指标,计算林地清理、整地挖穴的数量,肥料、农药等造林所需物资数量,辅助工程项目的数量与相应物资、材料的需求量,以及车辆、农机具等设备的数量与台班数。7.4.6 用工量测算根据造林地面积、辅助工程数量及其相关的劳动定额,计算用工量,结合施工安排测算所需人员与劳力。7.4.7 施工进度安排根据季节、种苗、
14、劳力、组织状况做出施工进度安排。7.4.8 经费预算分苗木、物资、劳力和其他4大类计算。种苗费用按需苗量、苗木市场价、运输费用测算。物资、劳力以当地市场平均价计算。计算表见附录B。7.4.9绘制造林作业设计图造林作业设计图要能满足发包、承包、施工、工程监理、结算、竣工验收、造林核查的需要。图种包括作业设计总平面图、造林图式和辅助工程单项设计图3类。7.4.9.1 作业设计总平面图图素包括明显的地物标(道路、河道、溪流、沟渠、桥梁、涵洞、独立屋、孤立木等)、边界、辅助工程的布设位置及苗木栽植位置。树种(草种)简单,株行距固定的造林作业区,总平面图上可以不标示苗木栽植的具体位置,但要标示行带的走向
15、。作业设计总平面图绘制在A4或A3打印纸上。作业设计总平面图成图比例尺见表1,比例尺最小为110000。表1 作业设计总平面图成图比例尺作业区面积比例尺公顷亩0.57.515000.527.530150010002103015011000150010301504501150020003060450900120002500601009001500125003000100150150022501300040001502502250375014000500025040037506000150006000400600016000100007.4.9.2 造林图式包括栽植配置平面图、立面图、透视图、鸟瞰
16、图(效果图)以及整地样式图(平面图、立面图)。栽植配置平面图表示水平方向乔灌木、草本与藤本植物在地面的配置关系,栽植材料的水平投影以成林后的树冠、植丛状态为准。栽植配置立面图表示成林后与行带走向相垂直的剖面结构。行带走向与等高线垂直,断面图不能同时表示行带的垂直结构与地形关系时,可用三维立体透视图表示。以上3种栽植配置图均要注记反映栽植材料空间关系的尺寸,尺寸以m计,精确到0.1m。鸟瞰图(效果图)与透视图相似,反映成林后的效果,通常为彩色图,可以不注记尺寸。整地样式图表示整地穴的形状、大小状况。造林图式应绘制2种以上,以保证设计人员不在场的情况下,其他人员按图式作业不会产生歧义。其中栽植配置
17、平面图与立面图为必备图式,其他为可选图式。造林图式绘制示例见附录C。7.4.9.3 辅助工程单项设计图按照相关国家标准、行业标准绘制单项设计图。7.5 造林作业设计的文件组成造林作业设计以造林作业区为单元编制,每个造林作业区编制一套设计文件。文件包括:作业设计说明书、作业设计总平面图、栽植配置图、辅助工程单项设计图、造林作业区现状调查卡。作业设计文件应采用通用的电脑软件制作。7.6 造林作业设计文件汇总7.6.1 填写造林作业设计文件一览表以乡镇或相当于乡镇级单位(林场、农场等)为单元将作业设计文件汇总后填写造林作业设计一览表(见附录E)。每作业区占1行,内容包括:作业区编号、位置、面积、种苗
18、数量、物资、用工量、经费等项,最后1行为种苗、物资、用工量、经费合计数。7.6.2 文件装册将造林作业设计一览表置于扉页,作业设计文件按顺序排列于后,加装封面,合并成册。封面题写XX乡镇(林场) XX年度 造林作业设计。每套作业设计内部文件按7.5给出的顺序排列。7.6.3 造林作业区位置图清绘根据作业设计平面图修正作业区位置图边界,并用彩色墨水清绘,加注作业区编号。同一作业年度的作业区采用同一种颜色的墨水绘制。作业区编号仅注记作业区本身的序号,不同年度的序号用不同颜色表示。8 造林作业设计的组织、设计资格与责任8.1 造林作业设计组织造林作业设计一般在县(市、旗、区)林业行政主管部门统一领导
19、下,由乡镇(苏木)政府、县(市、旗、区)直属林场或相当于林场的企业、机构组织。8.2 造林作业设计的设计资格与责任造林作业设计由具有丁级以上(含丁级)设计或咨询资质的单位或机构承担。作业设计实行项目负责人制,项目负责人具有对造林作业设计文件的终审权并承担相应的责任。允许直接聘请具备林业行业高级职称的技术专家编制作业设计,技术专家的责任由聘任合同确认。9 造林作业设计审批造林作业设计由造林作业区所在县(市、旗、区)以上林业行政主管部门审批,报送省(市、区)林业行政主管部门备案。造林作业设计的审批应充分发挥技术专家的作用,可以委托技术协会、学会、专业委员会组织专家评审。没有作业设计的或设计尚未被批
20、准的不得施工。作业设计一经批准,必须严格执行。如因故需要变更的,须由原设计单位或机构变更设计并提交变更原因说明,报原审批部门重新办理审批手续。 附 录 A(规范性附录)造林作业区现状调查表造林作业区现状调查表如表A.1所示。表A.1 造林作业区现状调查表(正面)编号:日期: 年 月 日调查者:位置: 县(市、区) 乡镇(苏木、林场) 分场 村屯(工区) 林班 小班 细班地形图图幅号:比例尺:公里网范围: 东 西 南 北作业区实测面积: 公顷(精确到0.01), 相当于 亩(精确到0.1)造林作业区立地特征:地貌类型: 山地阳坡 山地阴坡 山地脊部 山地沟谷 丘陵 岗地 阶地 河漫滩 平原 其他
21、(具体说明)海拔: m坡度: 度坡向:坡位:地类: 宜林地 湿润区沙地 皆伐迹地 火烧迹地 疏林地 低价低效林林地 退耕还林地 干旱区有灌溉条件的沙荒地 道路河流沟渠两侧 其他(沼泽地、滩涂、盐碱地等)母岩类型:第四纪红色或黄色粘土类 花岗岩类 页岩、砂页岩类 砂岩类 紫色砂页岩类板岩、千纹岩等等页岩变质岩类 石灰岩类 玄武岩类土壤类型:土层厚度(cm):A1层 ,AB层 ,B层 ,C层石砾含量(%):pH值:质地:沙土 沙壤土 轻壤土 中壤土 重壤土 粘土植被类型:盖度():总盖度 ;乔木层 灌木层 草本层主要植物种类中文名(及拉丁名)生活型多度盖度%分布状况高度cm小气候述评(光照、湿度、
22、风害、寒害等):需要保护的对象:树木生长状况及树种选择建议:社会、经济情况:总评价(立地条件好坏、利用现状、造林难易程度、有无水土流失风险、有无需要保护的对象,权属是否清楚、交通是否方便、退耕地的耕作制度与收成,适宜的树种、整地方式、栽植配置等等) 表A.1 造林作业区现状调查表(背面)面积测量野账与略图填表说明:1造林作业区立地特征中地貌类型、地类、母岩、土壤质地等项用选择法填写,选择其一,将前面的号码涂黑。其他各项填写实际数。2植物种类的生活型分为:高大乔木、乔木、小乔木、灌木、小灌木(处于草本层)、半灌木(冬季部分枝条脱落)、多年生草本、一年生草本、藤本、附生、寄生。3主要植物的多度记载
23、采用目测法确定,用符号或用文字表示各级多度:soc植株密集成背景化,cop3植株数量很多,cop2植株数量多,cop1植株尚多,sp数量少呈散生状,sol稀少,un个别。4主要植物分布分布状况分为5级:均匀,密布,团状,片状,散生。附 录 B(资料性附录)经费预算表表B.1 经费预算表序号项目计算说明数量单位计算指标指标组成经费预算(万元)种苗物资劳力其他合计合计 沟 附录D(规范性附录)造林作业设计说明书编写提纲1位置与范围所在的行政区域、林班、小班、四至界限:面积。2经营权所有人、现在的承包人。3施工单位:单位名称、法人。如系个人应注明姓名、性别、年龄、职业与住址。4设计单位与设计负责人:
24、单位名称、资质、设计负责人姓名、职称。5造林作业区现状:立地条件:海拔、地形地貌、土壤、母岩、小气候等及其对造林的影响:植被现状:群落名称,主要植物(优势种与建群种)种类及其多度、盖度、高度、分布状况、对造林整地的影响等,如为农田要说明近期耕作制度、作物种类、收成、退耕的理由。6指导思想与原则7造林种草设计:林种、树种(草种)、种苗规格,整地方式方法、规格,造林季节、造林方式方法、更新改造方式,结构配置(树种及混交方式、造林密度、林带宽度或行数)、整地方式方法。8幼林抚育设计:抚育次数、时间与具体要求等。9辅助工程设计:林道、灌溉渠等辅助工程的结构、规格、材料、数量与位置;防护林带沙障的数量、
25、形状、规格、走向、设置方法。10工程进度:整地、造林的年度、季节。11工程量统计:各树种草种种苗量、整地穴的数量、肥料、农药等物资数量,辅助工程的数量(个、座、kg、hm2、km、m、m2、m3等)。12 用工量测算:分别造林种草和辅助工程计算所需用工量,按造林季节长短折算劳力。13 经赞预算:分苗木、物资、劳力和其他4大类计算。附录E(资料性附录)造林作业设计一览表表E.1 乡镇(林场、经营所) 年度造林作业设计一览表作业区村屯面积苗木(株)种子(千克)化肥农药(千克)其他用工量(工日)经费(万元)公顷亩苗木1苗木2种子1种子2名称1名称2参考文献1 湖北省林业局编. 湖北造林类型区划及造林典型设计. 19792 河北省林业厅主编. 河北省造林典型设计. 河北林业增刊3 黄晓莺.园林绿地与建筑小品. 北京. 中国建筑工业出版社. 19964 贾建中主编. 城市绿地规划设计.北京. 中国林业出版社. 200133
