***装饰工程施工方案之临时用电施工方案

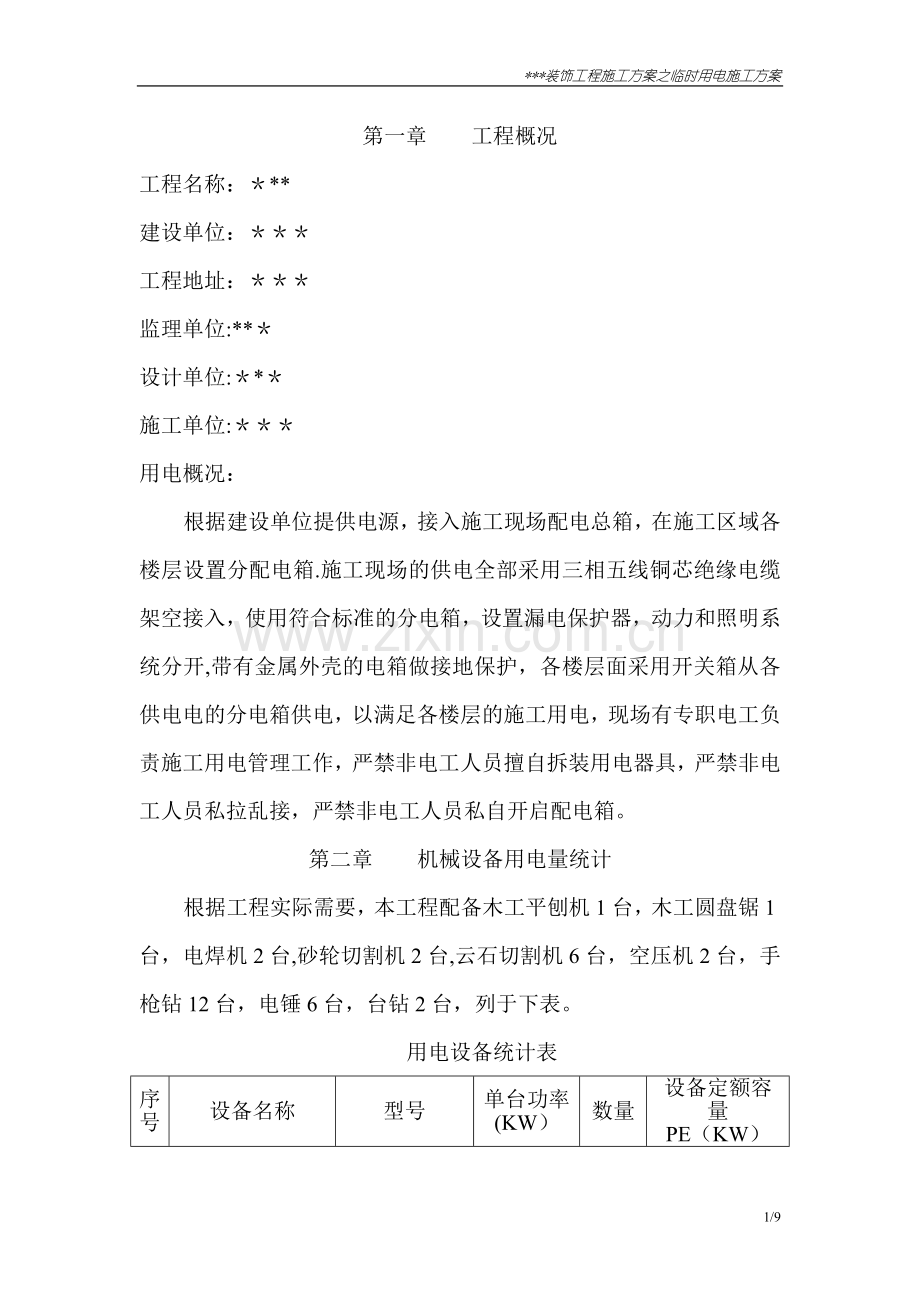

第一章 工程概况
工程名称：＊**
建设单位：＊＊＊
工程地址：＊＊＊
监理单位:**＊
设计单位:＊*＊
施工单位:＊＊＊
用电概况：
根据建设单位提供电源，接入施工现场配电总箱，在施工区域各楼层设置分配电箱.施工现场的供电全部采用三相五线铜芯绝缘电缆架空接入，使用符合标准的分电箱，设置漏电保护器，动力和照明系统分开,带有金属外壳的电箱做接地保护，各楼层面采用开关箱从各供电电的分电箱供电，以满足各楼层的施工用电，现场有专职电工负责施工用电管理工作，严禁非电工人员擅自拆装用电器具，严禁非电工人员私拉乱接，严禁非电工人员私自开启配电箱。
第二章 机械设备用电量统计
根据工程实际需要，本工程配备木工平刨机1台，木工圆盘锯1台，电焊机2台,砂轮切割机2台,云石切割机6台，空压机2台，手枪钻12台，电锤6台，台钻2台，列于下表。
用电设备统计表
序号
设备名称
型号
单台功率(KW）
数量
设备定额容量
PE（KW）
1
木工平刨机

2。20
1
2.20
2
木工圆盘锯

2。20
1
2.20
3
风速锯
5008B
1.40
2
2.80
4
电焊机

5.00
2
10.00
5
砂轮切割机
JIG—SDG—350
0.43
2
0.86
6
云石切割机

1。20
6
7.20
7
手提抛光机
9523NB
0。54
4
2。16
8
空压机

2。20
2
4。40
9
手电钻
JIE—ED—10A
0。43
12
5。16
10
电锤
TE-15
0。65
6
3。90
11
台钻

1。50
2
3.00
12
现场照明

6。00
1
6。00

第三章 用电计算
3。1确定用电机械等负荷
3。1.1平刨机：
查表：Kx=0。7，tgφ=0。88
Pjs1= Kx*Pe1=0。7*2。2=1。54KW
Qjs1=Pjs1* tgφ=1.54*0。88=1。36Kvar
3。1。2圆盘锯：
查表：Kx=0。7，tgφ=0。88
Pjs2= Kx＊Pe2=0。7＊2.2=1。54KW
Qjs2=Pjs2* tgφ=1。54*0.88=2.71Kvar
3.1。3电焊机：
查表:Kx=0.7，tgφ=0.88
Pjs3= Kx＊Pe3=0。7＊10=7KW
Qjs3=Pjs3＊ tgφ=7＊0.88=6。16Kvar
3.1。4风速锯：
查表：Kx=0.7，tgφ=0。88
Pjs4= Kx*Pe4=0.7＊2。8=1.96KW
Qjs4=Pjs4＊ tgφ=1。96＊0。88=1.72Kvar
3。1。5手电钻：
查表：Kx=0。7，tgφ=1。02，cosφ=0.7
Pjs5= Kx＊Pe5=0。7*5。16=3.61KW
Qjs5=Pjs5＊ tgφ=3。61＊1。02=3。68Kvar
3。1。6砂轮切割机：
查表:Kx=0。7，tgφ=1.02，cosφ=0。7
Pjs6= Kx*Pe6=0。7＊0.86=0。60KW
Qjs6=Pjs6＊ tgφ=0。60＊1.02=0。61Kvar
3。1。7手提抛光机：
查表:Kx=0。7，tgφ=1。02，cosφ=0。7
Pjs7= Kx＊Pe7=0。7*2。16=1。51KW
Qjs7=Pjs7* tgφ=1.51＊1.02=1。54Kvar
3.1.8云石切割机：
查表：Kx=0.7，tgφ=1.02，cosφ=0。7
Pjs8= Kx*Pe8=0.7*9。6=6.72KW
Qjs8=Pjs8* tgφ=6。72＊1。02=6.85Kvar
3.1.9空压机：
查表：Kx=0.7，tgφ=1。98,cosφ=0。8
Pjs9= Kx*Pe9=0.7*4。4=3。08KW
Qjs9=Pjs9* tgφ=3。08*1。98=6.10Kvar
3。1.10电锤：
查表：Kx=0.7，tgφ=1.02，cosφ=0。68
Pjs10= Kx＊Pe10=0.7＊3.9=2。73KW
Qjs10=Pjs10＊ tgφ=2。73＊1.02=2。78Kvar
3。1。11台钻：
查表:Kx=0。7,tgφ=1。02，cosφ=0. 8
Pjs11= Kx*Pe11=0.7＊3。0=2.1KW
Qjs11=Pjs11* tgφ=2。1*1。02=2。14Kvar
3。1。12现场照明:
查表：Kx=0.7，tgφ=1。02，cosφ=0. 7
Pjs12= Kx*Pe12=0。7＊6.0=4。2KW
Qjs12=Pjs12＊ tgφ=4。2＊1。02=4。28Kvar
3。2确定总用电负荷
总有功率为:Pjs=Kx＊（Pjs1+Pjs2+…+Pjs12）
=0.7＊（1。54+1。54+7+1。96+3。61+0。6+1.51+
6.72+3.08+2。73+2。1+4.2）
=25.61KW
总无功率为：Qjs=Kx*(Qjs1+Qjs2+…+Qjs12)
=0.7＊(1.36+2。71+6。16+1。72+3。68+0.61+1.54+
6。85+6。10+2.78+2。14+4.28）
=27.95KW
3。3确定电缆
根据总的计算电流查表得接入配电箱的电缆选用铜芯橡皮绝缘导线BV—3*16mm2+10mm2+1＊6mm2，可以满足使用要求。
第四章 线路搭设
4。1技术措施
4。1。1制定安全用电责任制，做好安全用电专项技术交底。
4。1。2按TN—S系统要求设置三相五线制,杜绝疏漏。
4。1。3各级配电箱配置完备，接地接零良好,电箱周围无材料等障碍物堆放,严格实行用电三级配电，两级保护。
4.1。4各级配电箱固定设置。
4。1.5各种用电设备全部采用标准插头插入电箱，电线严禁使用护套线和花线,严禁采用多用插座，严禁将电线直接插入插座孔内.
4。1。6所有临时电线均应架空于2。5m以上，严禁拖地。
4.1。7用电设备与开关箱间距不大于3m，配电箱与配电箱间距不大于30m。
4。1。8手持电动工具的外壳、手柄、负荷线插头及开关等必须完好无损，使用前必须做空载试运转正常后方可使用.
4.1。9使用的照明灯具必须有保护罩。
4.1。10临时用电设备线路各种电动工具发生故障时，必须有电工或专业维修电工人员进行排除.
4。1。11使用的设备停止工作时必须将开关箱中的控制开关断开，并锁好开关箱。
4.2接零接地
4.2.1在施工现场专用的中心点直接接地的电力系统中必须采用TN—S接零保护系统,电气设备的金属外壳必须有保护零线，专用保护零线应有工作接地线或由配电室的零线引出。
4.2.2现场不得一部分设备做保护接零，另一部分做保护接地.
4.2.3保护零线应单独敷设，不作他用,重复接地应与保护零线相连。
4.2.3。1保护零线应统一标准为黄绿双色,在任何情况下，不得使用黄绿双色线作为负荷线。
4.2。3.2保护接零接地极选用Ф40钢管或50*50角铁，接地电阻不得大于4Ω。
4。3配电室
4.3。1配电室应靠近电源,并放在无灰尘、无蒸汽、无振动的地方。
4。3。2配电室应能自然通风，并应采取防止雨雪和动物出入的措施。
4。2。3配电室不得小于3m＊3m*3m，门不允许使用金属门,并应向外开启.
4.4配电线路
4。4。1本工程采用电缆供电、
4.5配电箱
4。5.1配电箱系统应接三级配电，即总配电箱→二级配电箱→三级配电箱（开关箱）。
4.5。2总配电箱内照明及动力应分开设置，总配电箱设在靠近电源处。
4.5.3分配电箱设在用电设备相对集中区,分配电箱距离不得大于30m，开关箱与设备距离不得大于3m。
4。5.4配电箱应用1.5mm的铁板制作而成，装设端正、牢固，离地距离1。3m以上，移动电箱离地0。6m以上。
4.5。5配电箱内应首先安装在绝缘板上，然后整体固定在箱内，箱体应与保护接零连接。
4。5.6分配电箱、单机箱内的工作零线应通过接线端子板连接，并与保护零线端子板分设。
4。5。7配电箱、单机箱的连接导线应采用铜芯线，接头不得松动，不得有外露带电部分。
4.5.8配电箱、开关箱必须防雨。
4。6电气装置选择
4。6.1总配电箱应装总隔离开关、总熔断器和分路隔离开关熔断器及漏电保护器，若漏电保护器同时具备过负荷和短路保护功能则可不设分路开关。
4。6。2分配电箱应装总开关、总熔断器和分路熔断器（总自动开关的额定值、动作额定值应与分路相适应）。
4。6。3每台用电设备应有各自的专用开关箱（单机箱、开关箱）,必须实行一机一闸,严禁一闸多用。
4。6。4漏电保护器应装在电源隔离开关的负荷侧,开关箱内的漏电保护器其额定电流应大于30MA,动作时间小于0。1s.
4。6。5所有熔断器不得以铜丝代替保险丝。
4.7使用维护
4.7。1所有配电箱应按系统图标明名称、用途，并作分路记号。
4.7。2所有电箱应有门有锁，并由专人负责.
4。7.3所有电箱每月进行检查,维修一次，并做好记录.
4。7。4对电箱进行维修检查时,必须将其前一级相应的电源、开关分闸断电,并悬挂停电标识，严禁带电操作。
4.7.5所有电箱操作顺序:
送电：总配→分配→开关箱
停电：开关箱→分配→总配
4。8防火措施:
4.8.1对总配和木工操作间配电设施部位设置灭火器。
4。8。2新增设的电气设备必须由主管部门验收合格后方可使用。
4。8。3各种电气线路不准超负荷，并绝缘良好。
4。8。4不可用纸布或易燃物品做无骨架灯罩.
4。8.5施工现场严禁私自使用电炉、电热器等。
4。8。6电气设备线路应经常检查，发现可能引起火花、短路、发热和绝缘损坏等情况，必须立即修理。
第五章 配电系统图
第六章 施工用电平面布置图
（详见附图）
