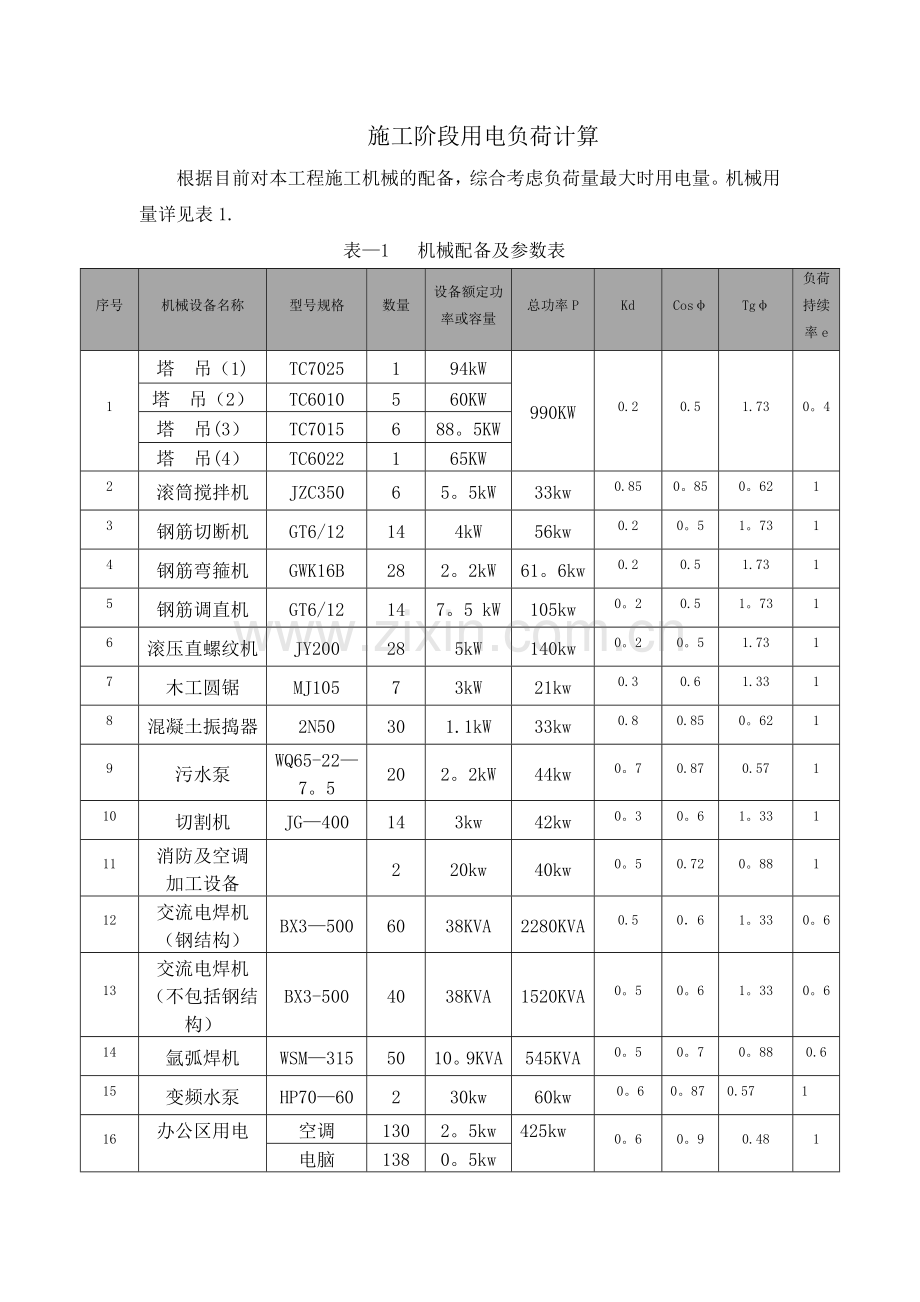

施工阶段用电负荷计算
根据目前对本工程施工机械的配备，综合考虑负荷量最大时用电量。机械用量详见表1.
表—1 机械配备及参数表
序号
机械设备名称
型号规格
数量
设备额定功
率或容量
总功率P
Kd
Cosφ
Tgφ
负荷持续率e
1
塔 吊（1)
TC7025
1
94kW
990KW
0.2
0.5
1.73
0。4
塔 吊（2）
TC6010
5
60KW
塔 吊(3）
TC7015
6
88。5KW
塔 吊(4）
TC6022
1
65KW
2
滚筒搅拌机
JZC350
6
5。5kW
33kw
0.85
0。85
0。62
1
3
钢筋切断机
GT6/12
14
4kW
56kw
0.2
0。5
1。73
1
4
钢筋弯箍机
GWK16B
28
2。2kW
61。6kw
0.2
0.5
1.73
1
5
钢筋调直机
GT6/12
14
7。5 kW
105kw
0。2
0.5
1。73
1
6
滚压直螺纹机
JY200
28
5kW
140kw
0。2
0。5
1.73
1
7
木工圆锯
MJ105
7
3kW
21kw
0.3
0.6
1.33
1
8
混凝土振捣器
2N50
30
1.1kW
33kw
0.8
0.85
0。62
1
9
污水泵
WQ65-22—7。5
20
2。2kW
44kw
0。7
0.87
0.57
1
10
切割机
JG—400
14
3kw
42kw
0。3
0。6
1。33
1
11
消防及空调
加工设备

2
20kw
40kw
0。5
0.72
0。88
1
12
交流电焊机（钢结构）
BX3—500
60
38KVA
2280KVA
0.5
0．6
1。33
0。6
13
交流电焊机（不包括钢结构）
BX3-500
40
38KVA
1520KVA
0。5
0。6
1。33
0。6
14
氩弧焊机
WSM—315
50
10。9KVA
545KVA
0。5
0。7
0。88
0.6
15
变频水泵
HP70—60
2
30kw
60kw
0。6
0。87
0.57
1
16
办公区用电
空调
130　
2。5kw　
425kw
0。6
0。9
0.48
1
电脑
138
0。5kw
灯具
260
0。036kw
饮水机
46
0。5kw
17
室外照明
地灯
28
1.5kw　
42kw
1
1
0
1
18
工人生活区
蒸饭车
20
24kw
783kw
0。7
0.9
0。48
1
热水器
15
18Kw
电饭锅
20
1。2KW
照明
384
0。024KW
19
其他手持电动工具

10kw
0。5
0。6
1。33
1
20
预留设备容量

100KW
0。5
0.72
0。88
1

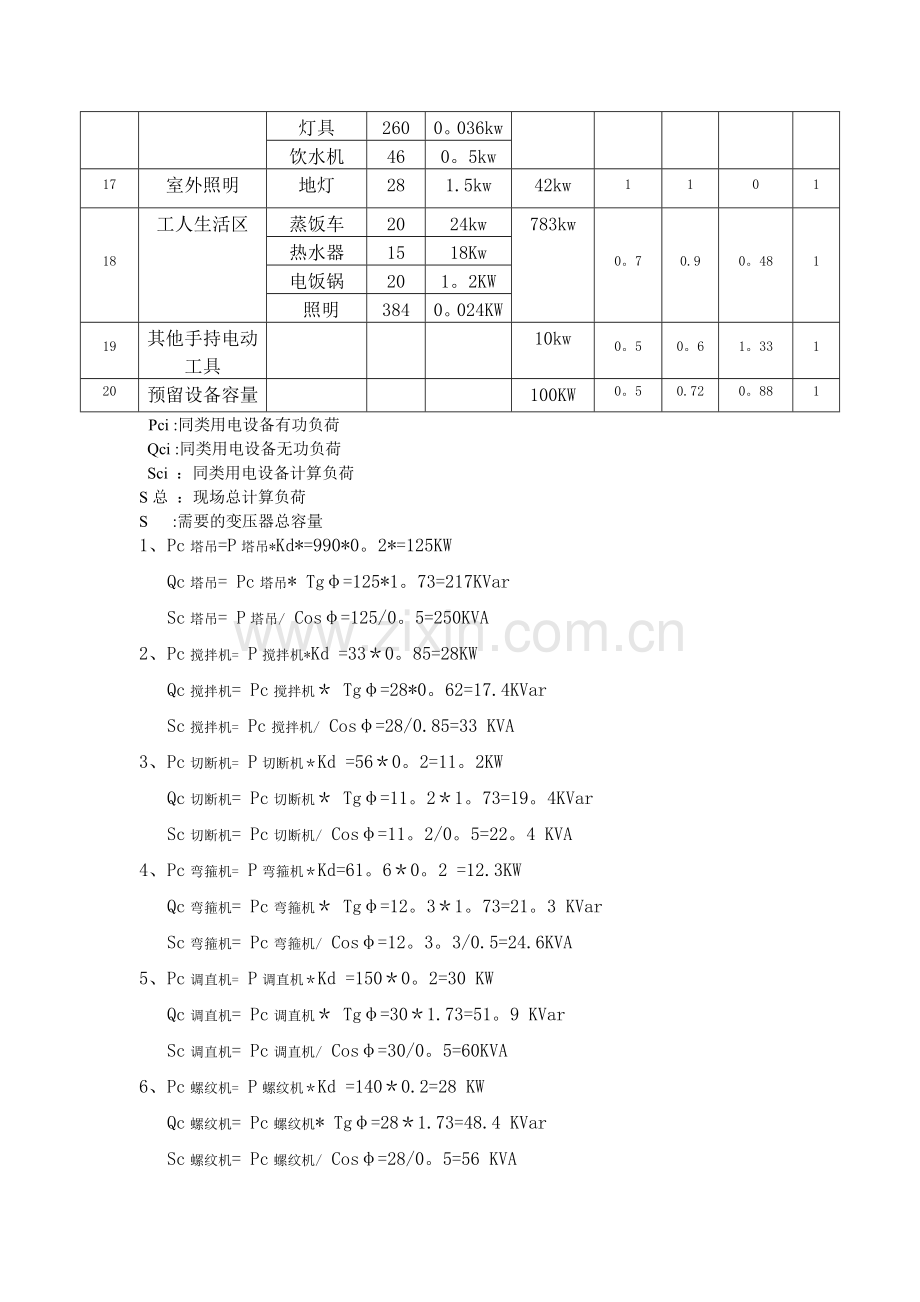

Pci :同类用电设备有功负荷
Qci :同类用电设备无功负荷
Sci ：同类用电设备计算负荷
S总 ：现场总计算负荷
S :需要的变压器总容量
1、Pc塔吊=P塔吊*Kd*=990*0。2*=125KW
Qc塔吊= Pc塔吊* Tgφ=125*1。73=217KVar
Sc塔吊= P塔吊/ Cosφ=125/0。5=250KVA
2、Pc搅拌机= P搅拌机*Kd =33＊0。85=28KW
Qc搅拌机= Pc搅拌机＊ Tgφ=28*0。62=17.4KVar
Sc搅拌机= Pc搅拌机/ Cosφ=28/0.85=33 KVA
3、Pc切断机= P切断机＊Kd =56＊0。2=11。2KW
Qc切断机= Pc切断机＊ Tgφ=11。2＊1。73=19。4KVar
Sc切断机= Pc切断机/ Cosφ=11。2/0。5=22。4 KVA
4、Pc弯箍机= P弯箍机＊Kd=61。6＊0。2 =12.3KW
Qc弯箍机= Pc弯箍机＊ Tgφ=12。3＊1。73=21。3 KVar
Sc弯箍机= Pc弯箍机/ Cosφ=12。3。3/0.5=24.6KVA
5、Pc调直机= P调直机＊Kd =150＊0。2=30 KW
Qc调直机= Pc调直机＊ Tgφ=30＊1.73=51。9 KVar
Sc调直机= Pc调直机/ Cosφ=30/0。5=60KVA
6、Pc螺纹机= P螺纹机＊Kd =140＊0.2=28 KW
Qc螺纹机= Pc螺纹机* Tgφ=28＊1.73=48.4 KVar
Sc螺纹机= Pc螺纹机/ Cosφ=28/0。5=56 KVA
7、Pc圆锯= P圆锯*Kd =21*0。3=6。3 KW
Qc圆锯= Pc圆锯* Tgφ=6.3＊1。33=8。4 KVar
Sc圆锯= Pc圆锯/ Cosφ=6。3/0.6=10。5KVA
8、Pc振捣器= P振捣器*Kd =33*0。8=26.4 KW
Qc振捣器= Pc振捣器＊ Tgφ=26。4＊0。62=16。4 KVar
Sc振捣器= Pc振捣器/ Cosφ=26.4/0。85=31KVA
9、Pc水泵= P水泵*Kd =44*0.7=30。8 KW
Qc水泵= Pc水泵＊ Tgφ=30.8＊0。57=18 KVar
Sc水泵= Pc水泵/ Cosφ=30.8/0。87=35。4 KVA
10、Pc切割机= P切割机*Kd =42＊0。3=12。6 KW
Qc切割机= Pc切割机＊ Tgφ=12。6＊1。33=16。8 KVar
Sc切割机= Pc切割机/ Cosφ=12。6/0。6=21 KVA
11、Pc消防空调加工= P消防空调加工＊Kd =40*0。5=20 KW
Qc消防空调加工= Pc消防空调加工＊ Tgφ=20＊0.88=17.6 KVar
Sc消防空调加工= Pc消防空调加工/ Cosφ=20/0。72=27.8 KVA
12、Pc钢结构焊机= P钢结构焊机*Kd＊ =2280＊0.5＊=883 KW
Qc钢结构焊机= Pc钢结构焊机* Tgφ=883＊1。33=1174KVar
Sc钢结构焊机= Pc钢结构焊机/ Cosφ=883/0。6=1471 KVA
13、Pc交流电焊机= P交流电焊机＊Kd＊ =1520*0。5*=588 KW
Qc交流电焊机= Pc交流电焊机* Tgφ=588＊1。33=783 KVar
Sc交流电焊机= Pc交流电焊机/ Cosφ=588/0。6=980 KVA
14、Pc氩弧焊= P氩弧焊＊Kd ＊=545*0。5＊=211 KW
Qc氩弧焊= Pc氩弧焊＊ Tgφ=211＊0。88=186 KVar
Sc氩弧焊= Pc氩弧焊/ Cosφ=211/0.7=301 KVA
15、Pc变频水泵= P变频水泵＊Kd =60＊0。5=30 KW
Qc变频水泵= Pc变频水泵* Tgφ=30＊0。57=17。1 KVar
Sc变频水泵= Pc变频水泵/ Cosφ=30/0。87=34。5 KVA
16、Pc办公区= P办公区*Kd =425*0。6=255 KW
Qc办公区= Pc办公区* Tgφ=255＊0。48=122.4KVar
Sc办公区= Pc办公区/ Cosφ=255/0。9=283KVA
17、Pc室外照明= P室外照明＊Kd =42*1=42 KW
Qc室外照明= Pc室外照明＊ Tgφ=42*0=0 KVar
Sc室外照明= Pc室外照明/ Cosφ=42/1=42 KVA
18、Pc生活区=P生活区*Kd =783＊0。7=548KW
Qc生活区= Pc生活区* Tgφ=548＊0。48=263KVar
Sc生活区= Pc生活区/ Cosφ=548/0。9=608KVA
19、Pc其他= P其他＊Kd =10＊0。5=5 KW
Qc其他= Pc其他* Tgφ=10*1.33=13。3 KVar
Sc其他= Pc其他/ Cosφ=10/0。6=16。7 KVA
20、Pc预留= P预留＊Kd =100*0。5=50KW
Qc预留= Pc预留＊ Tgφ=50＊0。88=44KVar
Sc预留= Pc预留/ Cosφ=50/0。72=69.5KVA
序号
机械设备名称
型号规格
数量
额定功率
总功率P
计算负荷
有功功率KW
无功功率Kvar
视在负荷KVA
1
塔 吊（1）
TC7025
1
94kW
990KW
125
217
250
塔 吊（2）
TC6010
5
60KW
塔 吊(3)
TC7015
6
88.5KW
塔 吊（4）
TC6022
1
65KW
2
滚筒搅拌机
JZC350
6
5.5kw
33kw
28
17。4
33
3
钢筋切断机
GT6/12
14
4kW
56kw
11.2
19。4
22.4
4
钢筋弯箍机
GWK16B
28
2。2kW
61。6kw
12。3
21。3
24。6
5
钢筋调直机
GT6/12
14
7.5 kW
105kw
30
51。9
60
6
滚压直螺纹机
JY200
28
5kW
140kw
28
52
56
7
木工圆锯
MJ105
7
3kW
21kw
6。3
8。4
10。5
8
混凝土振捣器
2N50
30
1。1kw
33kw
26。4
16。4
31
9
污水泵
WQ65—22—7.5
20
2。2kw
44kw
30。8
18
35.4
10
切割机
JG—400
14
3kw
42kw
12。6
16.8
21
11
消防及空调
加工设备

2
20kw
40kw
20
17.6
27。8
12
交流电焊机(钢结构)
BX3—500
60
38KVA
2280KVA
833
1174
1471
13
交流电焊机（不包括钢结构）
BX3—500
40
38KVA
1520KVA
588
783
980
14
氩弧焊机
WSM-315
50
10。9KVA
545KVA
211
186
301
15
变频水泵
HP70-60
2
30kw
60kw
30
17。1
34。5
16
办公区用电
空调
130　
2.5kw　
425kw
255
122。4
283
电脑
138
0.5kw
灯具
260
0.036kw
饮水机
46
0。5kw
17
室外照明
地灯
28
1。5kw　
42kw
42
0
42
18
工人生活区
蒸饭车
20
24kw
783kw
548
263
608
热水器
15
18Kw
电饭锅
20
1。2KW
照明
384
0.024KW
19
其他手持电动工具

10kw
5
13.3
16。7
20
预留设备容量

100KW
50
44
69.5
21
合计
最大负荷时Cosφ为0.661
2892。6
3059
4377.4
现场箱变低压侧配备电容补偿柜，补偿后Cosφ为0.9，即补偿柜的补偿容量为Q30=P30（Tgφ1— Tgφ2）
=2892.6＊（Tg（arccosφ1）- Tg (arccosφ2)）
=2892.6＊0.651
=1883Kvar
由此可得补偿后的无功功率为3059—1883=1176Kvar
即S总=（1.05~1。10）*=（1。05~1。10）*3123=3278～3435（KVA)
考虑变压器安全经济运行需要的箱变总容量S=S总/0。8=3278/0。8=4097(KVA)
根据现场勘察现场已经布设两台为630KVA，两台为500KVA，一台为400KVA的箱变,现有总容量为2660KVA,无法满足变压器的安全使用要求，建议协调电力公司，增加箱变容量。
