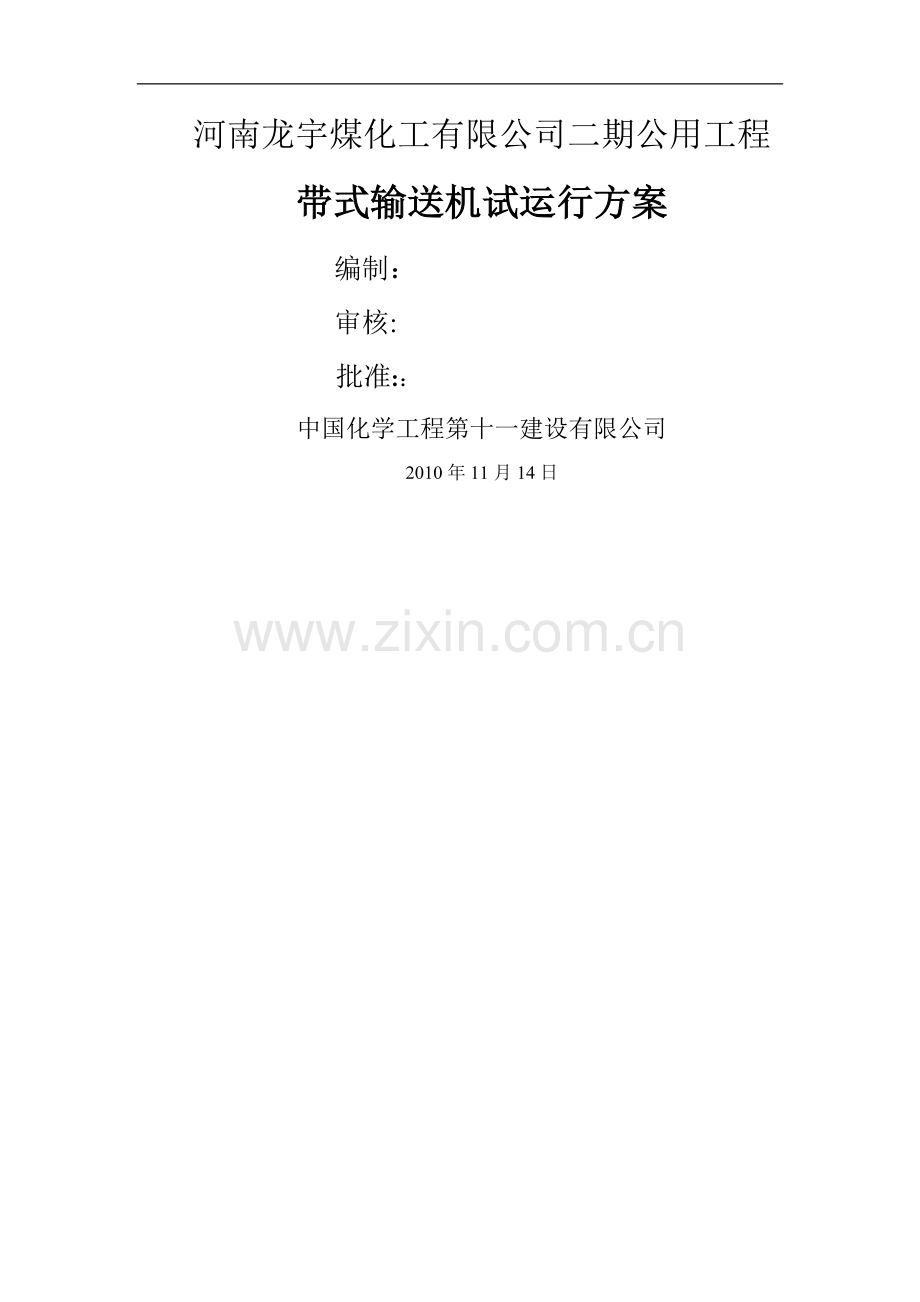

河南龙宇煤化工有限公司二期公用工程带式输送机试运行方案编制：审核:批准:：中国化学工程第十一建设有限公司2010年11月14日 河南龙宇煤化工有限公司二期公用工程 第1页 带式输送机试运行方案 共1页目 录1编制说明12编制依据13设备情况14皮带试车的基本程序15皮带试车应具备的条件16空负荷试运转应符合下列要求37负荷试机48注意事项59施工机具510施工质量保证措施611安全与环境保护施工技术措施612危害辩识、危险评价与控制措施及项目HSE评价表813应急救援管理制度11 河南龙宇煤化工有限公司二期公用工程 第15页 带式输送机试运行方案 共 16页1 编制说明编写本方案是为了保证皮带试车安全，检验皮带设备的安装是否达到设计标准和技术要求，检验设备的各项性能参数是否达到设计值,保证试车成功。2 编制依据GB/T10595-89带式输送机技术条件GB50270-98连续输送设备安装工程施工及验收规范3 设备情况本装置共有皮带输送机11条带式输送机参数序号位号数量（台)带宽(mm)水平机长(mm）倾角（）输送量（t/h）带速（m/s)电机功率(Kw）电机转速（r/min)备注1V4820111200508527。55.680023714802V48202112002855000800216014903V482061100028007501645029014804V48208A110001444566.212.545029014805V48208B110001415886。2-12.545029014806V4820911000509378。545023714807V4821011000514891245023714808V48211A/B2100015110013。4144502909V48212A/B210005800004502304 皮带试车的基本程序编制试车方案试车准备加注相应油脂尾项检查试车前确认试车临时措施解除电机单试空负荷试车带负荷试车.5 皮带试车应具备的条件1、构件安装应符合下列要求a）每节构架中心与设计中心偏差不大于3mm。b）标高偏差10 mm。c)横向水平度偏差不大于3mm。d)纵向起伏面度偏差不大于10 mm。2、滚筒的安装符合下列要求：a)轴线必须与胶带机垂直；b）纵横的位置偏差不大于5mm；c)水平度偏差不大于0.5mm；d）标高偏差不大于10。3、拉紧装置应符合下列要求：a)尾部拉紧装置应工作灵活，滑动面及丝杆均应平直并润滑脂保护;b)垂直拉紧装置的滑道应平行,升降应顺利灵活；c)配重块安放应牢靠，配重量一般按设计量的2 /3装设,上煤时若有打滑现象再行增加；d)应按设计装设安全围栏。托辊安装应符合下列要求：a)托辊支架应与构架连接牢固,螺栓应在长孔中间并应有方斜垫；b）相邻的托辊高低差不大于2mm；c)托辊轴应牢固的嵌入支架槽内；d）靠近头部滚筒处的机组托辊应于胶带充分接触，否则应将其适当垫高。落煤管和导煤槽安装应符合下列要求:a）落煤管管壁应平整光滑，其重量不应压在导煤槽上；b）各落煤管、落煤斗的法兰连接处均加密封垫，以防煤尘外泄；c)煤间门应严密，应有开关标志、操作应灵活方便；d）导煤槽与胶带平行，中心吻合，密封处接触均匀；e）所有输煤机的缓冲托辊安装位置应对准落煤管,如图中所定位置与此不符，则现场应调整缓冲托辊的安装位置。4、设备及电气安装工作全部完毕，并检查合格；5、现场清理干净，特别是设备通廊、各配电室内不得有任何杂物；连续输送设备的输送沿线及通道应无影响试运转的障碍物。6、检查各润滑点和减速器内所加油脂的牌号和数量应符合设备技术文件的规定,各用油部件是否注油以及油位是否正确；7、检查接线端子是否有松动现象;8、检查机头机尾及紧固螺栓是否有松动现象,若发现松动要及时紧固;9、检查所有电气系统安全联锁装置制动装置操作控制系数和信号系统均应经模拟或操作检查其工作性能应灵敏正确可靠，回路和电气设备的绝缘情况是否可靠;10、对控制、保护和信号系统进行空操作，检查所有的设备可动部分应动作灵活；11、盘动各运动机构使传动系统的输入输出轴旋转一周不应有卡阻现象电动机的转动方向与输送机运转方向应相符合12、检查拉绳开关、跑偏开关的位置是否正确，动作是否灵活；13、电动机空转前应先手动盘车并转动灵活，无异常声音及现象出现；14、试车用的工机具全部准备齐全；15、试车前必须检查皮带上是否有杂物，尤其各导料槽内。16、试车现场要设有警戒线、并有专人看护，非试车人员不得进入现场6 空负荷试运转应符合下列要求1、当输送带接头强度达到要求后方可进行空负荷试运转2、拉紧装置调整应灵活当输送机启动和运行时滚筒均不应打滑3、当输送带运行时其边缘与托辊侧辊子端缘的距离应大于30mm4、空负荷试运转前应检查部件间的紧固螺栓均应紧固，工地上的焊接工作应完整，无漏焊之处,电机保护装置接线应正确，点动电机以确定转动方向正确，电机设备接地应良好。5、空载试运转时间不得短于2小时，且不应小于2个循环可变速的连续输送设备其最高速空负荷试运转时间不应小于全部试运转时间的60%。6、空载试运转过程中应观察和调整下列各项1）运动部分与壳体不应有摩擦和撞击现象，各运转部件应无相蹭现象，2)输送带的跑偏量应在带宽的5以内，若超过此值，应及时调整，防止伤皮带。3）设备各部位应无异常噪声和震动。4)各托辊辊子应转动灵活，发现不能转动的应及时更换。5）减速器油温和轴承温升均不应超过设备技术文件的规定润滑和密封应良好减速器，液力偶合器不得有漏油现象。6）各部件连接螺栓不得有松动.7）各滚筒的轴承处不得有超过65温升。8)导料槽侧面的橡胶封条与输送带接触良好无缝隙又不过分压紧。7 负荷试机1、负荷试运转应在同一输送线路上的所有设备都运行了空载试运转后方可运行。2、当数台输送机联合运转时应按物料输送反方各顺序启动设备。3、加载应从少逐渐增大，按额定输送量的50、80%、100加载，每种负载下运行时间不少于1小时，且不应小于一个工作循环。4、检查物料在转载点的通过情况，调整导料槽的橡胶封条高度使物料顺利通过，无堵塞。5、在负载100时调整输送带跑偏，任何地段的跑偏量不得超过带宽的5。6、在输送机全长都有100负荷载时停车，再次启动输送机，输送带在滚筒上不得打滑，输送带应在15秒内启动，若启动时间长而引起液力偶合器中的油温过高或喷油，应适当增加冲油量.7、测量在负载100%时的电机输入电流,其值应小于电机技术说明书给出的值,测量结果要做好记录。8、负荷试运转应符合下列要求：a）整机运行应平稳应无不转动的辊子b）二清扫器清扫效果应良好刮板式清扫器的刮板与输送带接c)触应均匀并不应发生异常振动，各运动部分的运行应平稳无晃动和异常现象。d）卸料装置不应产生颤抖和撒料现e) 安全联锁保护装置和操作及控制系统应灵敏正确和可靠。9、停车前应先停止加料待输送机卸料口无物料卸出后方可停车当数台输送机联合运转时其停车顺序应与启动顺序方向相反8 注意事项在进行皮带机调试时调试人员做好安全工作，严格按规范进行，遇有下列情况之一时，应立即停车。1、电动机发出异声转速明显不降时.2、转动机械轴承温度过高、窜轴时。3、设备结构发生严重变形、开焊时。4、电流表超过额定值未能按时返回时。9 施工机具1)主要施工机具一览表序号名称规格型号单位数量备注1远红外测温仪台22对讲机台43扳手把54手锤把510 施工质量保证措施10。1建立健全质量保证体系，质保体系如下项目经理质量经理施工项目负责人技术负责人技术员质检员材料员计量员保管员施工班组10.2发挥质量保证体系作用，坚持质量保证体系正常运转,认真把好“三查四定”关。10.3作好质量目标控制，以质量指标控制为目的,以影响指标因素控制为手段，切实加强质量控制的“三级管理”.10.4试车前认真向施工班组进行施工方案和技术交底，使所有参与人员熟悉试车线流程和位置。11 安全与环境保护施工技术措施11。1设备试车前应清理现场,保持工作场地的畅通、停止与设备试车无关的任何工作。11。2试车前施工方案已经批准，并向施工人员进行全面的技术交底和安全交底，并签名确认,施工人员必须熟悉现场试车流程及环境。11.4试车成立专门的试车领导小组,配备专职的安全员，试车时应设巡视人员,无关人员不得进入。11。9进入现场的工作人员必须正确佩带安全帽，按规定穿戴个人防护用品。11.10现场严禁吸烟，严禁酒后上岗，严禁在施工现场打闹,特殊工种作业必须持证上岗。11。11现场试车区设安全警示牌、危险区域标记，并派专人看管，非操作人员不得进入,并拉设警戒绳。11.12除指定人员安排外,不得乱动启动按钮；11.13。各试验设备均要有专人监视、操作，不得擅自离岗，要配有通讯联络，应采用对讲机等通讯工具。11。14施工用电1)施工用电线路必须使用三相五线制,符合“一机一闸一漏一箱一锁”,绝缘良好并可靠接地,非电工不得从事电气作业，电气故障应由电工排除。2)配电盘或配电箱开关的外壳和闸刀开关,均应保持完整无损并接地保护,施工机械应设专用电源开关，严禁用同一个开关启动两台电器设备。3)露天配电盘及配电箱开关应设有防护设施，外露带电部分必须采用绝缘防护措施,并应挂有“有电危险”的警告牌，施工用电应架空铺设。4）在有水或潮湿的环境中进行电焊时，必须穿戴绝缘的靴鞋。5)严禁擅自接用电源,应有合格电工操作。12 危害辩识、危险评价与控制措施及项目HSE评价表序号危险源危害可能发生的事故危害程度控制措施1脚手架结构尺寸、材质不符合要求架体失稳、塌陷中1、按照JGJ130-2001建筑施工扣件式钢管脚手架安全技术规范和JGJ1282000建筑施工门式钢管脚手架安全技术规范进行搭设。2.按照JGJ80-91建筑施工高处作业安全技术规范3.按照JGJ46-88建筑施工现场临时用电安全技术规范进行接地和安装避雷装置。4。按照JGJ59-99建筑施工安全检查标准进行检查、验收。5.夜间施工保证充足照明。基础不符合要求下沉、塌陷中架体未按规定与建筑结构连接牢固架体失稳、塌陷大脚手板未满铺牢固或材质不符合要求高处坠落、物体打击大外册未设置密目式安全网或网间不严密高处坠落大施工层未按规定设置防护栏杆和挡脚板高处坠落、物体打击大架体未按规定进行接地高处坠落、物体打击、触电大高处作业无可靠立足点高处坠落大架体内未按规定采取封闭措施高处坠落、物体打击大2操作平台结构尺寸、材质不符合要求塌陷中。按照JGJ18091建筑施工高处作业安全技术规范设置防护设施，按照JGJ59-99。按照进行检查、验收平台脚手架板未满铺牢固高处坠落大四周未按规定设置防护栏杆高处坠落大未按规定设置上下通道高处坠落、物体打击大移动式平台无稳固措施高处坠落、塌陷大3洞口临边未按规定设置设置防护措施高处坠落、物体打击大1。在洞口设置防护栏杆,同时用立网封闭,2.边长小于150mm的洞口用盖板防护，大于150mm的洞口设置防护栏杆并在其底部设安全网，3.各层平台楼口设置防护栏杆及安全标志。物体放置不符合要求物体打击中作业时未按规定设置警戒区域物体打击小上下无通道或不符合要求高处坠落大无明显警示标志高处坠落、物体打击小4电气设施未采用TNS系统及五芯电缆触电大1. 采用TN-S系统及五芯电缆2。 采取三级配电两级保护3. 漏电保护器灵敏可靠，开关箱漏电保护器其额定漏电动作电流不大于300mmA， 额定漏电动作时间应小于0。1S。不符合“三级配电两级保护”要求触电大漏电保护器失灵触电大保护零线与工作零线接触电大5人为因素不按规定正确佩带个人劳动防护用品人员伤害大1。制定和落实安全生产责任制及奖励制度，2.加强安全监督和安全检查3.加强职工安全教育4施工前进行安全交底5。特种人员要持证上岗违章违纪各类事故中行为失误各类事故中身体状况不佳各类事故中项 目 HSE 评 价 表单位中国化学工程公司第十一化建公司时间2010.11.14检修（施工、制造）项目皮带试车风险评估结果没有重大危险因素采取安全措施情况1进入现场前所有人员必须进行安全教育，熟悉厂内的安全规定。2进入现场必须戴好安全帽,高处作业系挂好安全带。3现场动火要办理好动火许可证,有监火人在场,并配备好灭火器械。4施工用电办理临时用电票,安装防爆开关漏电保护器5保证现场环境整洁，垃圾和废料要运到指定地点6进入装置要走安全通道7设备试车要服从安排，不要随便开启启动按钮。备注单位负责人郭伯浩评价人王新国、田占峰13 应急救援管理制度13。1根据施工需要，组建现场应急救援小组：组 长：郭伯浩 电话：[phone] 救援组分工如下： 应急救援总指挥： 郭伯浩13674973066 应急救援总调度: 王新国135263238171、报警组： 郭俊涛136337002602、疏散组： 穆涛159939137553、抢险组: 吴昆150037069714、救护组： 周琼辉13803973093项目部准备应急车辆: 豫BEV716不经应急救援小组总指挥、应急救援总调度指派，任何人不得动用该车辆，司机手机在施工期间不得关闭，且不能无故离开现场，必须在向项目部领导请假后方可离开。一但发生紧急情况，由应急救援小组按以下路径迅速处理：应急救援流程图紧急状况发生 立即报告 立即报告 发现人 应急小组成员应急救援组长、调度 电话： 落实整改要求 电话: 手机[phone]手机：[phone]火灾立即报告 人员受伤立即报告 立即报告 保护现场,组织抢险 立即报告监督整改 消防站 急救站 安全科长 电话：119 电话：120 电话：1 手机： 手机： 手机： 立即报告 立即报告 提出整改措施安 全 经 理 项 目 经 理 电话：[phone]手机：[phone]小时内书面报告 提出整改要求 重伤死亡、重大火灾、污染事故报告 业 主 政府有关部门 电话：13。2应急救援措施13.2。1、应急准备成立应急准备和响应领导机构，具体负责事故预防和事故发生后抢险指挥、处理工作； 下设报警、疏散、抢险、救护四个分组，其职责分别是：报警组：在事故发生后，及时向社会的有关部门报警，并派人到门（路)口接警；疏散组：听到报警信号后,疏通安全信道，设置安全警戒区,指挥员工向紧急集合点疏散，确保所有员工离开危险区域和事故现场的秩序；抢险组:实施或协助社会有关部门实施事故事故抢险，防止事故扩大；救护组：对事故中出现的伤亡人员实行医疗救护。分析紧急情况可能发生的部位和场所，及引发事故的设备、装置、材料；分析紧急情况的类型及对人员、财产和环境造成的影响;确定为控制紧急情况发生而必须配备的应急材料与设施;根据现场情况确定安全通道和数个紧急集合点,安全通道要有安全标志，并始终保持畅通，严禁以任何理由堵塞安全通道；紧急集合点要设在远离危险点的空旷地方。确定紧急情况发生时的报警信号及现场员工听到报警信号后的行为准则;规定紧急情况发生时车辆、设备、设施应停放的位置与状态;例如紧急报警信号响起后，司机应使车辆离开救援通道并熄火；所有电器设备应拉闸断电;各种气瓶应关闭阀门,如情况许可，应将充装可（助）燃气(液）体的气瓶移至安全地点等.13。2。2、应急响应事故发生时,发现人员应迅速将信号传递给应急准备与响应小组成员,同时采取措施控制事故扩大；应急准备与响应小组组长联络小组成员立即赶赴现场,组织救灾；现场员工听到报警信号后，应按应急准备与响应方案的要求对自己所用设备、机具、材料等进行处理后，在疏散组领导的指挥下进行疏散,疏散时要注意以下事项：保持清醒与理智，有秩序地按安全通道疏散,严禁乱跑乱撞；选择合适的疏散方向，要向事故源点的反方向及其上风向疏散，如果事故源点处在员工的上风向,要指挥员工向侧向转移；根据事故及其致害原因，采取如用湿布捂住口鼻、降低身姿等自救措施。事故抢险时要注意以下事项:采取适当的抢险方法和器械。引发事故的物质、设备不同，所应使用的救护器具及方法也应不同，不当的扑救方法,会导致事故的扩大；扑救人员应穿戴相应的防护用具；扑救时严禁身带火种；应急处理时严禁单独行动，要有监护人,必要时要采取 水枪等掩护措施。在进行事故抢险的同时，应立即报警(报警电话:消防119；交通122;急救120；匪警110)，报警时要讲清事故地点、大小、引发事故的物资、电话号码等，并派人到路口接警；医护人员负责组织对将受伤人员实行现场救护或通知医院赶赴现场实行紧急救护；其它管理人员参与协助现场的指挥、救护、通迅、车辆的使用调度等工作；当遭受强风袭击、洪涝灾害、紧急停电时,项目部要组织对设备及化学物品进行妥善保管或处置，以尽可能减少因设备事故或化学品泄漏所造成的影响.13。2。3、应急救护知识 1 物体打击、机器工具伤害和起重伤害的应急救护因这三种类型伤害的应急救护有许多相同之处，故共同叙述。急救步骤为：首先要分离产生伤害的物体，使伤员呼吸道畅通,止住出血和防止休克；其次是处理骨折；最后才处理一般伤口。1。1 外伤的应急救护(1）身体某些部位被切割或擦伤时,首先应止血。若出血不多,可用干净的纸稍加挤压,挤出少许被污染的血浆后包扎。（2)如果切割伤口很深,流血很急,可判断为动脉出血，必须压住比伤口距离心脏更近部位的动脉止血，然后送往医院处理。（3）如果切割的锐器生锈不洁，简单进行紧急处理后，要去医院注射破伤风预防针及抗生素,以防伤口感染。如果伤员一次出血量太大,生命就有危险。因此，及时止血非常重要。可用现场物品如毛巾、纱布、工作服等立即采取止血措施,如果创伤部位有异物不在重要器官附近，可以拔出异物，处理好伤口,如无把握就不要随意将异物拔掉，应由医生来检查处理,以免伤及内脏及较大血管，造成大出血.（4）如有手外伤时，首先应采取止血措施.如有断手、断肢要立即拾起，把断手和断肢用干净的手绢、毛巾、布片包好，放在没有裂缝的塑料袋内，袋口扎紧。然后在口袋周围放冰块或雪糕等降温。做完上述处理后，施救人员应立即随伤员把断肢迅速送往医院,让医生进行断肢再植手术。切记千万不要在断肢上涂碘酒、酒精或其他消毒液，这样会使组织细胞变质,造成不能再植的严重后果。1。2 骨折的应急救护对骨折处理的基本原则是尽量不让骨折肢体活动。因此，要利用一切可利用的条件，及时、正确地对骨折做好临时固定,其目的是：避免骨折断端在搬运时，伤及周围的血管、神经、肌肉或内脏,减轻疼痛,防止休克，便于运送到医院去彻底治疗。临时固定的材料有夹板和敷料，夹板以木版为最好，紧急情况下也可用木棍、竹篾等代替，敷料为棉花、纱布或毛巾，用作夹板的衬垫，缠夹板可用绷带、三角巾或绳子。若上肢骨折，应将上肢挪到胸前，固定在躯干上；若下肢骨折,最好将两下肢固定在一起，且应超过骨折的上下关节，或将断肢捆绑、固定在担架上；重点强调，脊骨骨折时，不需要作任何固定，但搬运方法十分重要，搬运时最好用担架、门板等，也可用木棍和衣服、毯子等做成简易担架,让伤员仰躺。无担架、木板需众人用手搬运时,抢救者必须有一人双手托住伤者腰部，切不可单独一人用拉、拖的方法抢救伤员。如果操作不当,即使是单纯的骨折，也可导致继发性脊髓损伤,造成瘫痪；对已有脊髓损伤的伤员，会增加损伤程度，尤其是高位的脊柱骨折,如搬运不当，甚至可能立即致命。注意：在抢救伤员时，不论哪种情况，都应减少途中的颠簸，也不得随意翻动伤员。2 灼烫伤的应急救护:对烫伤的现场急救最基本的要求,首先是迅速脱离热源，衣服着火时应立即脱去，用水浇灭或就地躺下、滚压灭火。冬天身穿棉衣时，有时明火熄灭、暗火仍在燃烧，衣服如有冒烟现象应立即脱下或剪去，以免继续烧伤；身上起火不可惊慌奔跑，以免风助火旺；也不要站立呼叫，免得造成呼吸道烧伤。然后对烫伤部位用自来水冲洗或浸泡,在可以耐受的前提下,水温越低越好。一方面，可以迅速降温，减少烫伤面积,减少热力向组织深层传导,减轻烫伤深度。另一方面，可以清洁创面，减轻疼痛.不要给烫伤创面涂有颜色的药物如红汞、紫药水，以免影响对烫伤深度的观察和判断，也不要将牙膏、油膏等油性物质涂于烧伤创面,以减少创面感染的机会，减少就医时处理的难度。如果出现水泡，要注意保留，不要将泡皮撕去，避免感染。3 高处坠落应急救护有人从高处坠落时，首先应注意观察伤员的神志是否清醒，并察看伤员着地部位及伤势情况,做到心中有数。倘若伤员昏迷，但心跳、呼吸存在，应立即将伤员的头偏向一侧，防止舌根后倒，影响呼吸,并立即将伤员口中可能脱落的牙齿和积血清除，以免误入气管引起窒息；对于无心跳、呼吸的伤员，可立即进行人工呼吸和胸外心脏按摩，待伤员心跳、呼吸好转后,将伤员平卧在平板上，并及时送往医院抢救.若发现伤员耳朵、鼻子出血，可能有脑颅损伤，千万不可用手帕、棉花或纱布去堵塞，以免造成颅内压增高和细菌感染;若躯干外伤出血，应立即用清洁布块压迫伤口止血，压迫无效时，可用布带或橡皮带等一切可用之物在出血的肢体近躯处捆扎(力度到不出血为止);若伤员造成骨折,可按前述骨折应急救护处理，如果腹部有开放性伤口，应用清洁布或手巾等覆盖伤口，不可将脱出物还纳,防止感染.4 触电的应急救护4。1 解脱电源：发现有人触电时，首先是尽快使触电者脱离电源，这是实施其他急救措施的前提。最好是切断电源,或是用绝缘物体挑开电源线，使触电者脱离带电体。4.2 对症救治：当触电者脱离电源后，应迅速根据具体情况作对症救治，同时向医院呼救。若触电者神志清醒、未失去知觉，不要起动,安静休息,并注意观察；若触电着已失去知觉、无呼吸、但有心跳，可用口对口的呼吸法进行抢救;若触电者心跳和呼吸均停止，先进行口对口吹气两次，再进行心脏挤压15次，吹气与挤压交替循环进行下去。注意：触电急救应尽可能就地进行，对失去知觉的触电者进行抢救,一般需要很长时间,必须耐心地持续进行.13。3应急救援小组通讯录应急救援总指挥: 郭伯浩1367497066应急救援总调度: 王新国135263238171、报警组： 郭俊涛136337002602、疏散组: 穆涛 159939137553、抢险组： 吴昆150037069714、救护组： 周琼辉13803973093
