弱电系统调试方案.docx

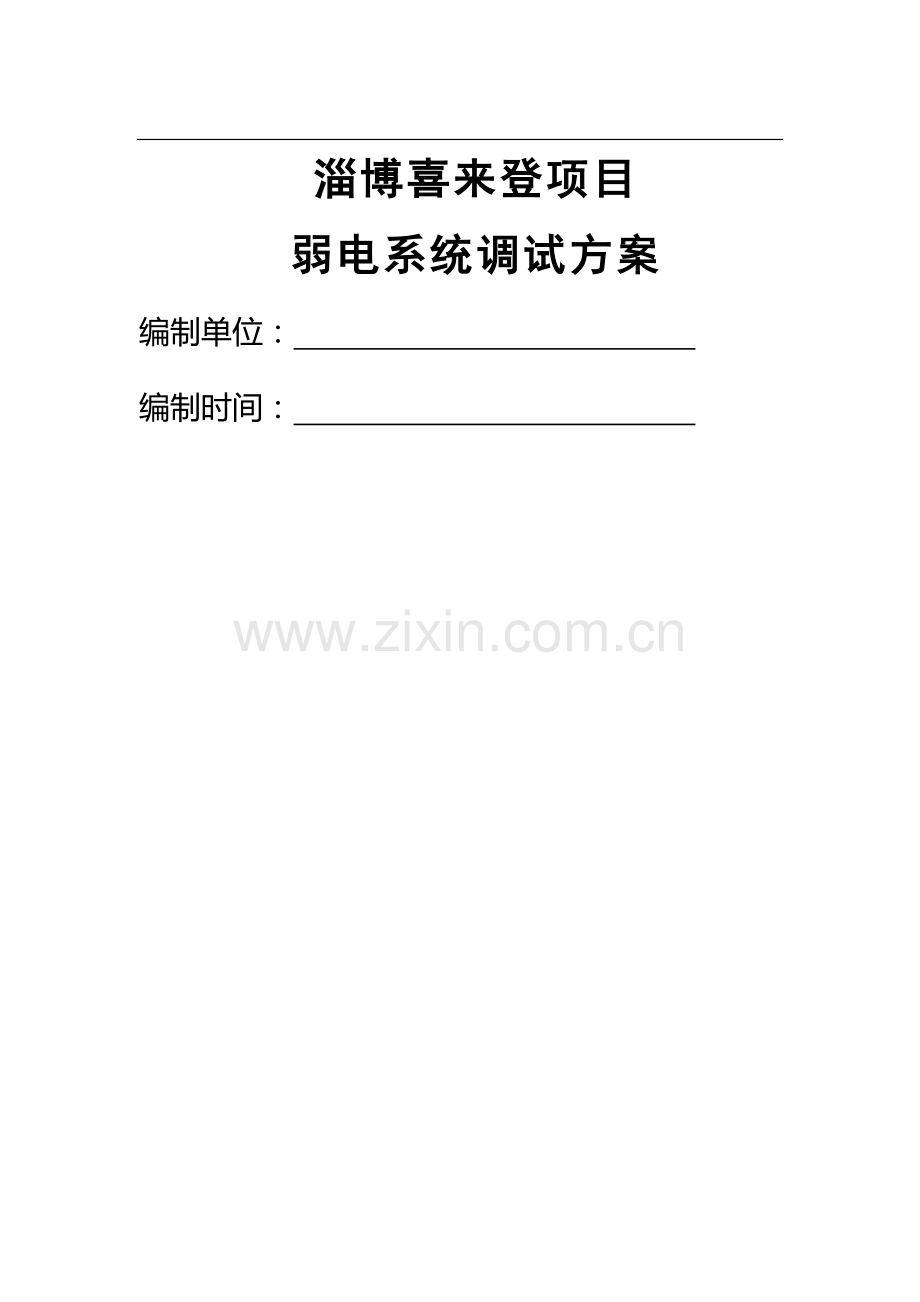

淄博喜来登项目弱电系统调试方案编制单位： 编制时间： 2目录第一章前言11。1 项目简介11。2 综合调试管控措施21.2。1 综合调试管控流程图21.2。2 调试前准备21.2.3 过程监管与缺陷整改3第二章智能化系统62。1 系统概述62。1.1 视频监控系统简介62.1。2 门禁系统简介62.1.3 安全技术防范系统简介72.1。4 综合布线系统简介72.1。5 楼宇自控系统简介72。2 调试仪器配置82.2。1 调试仪器配置82.3 调试方法和步骤82.3。1 视频监控系统调试82。3.2 门禁系统调试92。3。3 无线对讲系统调试102.3。4 无线AP系统调试112。3。5 综合布线系统调试112。3。6 客房管理系统调试122.4。7 楼宇自控系统调试15第三章AV系统203.1 系统概述203。2 调试方法和步骤203。2。1 扩音系统的调试213。2。2 投影系统调试233.2.3 平板显示系统调试253.2。4 中央控制系统调试25第四章调试安全措施和应急方案264。1 调试安全管理目标264。2 调试安全管理措施274.3 调试应急方案27第十章调试记录表格32第一章 前言1。1 项目简介本项目位于山东省淄博市张店区金晶大道以东、东一路以西、共青团路以南、商场东路以北。酒店建筑面积4。8万平方米，地上41层（含设备层和机房层)，地下3层。地下一层以酒店办公为主, 1-2层为酒店服务为主,3层以商业服务为主，2839楼为酒店客房.酒店客房数量为275间.本工程弱电电系统分为：1、 闭路电视监控系统 2、 保安报警系统3、 电子巡更系统 4、 门禁管理系统 5、 无线对讲系统 6、 无线网络系统 7、 综合布线系统 8、客房智能控制系统 9、智能照明系统 10、楼宇设备自控系统11、计算机网络系统 12、电梯五方对讲系统 13、AV音视频系统 14、机房系统 15、不间断电源系统 16、卫星及有线电视系统。1。2。1 调试前准备 资料准备（1）明确设备参数、系统工作参数;（2）设计时提前考虑设备检修空间要求；（3）设计图纸中充分考虑设置调试必需的检修物件；（4）专业间图纸、参数配合到位。 系统检查（1）检查系统安装完毕，并按国家标准完成各个分部工程验收；（2）检查调试作业空间：调试前的检查工作应到位，对于检修困难的部位应及时整改，以免耽误调试作业进度;对调试全程检查,审核测试数据，避免因设备检修困难而导致的调试漏项、数据作假问题;（3)系统启动前排除所有安全隐患. 技术交底(1）调试技术交底:对调试作业人员讲解系统构成，调试目标,调试方法；（2）调试阶段成品保护要求：明确交叉作业成品保护要求，强调施工班组、工人的保护责任；（3)调试安全交底：向作业人员培训调试阶段的安全保护措施要求、事故应急预案执行要求；(4)现场实操考核：对于关键调试作业要求工人在调试小组、施工班组长的监督下考核实操能力,合格人员方能上岗。1。2.2过程监管与缺陷整改(1）对调试人员合理分工，按区域、工作内容固定作业人员,提高效率、规范做法;（2)按照调试方案要求监督分包工人的调试过程，整理测试记录图表;(3)按计划控制进度,罗列影响调试进行的外部因素，并督促解决；（4）邀请业主、监理、物业管理公司参与调试工作，见证调试过程;第二章 智能化系统2。1 系统概述 本项目消防安防控制中心、网络机房、有线电视机房设于酒店地下一层,音控室位于酒店4层。项目主要设置闭路电视监控系统、保安报警系统、巡更系统、门禁系统、无线对讲系统、无线网络系统、综合布线系统、客房智能控制系统、智能照明系统 、楼宇设备自控系统、计算机网络系统、电梯五方对讲系统、AV音视频系统、机房系统、不间断电源系统、卫星及有线电视系统。2.1.1 视频监控系统简介本工程视频安防监控系统采用网络线路、后端数字化处理系统,总控室设在主体地下一层消防控制中心。系统采用佳能高清晰度全彩色系列摄像机，本工程包含室内彩色小半球摄像机、彩色枪式摄像机、智能一体化高速球、磁盘阵列、解码器、服务器等组成.2。1。2 门禁系统简介门禁就是出入口控制，在人进出重要通道的时候,进行适当级别的权限鉴别，以区分是否能通过的一种管理手段.一般可以通过卡片、指纹、来识别来人的身份,也代表来人的权限。门禁系统主要分不联网门禁、485联网门禁、TCP/IP门禁、和门禁系统。2.1.3 安全技术防范系统简介无线对讲系统具有机动灵活,操作简便，语音传递快捷，使用经济之特点，是实现生产调度自动化和管理现代化的基础手段。建设楼宇内无线对讲系统对于安全保卫,设备维护，物业管理等各项管理工作将带来极大的便利。可实现高效、及时的处理各种事件，使最大限度地减少可能造成的损失。无线对讲系统是一个独立的以放射式的双频双向自动重复方式通讯系统，解决通讯范围或建筑结构等因素引起的通讯信号不稳定、通讯信号无法覆盖等问题，便于在何时何地精准使用于联络：如保安、工程、操作及服务的工作人员,可在管理场所内非固定的位置执行职责。2。1.4 综合布线系统简介本工程采用分散式网络布线,系统中服务器、放置在中心机房，而各子系统的线口引到各子系统所在的楼层。它的优点是系统可扩充性好,系统配置比较灵活，节省材料和费用。用户使用的末端网络端口分布到各楼栋、楼层、房间。末端采用网线与面板模块连接方式，前端配线间内采用模块化配线架连接。2。1。5 楼宇自控系统简介本工程楼宇设备自控系统主要是对建筑物的变配电设备、应急备用电源设备、蓄电池、不间断电源设备等监视、测量和照明设备的监控，是给排水系统的给排水设备、饮水设备及污水处理设备等运行、工作状态的监视、测量与控制，对空调系统的冷热源设备、空调设备、通风设备及环境监测设备等运行工况的监视、测量与控制,通过DDC实现对建筑物内上述机电设备的监控与管理，可以节约能源和人力资源,向用户创造更舒适安全的环境。2。2.1 调试仪器配置序号仪表名称关键参数数量1工程宝视频制式显示；视频信号强度分析测量; PTZ云台控制功能22数字式万用表可测量电流、电压、电阻、音频电平、电容量、电感量.23钳形电流表钳子直径0。5cm内，建议选择较细的表钳24场强仪双频道电平测量、斜率测量；C/N测量、V/A测量;数字电视信号平均功率测量12.3 调试方法和步骤2。3。1 视频监控系统调试(1) 调试前准备 收集设计图纸，包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等,充分了解设计意图; 设计参数和系统全貌； 收集设备产品使用说明书,了解各个设备的性能和使用方法； 整理各个设备的报验资料； 理解视频监控系统的实现原理和系统构架。(2) 单机调试检查 检查摄像机的安装位置是否符合业主要求； 检查摄像机监控角度是否满足监控范围（粗调）； 检查摄像机安装是否牢固、外观无瑕疵； 检查摄像机水晶头是压接牢固，无松动，错线； 检查摄像机电源线、控制线与端子之间是否压实，接触良好； 检查摄像机电源线正负极是否正确； 检查检查摄像机监控角度是否满足监控范围（细调)； 检查电源变压设备的接线形式，正负极是否正确,摄像机编号是否和接线图一直，编号是否清晰 复核前端摄像机的用电参数； 复核变压设备的用电参数; 复核强电箱的各个回路负荷是否满足要求。(3) 单机调试 先分批、分区单独测试摄像机,单独测试完成后，再进行全部摄像机供电测试; 在进行分批、分区测试时,应保证一箱一人，待前端摄像机供电稳定后，切断电源，方可进行下个分区的供电测试； 测试时机房需留专人值守,时刻向前端测试人员汇报摄像机返回机房图像，以供前端测试人员判断测试效果； 测试时如发生异常情况，应立刻切断电源,具体排查问题,以免损坏设备。 配合物业部门完成前端摄像机的监控范围调试； 在监视器上标识出各个前端摄像机的中文位置。6.4。2 门禁系统调试(1) 调试前准备 收集设计图纸，包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等,充分了解设计意图; 设计参数和系统全貌； 收集设备产品使用说明书，了解各个设备的性能和使用方法； 整理各个设备的报验资料； 理解门禁系统的设置原则、实现原理、系统构架。(2) 调试前检查 检查读卡器、开门按钮的安装高度是否满足要求； 检查电磁锁或电控锁安装位置是否正确; 检查设备电源线、控制线与端子之间是否压实，接触良好； 检查设备电源线正负极是否正确； 检查电源变压设备的接线形式,正负极是否正确，摄像机编号是否和接线图一直,编号是否清晰 检查变压设备切断保护措施，是否为一箱一闸; 检查强电箱的接线是否正确，是否为一箱一闸; 复核前端摄像机的用电参数; 复核变压设备的用电参数; 复核强电箱的各个回路负荷是否满足要求。(3) 设备调试 先分批、分区单独测试门禁，单独测试完成后,再进行全部门禁供电测试; 在进行分批、分区测试时，应保证一箱一人，待前端设备供电稳定后，切断电源，方可进行下个分区的供电测试； 测试时如发生异常情况，应立刻切断电源，具体排查问题，以免损坏设备。6。4。3 无线对讲系统调试(1) 调试前准备 收集设计图纸，包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等,充分了解设计意图； 设计参数和系统全貌； 收集设备产品使用说明书，了解各个设备的性能和使用方法； 整理各个设备的报验资料; 理解无线对讲系统的设置原则、实现原理、系统构架.(2) 调试前检查 检查天线的安装高度是否满足要求; 检查天线的安装位置是否正确； 检查设备线缆与端子之间是否压实,接触良好； 复核前端设备与端子之间是否压实，接触良好； 复核控制模块与机房设备的控制线缆是否接触良好; 检查各个设备接地是否牢固； 检查强电箱接线和接线图是否一致，容量是否满足设备负荷; 检查各个设备电源线外皮有无磨损,坏皮现象，电源线是否绑扎牢固；(3) 系统测试 开启系统内的所有设备; 逐层测试用户使用范围内的通话质量，要求 90 以上无盲区,并根据语音标准进行打分； 将测试记录至专用表格。6。4。4 无线AP系统调试调试前检查 检查AP终端是否完整安装； 检查天线的安装位置是否正确； 检查设备线缆与接头之间是否压实，接触良好; 复核前端水晶头否压实,接触良好； 复核控制模块与机房设备的控制线缆是否接触良好; 检查各个设备接地是否牢固; 检查和确认外网和网关接入是否调通； 需要和酒店管理方确认下VLAN划分；(4) 系统调试 开启系统内的所有设备; 配置每台AP终端的地址 配置调整交换机信息； 将调试记录至专用表格。6.4。5 综合布线系统调试(1) 调试前准备 收集设计图纸，包括设计说明、系统图、平面图、深化设计图纸、设计变更资料、工程技术规范、甲方要求等,充分了解设计意图; 设计参数和系统全貌； 收集设备产品使用说明书,了解各个设备的性能和使用方法;(2) 调试前检查 检查光纤接插软线中的连接器端面是否装配有合适的保护盖帽； 抽检光纤接插软线中光纤的类型标记是否符合设计要求； 检查光纤插座的连接器型号、数量、位置是否符合设计要求； 检查光缆的弯曲半径是否满足至少为光缆外径15倍的要求； 采用红外通光笔对光纤通断进行抽测。(3) 系统测试 对网管进行检测确保全网各段工作正常; 按设备清单进行连通性测试； 人为制造故障，网管应能及时显示故障,故障恢复后网络应能及时恢复工作； 人为制造容错点后网管应能显示故障,并自动排除故障.6.4.6 客房控制系统调试1、系统调试步骤（1）调试前准备工作；（2)按照设计和布局要求检查设备的安装和线缆连接情况;（3）对所有设备进行通电前的检查测试；（4）对各个设备单独进行通电运行检查测试;（5）将所有相关设备配合使用，进行系统整体的调试并填写调试记录;（6）所有系统都完成基本的调试后，配合其它客控相关系统进行整个系统设备及相关服务项目的总体联合调试。4 系统调试准备工作由于本工程客控系统房间数量较多，调试计划根据客控系统的特点，我们在整个调试过程中实行分房型、分楼层、分区域进行，并注重调试的系统协调性，尽可能将设备及附件的单体检测与试验、能独立进行的系统检验试验安排在系统调试前进行,以保证客控系统总体联合调试,缩短完工时间,并满足调试的质量要求。在调试安排上，先进行分房型、分楼层、分区域并行调试,区域调试好后再进行联合调试5、灯光控制系统硬件通电测试 灯控模块通电测试： 灯控模块上电后，灯具会亮起，如有跳闸，则灯控线路有短路情况.l 开关模块通电测试.如上电后不亮，则灯具接线不良，或者灯具坏,或者模l块损坏. 调光模块通电测试.如上电后不亮，则灯具接线不良,或者灯具坏,或者模l块损坏。 开关面板LED通电亮灭情况.l 客控箱内线路通电测试： 插座线路检查，如上电后跳闸，需检查插座线路有无短路情况. 客控箱内主模块上电测试,如果灯控模块灯具在主模块上电后，灭掉为线路故障。 查看客控箱内主模块以及电源等指示灯亮灭情况,以排查客控箱内故障。l正常情况，如灯控模块灯具无反应,则线路有问题，或者模块有问题. 5.4。2 空调末端控制系统硬件通电测试 空调控制DDC通电测试，指示灯显示正确 空调面板控制风机通电测试 空调面板各控制功能通电测试。l 面板显示，指示功能良好.l 高中低速度，以及调结温度等功能良好。l5.5 客控系统整体调试方案客控系统的调试可分几个步骤调试: 客房房间单独调试，功能确定性调试。 客房房间区域调试；多于一个房间以上的区域调试。 客房房间一整层楼层联体调试。6。4。7 楼宇自控系统调试(1) 调试前准备 图纸的检查：调试前必须提供下列图纸和资料作为BAS调试的依据。BAS系统图、监控点数表、各子系统原理图、接线图（端子图）、施工设计图.BAS设备的产品使用说明、技术资料、安装调试要领书。本工程合同规定的其他图纸和技术资料. 保证基本软件编程、组态、系统各单元的逻辑与地址的设定基本完成，包括图形制作、网络各结点的名称、地址与代号等. 设备外观和安装状况的检查：需要按图纸和供应商提供产品说明书，核对BAS设备（包括现场的传感器、变送器、阀门、执行机构、控制盘等）型号、规格、数量、产地等主要技术数据、设备主要部分的尺寸、安装位置、设备外表有无变形和缺陷等；印刷电路板质量检查:有无变形，接插件是否灵活、接触可靠、焊点均应光滑发亮、不能有腐蚀现象、无剥落和老化现象、不允许用外接线;设备柜内外配线检查:应无缺损、断线、配线标记是否完善；设备的各种接地应符合图纸的要求，联结牢固、接触良好、无松动现象、无裸露导电部分；设备外部联线的检查。BAS的设备、各类传感器、变送器、阀门、执行机构、控制盘、通讯接口必须全部按图纸的相关要求在现场安装就位.BAS的系统设备与外围设备及其他系统的外部联线，应施工图、系统接线图、监控点数表相符。如有变动,应在竣工图上按实际改正，并附有变更资料和依据。外部联线核对时，应从端子上拆下来,使用校线器或万用表,确保外部联线、线路端子编号、选用电缆线的型号规格按图纸要求一一对应,并核对电控柜中与BA相关的二次回路电气图，严防强电电源串入BAS设备。按图纸、监控点数表、接口界面的要求检查DI点逻辑值，DO点动作值输出信号范围，AI点量程范围，AO点动作值或者输出信号范围以及通讯接口的数据格式、通讯协议等是否符合图纸和各子系统之间相互约定的技术要求. 调试环境条件的检查：本系统的调试环境、工业卫生要求(温度、湿度、防静电、电磁干扰等)，需要符合设备使用说明书规定，如无规定要满足如下条件；主控设备宜设置在防静电的场所内，现场控制设备和线路敷设应避开电磁干扰源与干扰源线路垂直交叉或采取干扰措施.环境湿度：1085相对湿度，并无结露现象。环境温度:040。 电源检查:保证系统供电电源和接地的检查合格.(2) 数字输入测试 信号电平的检查：干接点输入：按设备说明书和设计要求确认其逻辑值;脉冲或累加信号：按设备说明书和实际要求确认其发生脉冲数与接收脉冲数一致，并符合设备说明书规定的最小频率、最小脉冲宽度、最大频率、最大峰值电压、最大脉冲宽度。电压或电流信号（有源与无源）,按设备说明书和设计的要求进行确认； 动作实验：要按照上述不同信号的要求，用程序方式或手动方式对全部测点进行测试; 特殊功能检查:按本工程规定的功能进行检查,如用于安保系统的数字量信号输入，正常、报警、线路、开路、线路短路的检测等。(3) 数字输出测试 信号电平的检查:继电器开关量的输出ON/OFF，按设备说明书和设计要求确认其输出的规定的电压、电流范围和允许工作容量.输出电压或电流开关特性检查,其电压或电流输出,必须符合设备使用书和设计要求; 动作试验：用程序方式或手动方式测试全部数字量输出,并记录其测试数值和观察受控设备的电气控制开关工作状态是否正常，如果受控单体受电试运行成厂，则可以在受控设备正常受电情况下观察起受控设备运行是否正常； 特殊功能检查：按本工程规定的功能进行检查，如按设计要求进行三态（快、慢、停）和间歇控制（1秒、5秒、10秒）等的检查。(4) 模拟量输入测试 输入信号的检查：按设备说明书和设计要求确认其有源或无源的模拟量输入的类型、量程（容量)设定值(设计值）是否符合，通常的传感器可按如下顺序进行检查和测试； 运行实验：用程序方式或受控方式对全部的AI测试点逐点进行扫描测试并记录各测点的数值，保证其值是否于实际情况一致； 模拟量输入精度测试：使用程序和手动方式测试其每一测试点在其量程范围内读取三个测点，全量程的（10、50、90），其测试精度要达到该设备使用说明书规定的要求； 特殊功能检查：按设计要求进行检查。(5) 模拟量输出测试 按设备使用说明书和设计要求确定其模拟量输出的类型、量程容量）与设定值（设计值）是否符合，常用的各种驱动器可按如下顺序进行检查与测试.各种风门、电动阀门驱动器的检查与测试; 按产品说明书的要求确认该设备的电源、电压、频率、温、湿度是否与实际相符; 确认各种驱动器的内外部连接线是否正确； 手动检查：首先将驱动器切换至手动档，然后转动手动摇柄，检查驱动器的行程是否在0100%范围内; 在确认手动检查正确后,在现场按产品说明书要求，模拟其输入信号或者从DDC输出AO信号，确认其驱动器动作正常; 动作试验：用程序或受控方式对全部的AO测试点逐点进行扫描测试，记录各测点的数值; 特殊功能检查：按本工程规定的功能进行检查，如保持输出功能，事故安全功能等。(6) DDC功能测试 运行可靠性测试：检测受控设备设定的监控程序、测试其受控设备的运行记录和状态.关闭中央监控主机、数据网关(包括主机至DDC之间的通讯设备），确认系统全部DDC及受控设备运行正常,重新开机后抽检部分DDC设备中受控设备的运行记录和状态，同时确认系统框图及其他图形均能自动恢复。关闭DDC电源后,确认DDC及受控设备运行正常，重新受电后确认DDC能自动受控设备的运行记录和状态并予以恢复.DDC抗干扰测试：将一台干扰源设备(例如冲击电钻）接于DDC同一电源，干扰设备开机后，观察DDC设备及其受控设备运行参数和状态运行是否正常; DDC软件主要功能及其实时性测试:按产品说明书和调试大纲的要求进行测试； DDC点对点控制:在DDC侧用笔记本电脑或现场检测器,或者在中央控制机侧手控一台被控设备，测定其被控设备运行状态返回信号的时间应满足系统的设计要求； 在现场模拟一个报警信号,测定在CRT图面和触发蜂鸣器发出报警信号的时间必须满足系统设计要求； 将测试记录至楼宇自控系统DDC箱调试记录表。第三章 AV系统3。1 系统概述本工程AV系统包括公共区域背景音乐、大宴会厅、小宴会厅、会议室、新娘房等音视频系统3.2 调试方法和步骤3.2。1 扩音系统的调试(1)开通调试前准备系统开通是为了检查系统安装的质量，系统开通前必须首先确认各类设备本身不存在质量问题后方可进行系统开通.检查各类设备的型号及安装位置是否符合设计要求。检查各类设备标注的电源电压与电源电压是否相符。检查设备连线的线缆规格与型号，线缆接续是否正确，有无松动和虚焊现象。通电前将各设备开关、旋钮置于规定位置。设备初次通电时必须预接并观察半小时,无异常现象后方可进行正常操作。各路系统开通过程中应作详细记录。(2）系统开通试验在上述各项检查中发现的问题已全部修改完毕,各项检查试验均符合要求后，可进行系统开通试验，系统的开通试验应该分设备、逐台开通.1）放大器开通 首先断开全部输出线路，拔出全部输入信号插头，将放大器的“音量调节钮旋至最小，接通电源,打开放大器开关，观察各显示信号是否正常,有无机器噪声。2)前级放大器开通当放大器开通后一切正常,可开通前级放大器。接通前级放大器电源,观察各种显示，并接通前级放大器与功率放大器的联接线。3）话筒试验当放大器和前级放大器工作正常时，将前级放大器、放大器的“音量”旋钮调至最小，插入话筒插头，给话筒以声音信号，调节“音量旋钮,在监听耳机上听声音输出。此时放大器或前级放大器的“功能”旋钮旋至话筒档。当一路话筒插孔试验完后,采用同样方法，对每个话筒输入通道进行试验.4）卡座、DVD、ipod等线性输入将前级放大器或放大器“接入线性输入通道，调节”音量”大小，观察输入信号、失真和噪声情况。5）接收调谐器开通试验接通调谐器电源，接收广播节目,试验接收情况,根据调频广播的接收效果，反复调节调频接收天线方向，以获得最佳收听效果。并观察干扰和失真情况.6)输出回路试验将前级放大器或放大器输入录音或唱片信号，把“音量开至最小,开通一路扬声设备，把“音量”调至中间位置，观察备扬声器的音量、清晰和噪声情况；然后再把“音量”旋至最大，观察有无失真;并调节扬声器音量控制器，听声音失真和音量变化情况.对于严重失真的扬声器应对其线间变压器、扬声器线圈进行检查,发现问题，应进行修复或更换。采用上述方法对每一扬声设备回路进行试验，若每一回路上的扬声器均发音正常 （即噪音小、清晰、失真小)，可开通全部扬声器、声柱，调节音量大小，反复试验多次,排除各种安装施工隐患。（3)平均声压测量对于影剧院、音乐厅、多功能厅等音响水平要求高的场所,除在设备选用上和建筑设计上采取必要的保证措施外，在安装调试时,应做平均声压测量,并通过测量来调整声柱的安装方向。平均声压的具体测量方法 (采用粉红色噪声发生器）。平均声压的声源采用粉红色噪声发生器,即白噪声发生器上的 （3dB）倍频程档.测量时馈给扬声器以1/10标称功率的粉红色噪声信号,粉红色噪声信号的频带宽度应限制在扬声器的有效频带范围内。当测试距离为r时，声级计所指示的声压即为扬声器的平均声压。测试时应尽量减少外界噪声，最好对调试场进行临时隔音处理，应在音乐厅内各处测量的声压基本相同即可；若声压相差太大，可从调节音量控制器或改变声校方向，使其音响效果满足要求.根据各个区域合用功能的不同，我们要针对每一个区域使用的音箱，和应用的用途进行调试：1）背景音乐扬声器组的声压测试,由专人在现场与相应区域的机房控制人员保持联络反映现场情况，总控室控制人员同时观测音频测试软件反映的声压及电平情况，在根据本地的测试情况进行对比，测出一个人既能清晰反馈音源的扩音，又不会影响的用户的办公和在公共区域内的谈话。2)在将每个分别的数值分别做记录，根据环境反映出各区域不同声压大小的区别，以便于用户在后期和管理和使用中，能够更加快捷的调整到适合各种场合的效果。3）而会议室或是报告厅的主扩音音箱的调试流程要更多的步骤,根据用户的使用场景，确认音箱的摆放方式以及摆放的位置,能过数字音频处理器全频音箱和低频音箱能够针对音箱本身频响的范围进行扩音，使声音的清晰度和准确度还原的更加真实.还要根据现场的噪声环境，来进行必要的降噪调节。在大的会场内，由于有很多音箱，用户离音箱的位置也大不相同，那么我们还要根据声音在空气中的传播性，对不同输出通道的音箱做延时的调整。4）麦克风的调试在扩音环节中也比较重要，用户在使用会场发言时，男声和女声有很大区别，非常容易造成音箱啸叫，通过调整均衡器，来平衡发言人的高低频率,减少啸叫的发生。5）在多功能会议室的场景中，用户在演出方面的调试也是必备的，通过麦克风与效果器的配合调试,使用户在表演歌唱的过程中，美化声音，使用户可以听到更加多样的扩音效果。3。2。2 投影系统调试1）电动屏幕的调试,要根据会议室投影仪的投射角度进行上下行程的定位，保证投影机镜头的平位延长线要与屏幕成垂直。上仰角和下倾角的高度应接近屏幕显示部分的高度，高度一致了，宽度自然就相同了。新安装的屏幕要将屏幕全部打开，垂直吊2-3小时,屏幕的显示面会更加平整,达到最好的显示效果。要保证电动屏幕升降的调试与中央控制系统的联动可靠。2）投影机的调试,吊装方式或是桌面投影的方式一样，我们要保证投影机尽可能水平放置，投影图像要靠调整投影机高低和水平位移投影机的镜头来实现,4:3的标准显示.尽可能不采用梯形校正，否则会使投影仪在显示文字的时候,使投影效果降低。在像素形状变化的过程中,使文字在过渡时出现虚影。带有镜头水平垂直或水平位移功能的投影仪，一般在项目实施中，我们要根据投影显示尺寸的大小，事先测算出,可移动的范围，之后在满足一些个别安装工艺中，可以使安装的位置更加精确。投影机焦距调整要准确,以便显示出清晰的图像。接入信号发生器，根据投影机的性能指标，选择不同的信号测试投影机的分辨率、亮度指标。同时检查投影机各通道信号显示是否正常。使用中央控制系统检测投影机的开关机、通道选择的是否受控.3）信号放大器输出电平的调整.信号放大器在调试时，应根据图像显示的色度和亮度，逐级增加进行调试。在调试过程中，线缆的长度，线缆的材质，线缆的芯径也都对信号的放大起了一点的作用，我们决不能忽视这个问题。4）信号转换器的调试，在这部分的调试过程中，先确认输出设备的显示分辨率和输入端口;根据接收端口的类型通过转换器输成相应的端口，在转换过宽程中，还要考虑各种视频格式的制式.否则会造成输出设备无法接收到正确的信息。5）输入信号连接后我们还需要投影机进行试运1-2小时，根据现场温湿度,检测投影仪的工作温度是否满足适应会议室内的温、湿度不境,如果不符合，需要根据房间的温控设备进行逐步调节，测算出设备最佳的运行环境后，将数据得交给用户,以保证显示设备的经济运行寿命能更长。3.2。3 平板显示系统调试1）接入信号发生器，根据平板显示器的性能指标，选择不同的信号测试显示器的分辨率、亮度指标。同时检查投影机各通道信号显示是否正常。使用中央控制系统检测显示器的开关机、通道选择的是否受控。2）由于多数平板电视带高频头，可直接接收有线电视节目，我们在调试过程中，也要针对电视高频头的接收性能进行测试，如达不到标准，最好能过录像机来实现此功能。3。2.4 中央控制系统调试中央控制系统的调试工作，在中心多媒体会议系统及视频会议系统施工项目影音设备系统设计、供应及安装工程项目供应与安装工程中，将会是十分复杂的过程.1)通过厂家控制软件或标准控制软件首先测试设备的控制接口 (RS-232、422、485）是否能够正常工作，在本地是否可通过电脑或其它控制终端控制设备开、关机以及信号切换转换等。2）通过中央控制系统测试设备的受控情况 （设备开关、升降、信号切换、灯光控制等）。3）根据客户的实际使用需要，使用中央控制系统设置和调试各系统的联动.4）因系统所设计的系统电源是通过中央控制系统来实现的，我们的调试设备的受控过程中，像投影机类的产品在关机时需要进行断电的延时,我们要先接临时的常供电，这路电源是不受控的,待中央系统的延时断电功能调试完毕后，再将这部分受控设备接入中央系统供电。5)在设计系统启动和关闭的过程中，我们还要根据设备的物性来确认什么设备最先开启,什么设备最后开启,而且开始的时间也需要通过软件方面进行调整，以免设备在同一时间启动时,供电电流过大，而造成突然断电的情况发生。6)在调试过程中，还需要加入一些更加人性化的技术,用户在使用显示设备后必然会要求室内的光线要相对暗一些，我们就会根据中央系统的联动性，同时激活室内的灯光控制，简化用户在使用过程中多余的操作.7）在控制界面的方面，我们会针对设备的操作,将设备不用或不尝用的按钮尽可能的取消，这样才能达到我们中控系统的简单化和智能化，才能使用户操作起来更加得心应手。8）部分控制界面在与网络管理的共享中要实现一致，那么我们首先要确保防火墙安装到位后，现将我们的中央系统连接至网络中,以必免电脑病毒直接侵害我们的中央控制程序。9）在中控系统的调试过程中，我们还要根据用户的要求，使系统做到尽可能的节能和环保，当用户在使用完系统后关闭时,我们的中央系统会将可切断的电源全部切断,减少设备待机时无用的电能消耗，这也是体现中央控制系统人性化的重要的一面。第四章 调试安全措施和应急方案4.1 调试安全管理目标本项目机电系统综合调试的安全管理目标是:达到“五无”，即“无死亡事故，无重大伤人事故,无重大机械事故，无火灾，无中毒事故”.4。2 调试安全管理措施1） 调试作业前对施工工具、机具设备、防护用品进行检查，发现问题及时处理或报告；2） 搬运脚手架、梯子等笨重物品时，应组织足够的人力；3） 高空作业时必须使用安全带，禁止上下一线同时作业,调试工具禁止放在设备机件上及杆件上.禁止在调试现场乱扔物品。4） 使用的调试仪器、梯子等工具，应由专人负责,人离开时，必须将工具妥善放好，严禁阻碍调试现场疏散通道。5） 调试过程中，必须严格执行安全操作规程,实施规范化作业,做到管理人员不违章指挥，工人不违章作业，将“安全第一、预防为主”的方针落实到实处。6） 调试组不定期组织安全检查工作,发现事故隐患,要及时进行分析，并做到“三不放过。7） 三不动：未联系登记好不动，对设备的性能状况不清楚不动，正在使用中的设备不动;8） 三不离:设备有异状，未查清原因不离，影响设备正常使用,未修复不离，作业完毕后，未完成好不离;9） 调试人员进入调试现场，必须佩戴安全帽，穿工作服、工作鞋。4。3。2 触电应急方案发现有人触电，首先要尽快使触电者脱离电源,然后根据触电者的具体症状进行对症施救。触电急救的要点是动作迅速,救护得法,切不可惊慌失措，束手无策。要贯彻“迅速、就地、正确、坚持的触电急救八字方针。1 将出事附近电源开关刀拉掉、或将电源插头拔掉，以切断电源；2 用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或者将触电者拨离电源；3 必要时可用绝缘工具（如带有绝缘柄的电工钳、木柄斧头以及锄头）切断电源线;4 救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源;5 如果触电者由于痉挛手指紧握导线缠绕在身上，救护人可先用干燥的木板塞进触电者身下使其与地绝缘来隔断入地电流,然后再采取其它办法把电源切断；6 如果触电者触及断落在地上的带电高压导线，且尚未确证线路无电之前，救护人员不可进入断线落地点810米的范围内，以防止跨步电压触电。进入该范围的救护人员应穿上绝缘靴或临时双脚并拢跳跃地接近触电者。触电者脱离带电导线后应迅速将其带至810米以外立即开始触电急救.只有在确证线路已经无电，才可在触电者离开触电导线后就地急救；7 夜间发生触电事故时，应考虑切断电源后的临时照明问题，以利救护；8 触电者未失去知觉的救护措施:应让触电者在比较干燥、通风暖和的地方静卧休息,并派人严密观察，同时请医生前来或送往医院诊治.9 触电者已失去知觉但尚有心跳和呼吸的抢救措施:应使其舒适地平卧着,解开衣服以利呼吸,四周不要围人，保持空气流通,冷天应注意保暖，同时立即请医生前来或送往医院诊治。10 对“假死”者的急救措施:当判定触电者呼吸和心跳停止时,应立即按心肺复苏法就地抢救。方法如下:a。 通畅气道。第一,清除口中异物.使触电者仰面躺在平硬的地方，迅速解开其领扣、围巾、紧身衣和裤带。如发现触电者口内有食物、假牙、血块等异物，可将其身体及头部同时侧转，迅速用一只手指或两只手指交叉从口角处插入,从口中取出异物，操作中要注意防止将异物推到咽喉深入.第二，采用仰头抬颊法畅通气道。操作时,救护人用一只手放在触电者前额,另一只手的手指将其颏颌骨向上抬起，两手协同将头部推向后仰,舌根自然随之抬起、气道即可畅通。为使触电者头部后仰，可于其颈部下方垫适量厚度的物品,但严禁用枕头或其他物品垫在触电者头下。b。 口对口(鼻)人工呼吸。使病人仰卧,松解衣扣和腰带，清除伤者口腔内痰液、呕吐物、血块、泥土等,保持呼吸道通畅。救护人员一手将伤者下颌托起，使其头尽量后仰,另一只手捏住伤者的鼻孔，深吸一口气，对住伤者的口用力吹气，然后立即离开伤者口，同时松开捏鼻孔的手。吹气力量要适中,次数以每分钟1618次为宜。第五章 调试记录表格30楼宇自控系统DDC箱调试记录表DDC箱编号DDC箱型号地址码编号位置序号点型端子号点名说明监控型号网线型线型功能实测备注1DI23AI45DO67AI8备注或其他故障描述调试方签字:日期：见证方签字：日期:
