电网调度运行操作管理规定.doc

1 中国南方电网调度运行操作管理规定
2 术语和定义
2。1调度管理
2.1.1调度管辖范围:电网设备运行和操作指挥权限的范围。
2。1.2调度指令:电网调度机构值班调度员对其下级值班调度员或调度管辖厂站值班员发布有关运行和操作的指令。
1) 综合令:是指发令人说明操作任务、要求、操作对象的起始和终结状态，具体操作步骤和操作顺序项目由受令人拟定的调度指令。只涉及一个单位完成的操作才能使用综合令.
2) 单项令:是指由值班调度员下达的单项操作的操作指令.
3） 逐项令：是指根据一定的逻辑关系，按顺序下达的综合令或单项令。
2.1。3许可操作：值班调度员对下级值班调度员或厂站值班员提出的操作申请予以许可(同意）。
2.1。4 直接操作：值班调度员直接向厂站值班员发布调度指令的操作方式。
2。1.5委托操作：调度机构将其调管设备的操作权委托其它调度机构的操作方式.
2。1。6间接调度：值班调度员通过下级值班调度员向厂站值班员转达调度指令的调度方式。
2。2设备状态
2。2.1一次设备状态
1） 运行状态：是指设备或电气系统带有电压，其功能有效。母线、
17

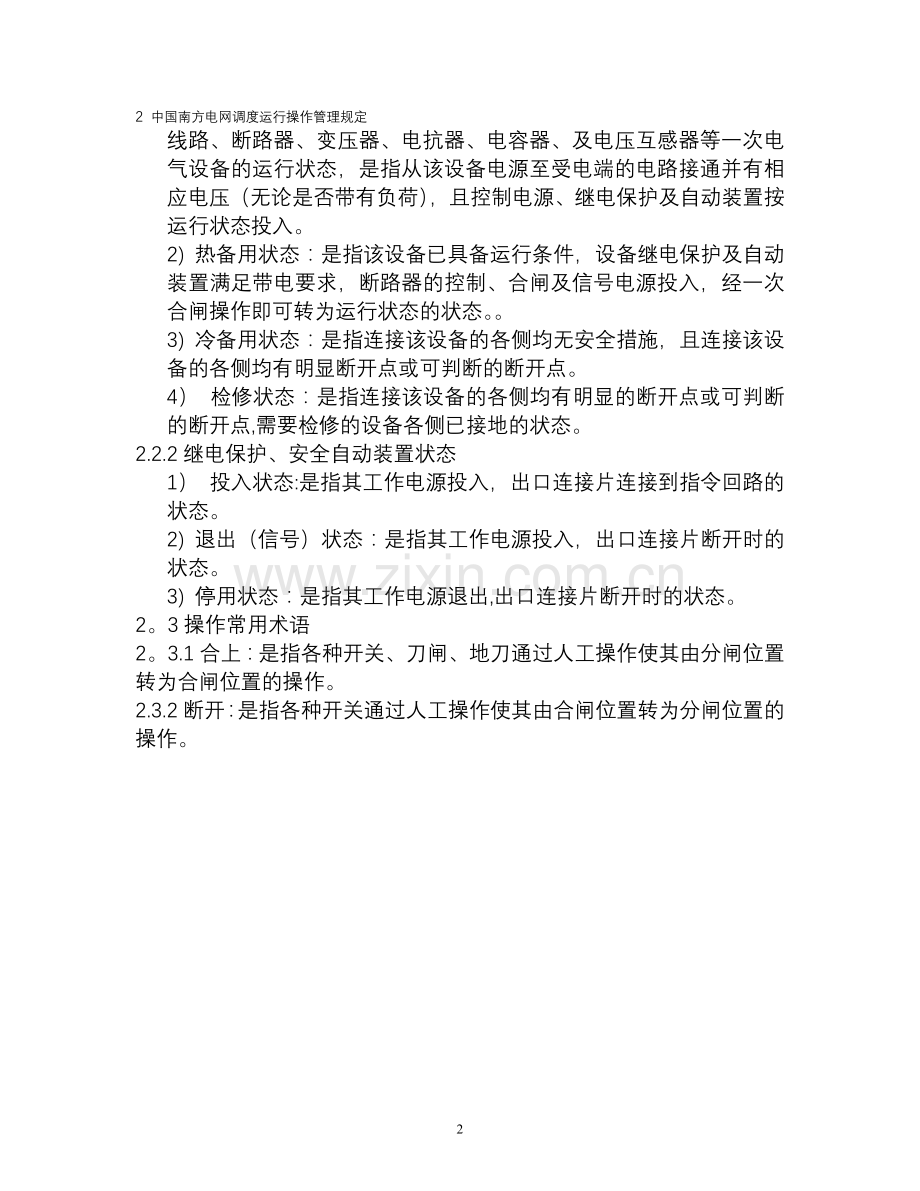

2 中国南方电网调度运行操作管理规定
线路、断路器、变压器、电抗器、电容器、及电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压（无论是否带有负荷），且控制电源、继电保护及自动装置按运行状态投入。
2) 热备用状态：是指该设备已具备运行条件，设备继电保护及自动装置满足带电要求，断路器的控制、合闸及信号电源投入，经一次合闸操作即可转为运行状态的状态。。
3) 冷备用状态：是指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。
4） 检修状态：是指连接该设备的各侧均有明显的断开点或可判断的断开点,需要检修的设备各侧已接地的状态。
2.2.2继电保护、安全自动装置状态
1） 投入状态:是指其工作电源投入，出口连接片连接到指令回路的状态。
2) 退出（信号）状态：是指其工作电源投入，出口连接片断开时的状态。
3) 停用状态：是指其工作电源退出,出口连接片断开时的状态。
2。3操作常用术语
2。3.1合上：是指各种开关、刀闸、地刀通过人工操作使其由分闸位置转为合闸位置的操作。
2.3.2断开：是指各种开关通过人工操作使其由合闸位置转为分闸位置的操作。
3 中国南方电网调度运行操作管理规定
2。3。3拉开：是指各种刀闸、地刀通过人工操作使其由合闸位置转为分闸位置的操作。
2.3。4投入、停用、退出：是指使继电保护、安全自动装置等设备达到指令状态的操作.
4 中国南方电网调度运行操作管理规定
3 一般原则
3。1 南方电网设备的运行操作应根据调度管辖范围的划分，实行统一调度，分级管理。各级调度对其调度管辖范围内的设备发布调度指令，并对其正确性负责.特殊情况下，上级调度机构的值班调度员可对下级调度机构管辖的设备直接发布操作指令，但事后应及时通知下级调度机构的值班调度员。
3.2 下级调度机构的操作对上级调度机构所管辖设备运行或电网安全有影响时，必须得到上级调度机构值班调度员许可后方可进行。上级调度机构的操作对下级调度管辖系统有影响时，上级调度机构值班调度员应提前通知有关下级调度机构值班人员。
3。3 厂站值班员接受上级调度机构值班调度员的调度指令，并对执行调度指令的正确性负责。
3.4厂站值班员在接受调度指令时，如认为该调度指令不正确，应立即向发布该调度指令的值班调度员报告，当发布该调度指令的值班调度员重复该指令时,受令人必须迅速执行。如执行该指令确危及人身、设备安全时，受令人应拒绝执行,同时将拒绝执行的理由及改正指令内容的建议报告发令的值班调度员和本单位主管领导。
3。5厂站值班员在遇有危及人身、设备安全的紧急情况时，可根据现场规程规定先行处理，处理后应立即报告值班调度员。
3。6倒闸操作时应使用《中国南方电网调度术语》及本规定所规定的标准调度术语，设备冠以电压等级、双重命名（设备名称及编号）。
3。7 可不填写调度操作指令票的操作有：
5 中国南方电网调度运行操作管理规定
3。7。1事故处理；
3.7.2断合开关的单一操作；
3.7.3发电机组启停、解并列及有功、无功功率调整;
3。7.4串补运行状态和旁路状态的相互转换;
3。7.5继电保护的投退操作；
3。7.6许可操作；
3.7.7涉及到设备启动、调试的操作(值班调度员按有关启动、调试方案执行）.
3.8 正常情况下，应尽可能避免在交接班期间进行操作。如在交接班期间必须进行操作时，应推迟交接班或操作告一段落后再进行交接班。
3。9一次设备操作前，值班调度员和厂站值班员应相互核实设备状态。
3.10值班调度员在操作前根据操作任务需要可发布操作预令。
3。10.1厂站值班员接受操作预令后，应根据操作预令要求编制好现场操作票，并报值班调度员。
3。10。2操作预令不具备操作效力，现场操作仍应以值班调度员正式下达操作指令为准。
3.11操作过程中发生异常或故障，厂站值班员应根据现场规程处理并尽快汇报值班调度员。
3.12 任何情况下都严禁“约时”停、送电；严禁“约时”开始或结束检修工作,严禁“约时"投、退重合闸.
3.13 进行保护、安全稳定装置操作时应使用其调度命名。
6 中国南方电网调度运行操作管理规定
3。14 除值班调度员明确要求外，任何安全稳定装置、保护的操作涉及到相关具体压板、把手、控制字修改等方面时，由厂站值班员按定值单和有关规程规定要求操作。现场运行规程中应明确安全稳定装置、保护的压板、把手、控制字修改等的具体操作要求和操作细则。
7 中国南方电网调度运行操作管理规定
4 操作模式
根据调管范围的划分，南方电网调度操作模式可分为直接操作、委托操作、配合操作、转令操作和许可操作.
4.1 正常情况下，各级调度对其调管范围内设备采用直接操作模式。
4.2 同一厂站内的设备，分属不同调度调管，经相关方值班调度员协商后，可采取委托操作方式将其中一方调管设备委托另一方值班调度员操作。
4.2.1 委托操作前,相关方值班调度员应明确委托操作范围、操作对象目标状态及有关注意事项,并由委托方值班调度员通知相关运行单位值班人员。
4.2.2 委托操作期间，如委托范围内设备发生异常，原则上由受委托方值班调度员负责处理。
4.2.3 委托操作完成后，受委托方值班调度员应及时通报委托方值班调度员,委托方值班调度员应向现场核实并记录清楚。
4.2。4 委托关系有效性仅限于操作过程.委托操作完成后，委托方值班调度员应及时通知受委托方值班调度员及相关运行单位值班人员委托关系结束.
4。3 线路两侧设备由不同调度调管，且相关方调度在线路对侧厂站无调管权时，应采用配合操作。
配合操作前，相关方值班调度员应协商一致,明确操作任务、内容、顺序及异常处理等有关事项.操作期间,相关方值班调度员应及时相互通报操作情况。
8 中国南方电网调度运行操作管理规定
4。4 间接调度设备的操作，一般采用转令方式。
4.4.1转令操作由发令方值班调度员向转令方值班调度员下达调度指令，转令方值班调度员接受发令方值班调度员的调度指令后,向厂站值班员下达执行。发令方值班调度员和转令方值班调度员对各自所发布调度指令的正确性负责。
4.4。2当出现威胁电网安全，不采取紧急措施就可能造成严重后果的情况时，发令方值班调度员也可采用直接操作,直接向该厂站值班员发布紧急处理的调度指令，事后通报转令方值班调度员。厂站值班员在执行后应向所有有关方值班调度员汇报执行情况。
4.5 调度许可操作适用于只涉及一个单位的操作。
许可操作必须有独立的许可操作记录，且一次和二次许可操作记录应相互独立。
9 中国南方电网调度运行操作管理规定
5 操作指令
5.1 调度操作指令分为综合令、单项令和逐项令，逐项令中可包含综合令。
5。2 值班调度员在发布调度操作指令前应先交待操作目的和任务。
5.3 对于只涉及一个单位的操作才能使用综合令。可以下达综合令操作的设备有：变压器、母线、开关、低压电抗器、低压电容器、交流滤波器、串补、电压互感器、继电保护及安全自动装置.
5.4 对于一个操作任务,凡涉及两个及以上单位共同配合，并按一定逻辑关系才能进行的操作，应使用逐项令。
10 中国南方电网调度运行操作管理规定
6 操作管理
6.1一次设备（线路除外)转检修状态后，厂站值班员可根据工作需要自行操作停电范围内一次设备（与带电系统作为明显断开点的刀闸除外)。设备复电前厂站值班员应将设备状态恢复至停电时状态，并报值班调度员。
6.2 35kV低压电抗器和低压电容器由厂站值班员根据上级调度机构下达的本厂（站）电压曲线自行投退。如需在设备上工作，由厂站值班员根据工作需要提出操作申请,经值班调度员许可后操作。值班调度员根据电网运行需要，也可直接下令操作。
6.3交流滤波器的操作由厂站值班员根据工作需要提出操作申请，经值班调度员许可后操作.
6。4厂（站）变压器中性点接地方式的调整，由厂站值班员提出申请,经值班调度员许可后，厂站值班员按有关规程规定操作.
6.5进行电压互感器状态转换操作时，其二次侧开关由厂站值班员按有关规程自行操作。
6.6对于影响本厂(站)用电的设备操作，厂站值班员在操作前应先按有关规程自行倒换好本厂（站）用电。
6。7继电保护的操作一般以许可操作模式进行。
6.8一次设备停电转冷备用（检修）状态后，由厂站值班员根据工作需要向值班调度员提出保护操作申请,经值班调度员许可后操作。
6。9一次设备复电转热备用状态前，厂站值班员应核实设备保护情况，并报值班调度员。经值班调度员许可后，厂站值班员按保护定值单要
11 中国南方电网调度运行操作管理规定
求投入该设备相关保护.
6.10设备的非电气量保护，由运行单位负责，厂站值班员根据现场规程规定自行操作。但重瓦斯保护的投退，须征得值班调度员许可。
6。11短引线保护投退由厂站值班员按定值单要求和现场规程规定执行。现场规程规定应明确短引线保护的具体操作细则。
6.12一个半开关结线的线路停运而对应开关恢复运行时，厂站值班员应在开关处于热备用状态时先自行退出该线路辅助保护中的收信直跳功能。线路复电前，厂站值班员应先自行投入该线路辅助保护中的收信直跳功能。
6。13线路重合闸退出时，如对应线路保护中有勾三跳压板时，厂站值班员应先自行投入该勾三跳压板。线路重合闸恢复后,厂站值班员应先自行退出所投勾三跳压板。
12 中国南方电网调度运行操作管理规定
7 一次设备调度操作指令格式
7。1综合令
7.1。1变压器
将××主变由
运行状态
转为
检修状态
热备用状态
冷备用状态
冷备用状态
热备用状态
检修状态
运行状态
7。1。2母线
将××母线由
运行状态
转为
检修状态
热备用状态
冷备用状态
冷备用状态
热备用状态
检修状态
运行状态
7.1.3开关
将××开关由
运行状态
转为
检修状态
热备用状态
冷备用状态
冷备用状态
热备用状态
检修状态
运行状态

13
7。1。5电容器
将××电容器由
运行状态
转为
检修状态
热备用状态
冷备用状态
冷备用状态
热备用状态
检修状态
运行状态

7.1.8倒母线
将××开关由××母线运行倒至××母线运行
将××母线上运行的所有开关倒至××母线上运行
7。1.9 电压互感器状态转换操作
将××电压互感器由
运行状态
转为
检修状态
冷备用状态
冷备用状态
检修状态
运行状态
7.2单项令
7。2.1开关（断路器）
断开XX开关（断路器）
合上XX开关（断路器）
用XX开关（断路器）同期合环
用XX开关（断路器)同期并列
7.2.2刀闸（隔离开关)
拉开XX刀闸（隔离开关)
合上XX刀闸(隔离开关）

15 中国南方电网调度运行操作管理规定
7。2。3地刀(接地隔离开关）
拉开XX地刀（接地隔离开关）
合上XX地刀（接地隔离开关）
