机电工程联调联试试运行方案.doc

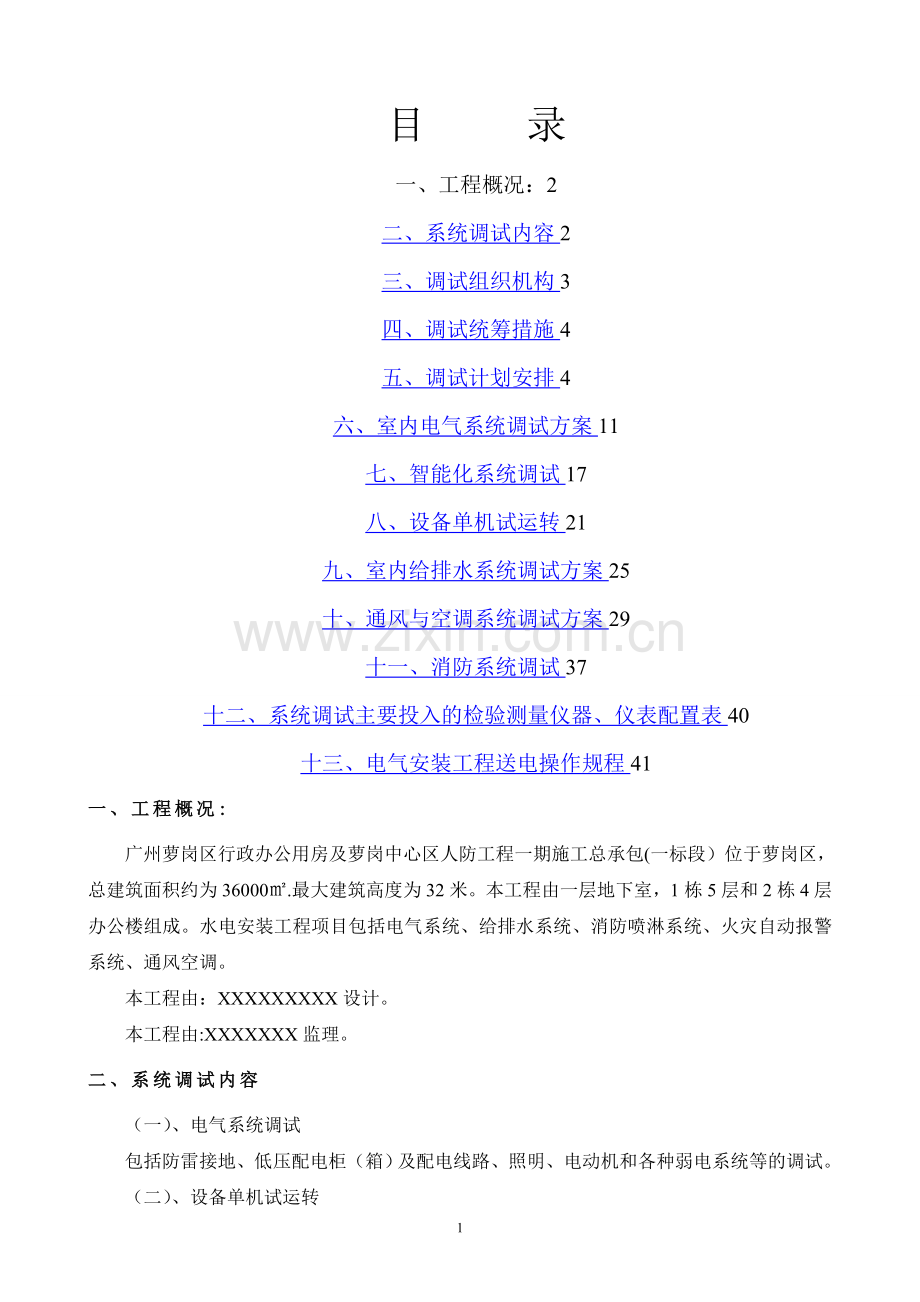

目 录
一、工程概况：2
二、系统调试内容2
三、调试组织机构3
四、调试统筹措施4
五、调试计划安排4
六、室内电气系统调试方案11
七、智能化系统调试17
八、设备单机试运转21
九、室内给排水系统调试方案25
十、通风与空调系统调试方案29
十一、消防系统调试37
十二、系统调试主要投入的检验测量仪器、仪表配置表40
十三、电气安装工程送电操作规程41
一、工程概况:
广州萝岗区行政办公用房及萝岗中心区人防工程一期施工总承包(一标段）位于萝岗区，总建筑面积约为36000㎡.最大建筑高度为32米。本工程由一层地下室，1栋5层和2栋4层办公楼组成。水电安装工程项目包括电气系统、给排水系统、消防喷淋系统、火灾自动报警系统、通风空调。
本工程由：XXXXXXXXX设计。
本工程由:XXXXXXX监理。
二、系统调试内容
（一）、电气系统调试
包括防雷接地、低压配电柜（箱）及配电线路、照明、电动机和各种弱电系统等的调试。
（二）、设备单机试运转
包括本工程的空调设备、给排水设备及相关的机电设备的单机试运转.
（三)、给排水系统调试
包括给水管道的冲洗、给排水设备的调试、排水试验及系统调试等。
（四）、通风空调系统调试
包括中央空调系统调试、通风系统调试。
（五）、消防系统调试
包括消防自动喷水灭火系统调试、消防自动报警系统调试。
(六)、调试重点
本工程机电设备系统多，设备先进，其中通风空调系统、消防系统、建筑智能信息系统调试工作量大，技术要求高,这三个系统的调试质量、工期直接关系本工程能否顺利竣工验收，为本工程调试重点和关调试关键路径所在。
针对以上特点，拟在组织系统调试时采取以下对策：
1、成立调试集中管理机构,对各机电设备系统调试实行调试实行统一指挥、统一管理、统一协调、统一管理,减少及避免各系统同时进行调试相互干扰、相互制约，相互冲突的发生.
2、系统调试需要用大量的水和电，严格控制关键系统的安装，精心安排尽早送出市政水、电，为各机电设备系统调试创造便利条件。
3、为了确保工期，应做到边施工边调试。密切配合各专业施工,对有条件调试的先进行调试。

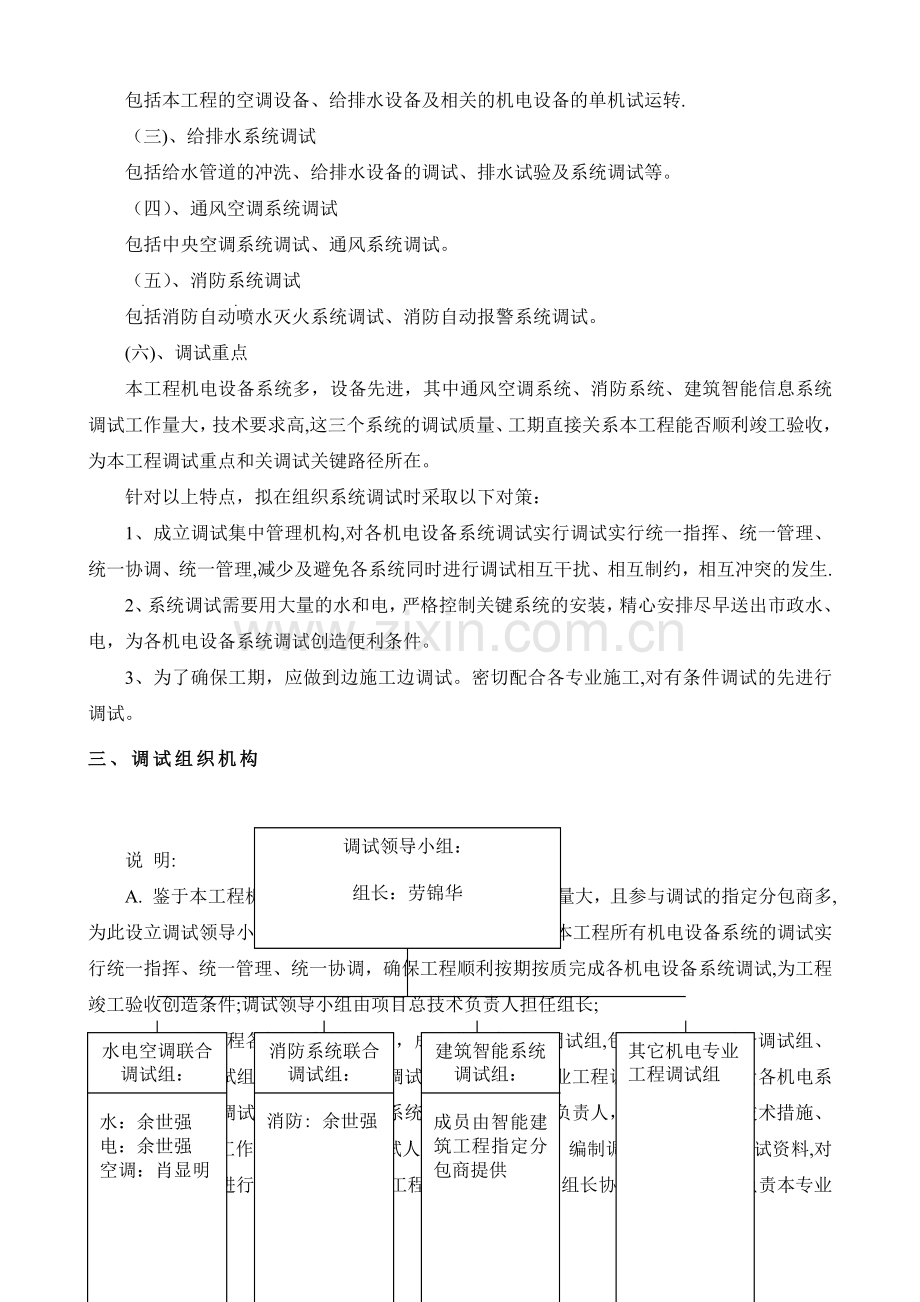

三、调试组织机构

调试领导小组：

组长：劳锦华
水电空调联合调试组：

水：余世强
电：余世强
空调：肖显明
消防系统联合调试组：

消防: 余世强
建筑智能系统调试组：

成员由智能建筑工程指定分包商提供
其它机电专业 工程调试组
第二类工程机电设备系统调试
第三类工程机电设备系统调试

说 明:
A. 鉴于本工程机电设备系统多，设备先进，调试工作量大，且参与调试的指定分包商多,为此设立调试领导小组机构,负责工程调试的总体领导，对本工程所有机电设备系统的调试实行统一指挥、统一管理、统一协调，确保工程顺利按期按质完成各机电设备系统调试,为工程竣工验收创造条件;调试领导小组由项目总技术负责人担任组长;
B. 根据本工程各机电系统的不同，成立若干个联合调试组,包括水电空调联合调试组、消防系统联合调试组、建筑智能系统调试组及其它机电专业工程调试组，具体负责各机电系统调试；各联合调试组组长系本机电系统调试工作的技术负责人，对调试工作的技术措施、调试进度、调试工作质量负责，对调试人员进行技术交底，编制调试方案，审核调试资料,对重要的系统调试进行指导,负责与监理工程师的进行协调;副组长协助组长的工作，负责本专业调试的实施及日常调试工作的安排，在调试过程中提供技术安全指导等；
C. 各调试组必须服从调试领导小组的管理，调试过程中若发生互相干扰、互相制约,可通过调试领导小组友好协商处理解决。
四、调试统筹措施
1、调试计划统筹
各联合调试组以总控计划为依据,编制各自的月度进度计划,上报调试领导小组进行总体协调和审批后,提交给各联合调试组组织实施.
调试过程中涉及施工临电、临水使用时，要详细说明负荷用量及时间，以便统一合理安排，均衡调试施工。
2、人员统筹
各联合调试组必须确保有足够的专业技术人员进行调试和负责本组内的人员调配。若调试工作需要其它机电系统调试组的参与配合,可向调试领导小组提出书面申请并详细说明配合要求，由调试领导小组统一协调安排。
3、调试仪器、设备
各联合调试组调试用仪器、设备在调试前向调试领导小组提交清单备案。所有仪器、设备必须符合国家计量管理规定,性能良好并在有效检定周期内。本调试组仪器清单见附页。
4、施工与技术协调
每周定期由调试领导小组组长召开协调会,汇报各自的调试进度及质量情况，及时解决调试过程中发生的技术问题和存在困难。
建立有效的质量信息反馈渠道，各联合调试组对调试过程中发现的施工质量、设备、设计问题及时向项目总工程师反馈，由调试领导小组协调有关方面尽快处理。
五、调试计划安排
1、编制说明
(1）、根据工程总控计划的安排，本工程的竣工日期为2008年10月31日；
（2）、本计划的关键点为业主提供的总控计划中的市政供电日期：2008年10月31日、供水日期:2008年10月31日；为确保工期，建议甲方在适合的前提下,提早半个月提供市政电、水；
3、系统调试计划时间表：
地下室空调及防排烟系统调试计划表
序号

设备名称
系统调试时间
备注
1
空 调 机 房 设 备
水冷离心式冷水机组
8月1日～8月25日
甲方提供
2
水冷螺杆式冷水机组
8月1日~8月25日
甲方提供
3
冷凝器自动在线清洗装置

4
定压排气自动补水装置
8月27日～9月2日

1
空调 机房 设备
配套
压差旁通器
8月27日～9月2日

2
全智动水质处理站
8月27日～9月2日

3
分集水器
8月1日～8月10日

4
电动调节蝶阀
8月1日~8月10日

5
智能精密过滤器
8月1日~8月10日

6
蜗轮式蝶阀、限流止回阀
8月1日～8月10日

7
比例积分阀、静态平衡阀
8月1日～8月10日

8
电动阀门包括蝶阀
8月1日～8月10日

9
无缝钢管
8月1日～8月10日

10
保温层材料
8月1日～8月10日

11
低噪声方型横流式冷却塔
8月1日～8月10日

12
冷冻水泵，冷却水泵
8月1日～8月10日

1
地下室消防防排烟系统设备、配套
镀锌薄钢板
7月20日～7月30日

2
箱式离心（防爆）风机
7月20日~7月30日

3
箱式离心风机
7月20日～7月30日

4
高温消防离心风机
7月20日～7月30日

5
墙式排气扇
7月20日～7月30日

6
消声静压箱
7月20日～7月30日

7
微穿孔板式消声器制作安装
7月20日～7月30日

8
防火调节阀
7月20日～7月30日

9
电动防火调节阀
7月20日~7月30日

10
单层百叶风口
7月20日～7月30日

地下室给排水系统调试计划表
序号

设备名称
系统调试时间
备注
1
生活给水系统
生活无负压增压给水泵成套设备
7月10日～7月30日

2
薄壁不锈钢给水管
7月10日~7月30日

3
不锈钢阀门
7月10日～7月30日

1
地下室排水系统
潜污泵
7月20日～8月5日

2
内涂塑镀锌钢管
7月20日～8月5日

3
阀门、止回阀、
7月20日～8月5日

1
消防给水系统设备、成套
消防栓水泵、稳压水泵成套设备
8月5日~8月10日

2
消防喷淋水泵、稳压水泵成套设备
8月5日～8月10日

3
内涂塑镀锌钢管
8月5日～8月10日

4
管道卡箍式成套配件
8月5日～8月10日

5
阀门、信号阀、止回阀、防爆波阀、截止阀
8月5日~8月10日

6
消防箱、消火栓、消防水带、消防卷盘、磷酸胺盐干粉手提灭火器
8月5日~8月10日

7
湿式报警
8月5日～8月10日

8
闲式直立喷头
8月5日~8月10日

9
水流指示器
8月5日~8月10日

10
水泵接合器
8月5日~8月10日

防火卷帘
8月5日～8月10日

地下室电气系统调试计划表
序号

设备名称
系统调试时间
备注
1
低压系统
空调机房低压配电屏
6月20日~8月10日
甲方提供
2
发电机
6月20日～8月10日
甲方提供
1
地下室电气设备、成套
污水泵配电箱
6月25日~7月25日

2
水泵房配电屏
6月25日~7月25日

3
风机房配电箱
6月25日～7月25日

4
防火卷帘配电箱
6月25日～7月25日

5
应急照明配电箱
6月25日～7月25日

6
照明配电箱
6月25日～7月25日

7
桥架
6月5日~8月5日

8
镀锌电线管
6月5日~8月5日

9
电线
6月15日~6月25日

10
电缆
7月25日～8月10日

11
开关
7月25日～8月12日

12
吸顶灯
7月25日～8月12日

13
应急灯，疏散指示灯
7月25日～8月12日

14
日光灯
7月25日～8月12日

1
消防报警系统设备、配套
区域报警显示器
7月15日~8月15日

2
智能烟感、温感探测器
7月15日～8月15日

3
气体灭火控制盘
7月15日～8月15日

4
模块箱、输入模块
7月15日～8月15日

5
多芯控制电缆
7月15日～8月15日

6
吸顶式喇叭及其它报警产品
7月15日~8月15日

7
电话插座
7月15日～8月15日

8
双绞电线
6月1日～7月30日

9
弱电桥架
5月15日～7月10日

10
镀锌电线管
5月15日～7月10日

A1、A2、A3栋空调系统调试计划表
序号

设备名称
系统调试时间
备注
1
空调系统设备、成套
风冷式冷水机组

甲方提供
2
冷冻水泵
7月20日～8月10日

4
管道式离心风机
7月20日～8月10日

5
立式空气处理器
7月20日～8月10日

6
卧式空气处理器
7月20日~8月10日

7
风机盘管
7月20日～8月10日

8
智能空调、分体空调
7月20日～8月10日

9
立式新风空调器
7月20日～8月10日

10
吊顶式新风空调器
7月20日～8月10日

11
电动防火调节阀
7月20日~8月10日

12
防火调节阀
7月20日~8月10日

13
无缝纲管
7月20日～8月10日

14
镀锌钢板
7月20日～8月10日

15
新风管保温管
7月20日~8月10日

16
铜阀门、蝶阀、自动排气阀、电动阀、浮球阀
7月20日～8月10日

17
水管保温层
7月20日~8月10日

1
配合二次装修
排气扇
7月30日～8月12日

2
单层百叶风口
7月30日～8月12日

3
方形散流器
7月30日~8月12日

1
楼梯排烟系统
光触媒
7月20日~8月10日

2
消声静压箱
7月15日～8月1日

3
电动排烟口
7月15日～8月1日

4
箱式离心风机
7月15日～8月1日

5
离温消防离心风机
7月15日～8月1日

6
单层百叶风口
7月15日~8月1日

7
电动防火调节阀
7月15日～8月1日

A1、A2、A3栋电气和消防报警系统调试计划表
序号

设备名称
系统调试时间
备注
1
电气系统设备、成套
照明配电箱包括动力，
7月10日～7月30日

2
应急照明配电箱
7月10日～7月30日

3
电梯屏、防火卷帘配电箱
7月10日～7月30日

4
桥架
7月10日～7月30日

5
镀锌电线管
7月10日～7月30日

6
电线
7月10日～7月30日

7
电缆
7月10日～7月30日

1
配合二次装修
应急灯，疏散指示灯
8月1日～8月10日

2
格栅灯
8月1日～8月10日

3
地板插座
8月1日～8月10日

4
筒灯、吊灯
8月1日～8月10日

5
开关插座
8月1日～8月10日

3
消防报警设备、成套
多芯控制电缆
7月25日~8月10日

4
双绞电线
7月25日~8月10日

5
镀锌电线管
7月25日～8月10日

6
弱电桥架
7月25日～8月10日

7
模块箱、输入模块
8月5日～8月15日

配合二次装修
气体灭火控制盘
8月5日～8月15日

8
报警电话插座
8月5日～8月15日

9
吸顶式喇叭及其它报警产品
8月5日～8月15日

10
区域报警显示器
8月5日～8月15日

11
专警通信盘和其它控制盘
8月5日～8月15日

12
支线联动控制盘
8月5日～8月15日

13
CRT图形显示
8月5日~8月15日

14
中文火灾报警控制器（上柜式）
8月5日~8月15日

警铃、
8月5日～8月15日

智能烟感，温感探测器
8月5日～8月15日

A1、A2、A3栋给排水系统调试计划表
序号

设备名称
系统调试时间
备注
1
室内给水系统
卫生间不锈钢给水管
7月5日～7月20日

2
不锈钢阀门
7月5日～7月20日

3
PVC排水管
7月5日~7月20日

1
排水系统
柔性接口排水铸铁管
6月10日～6月30日

1
配合二次装修
地漏
8月1日~8月10日

2
坐厕,蹲厕成套五金
8月1日～8月10日

3
小便斗、洗脸盆成套五金
8月1日~8月10日

1
室内消防设备、成套
内涂塑镀锌钢管
6月21日～8月15日

2
卡箍接头
6月21日～8月15日

3
消防箱、消火栓、消防水带、消防卷盘、磷酸胺盐干粉手提灭火器
6月21日～8月15日

4
湿式报警阀
6月21日～8月15日

5
水流指示器
6月21日～8月15日

6
阀门
6月21日～8月15日

7
二次装修
闭式直立喷头
6月21日~8月15日

8
吊顶型喷头
6月21日～8月15日

1
室外给排水
室外消火栓
7月25日～8月15日

2
水泵接合器
7月25日～8月15日

3
阀门
7月25日~8月15日

4
高密度聚乙烯（HDPE)
7月25日～8月15日

5
中空壁缠绕结构排水管
7月25日～8月15日

6
球墨铸铁防盗弹簧井盖
7月25日～8月15日

7
钢丝网骨架塑料复合管
7月25日～8月15日

（3）、该工程的调试分为单机单系统调试及系统联合调试两个阶段，其中单机单系统（空调系统调试除外）调试工作应基本在市政电送出前完成。冷机房中的高压电机设备需市政电供出后才进行调试；
(4）、考虑到临电的供电容量，设备单机调试时，原则上100KW以下的用临电调试，超过100KW的设备应等正式电供电后再调试,具体视供电容量而定;
（5）、其他设备的调试电源、水源由该施工组团根据临时电、临时水分布平面综合考虑.
六、室内电气系统调试方案
（一）、调试依据
1、招标文件及设计图纸
2、建筑电气工程施工质量及验收规范(GB50303-2002)
3、电气装置安装工程电气设备交接试验标准(GB50150—91)
4、电气装置安装工程电缆线路施工及验收规（GB50168—92）
5、电气装置安装工程接地装置施工及验收规（GB50169—92）
6、电气装置安装工程旋转电机施工及验收规（GB50170-92）
（二）、调试内容
1、接地系统测试
2、低压开关柜调试
3、动力配电箱、电源箱的检测与试验
4、动力和照明配电线路及远程、就地控制线路检查和测试
5、送电操作
6、设备通电试验
7、交流电动机试验
(三）、电气调试方法和步骤
（1）、准备工作
A、调试使用的仪表
B、调试前的检查：
a、检查设备的数量以及安装是否符合图纸要求；
b、检查屏箱内接线有否错漏、松动及标识是否正确、齐全并将杂物清扫干净；
c、检查屏箱内的电器元件是否齐全、无损伤。
(2）、接地系统测试
A、试验项目和标准：
电气设备、电力线路及防雷设施接地装置的试验项目和标准应符合各自的设计规定.
B、测量接地电阻的方法：
现场测量接地装置的接地电阻时，宜采用专用的接地电阻测试仪。其测量方法可按各类仪表的说明和要求方法进行操作。
C、电极的布置：
测量接地电阻时,对测量电极布置方法的要求如下:
a。 测量配电所接地体的接地电阻时，各测量电极间可成直线布置；
b。 测量大型接地体的接地电阻时,或要求消除引线互感对测量的干扰时，各测量电极间作三角形布置。
D、测量接地电阻的注意事项
测量接地装置的接地电阻时，应注意以下几点：
a。 雨后土壤潮湿时,不宜测量接地电阻；
b. 测量配电所接地体的接地电阻时,应将接地线直接引入构架的架空部分断开；
c。 测量时，电压极与电流极插入土壤的位置，应远离地下金属管道、电缆线路以及铁路轨道等较大的金属体。
（3)、低压开关柜调试：
1、外观检查
配电柜的表面是否清洁，有否碰伤、划伤、剥落，铭牌是否符合要求。
2、接地装置检查
A。 各配电柜之间应有专用的公共接地母线;
B。 配电柜的柜门、底座均应设有接地线路，用镀锌螺栓连接且有标识。
3、电流互感器的检测
A. 测量绝缘电阻，互感器的绕组及其外露的表面或作器身检查时,可接触到的铁芯应测绝缘电阻;
B。 电流互感器不能开路;
C。 检查互感器变比，应与制造厂铭牌值相符。
4、低压开关柜公共母线检查和测试
A. 母线涂漆应均匀，无起层、皱皮等缺陷;
B。 母线的相序应按以下标准排列：
a。 水平布置的交流母线,由盘后至盘面排列为A、B、C相；
b。 引下线的交流母线，由左至右排列为A、B、C相.
C. 母线颜色: A相为黄色；B相为绿色；C相为红色；中性线(不接地）为紫色；
D。 测量绝缘电阻:
a。 试验电压标准为1000V；
b. 公共母线的相间及相地绝缘电阻值应不低0。5兆欧。
5、二次回路的检查和试验
二次回路的试验项目如下：
A. 测量绝缘电阻：
二次回路的每一支路和断路、操动机构的电源回路的绝缘电阻值，均应不小于1MΩ；
B。 工频交流耐压试验:
二次回路进行工频交流耐压试验时的要求如下:
a。 试验电压标准为1000V，试验时间为1分钟，应无闪络击穿现象；
b. 当回路的绝缘电阻在10MΩ以上时，可用2500V兆欧表代替工频交流耐压试验，试验时间为1分钟，应无闪络击穿现象;
C. 检查回路结线的正确性。
对二次回路结线应进行检查,其具体要求如下:
a. 所有回路结线应按图施工，接线正确，连接可靠,标志齐全清晰。
b。 二次回路接地应设专用螺栓.
c. 引入盘、柜的电缆应排列整齐,编号清晰，避免交叉，并应固定牢固,不得使所接的端子排受到机械应力。
d。 使用于静态保护、控制等逻辑回路的控制电缆,应采用屏蔽电缆,其屏蔽层应按设计要求的接地方式予以接地。
e。 强、弱电回路不应使用同一根电缆，并应分别成束排列.
6、馈电单元检查和测试
A。 交流接触器的试验
a。 测量绝缘电阻；
b. 检查触头的同时性;
c. 检查操动机构；
d. 操动试验。
B。 机械和电气联锁试验
C. 模拟动作试验（分合各5次)
7、市电与发电机切换联络柜机械和电气联锁模拟试验
（正常切换5次)
8、低压双电源切换箱试验
A。 向双电源切换箱供电，电源指示灯应亮；
B。 合上主备用电源空气开关——合上1SF，1KM吸合,指示灯亮——合上2SF，2KM不吸合（1号电源供电，2号电源备用）；
C. 断开1SF，2KM自动吸合(备用电源投入），指示灯亮-—重新合上1SF，1KM吸合，2KM断开。
(4）、动力配电箱、电源箱的检测与试验
1、对配电箱、电源箱进行外观检验,确保其在运输、安装过程中没有受到破坏，有关标签、标志是否正确和齐全;
2、根据有关设计图纸,检查箱内元件的规格型号是否准确，接线是否牢固,有关编号是否齐全正确，并做好记录；
3、热继电器的调整，一般为额定电流的1。2倍；
4、二次回路的绝缘检查,必须大于1MΩ；
5、二次回路通电模拟试验，按设计图纸进行有关的控制功能测试。
(5)、动力和照明配电线路及远程、就地控制线路检查和测试
1、测量绝缘电阻
A. 测量线路绝缘电阻时的要求如下:
a. 100V以下的控制回路，应采用250V兆欧表进行测量；
b。 500V以下100V以上的电力线路，应采用500V兆欧表进行测量;
c。 3000V以下500V以上的电力线路，应采用1000V兆欧表进行测量；
d. 10000V以下3000V以上的电力线路，应采用2500V兆欧表进行测量，其绝缘电阻值可参照下表：
额定电压(KV)
1
3
6～10
绝缘电阻值(MΩ)
40
200
400
B. 电力电缆直流耐压试验和直流泄漏试验:塑料电缆0。6KV额定电压，直流试验电压2。4KV，试验时间15分钟;
C。 测量线路的绝缘电阻时，应将与线路相连接的断路器、用电设备、用电器具及仪表等断开.
2、检查相位
采用万用表或校线器对装置各相两侧和线路各相的相位进行校对均应正确.
3、线路校对
对多芯控制电缆在接线前应进行线路校对,并对各控制线编号。
（6)送电操作
执行《电气安装工程送电操作规程》
（7)照明试火
照明系统竣工验收前应进行试火，试验时间为连续试运行24小时。开启所有照明灯具，每两小时记录运行状态一次，连续试运行时间内应无故障。并用照度计测试照度，效果要达到设计要求。
（8）设备通电试验
1、通电试验条件
a. 系统各设备及元件，已经单体试验合格;
b. 一次回路和二次回路已经检查接线正确，连接可靠;
c. 设备元件及回路的绝缘性良好；
e。 现场障碍物清理好，临时接线均已拆除,临时断开的接头已经复原；
f。 二次回路、信号回路、控制回路的保护回路的系统调试已经完毕，相应的开关设备、元件的动作正确、可靠；
h。 已根据工程情况,配备有必要的安全设施和安全用具及灭火设备.
2、送电操作
a。 当受令人接到送电命令，并复诵无误后方可执行;
b。 送电操作必须由两人执行，其中由对设备较熟悉者作看护；
c。 送电操作时，应先检查送电单元的原来拉合位置，防止误操作；
d。 操作中，应严格执行监护制、复诵制，要求每操作一步都作复诵；
e。 送电操作时，应有专人在设备端负责验电；
f。 送电操作结束后,应在已送电单元的操作开关上挂上标示牌。
3、设备运行时应有专人负责监视，发现异常应及时断电，未查清问题原因时不得送电运行。
（9)交流电动机试验
1、测量绕组的绝缘电阻和吸收比应符合下列规定：
A。 额定电压为1000V以下,常温绝缘电阻值不应低于0。5MΩ；额定电压为1000V及以上，在运行温度时的绝缘电阻值，定子绕组不应低于每千伏1MΩ，转子绕组不应低于每千伏0.5MΩ；
B. 1000V及以上的电动机应测量其吸收比 ，吸收比不应低于1。2，中性点可拆开的应分相测量。
2、检查定子绕组极性及其连接的正确性
检查方法可采用直流感应法,万用表法或交流电压法，定子绕组的极性与连接应正确,中性点无引出者可不检查极性。
3、对100KW以上的电动机,用直流双（单）臂电桥测量电动机各相绕组直流电阻值,相互差别不应超过其最小值的2％；无中性点引出的电动机线间直流电阻，其相互差别不应超过最小值的1％，在测量时电动机应静止不动.
4、空载试验
电动机初步起动后应作空载运行试验，试验时间应不少于2小时，测量并记录其空载电流及测量定子和轴承的温升。
(四）、安全措施
A. 进入现场调试人员严格遵守现场各种规章制度；
B。 调试时，应遵守相应的操作规程;
C。 调试区域内开关房控制房应挂牌警告，专人警卫或锁好门,钥匙由专人保管；
D. 调试区域做好防火措施,布置适用的灭火器材.
(五)、试验报告的编制
系统调试好后，将测出的原始数据、记录进行整理，并将各项试验调整的资料编制成完整的调试报告,以作为交工验收的依据。
(六）、调试协调工作
1、各系统的调试应以总控计划为依据，编制各自的月度进度计划，上报调试领导小组进行总体协调和审批后，提交给各联合调试组组织实施。
2、调试过程中涉及施工临电、临水使用时，要详细说明负荷用量及时间，以便统一合理安排,均衡调试施工。
3、各联合调试组必须确保有足够的专业技术人员进行调试和负责本组内的人员调配。若调试工作需要其它机电系统调试组的参与配合，可向调试领导小组提出书面申请并详细说明配合要求，由调试领导小组统一协调安排。
4、各调试组调试用仪器、设备在调试前向调试领导小组提交清单备案.所有仪器、设备必须符合国家计量管理规定，性能良好并在有效检定周期内.
5、每周定期由调试领导小组组长召开协调会，汇报各自的调试进度及质量情况，及时解决调试过程中发生的技术问题和存在困难。
6、建立有效的质量信息反馈渠道，各联合调试组对调试过程中发现的施工质量、设备、设计问题及时向项目总工程师反馈，由调试领导小组协调有关方面尽快处理。
七、智能化系统调试
弱电系统种类很多，性能指标和功能特点差异很大，一般都是先单体设备或部件调试，而后局部或区域调试，最后整体调试.各弱电子系统的调试方法不同，在此介绍几个典型系统的调试方法。
（一）、楼宇自动化控制子系统
1、调试应具备的条件：
（1）、楼控系统的全部设备包括现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求；
（2）、楼控系统的受控设备及其自身的系统不仅安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据必须满足自身系统的安装要求；
(3）、检查楼控系统与各系统的联动、信息传输和线路敷设等必须满足设计要求。
调试程序：
楼控系统的调试通常按照下列程序进行
(二）、安全防范子系统
调试顺序为分设备调试（或自检）、分系统调试、系统联调。
单项设备的调试一般应在设备安装之前进行.能够进行单项调试的设备及其调试内容有：摄像机某些电气性能的调试（如电子快门、逆光处理、增益控制等)、配合镜头的调整(包括后截距的调整）、终端解码器的自检、云台转角限位的测定和调试、放大器的调试（视频放大器或射频放大器）以及其它一些能独立进行调试的设备、部件的调试或测试。
分系统的调试包括两个方面的内容：一个是按其功能或作用划分,另一个是按所在部位或区域划分。如传输系统的调试就是前者；而对某一路或某一个区域信号（图像信号、控制信号等）的调试就是既按功能划分,又按部位或区域划分的一种分系统的调试.分系统的调试一般说难点在于传输系统，特别是摄像机路数多、传输距离远的系统。每条线路都要进行通、断、短路测试并做出标记。
当单项设备的调试及分系统的调试进行完毕后，就可进行系统联调。在系统联调中，最重要的环节就是供电电源的正确性（不能短路、断路、供电电压要符合设备的要求)。其次就是信号线路的连接正确性、极性的正确性、对应关系的正确性（例如输入、输出的对应关系).在系统联调的过程中，也可以同时完成某些性能指标的测试，这样既利于系统的调试,又利于在调试中出现问题时作为分析判断问题的依据.
（三）、有线电视子系统
有线电视系统的调试一般按以下步骤进行:
1、系统工程的各项设施安装完毕后，应对各部分的工作状态进行调试，以使整个系统在达到设计要求的状态下正常工作；
2、前端部分的调试：
检查前端设备所用电源，应该符合设计要求；
在各电视台正常播出的情况下，在各频道天线馈线的输出端测量该频道的电平值，应与设计要求基本符合，如不符则要查明原因予以解决;
在前端输出口测量各频道的输出电平（包括调频广播电平）,通过调节各专用放大器输入衰耗器使输出口电平达到设计规定值。
3、干线放大器、支线放大器输出电平的调整:
检查被测放大器的供电器所用电源，应符合设计要求;
在每个干线放大器的输出端或输出电平测试点测量其高低频道的电平值,通过调整干线放大器内的衰耗均衡器,使其电平达到设计要求；
分配放大器的调整也按以上步骤调节.
4、测量各用户端高低频道电平值，应达到设计要求。在一个区域内(一个分配放大器所供给的用户）多数用户的电平值偏离要求时，应重新对分配放大器进行调整，使之达到要求，在系统较大，用户数较多时,可只抽测10％～20％的用户；
5、调试中应做好调试记录.
以下详细说明各部分调试方法：
①、前端调试：前端调试的任务是将前端输出信号的电平值调整到工程设计的要求值，实质上是对各频道信号电平的调整；在调试过程中可以采用彩色电视机监视前端输出信号的图像质量，达到四级即认为合格；
②、干线的调试：可在前端调试完毕后进行，也可在安装施工结束之后立即进行粗调.干线的调试着重放大器输出的电平值的调整是否适当，由于实际干线长度与设计值必定有出入，所以必须根据实际情况重新选择放大器的增益,使放大器输出电平达到工程设计要求.各频道信号电平的差值应满足国际的要求.调试过程中除用场强仪测试每个放大器的输出端每个频道电平值外，还应通过彩色电视机来收看各频道信号的图像质量;
③、分配系统的调试：分配系统通常可以在安装完成后立即进行粗调，但必须在线路放大器输入端接上一个信号源,通常可以用电视信号发生器发送彩条，调节电视信号发生器的射频信号输出电平，使线路放大器的输出电平达到工程设计值，然后用场强仪测试每根分支电缆的最末一端的用户终端盒输出的电平,观察其是否符合设计要求.同时用彩色电视机直接与终端盒相连接，观察彩条是否有失真现象。在测试电平时，电视信号发生器输出的射频信号最好是UHF频段内对应系统中最高频段的信号。分配网络的调试中，应注意电缆接头接触不良的问题，并注意输入、输出端错接而引起的输出电平过低问题,随时检查分支器的分支损耗的标称值是否与设计值一致.
（四）、综合布线子系统
1、综合布线系统的调试体现在其测试上；
2、综合布线系统按有关标准和规范验收以下内容：
检查施工走线
通过测试标准
检查施工质量
检查安全规范
3、按规范给出如下报告和软盘文件：
设计施工方案
工程验收报告
另外还提供下列资料：综合布线系统配置、布线资料，维护手册
4、为了保证工程质量，确保系统正常运行和工程的顺利移交,特制定本标准为工程竣工验收依据。包括：
产品质量验收:各供货单位向甲方提供产品的质量证明，并由甲方验证签收。
设备安装验收:应符合现行国家标准《电气装置工程施工及验收规范》及《建筑与建筑群综合布线系统工程验收规范》的规定,并应符合设计要求，所有线、管、槽的安装应牢固、整齐、无破损。
5、铜缆测试
系统采用公司自备的专用电子仪器进行测试,包括以下几项内容：
①、接线图测试
②、信号衰减测试
③、信号串扰测试
④、长度测试
测 试 项 目

标 准 要 求

接 线 图
Wire Map

12\36\45\78

长 度
LENGTH

<100m

衰 减
ATTENUATION

〈23。2dB

近 端 串 扰
NEXT

〉24db

6、光纤测试
系统包括以下内容:
①、连通性测试
②、信号衰减测试
测 试 项 目
标 准 要 求
Wavelenth(nm)850
标 准 要 求
Wavelenth（nm）1300
Maximum Attenuation（dB/km）
3。75
1.5
7、系统运行验收。当设备安装完毕并调试运行无误后，由我公司派支持人员进行系统联调，并向甲方提交调试报告。我公司认为所承担的工程项目全部完成后，书面通知甲方进行系统运行验收。甲方可会同主管部门或组织专家按合同所规定的设计及技术要求进行验收并办理验收手续。
系统测试包括电缆测试、光缆测试。详细内容参见《建筑与建筑群综合布线系统工程验收规范》.
八、设备单机试运转
设备单机试运转是在设备控制电柜（箱)试验及交流电动机试验完成前提下进行。
（一)、通风机单机试运转（包括空调机组）
1、外观检查
(1)、核对风机、电动机型号、规格及皮带轮直径是否与设计相符；
(2)、检查风机、电动机的皮带轮(联轴器）的中心是否在一条直线上，地脚螺栓已否拧紧;
(3）、检查风机进出口处柔性短管是否严密;
(4）、传动皮带松紧程度是否适合；
（5）、检查轴承处是否有足够的润滑油,加注润滑油的种类和数量应符合设备技术文件的规定;
（6）、用手动盘车时，风机叶轮应无卡碰现象；
（7)、检查风机调节阀门启闭的灵活性，定位装置的可靠性；
（8）、检查电机、风机、风管接地线连接的可靠性。
2、风阀、风口检查
（1）、关好空调器上的检查门和风管上的检查人孔门；
(2）、干管及支管上的多叶调节阀应全开；如用三通调节阀应调到中间位置；
（3）、风管内的防火阀应放在开启位置；
(4)、送、回(排)风口的调节阀应全部开启；
（5）、新风口、一次回风口前的调节阀开启到最大位置。
3、风机的启动与运转
（1）、风机经一次启动立即停止运转，检查叶轮与机壳有无摩擦和不正常的声响；
（2）、风机的旋转方向应与机壳上箭头所示方向一致；
（3）、风机启动后，如发现机内有异物时，应立即停机,设法取出异物。
（4）、风机启动时，应用钳型电流表测量电动机的启动电流,待风机正常运转后再测量电动机的运转电流。如运转电流值超过电机额定电流值时，应将总风量调节阀逐渐关小，直到回降到额定电流值。
(5）、在风机运转过程中，应以金属棒或长柄螺丝刀,仔细监听轴承内有无噪声，以判定轴承是否有损坏或润滑油中是否混入杂物。
(6）、风机运转一段时间后，用表面温度计测量轴承温度，所测量温度值不应超过设备说明书中的规定；如无规定值时可参照下表所列数值：
轴承形 式
滚动轴承
滑动轴承
滑动轴承
≤80
≤60
说明：
a。 风机经试转检查一切正常，再进行连续运转,连续运转时间为2小时；
b. 风机试运转时，兼做风管风道吹扫。为防止设备房被灰尘污染，应将该房间的送风阀关闭；
c。 新启用的风机运行一个月后，应检查皮带的松紧程度及螺栓是否有松动现象，及时予以调整、紧固.
（二）、盘管风机试运转
1、试运转前应符合下列要求
（1)、按设计要求安装；
（2）、通过试压试验无漏水现象；
（3)、冷冻供回水管经清洗干净，盘管
