格力-GPd、GPdm系列(R410A)多联机组工程设计及安装.doc

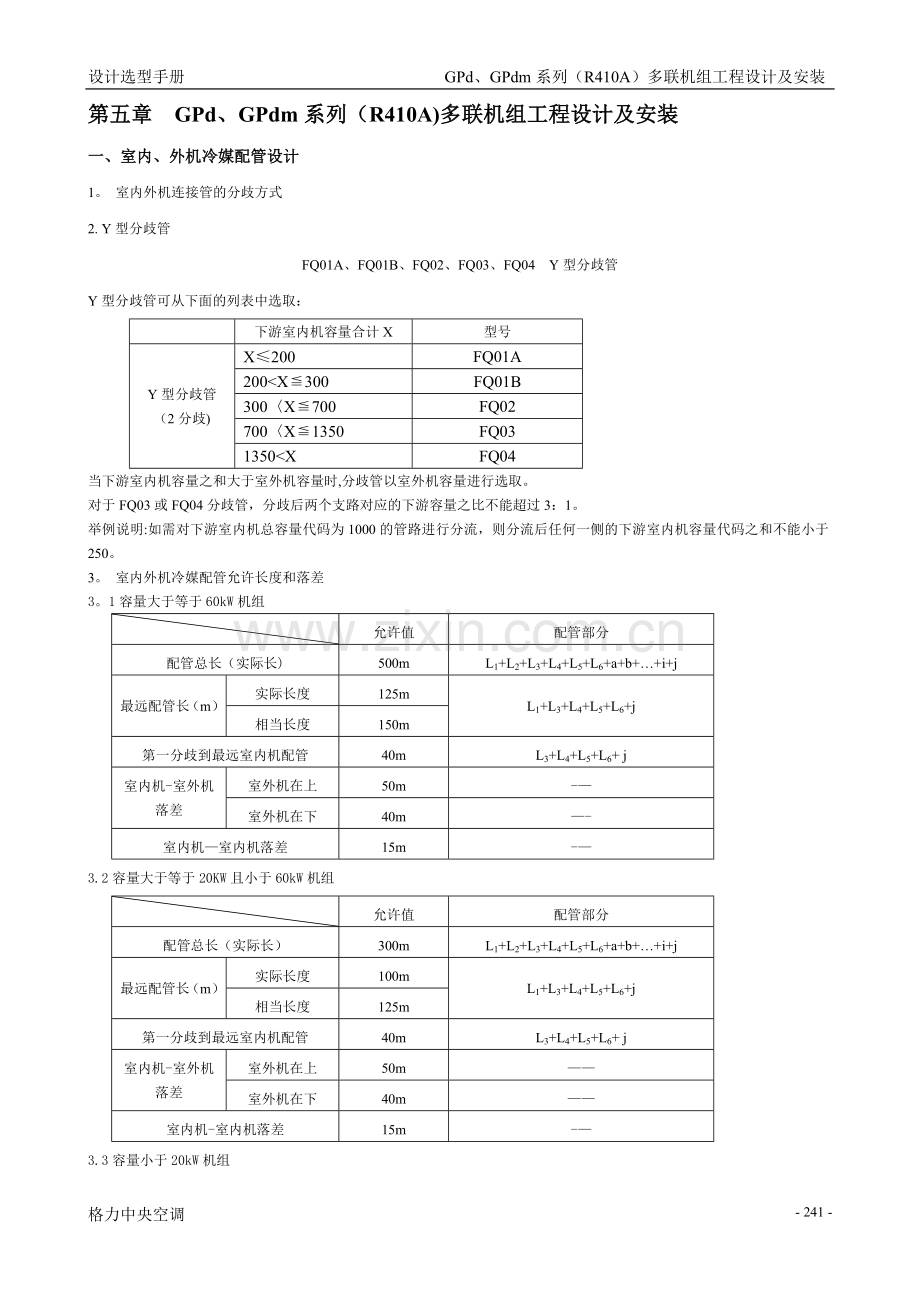

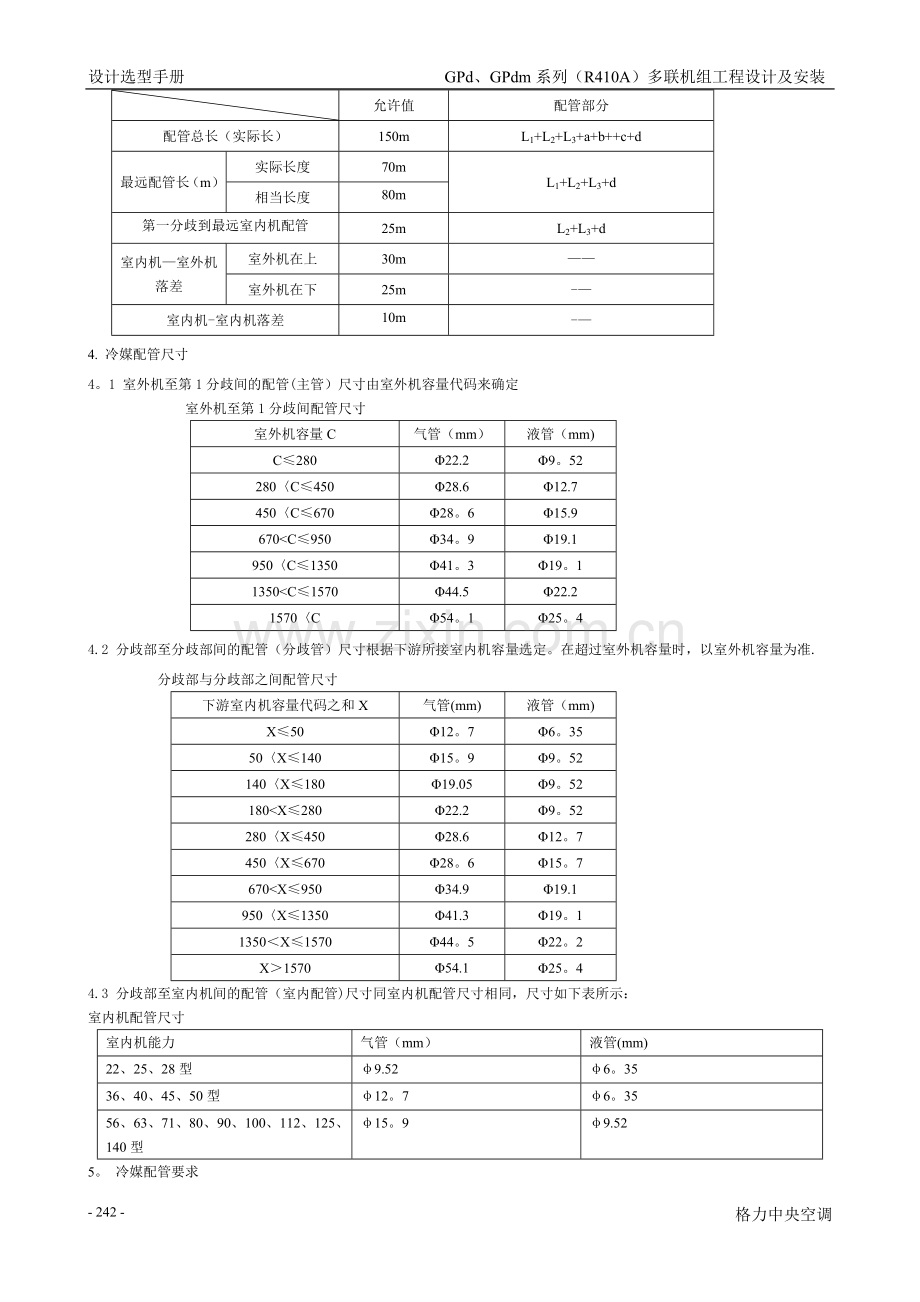

设计选型手册 GPd、GPdm系列（R410A）多联机组工程设计及安装第五章 GPd、GPdm系列（R410A)多联机组工程设计及安装一、室内、外机冷媒配管设计1。 室内外机连接管的分歧方式2. Y型分歧管FQ01A、FQ01B、FQ02、FQ03、FQ04 Y型分歧管Y型分歧管可从下面的列表中选取：下游室内机容量合计X型号Y型分歧管（2分歧)X200FQ01A200X300FQ01B300X700FQ02700X1350FQ031350XFQ04当下游室内机容量之和大于室外机容量时,分歧管以室外机容量进行选取。对于FQ03或FQ04分歧管，分歧后两个支路对应的下游容量之比不能超过3：1。举例说明:如需对下游室内机总容量代码为1000的管路进行分流，则分流后任何一侧的下游室内机容量代码之和不能小于250。3。 室内外机冷媒配管允许长度和落差3。1容量大于等于60kW机组允许值配管部分配管总长（实际长)500mL1+L2+L3+L4+L5+L6+a+b+i+j最远配管长（m）实际长度125mL1+L3+L4+L5+L6+j相当长度150m第一分歧到最远室内机配管相当长度L（m)40mL3+L4+L5+L6+ j室内机-室外机落差室外机在上50m-室外机在下40m-室内机室内机落差15m-3.2容量大于等于20KW且小于60kW机组允许值配管部分配管总长（实际长）300mL1+L2+L3+L4+L5+L6+a+b+i+j最远配管长（m）实际长度100mL1+L3+L4+L5+L6+j相当长度125m第一分歧到最远室内机配管相当长度L（m）40mL3+L4+L5+L6+ j室内机-室外机落差室外机在上50m室外机在下40m室内机-室内机落差15m-3.3容量小于20kW机组允许值配管部分配管总长（实际长）150mL1+L2+L3+a+b+c+d最远配管长（m）实际长度70mL1+L2+L3+d相当长度80m第一分歧到最远室内机配管相当长度L（m)25mL2+L3+d室内机室外机落差室外机在上30m室外机在下25m-室内机-室内机落差10m-4. 冷媒配管尺寸4。1 室外机至第1分歧间的配管(主管）尺寸由室外机容量代码来确定室外机至第1分歧间配管尺寸室外机容量C气管（mm）液管（mm)C28022.29。52280C45028.612.7450C67028。615.9670C95034。919.1950C135041。319。11350C157044.522.21570C54。125。44.2 分歧部至分歧部间的配管（分歧管）尺寸根据下游所接室内机容量选定。在超过室外机容量时，以室外机容量为准.分歧部与分歧部之间配管尺寸下游室内机容量代码之和X气管(mm)液管（mm)X5012。76。3550X14015。99。52140X18019.059。52180X28022.29。52280X45028.612。7450X67028。615。7670X95034.919.1950X135041.319。11350X157044。522。2X157054.125。44.3 分歧部至室内机间的配管（室内配管)尺寸同室内机配管尺寸相同，尺寸如下表所示：室内机配管尺寸室内机能力气管（mm）液管(mm)22、25、28型9.526。3536、40、45、50型12。76。3556、63、71、80、90、100、112、125、140型15。99.525。 冷媒配管要求5。1 本机型使用工质为R410A，冷媒配管要求不可与其他工质配管混用。5。2连接管管材为紫铜TP2M，满足GB/T177911999空调与制冷用无缝铜管的要求。5。3 铜管壁厚要求:单位：mm配管尺寸（外径）壁厚配管尺寸（外径）壁厚6。350.825.41.59.520。828.61。512。7134.91.515。9141.31.519。05144。51.522。21。554.11。5二、室外机模块间连接配管设计注:同一系统内各模块间距不小于20mm.1、模块连接组件对于模块化并联室外机，模块连接组件用于连接各模块之间气管和液管.可从下面的列表中选取:型号名称图示室外机模块对应组件ML01ML01液管ML01气管2、油平衡连接三通对于三机并联油平衡管路，需在油平衡管路中连接一个接口内径均为9。7的油平衡连接三通。3、室外机模块间连接配管尺寸选择3。1室外机与连接组件间配管室外机与连接组件间配管尺寸与单个模块要求配管尺寸相同.单模块容量C气管(mm)液管（mm）C28022。29.52280C40028。612。73。2 模块连接组件间配管如室外机为三机并联,则需考虑模块连接组件间配管。模块连接组件间配管尺寸由其上游的模块容量之和来确定。上游模块容量之和C气管(mm)液管(mm)C28022。29。52280C45028.612。7450C67028.615。9670C95034.919。1950C135041.319.1C135041。322。23。3 油平衡管路油平衡管路采用9。52铜管进行连接，如室外机为三机并联,则油平衡管路中要采用一个接口内径均为9。7的油平衡连接三通。三、冷媒配管安装1.Y型分歧管1.1 Y型分歧管装有附加的管子，目的是调整不同的管子直径。如果所选的现场用管尺寸不同于分歧管接头尺寸，则用切管器在不同接管尺寸的中部切开,并去除毛刺。如下图所示。1.2 安装Y型分歧管必须使其分歧管竖向或水平。1.3 分歧管保温,使用能经受120或更高温度的保温材料,不可使用分歧管自带的泡沫作为保温材料。2.管路的安装及保温2.1 对多联机空调系统,每根管子都要贴上标签，以便搞清某根管子是属于哪个系统的，防止接错。2。2 在分歧管进口侧，要保证至少500mm的直管段，对于FQ04分歧管，要保证至少800mm的直管段。2。3 室内外机落差每隔6m在气管侧增设一个回油弯，确保机组回油正常。2。4 管路的保温 为避免在连接管上冷凝结露和漏水，连接管气管和液管必须用保温材料和胶带包扎与空气隔绝。 保温材料应采用能耐管路温度的材料：对于热泵机型，液管侧要求耐温不低于70,气管侧要求耐温不低于120。对于单冷机型，液管侧要求耐温不低于70，气管侧要求同液管侧相同。例:耐热聚乙烯泡沫（耐120以上）；发泡聚乙烯（耐100以上） 室内外机接头处用接头保温材料包好，与室内外机壁面无间隙,如下图. 分歧管保温,使用与管路相同的保温材料，不可使用分歧管自带的泡沫作为保温材料。 当包扎保温胶带时，每一圈要压住前一圈带子的一半。勿将胶带裹得太紧,以免降低隔热效果。 完成保护工作和缠好管后,用密封材料将墙上的洞封好.2。5 管路的支撑和防护 悬空的连接管路应做好支撑,支撑之间距离不超过1m。 室外管路要做好防意外损伤处理，管路超过1m，必须给管路加一扣板保护.四、追加制冷剂（R410A）补充制冷剂质量的计算方法（以液管为基准)追加冷媒量=液管长度每米液管冷媒追加量液管的每米追加充灌量（kg/m）22.219.0515。912.79.526。350。370。260.180。120。0590.022五、产品电气安装注意!空调机必须可靠接地，若接地不正确会导致触电或火灾。1。 电线布置 按国家布线规则进行安装。 电源一定要使用额定电压及空调机组专用电源. 电源线应有可靠固定，以免接线端子受力.请不要用力拉动电源线. 电源线线径应足够大,电源线和连接线损坏必须用专用的电缆线来更换。 所有电气安装务必由专业人士按当地法律、规章和相应的安装使用说明书进行. 接地应可靠，应接在建筑物的专用接地装置上，一定要请专业人员安装。 必须安装可切断整个系统电源的空气开关和漏电开关。 空气开关应同时具有磁脱扣和热脱扣功能，以保证短路和过载都得到保护. 现场接线时请以机身所贴线路图为准.2。 空气开关和电源线选型GPdm系列直流变频多联机组室外机空气开关和电源选型推荐表使用机型电源空气开关容量（A）接地线最小截面积（mm2）电源线最小截面积（mm2）GMV（L）-Pdm224W/Na380V 3N 50Hz254。04。0GMV(L）Pdm280W/Na380V 3N 50Hz324。04.0GMV（L）Pdm335W/Na380V 3N 50Hz406。06.0GMV（L)Pdm400W/Na380V 3N 50Hz5010。010。0注：对于GPdm系列模块化室外多联机组，各室外机模块须使用与之配套规格的空气开关和电源线。3 接地要求 空调机组为类电器，请务必采取可靠接地措施。空调机组内的黄绿双色线为接地线，切不可移作它用,更不可将其剪断。不能用自攻螺钉固定.否则，将带来触电危险. 接地电阻,应符合国家标准GB17790的要求。 用户电源必须提供可靠接地端.请不要把接地线接到下列地方：自来水管； 煤气管; 排污管； 专业人士认为不可靠的其它地方。4. 机组接线图4。1。 室外机电气接线图注:对于模块化室外多联机组，各室外机模块单独连接空气开关和电源线4。2。室内机电气接线图注：a。 各室内机、室外机通讯联接端口详见机组电气原理图b. 每一台室内机根据机组容量需安装一空气开关（或熔断器），所有室内机需安装一总空气开关。每一台室内机空气开关(或熔断器)作为对应室内机短路保护及异常过载用,平时处于合上状态。而总开关作为所有室内机统一供电用，统一给所有室内机供电或切断电源。4.3室内外机通讯线连接示意图 单模块的室内、外机通讯线连接图：注： 最后一台室内机需加装的通讯线为配线（电阻匹配)； 多模块的室内、外机电源线、通讯线连接图： 注： 最后一台室内机需加装的通讯线为配线(电阻匹配)；- 245 -格力中央空调
