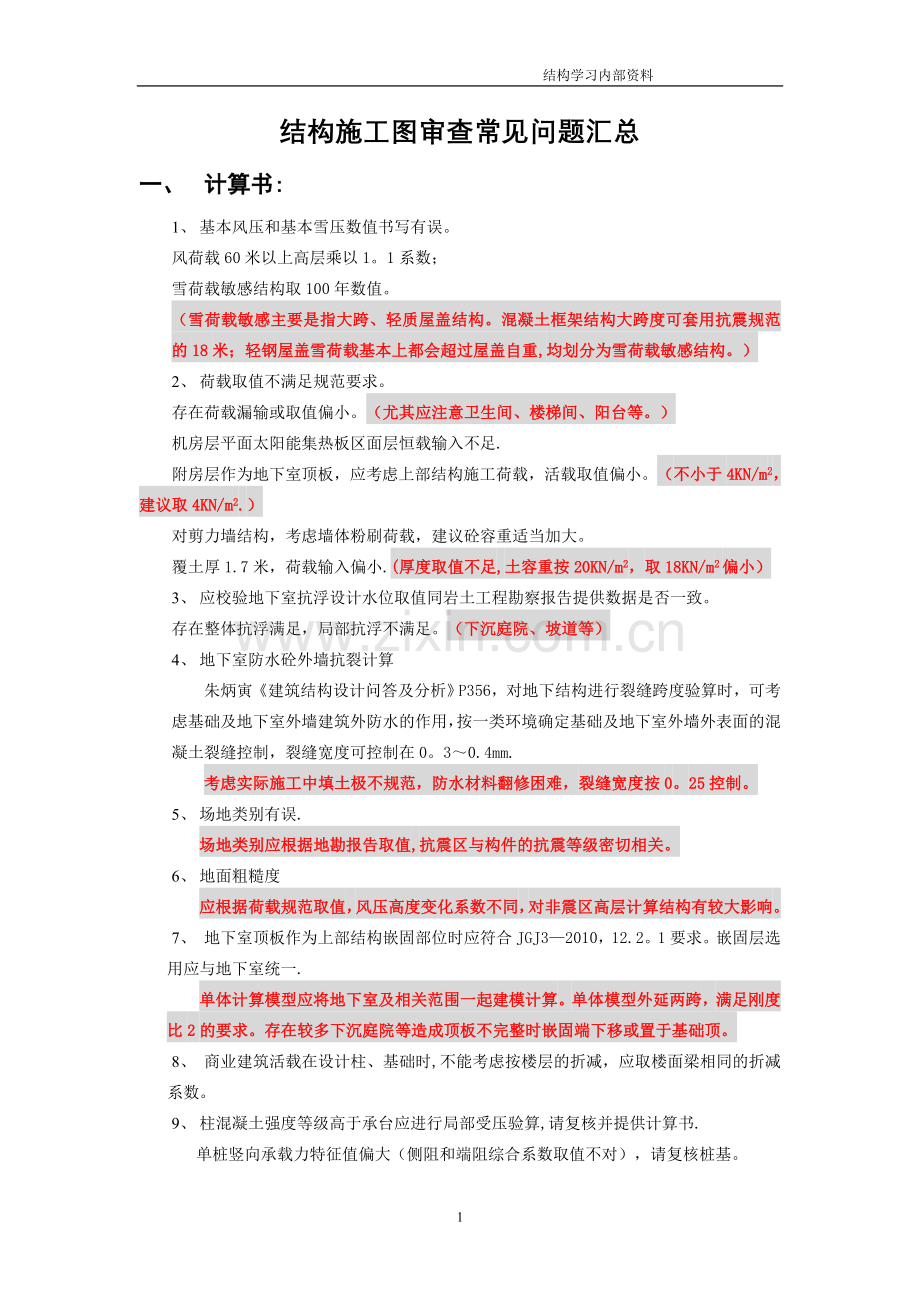

结构施工图审查常见问题汇总
一、 计算书:
1、 基本风压和基本雪压数值书写有误。
风荷载60米以上高层乘以1。1系数；
雪荷载敏感结构取100年数值。
（雪荷载敏感主要是指大跨、轻质屋盖结构。混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重,均划分为雪荷载敏感结构。）
2、 荷载取值不满足规范要求。
存在荷载漏输或取值偏小。（尤其应注意卫生间、楼梯间、阳台等。）
机房层平面太阳能集热板区面层恒载输入不足.
附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。（不小于4KN/m2，建议取4KN/m2.）
对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。
覆土厚1.7米，荷载输入偏小.(厚度取值不足,土容重按20KN/m2，取18KN/m2偏小）
3、 应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。
存在整体抗浮满足，局部抗浮不满足。（下沉庭院、坡道等）
4、 地下室防水砼外墙抗裂计算
朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0。3～0.4mm.
考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0。25控制。
5、 场地类别有误.
场地类别应根据地勘报告取值,抗震区与构件的抗震等级密切相关。
6、 地面粗糙度
应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。
7、 地下室顶板作为上部结构嵌固部位时应符合JGJ3—2010，12.2。1要求。嵌固层选用应与地下室统一.
单体计算模型应将地下室及相关范围一起建模计算。单体模型外延两跨，满足刚度比2的要求。存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。
8、 商业建筑活载在设计柱、基础时,不能考虑按楼层的折减，应取楼面梁相同的折减系数。
9、 柱混凝土强度等级高于承台应进行局部受压验算,请复核并提供计算书.
单桩竖向承载力特征值偏大（侧阻和端阻综合系数取值不对），请复核桩基。

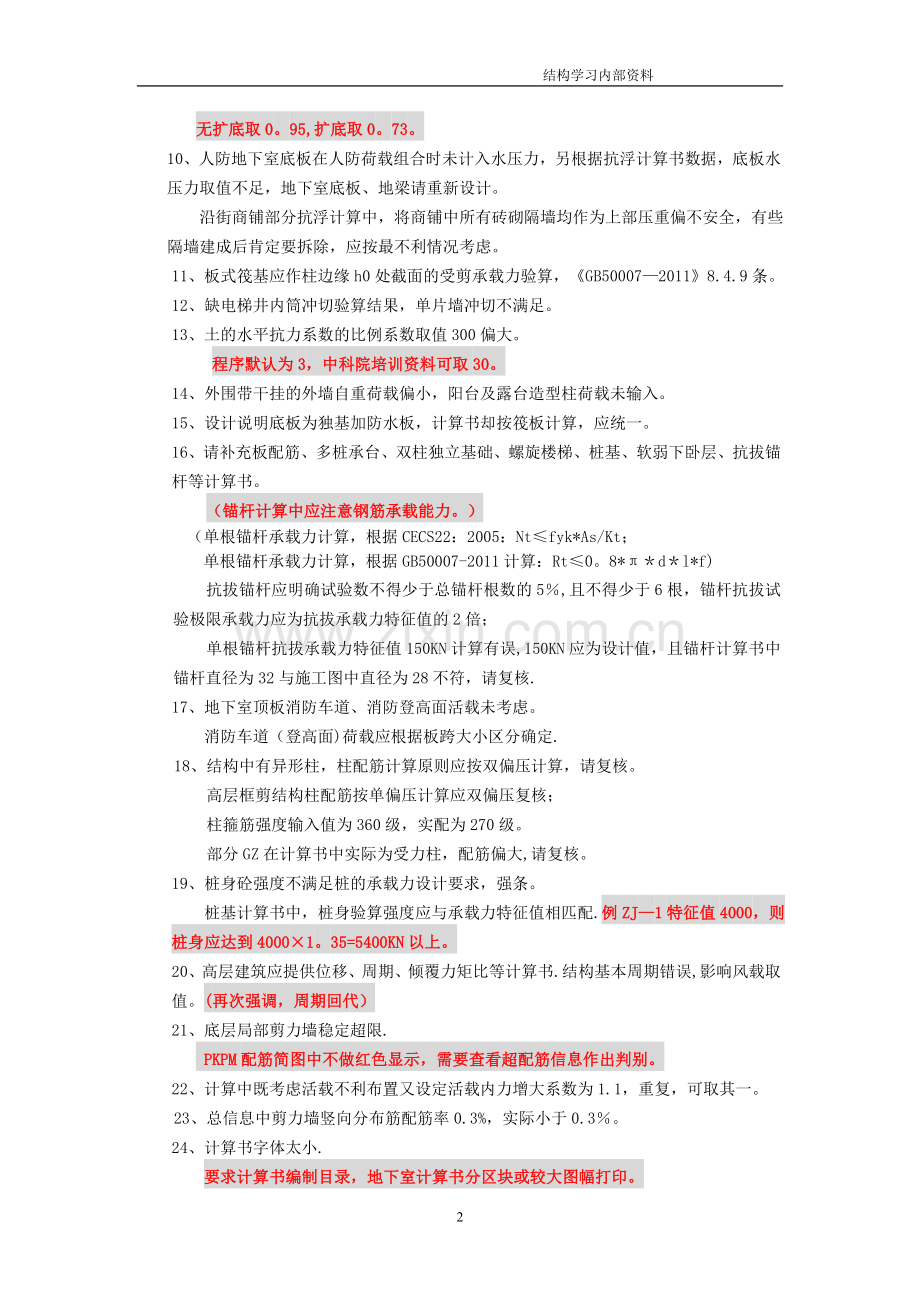

无扩底取0。95,扩底取0。73。
10、人防地下室底板在人防荷载组合时未计入水压力，另根据抗浮计算书数据，底板水压力取值不足，地下室底板、地梁请重新设计。
沿街商铺部分抗浮计算中，将商铺中所有砖砌隔墙均作为上部压重偏不安全，有些隔墙建成后肯定要拆除，应按最不利情况考虑。
11、板式筏基应作柱边缘h0处截面的受剪承载力验算，《GB50007—2011》8.4.9条。
12、缺电梯井内筒冲切验算结果，单片墙冲切不满足。
13、土的水平抗力系数的比例系数取值300偏大。
程序默认为3，中科院培训资料可取30。
14、外围带干挂的外墙自重荷载偏小，阳台及露台造型柱荷载未输入。
15、设计说明底板为独基加防水板，计算书却按筏板计算，应统一。
16、请补充板配筋、多桩承台、双柱独立基础、螺旋楼梯、桩基、软弱下卧层、抗拔锚杆等计算书。
（锚杆计算中应注意钢筋承载能力。）
（单根锚杆承载力计算，根据CECS22：2005：Nt≤fyk*As/Kt；
单根锚杆承载力计算，根据GB50007-2011计算：Rt≤0。8*π＊d＊l*f)
抗拔锚杆应明确试验数不得少于总锚杆根数的5％,且不得少于6根，锚杆抗拔试验极限承载力应为抗拔承载力特征值的2倍；
单根锚杆抗拔承载力特征值150KN计算有误,150KN应为设计值，且锚杆计算书中锚杆直径为32与施工图中直径为28不符，请复核.
17、地下室顶板消防车道、消防登高面活载未考虑。
消防车道（登高面)荷载应根据板跨大小区分确定.
18、结构中有异形柱，柱配筋计算原则应按双偏压计算，请复核。
高层框剪结构柱配筋按单偏压计算应双偏压复核；
柱箍筋强度输入值为360级，实配为270级。
部分GZ在计算书中实际为受力柱，配筋偏大,请复核。
19、桩身砼强度不满足桩的承载力设计要求，强条。
桩基计算书中，桩身验算强度应与承载力特征值相匹配.例ZJ—1特征值4000，则桩身应达到4000×1。35=5400KN以上。
20、高层建筑应提供位移、周期、倾覆力矩比等计算书.结构基本周期错误,影响风载取值。(再次强调，周期回代）
21、底层局部剪力墙稳定超限.
PKPM配筋简图中不做红色显示，需要查看超配筋信息作出判别。
22、 计算中既考虑活载不利布置又设定活载内力增大系数为1.1，重复，可取其一。
23、总信息中剪力墙竖向分布筋配筋率0.3%，实际小于0.3％。
24、计算书字体太小.
要求计算书编制目录，地下室计算书分区块或较大图幅打印。
二、 设计说明：
1、规范版本有误;尤其是101图集、验收规范经常搞错;补充《高规》、《大直径灌注桩技术规程》、《烧结砖与烧结砌块》、《桩基》、《混凝土异形柱结构技术规程》等规范；
2、自然荷载取值有误;风压图纸中应加括号注明计算风压.
3、 页岩多孔砖和砂浆应明确采用矩形孔烧结页岩多孔砖和预拌砂浆。（见文件）
4、砌体结构说明应明确灰缝中钢筋外露砂浆保护层的最小厚度，明确砌体的孔洞率允许的最大值。
5、砌体材料与建施不一致,陶粒增强加气混凝土加气砌块应采用专用砂浆。屋面女儿墙砌体砂浆强度不应小于M7.5；
（外墙材料涉及建筑节能，要求建筑专业尽早计算确定）
6、地面以下砖砌体强度满足规范要求。地面以下砌体应采用Mu15页岩实心砖砌筑。
7、水下灌注砼施工时，桩身砼强度等级不应低于C30。见JGJ/T225-2010,5。1。3.
8、桩身加强箍直径宜取18mm。桩身配筋率小于0.3％.
9、补充地下室基坑开挖回填施工要求。地基基础部分说明应补充基坑排水的要求和停止排水的条件。
10、结构类型与计算书不一致.尤其是框架—剪力墙结构与剪力墙结构。
11、轻质墙长大于等于1。5倍层高时,应在墙中段增设构造柱。
12、轻质墙与页岩砖交接处做法？（两种材料尺寸不同）
（避免同一建筑中出现三种墙体材料）
13、结构说明三.4条:中小学建筑防护栏杆最薄弱处承受的最小水平推力不应小于1。5kn/m。
14、六.6条：板厚大于100时，分布筋Ф6＠200小于0。15%配筋率要求。
15、填充墙与框柱拉结筋,抗震设计时宜沿全长贯通.（非抗震沿高度间距500，长度按700/900交替截断）
16、±0.000相对于黄海高程与建施不一致，请检查.
17、房屋高度已超过规范JGJ149—2006框剪结构的最大适用高度，异形柱宜改为矩形柱为妥(异形柱肢端配筋率偏小)。
18、钢筋强度等级、混凝土强度等级与计算书不符.地下室应采用防水混凝土并注明防水等级。钢筋保护层厚度、钢筋锚固长度有误。
19、地基基础设计等级有误;高层基础埋置深度不满足要求。桩基请进行重心校核，以查看桩基承载力是否满足受力要求.
20、地基基础设计应根据岩土工程勘察资料来进行，未勘察就进行设计违反基本建设程序,请核实。
21、应注明结构使用用途。应明确室外地下室顶板覆土厚度。UEA已禁止使用，被淘汰了。
22、人防：人防外墙等效静载取值有误。明确本工程室外人防出入口方式,并确定门框墙、临空墙的等效静载.注明室内楼梯进入口门框墙、临空墙等效静荷载。明确本工程楼梯出入口方式，并确定楼梯踏步与休息平台的等效静荷载。注明人防钢筋锚固长度。注明人防砌体拉结筋伸入墙内长度。人防构件厚度不满足规范要求.
23、应注明商业部分栏杆顶竖向荷载.
24、当采用水下灌注砼施工时，桩身砼强度等级不应低于C30（JGJ/T225—2010第5.1.3条）。
桩基承台保护层厚度不满足要求；地梁宽度不满足要求。承台边距桩边距离不应小于200。
底框梁混凝土强度等级不应低于C30；
25、在水平缝内设置钢筋的砌体砌筑砂浆宜采用水泥砂浆砌筑。
26、说明6。1。3条中地下室外墙迎水面砼保护层厚35mm应改为50mm。
27、种植部分的顶板防水等级应标明为一级。地下室防火等级应为一级.
三、 图纸内容:
1、 图框中图名有误；项目名称有误；
2、缺层高表;缺沉降观察标；基础平面图中应标明北方向。
3、梁平法施工图：
1）梁平法标注不规范。纵筋不足，箍筋配筋不足等等，不再赘述。
2)主次梁交接部位次梁钢筋锚固不满足要求;实际工程中应注意上筋不能太大.
3）圆弧梁抗扭系数取默认0。4不安全。独立梁无现浇楼板扭矩不应折减。
4）主、次梁间隔布置的悬臂梁，次梁悬臂梁计算结果偏小，应进行比较分析.
5）剪力墙结构中跨高比不大于5的梁应按连梁设计。跨高比小于5的框架梁，箍筋宜满足连梁构造要求，请核查。
6）剪力墙中连梁跨高比不大于2。5时，其两侧腰筋配筋率不应小于0。3%。
7）梁（Y向）腰筋的间距偏大不应大于200mm，请核对。
8）梁上部通长钢筋不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4（GB50010—2010第9.2。6条）。
9）转换梁配筋不满足JGJ3-2010中10.2。7.3条。
10）机房顶屋面梁格布置与计算书不符，梁荷载输入缺支座反力（西子1t客梯大概要输入80KN）.机房顶应预埋检修吊钩。
11)KL6应按深梁设计。
（深梁：跨高比不大于2的简支梁,不大于2.5的连续梁）
4、墙柱：
1）短柱（如楼梯间柱)箍筋应加密。
2)异形柱肢高不应小于500mm。异形柱标注应明确固定筋与分布筋。
3）异形柱肢端配筋不满足0.2%，强条；且纵向受力筋（不计分布筋）配筋率小于0。8％。
4)剪力墙构造边缘构件肢高不足300mm端配筋应加强。
5)剪力墙中连梁跨高比不大于2。5时，其两侧腰筋配筋率不应小于0.3%。见JGJ3—2010,7.2。27第4条。
6）剪力墙构造边缘构件在400中间设置纵向构造钢筋.肢距不满足要求。
（高规P88，箍筋、拉筋沿水平方向的肢距不宜大于300mm，不应大于竖向钢筋间距的2倍；P89，非抗震剪力墙肢端箍筋间距不宜大于250mm。)
7）剪力墙在房屋顶层、楼电梯间等部位水平和竖向分布钢筋配筋率不满足0.25%，高规P90—7。2。19条。
8）施工图中的框支柱计算模型也应定义为框支柱。应按框支柱编号,且体积配筋率不满足规范要求（JGJ3-2010第10.2。11.8条）。
9）框架柱角筋偏小.
10)人防门框墙配筋不满足0。25％.
11)抗震建筑柱截面尺寸不满足规范要求。
（楼梯柱的截面尺寸宜满足框架柱的要求，因受建筑使用要求限制,柱宽度尺寸不满足规范要求时，应控制柱截面宽度不小于200mm，并相应加大柱截面高度尺寸，使楼梯柱截面面积满足框架柱的最小截面要求,即300x300。楼梯柱箍筋宜全高加密. -—朱炳寅,抗震P260）。
12）楼面框架梁与剪力墙平面外刚接，相应部位应设置暗柱或扶壁柱,并满足最小配筋率要求。
13）边缘构件大样图短肢方向箍筋不应小于墙体水平筋。
14）剪力墙拉结筋间距与分布筋间距不匹配.
15)地下室柱与上部单体相应柱定位矛盾。
16)人防墙配筋不满足0.25％。
5、 板：
1）部分板配筋不满足构造配筋率（违反GB50010—2010第8。5。1条）。（强条)
2）转换梁周边板厚不宜小于150mm,建议加厚（JGJ149—2006第A。0。9条）。
转换层板厚不宜小于180，且双层双向配筋率不宜小于0。25%。
3）现浇板分布筋应满足GB50010-2010第9.1.7条要求.现浇板柱子阳角应增设放射筋.
支座负筋偏小。高差较小（如卫生间、阳台）交接处不应按铰接计算。
（混规9.1。7:当按单向板设计时，应在垂直于受力的方向布置分布钢筋，单位宽度上的配筋不宜小于单位宽度上的受力钢筋的15％，且配筋率不宜小于0.15％；分布钢筋直径不宜小于6mm，间距不宜大于250mm;当集中荷载较大时，分布钢筋的配筋面积尚应增加，且间距不宜大于200mm。）
4)现浇空心无梁楼盖不满足最小配筋率（JGJ/T268—2012第7。1.9.1条）.现浇空心无梁楼盖跨中板最小配筋率宜按0。25％、柱上板带宜按0。3％控制（JGJ/T268-2012第7。1。9.2条）。
5)地下室底板内拉结筋间距应与底板筋间距相匹配.
6）屋顶斜屋面板筋锚入构造梁中应满足抗拉锚固要求。
7）电梯机房顶检修吊钩荷载漏输，并补充吊钩大样。电梯机房处板未注明做法，模型中机房荷载未输入.电梯机房板厚不宜小于150mm。
8）地下室顶板作为上部结构嵌固端，板配筋率不宜小于0.25％。
9)人防区板厚不应小于200mm，且应满足250mm最小防护厚度.人防底板采用无梁楼盖结构时配筋率不应小于0.3％（人防图集）。
10）普通地下室顶板厚度不宜小于160mm，作为上部结构嵌固部位的地下室顶板厚度不宜小于180mm，配筋率不宜小于0.25％，双层双向。(覆土地下室顶板厚度根据地下室防水技术规范不得小于250mm；地上覆土屋面板厚适当比普通楼板适当加厚即可。）
11)屋面板未注明底筋8@200偏小，建议适当加大。
12) 屋面老虎窗洞口加筋未表示，缺老虎窗等屋面节点大样。
四、 强条汇总：
1、 异形柱KZ3，—0。05～30.55米按柱全截面计算的柱肢各肢端纵向受力筋的配筋百分率小于0.2（JGJ149—2006）。(兰桂苑A区）
2、 三层左边及A1至A2轴间观景阳台活载输入2.0kn/㎡应改为2。5kn/㎡，请复核，补充计算书（余层同）。（兰桂苑A区）
3、 电梯厅人口可能密集，活荷载2。5KN/㎡偏小，见GB5009—2012第5。1。1条。(漯河广鑫·帝景城）
4、 补充施工和检修荷载,见GB5009—2012第5.5.1条。（漯河广鑫·帝景城）
5、 补充基坑保护要求，见GB50007-2011第9.1.9条.（漯河广鑫·帝景城)
6、 部分KZL上部通筋配筋率不满足JGJ3-2010第10.2。7条。（如KZL1等）（漯河广鑫·帝景城)
7、 CFG桩检测,不符合GB50007-2011第10。2.10条。（漯河广鑫·帝景城）
8、 结施SW-21、23、25、26：混凝土强度等级为C35区域，板厚130mm配筋8@200不满足最小配筋率要求。（百事达）
9、附审查意见：荷载输入存在许多差错，相关构件请复核。（百事达）
(1) 四层：3#楼梯间活载取值不足;1＃、6#、7#、8#、9#楼梯间恒活载取值不足；合用前室活载输入不足；8～9轴电梯间左侧走廊活载取值不足;20轴办公隔墙及G～L轴大办公部分隔墙荷载漏输入；24～25轴强电间、服务用房及弱电间隔墙荷载漏输入；M～N轴双办公室一处外墙、一处走廊隔墙荷载漏输入；7＃楼梯间风井、水汇总井道隔墙荷载漏输入；货梯机房外墙荷载布置位置与建施图不符。
10、附审查意见：商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减系数，请复核。（百事达）
11、卫生间活荷载取值应为2.5KN/㎡,《GB50009-2012》5。1.1条。（金华御园）
12、部分异形柱肢端受力筋配筋率＜0.2％,不满足规范《JGJ149-2006》6。2。5条。（金华御园）
13、转换梁上部纵向钢筋的最小配筋率不应小于0。3％（违反JGJ3—2010第10。27条）。（孝顺商城）
14、部分板配筋不满足构造配筋率(违反GB50010-2010第8.5。1条）。（孝顺商城）
15、基础设计说明(2），本工程以含砾粉质粘土以及中风化粉砂岩为持力层，按GB50007-2011中3.0.1条应为甲级，应按地基变形设计并补充相关计算结果文件。(湖海城市花园)
16、转换梁配筋不满足JGJ3-2010中10.2。7。3条。（湖海城市花园）
17、ZJ-3桩身砼强度不满足桩的承载力设计要求，违反《GB50007-2011》规范8。5。10条。（永康泰龙电镀）
18、附审查意见 荷载输入存在一些差错，楼梯间活载输入不足；43轴左侧及59轴右侧卫生间活载取值不足，各层同相关结构构件请复核。 （苏桂院）
19、附审查意见 荷载输入存在一些差错，楼梯间活载输入不足；8轴左侧及24轴右侧卫生间活载取值不足，各层同。18层楼梯间恒载输入不足,相关结构构件请复核. （苏桂院）
20、附审审意见 楼梯间活载取值不足;8轴左侧及38轴右侧卫生间活载取值不足，相关结构构件请复核.（苏桂院）
21、附审审意见 1＃楼梯间恒载双比一般楼面要大，板自重取值请复核,另上部楼层楼梯间活载2.0KN/m&sup2；取值不足，相关结构构件请复核。（苏桂院）
22、L轴交16轴AKZ8a按柱全截面面积计算的柱肢各肢端纵向受力筋的配筋百分率小于0.2(JGJ149—2006第6。2。5条）。 （金华御园东区)
23、二层裙房商业服务网点部分输入活荷载2.0KN/㎡,不符合规范要求，重新修改计算.(紫金玉澜）
24、挑高露台活载输入偏小，请复核，并补充计算书。（未按强条提出）(嘉恒二期)
25、房屋左、右上角卫生间、阳台活载输入有误,请复核并补充计算书。（未按强条提出）(嘉恒二期）
26、左侧模型传至基础活荷载折算无依据，请重新复核。(未按强条提出）（嘉恒二期）
27、结构计算模型应同计算书一致；卫生间、办公楼走廊活荷载标准值模型输入偏低，砌体线荷载布置位置同建施图不一致，请核对.（未按强条提出）（亚泰电子综合楼)
28、(1) 应明确砌体施工质量的控制等级。 (2) 活载取值表房间功能名应与建施图一致，应明确农贸市场、公寓、开水间、公共活动平台的活荷载标准值取值，种植屋面允许覆土厚度也应明确。 (3) 市场中的走廊、门厅活载取值应为3。5KN/㎡，应另行标注。（未按强条提出）（永康花川)
