简易门禁系统方案.doc

上传人:天**** 文档编号:4061944 上传时间:2024-07-26 格式:DOC 页数:10 大小:91.04KB 下载积分:8 金币
下载 相关 举报
简易门禁系统方案.doc_第1页
第1页 / 共10页
简易门禁系统方案.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述

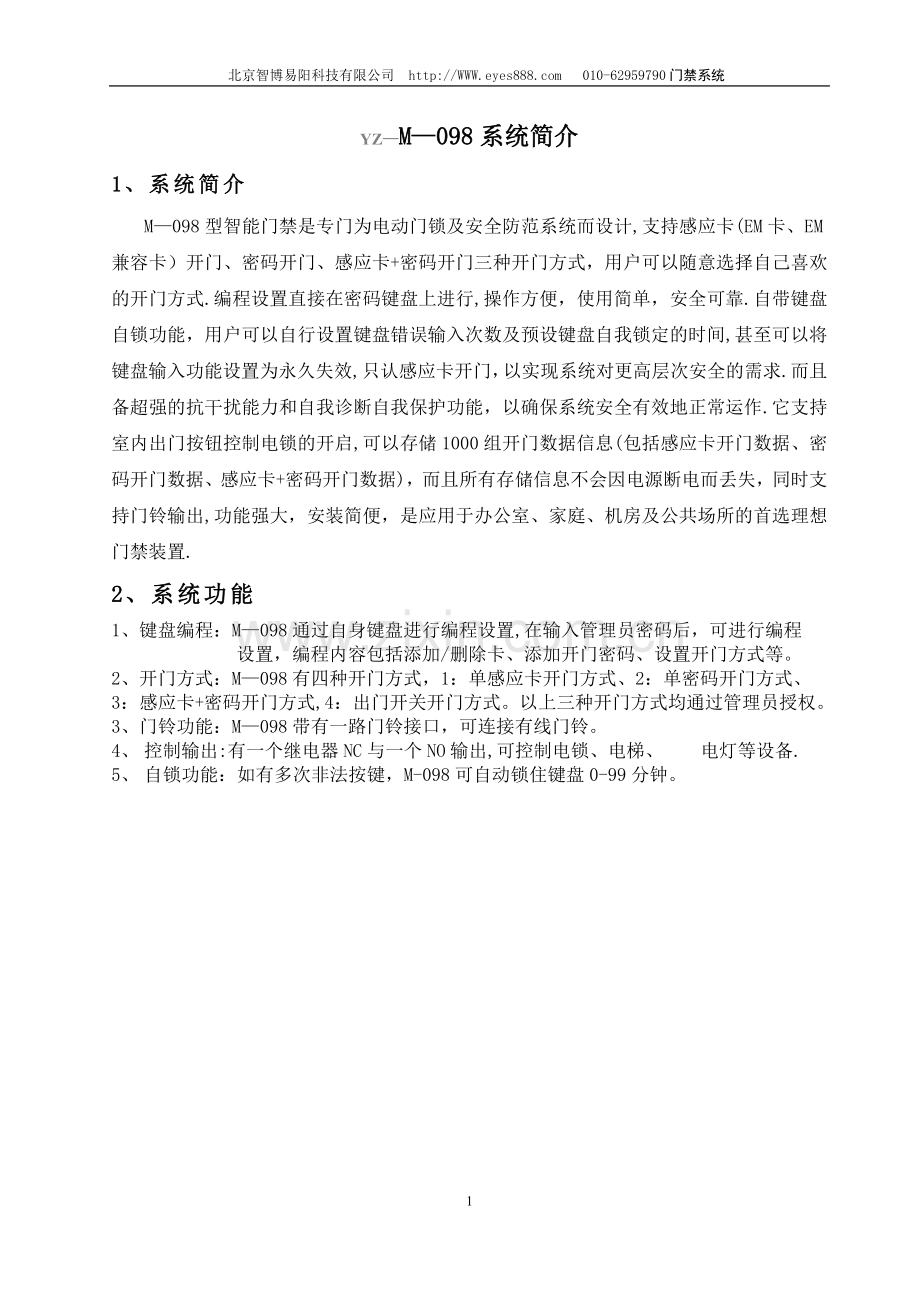

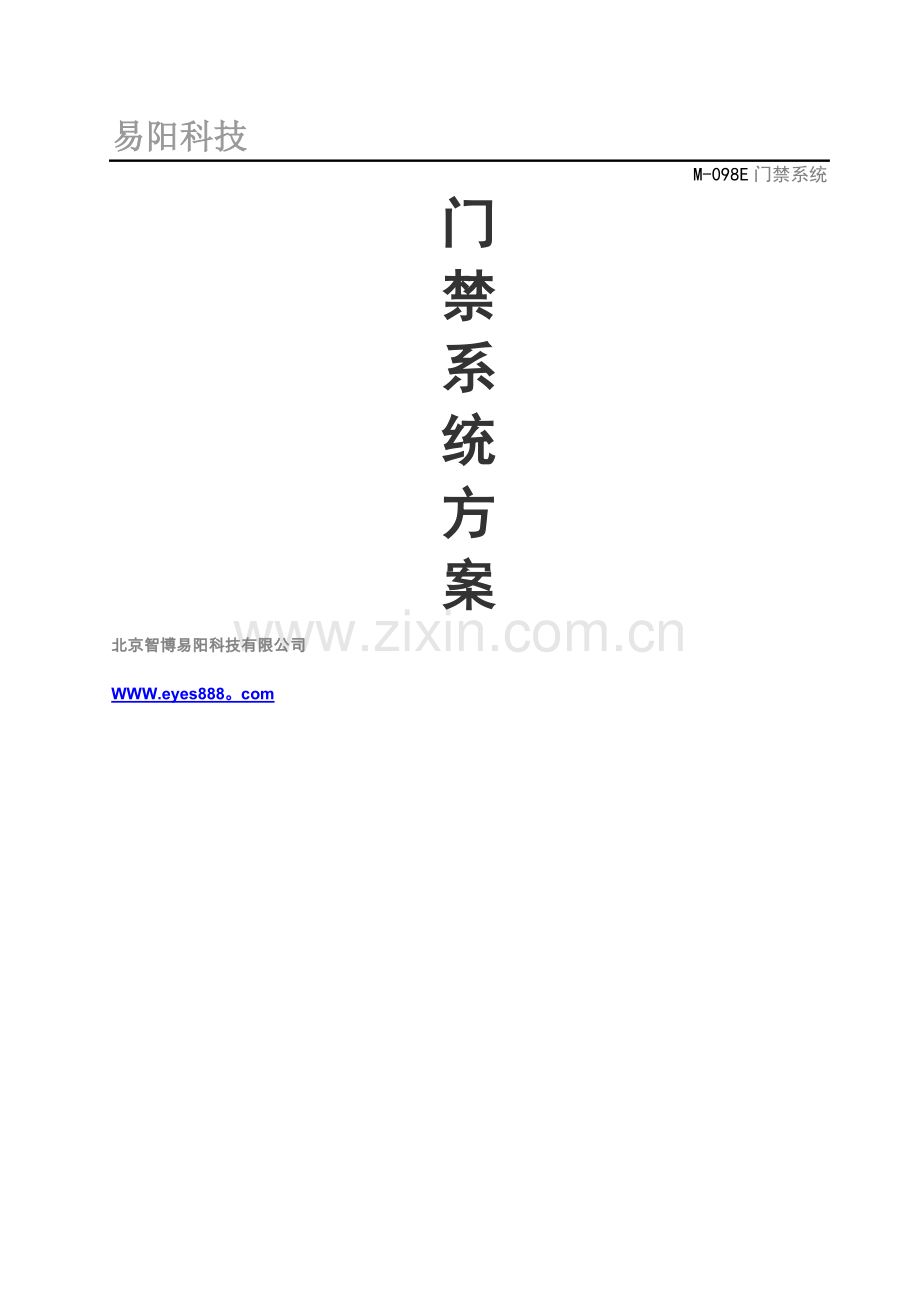

北京智博易阳科技有限公司 http://WWW 010-62959790门禁系统 易阳科技 M-098E门禁系统 门 禁 系 统 方 案 北京智博易阳科技有限公司 WWW.eyes888。com YZ—M—098系统简介 1、系统简介 M—098型智能门禁是专门为电动门锁及安全防范系统而设计,支持感应卡(EM卡、EM兼容卡)开门、密码开门、感应卡+密码开门三种开门方式,用户可以随意选择自己喜欢的开门方式.编程设置直接在密码键盘上进行,操作方便,使用简单,安全可靠.自带键盘自锁功能,用户可以自行设置键盘错误输入次数及预设键盘自我锁定的时间,甚至可以将键盘输入功能设置为永久失效,只认感应卡开门,以实现系统对更高层次安全的需求.而且备超强的抗干扰能力和自我诊断自我保护功能,以确保系统安全有效地正常运作.它支持室内出门按钮控制电锁的开启,可以存储1000组开门数据信息(包括感应卡开门数据、密码开门数据、感应卡+密码开门数据),而且所有存储信息不会因电源断电而丢失,同时支持门铃输出,功能强大,安装简便,是应用于办公室、家庭、机房及公共场所的首选理想门禁装置. 2、系统功能 1、 键盘编程:M—098通过自身键盘进行编程设置,在输入管理员密码后,可进行编程 设置,编程内容包括添加/删除卡、添加开门密码、设置开门方式等。 2、 开门方式:M—098有四种开门方式,1:单感应卡开门方式、2:单密码开门方式、 3:感应卡+密码开门方式,4:出门开关开门方式。以上三种开门方式均通过管理员授权。 3、 门铃功能:M—098带有一路门铃接口,可连接有线门铃。 4、 控制输出:有一个继电器NC与一个NO输出,可控制电锁、电梯、 电灯等设备. 5、 自锁功能:如有多次非法按键,M-098可自动锁住键盘0-99分钟。 系 统 组 成 M—098系列门禁系统由M-098门禁控制器、供电电源、电锁、出门开关等组成。 M—098门禁系统图 推荐配件: 1、 控制器采用微动力M—098系列门禁控制器,它支持密码、感应卡、感应卡加密码三种开门方式,同时提供1000组用户存储数量. 2、 门禁电源采用EA公司EA—901门禁专用电源,它可提供DC12V3A电源,带一路电锁驱动接口,与UPS接口. 3、 电锁种类很多,在这里我们推荐使用IBA 1555电插锁,它可支持木门、玻璃门等。 4、 出门开关一般使用IBA-10出门开关,它采用标准电工开关外型,按键是大板指甲按键灵敏度高。 系 统 参 数 1、M—098性能指标 l 感应距离 0-150mm l 用户数量 1000组 l 密码长度 4-8位 l 输入电压 12VDC/90 mA l 工作频率 125Hz l 工作温度 -35℃到66℃ l 工作湿度 10% 到90% 2、EA—901电源 l 输出电压:DC12V l 输出最大电流:3A l 驱动输出:COM、NC、NO l 外形尺寸:185mm x 80mm x 65mm 3、HD-380电锁-挂装电锁 l 输入电压: 12VDC l 输入电流:450 mA l 重量:0.9g l 主要性能:通电上锁,(断电开锁) l 外形尺寸:200mm x 34mm x 30mm 系统工作原理 感应式技术:称作射频(RF)技术,是一种在卡片与读卡装置之间无需直接接触的情况下对卡片信息进行读写的方法。使用感应式读卡器,不再会因为接触磨擦而引起卡片和读卡设备的磨损,也无需将卡插入孔内或在刷卡槽内刷卡,卡片只需在读卡器的读卡范围内晃动即可. 在感应式技术应用中,读卡电路不断通过其内部的线圈发出一个固有频率的电磁场(激发信号)。当一个感应卡放在感应区的读卡范围内时,卡内的线圈在“激发信号” 的感应下生出微弱的电流, 作为卡内集成电路芯片的电源,而该卡内的集成电路芯片存贮有设定时输入的唯一的数字辨识号码(ID),该号码从卡中反馈回读卡电路,在读卡的过程产中卡和读卡器之间会进行三次相互校验,读卡电路将接收到的无线信号传给CPU,由CPU进行信号处理并对执行发出开门指令。 其工作原理图如下所示: 双重验证 LED指示灯 键盘区 IC卡感应区 图1 读写感应卡工作原理 工作原理: 在M-098控制器内设有1000条用户卡片存储空间,可通过键盘操作对M—098进行设置开门密码或开门卡片,每个密码或卡片占用一条用户数据,用户数据存储成功后可用于开门。当用户读卡或输入开门密码时,该信息会被M—098拿来与存储器数据对比,如信息有效M-098会发出开门指令,通过NO、NC传送开门指令到电源PUSH,电源启动继电器切换电源内部NO、NC供电方向,使电锁自动打开。 读卡或输入密码 判断是否合法 等待命令 开 门 不合法 合法 判断开门时间 没到 关 门 到时 判断错误次数 增加一条错误次数 自锁保护启动 没到自锁数 到自锁次数 自锁时间到,解锁 M-098工作流程图 系统的技术支持和售后服务承诺 一、系统的技术支持 易阳科技有限公司将对系统提供强有力的技术支持.我公司设有技术支持中心,该中心接受和处理客户投诉,并确保每次故障投诉都得到调查和解决。并在1小时内做出响应,24小时内到达现场采取行动解决. 二、 售后服务 我们以客户第一、服务第一的宗旨,进行系统的售后服务工作,对合同设备向客户提供一年保修,终身维护的售后服务政策。具体如下: 售后服务标准 服务项目 时间 材料费 维护服务费 第一年 免 免 第二、三年 收取材料成本费 免 第四年起 收取材料成本费 收取适当服务费 注:如客户要求软硬件功能的改进、扩容不在保修之列,但我方应继续为客户提供最优惠的服务。 设备在运往安装现场前,在公司进行系统24-72小时联机通电试验。 ☆公司委派专职人员负责工程的保养维修工作。公司内存有全部的施工图纸及相关的技术资料和合同,不会因原施工人员变动而受影响. ☆系统质保期为一年(自系统验收日算起). ☆在质保期内,对于系统设备的损坏(人为的及不可抗拒因素造成的除外)给予保修或更换。 ☆系统工程安装、调试完毕交付使用后,本公司将对系统操作人员进行专业培训,使操作人员能正常完好的使用本系统各种设备。 ☆在质保期内系统发生故障(非人为因素),一般情况将在接到报修后24小时内派工程师赶赴现场;紧急情况我公司将在接到报修后4小时内派工程师赶赴现场进行抢修。 公 司 简 介 北京智博易阳科技有限公司(简称易阳科技),是一家研究和生产智能化控制产品的高科技企业。在智能楼宇、机房门禁系统、“一卡通"产品、安防工程项目的设计安装和系统集成方面享有盛誉。 通过引进国外先进技术,以及凭借着公司技术人员在行业内的丰富经验,目前公司已成功的研发出了一系列功能强大的具有世界先进水平的门禁、巡更、消费、停车场管理产品。并以优良的品质和优越的性能价格比赢得了广大用户的高度评价。目前,公司在以北京为主导市场的基础上,业务范围不断扩大,为多项重要工程提供了门禁、一卡通系统。 易阳科技在全国所属机构中拥有近百名员工,其中绝大多数员工受过高等教育并接受过系统的专业培训。在经济高速发展的今天,产品的竞争就是人才和科技的竞争,公司强调员工积极进取的开拓创新精神和协作精神,为新老客户提供更优质的产品和更好的售后服务提供了有力的保证. 我们本着“智能技术、科技领先、质量第一、信誉至上”的精神,逐步形成了有自己特色的产品系列,并为客户提供更多更好的服务. 我们的宗旨: 发挥技术优势,为社会提供方便和安全的生活环境。 我们向客户承诺:我们总能做得更好! 自己的核心技术,高效和低成本的竞争优势. 附件一:部分客户案例 编号 单位名称 编号 单位名称 中央音乐学院 北京金懋威科贸有限公司 北京服装学院 北京巴特尼化工有限公司 公安部广渠门小区 中建九鼎建筑工程有限公司 中央组织部 中铁十九局 中国音乐学院附中 北京市气象局 中国管理软件学院 北京中建华威机电设备有限公司 北京师范大学平谷附中 北京太阳城医院 北京延庆康庄中学 北京京豫工程公司 北京66240部队 北京站浴室 北京理工大厦 张北蒙牛乳业 北京延庆康庄中学 北京顺义春晖园度假村温泉泡池 零壹零中学 中国京冶工程技术有限公司 通州区职业技术学校 中建九鼎建筑工程有限公司 中铁十六局(首都机场) 北京航二院员工食堂 北京涉外学院  长庆石油勘探局北京办 中科院研究生院游泳馆 东耀置业有限公司  北京北亚骨科医院 中交一公局海威工程建设有限公司 北京青年企业管理研修学院 北京九城一品餐饮管理有限公司 什刹海之源商务会馆  北京隆博广场有限公司 北京铁路局北京职工培训基地 西太平洋物业管理有限公司 北京华丰青年酒店 五道口工人俱乐部 中科院研究生院游泳馆 住总第三开发建设机电安装工程公司 北京京沧公司 中轻太阳能电池有限公司 北京牧晨机电 中建世纪物业管理有限责任公司 天津叉沽港镇政府 中建华威机电设备有限公司 张家口交通局食堂收费系统 天津医科大学 永清爱生雅(香河)包装有限公司 天津美术学院 保定市蓝天伟业建筑工程有限公司  大唐连城发电厂 廊坊市 吉森爱丽思木业有限公司 宁夏平罗卫校 河北建设勘察研究院有限公司 宁夏建筑学校 长沙第一师范学校 山西金晖万峰煤矿  澧县兴隆医药有限公司 内蒙卡拉尔 湖北孝感农业银行支行 中铁十九局呼和浩特分局 上海博立尔九龙 大仆寺中学 三湘集团上海职工洗浴中心 哈尔滨太阳岛 上海博立尔九龙 哈尔滨第二职业中学 三湘集团上海职工洗浴中心 哈尔滨电信工程局  上海普陀区梅川路曹杨职校 中国银行哈尔滨支行  上海利而耐火材料有限公司 中交集团哈尔滨分公司  上海富天服装实业有限公司 哈尔滨花园邨宾馆 北京智博易阳科技有限公司 北京市海淀区上地七街西路26号 9
