智能巡检管理系统.doc

上传人:精**** 文档编号:4061226 上传时间:2024-07-26 格式:DOC 页数:21 大小:192.04KB 下载积分:10 金币
下载 相关 举报
智能巡检管理系统.doc_第1页
第1页 / 共21页
智能巡检管理系统.doc_第2页
第2页 / 共21页


点击查看更多>>
资源描述

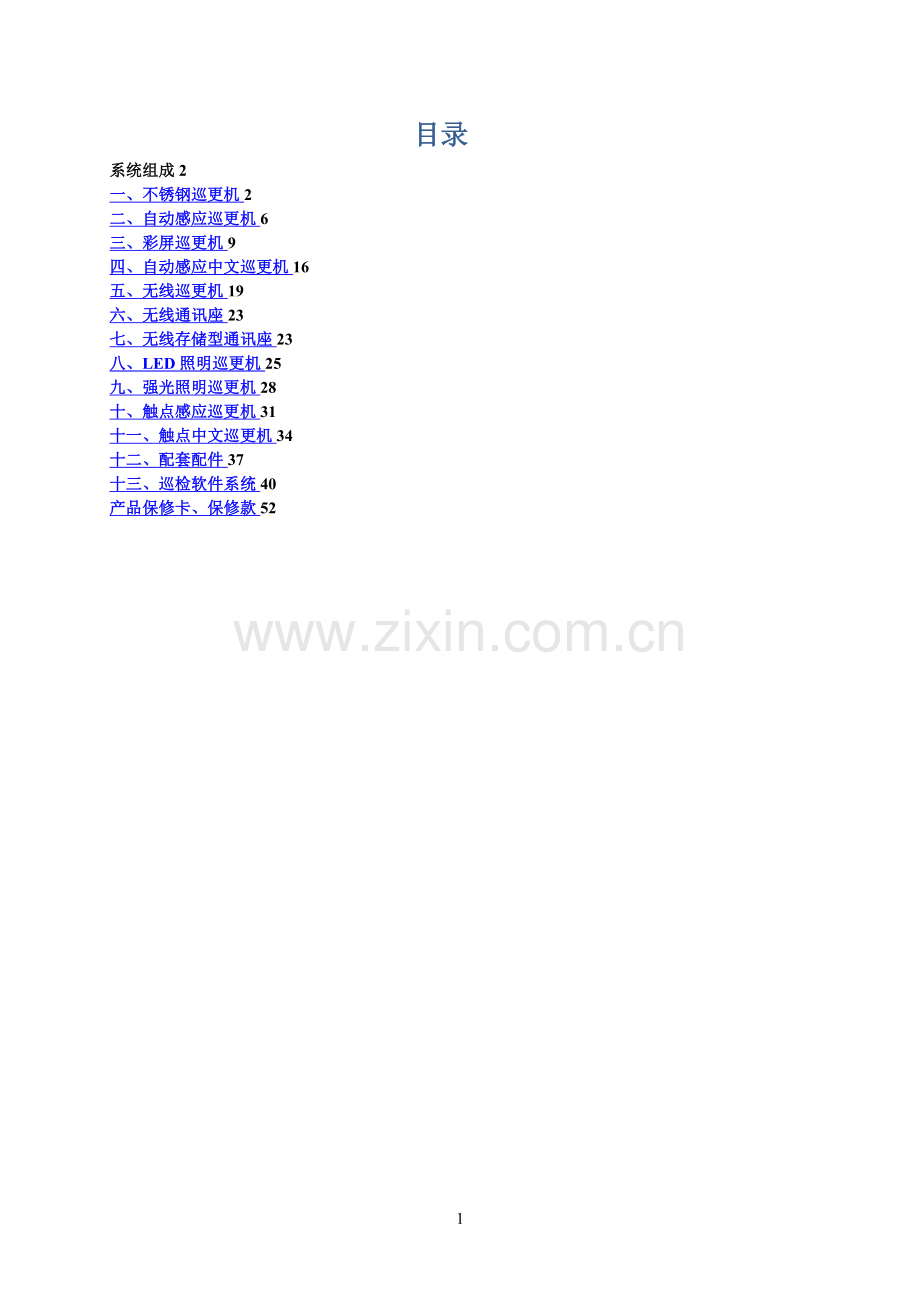

目录 系统组成2 一、不锈钢巡更机2 二、自动感应巡更机6 三、彩屏巡更机9 四、自动感应中文巡更机16 五、无线巡更机19 六、无线通讯座23 七、无线存储型通讯座23 八、LED照明巡更机25 九、强光照明巡更机28 十、触点感应巡更机31 十一、触点中文巡更机34 十二、配套配件37 十三、巡检软件系统40 产品保修卡、保修款52 21 系统组成 巡检管理系统主要由以下几部分组成: 管理电脑、 巡更机、巡逻点、充电器、锂电池、数据线或通讯座、巡检软件、皮套、打印机。 一、不锈钢巡更机 1。1产品特点 读卡方式:单键操作,简单方便 金属结构:采用不锈钢外壳结构,防水、防震、防磁、坚固耐用 大容量:数据存储记录数达7200条 安全性:掉电后数据可保存30年 下载快:下载全部数据只需180秒 提示方式:震动+LED 电池类型:可更换的锂电池 通讯方式:USB 读卡种类:EM ID卡 1。2产品介绍 不锈钢巡更机采用感应式读卡技术(RFID),具有防水、防震等特点.巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,巡更机将数据上传至中心管理软件,数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 1。3使用方法 如何开机:将电池装上后,巡更机自动进入待机状态。按一下电源键,巡更机开机,指示灯蓝灯长亮. 如何读卡:按下电源键后,蓝灯亮为读卡模式,巡更机靠近巡逻点,主机出现有震动提示,同时LED指示蓝灯转红灯,读卡成功.如图: 1. 按巡更机电源键后,开机读卡状态如图: 指示灯,开机蓝灯为读卡模式 2. 读卡方式:按下电源键后,指示灯为蓝色灯长亮,靠近巡更点。如图:指示灯由蓝灯转为红灯且带有震动,此时打卡成功,此记录已保存。 数据删除:读卡后红灯连续闪烁10次,表示数据满。请将巡更机与电脑软件连接,读取并保存数据,再删除数据之后,巡更机才能正常使用。 1.4如何更换电池,电池充电 巡更机有电压检测功能,电池电压过低,读卡时,巡更机蓝灯闪烁三下,请更换已充满的备用电池,或对电池充电后继续使用。 更换电池方法为:将巡更机下方电池后盖按逆时针方向旋开,取下电池,装上新的电池后,重新旋紧螺丝,电池更换完成。如图: 1.5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 关机状态下,按住电源键2秒,指示灯转为红灯,即为通讯模式。 1.6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间",将巡更机的日期、时间与电脑同步.时间设置成功时,软件中会提示“仪器时间设置成功"。 巡更机时间错误提示:开机后巡更机蓝灯闪烁6次 1.7错误提示对照表 故障现象 故障原因 处理方法 蓝灯闪烁六下 时间错误 将巡更机与电脑软件联机,并设置时间 红灯闪烁十次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红灯闪烁三次 电池电压低 更换备用电池,或给电池充电 二、自动感应巡更机 2.1产品特点 读卡方式:全自动感应读卡技术,无须按键 金属结构:金属外壳、防水、防震、防高温、低温 支持语言:可支持简体、繁体、英文等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达7200条 安全性:掉电后数据可保存30年 下载快:下载全部数据只需180秒 提示方式:振动或声音 读卡时间:充一次电读卡次数在4万次左右 待机时间:待机时间为1个月左右 外壳材料:外壳采用合金外壳, 防水等级:完全防水设计,达到IP50 电池更换方式:可更换锂电池, 通讯方式: USB通讯 读卡种类:EM ID卡 2.2产品介绍 自动感应巡更机采用感应式读卡技术(RFID),具有防水、防震等特点.巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,巡更机通过数据线传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 2.3使用方法 如何开机:将电池装上后,震动器会震动一下,随之巡更机自动进入待机状态. 如何读卡:用巡更机黑色感应头靠近巡逻点,主机出现震动提示,同时LED指示蓝灯闪烁三次,读卡成功。如图: 读卡成功后, LED蓝灯闪三次 数据删除:读卡后红灯连续闪烁六次,表示数据满.请将巡更机与电脑软件连接,读取并保存数据,再删除数据之后,巡更机才能正常使用。 2.4如何更换电池,电池充电 巡更机有电压检测功能,电压过低时,巡更机蓝灯闪烁,请更换已充满的备用电池,或对电池充电后继续使用。 更换电池方法为:将巡更机下方电池后盖按逆时针方向旋开,取下电池,装上新的电池后,重新旋紧螺丝,电池更换完成.如图 2.5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 2.6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:读到卡后指示红灯长亮三秒。 2。7错误提示对照表 故障现象 故障原因 处理方法 红灯长亮三秒 时间错误 将巡更机与电脑软件联机,并设置时间 红灯闪烁六次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红蓝灯闪烁三次 电池电压低 给巡更机充电 三、彩屏巡更机 3.1产品特点 金属结构:金属外壳、防水、防震、防高温、低温; 彩屏中文:二级中文字库,巡检点,人员全彩色中文显示 支持语言:可支持简体、繁体、英文等多种语言; 智能导航:可显示下下巡检地点及漏检提示功能; 事件:可设置30个事件 预警:具有存储报警功能; 安全性:掉电后数据可保存30年 低功耗:充电一次可记录10000条数据 下载快:下载10000条数据只需90秒 扩展性:可支持远程,GPRS通讯 3。2产品介绍 彩屏巡更机采用感应式读卡技术(RFID),具有防水、防震等特点.巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间。巡检完成后,巡更机通过数据线传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 3。3使用方法 1. 将巡更机电池装入巡更机内 2. 按住巡更机中间键两秒后,,巡检机开机界面如下: 读卡方式:在上图主界面下,靠近巡更点后,显示屏上显示巡更点相关信息,“哔"声提示,表示读卡成功.如图: 读到卡后选择事件,左右键选择对应事件,事件是通过系统软件设置后,上传到巡检机. 如图: 左右键翻阅事件,中间键确定事件 选项 3. 数据保存完成,返回到主界面。 3。4如何更换电池,电池充电 巡更机有电压检测功能,电压过低时,巡更机屏幕上会显示电池电压低,请更换已充满的备用电池,或对电池充电后继续使用. 更换电池方法为:将巡更机下方电池后盖按打开,从上往下取下电池,装上充满的电池后,更换完成.如图: 数据预警功能:当数据保存到只能巡检机器内巡检线路点的二倍时,巡更机会在开机时提示您的空间已不多,请立即下载。 数据满提示:当记录数据满时,巡更机将不能再读取数据,只有将数据下载完后,清空数据后方可正常使用. 通讯提示:当巡更机与电脑通讯的时候,巡更机会提示通讯中,请不要断电!,此时一定不要将巡更机关机、断电,否则会造成数据传中断,引起数据出错,只有当通讯提示界面关闭后方可使用仪器. 自动待机:当在主界面,无任何操作时,仪器会在15秒后自动关闭巡更机。 手动关机:在主界面时,按住电源键2秒后,仪器会自动关机; 事件选择:当巡检员读到巡检点后,按左右键是事件选择键,按电源键即为保存,如果在5秒内没有操作巡更机按当前模式保存返回 3。5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 3。6如何上传各项信息 打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,单击“数据上传”,可将巡更系统中所设置的各项信息如巡检线路、事件、地点、人员信息通过数据线传输到巡更机,从而巡更机中可以显示地点名称、人员姓名、事件信息、线路信息。(以下操作必须是在巡更机上电状态下完成) 设置地址表 将巡检线路中的地点上传到仪器中,以便巡检时读取卡号显示对应的中文名称。 左边框为功能键,中间为所选线路中巡检点,右边框为仪器中巡检点信息. 选择所要下载仪器所对应的线路,按“设定键"将巡检点上传到仪器上,每次的 更新将会替换仪器之前的所有巡检点数据。再按“列出”键可读取巡更机中的巡检人员. 设置人员表 将巡检人员的人员名称上传到仪器上,以便巡检人员更换卡号显示对应的中文名称。 左边框为功能键,中间为所选组别中巡检人员,右边框为仪器中巡检人员信息。 选择所要下载仪器所对应的组别,按“设定键"将巡检人员上传到仪器上,每次的更新将会替换仪器之前的所有巡检人员数据。再按“列出"键可读取巡更机中的巡检人员。 设置事件表 将巡检事件的事件名称上传到仪器上,以便巡检人员在巡检时记录发生的意外事件。 左边框为功能键,中间为现有事件名称,右边框为仪器中事件信息. 事件为固定30个,每次事件更新后,按“设定键”将新的事件设置到巡更机中,再按“列出”键可读取巡更机中的事件。 设置标题 可通过设置标题,设置巡更机上显示标题信息。 设置当前操作员 可设置巡更机上当前操作人员。首先要单击“列出”键列出当前巡更机上的巡检人员,然后选中相应的巡检人员再单击“设定”。 3。7如何设置时间、日期 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功"。 3。8错误提示对照表 故障现象 故障原因 处理方法 读卡后提示时间错误 时间、日期错误 将巡更机与电脑软件联机,并设置时间 读卡后提示数据满 数据已满,已达10000条 请下载数据并保存数据后,删除巡更机内数据 巡更机无法开机 电池电压是否过低或者电池是否安装正确 给电池充电或者更换满电的备用电池 四、自动感应中文巡更机 4。1产品特点 读卡方式:全自动感应读卡技术,无须按键 金属结构:金属外壳、防水、防震、防高温、低温 中文显示:全中文操作提示 支持语言:可支持简体、繁体、英文等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达7200条 安全性:掉电后数据可保存30年 下载快:下载全部数据只需180秒 扩展性:可支持远程、GPRS通讯 4.2产品介绍 自动感应巡更机采用感应式读卡技术(RFID),具有防水、防震等特点。巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,将巡更机数据传中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析. 4。3使用方法 如何开机:将电池装上,蜂鸣器响一声,并且屏幕会显示“开机中…”,随后进入待机状态。 如何读卡:用巡更机黑色感应头靠近巡逻点,主机显示屏上显示读卡成功,能显示卡号,时间,记录数等相关信息.同时LED指示蓝灯闪烁三次,读卡成功.如图: 读卡成功后, LED蓝灯闪三次 数据删除:显示屏上显示数据满,并且红灯闪烁六次。请将巡更机与电脑软件连接,删除数据后才能正常使用。 4。4如何更换电池,电池充电 巡更机有电压检测功能,电压过低时,巡更机显示屏上会显示电池电压低,且红蓝灯闪烁三次,请更换已充满的备用电池,或对电池充电后继续使用。 更换电池方法为:将巡更机下方电池后盖按逆时针方向旋开,取下电池,装上充满电池后,重新旋紧螺丝,电池更换完成。如图: 4。5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作. 4.6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步.时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:读到卡后指示红灯长亮三秒。 4。7错误提示对照表 故障现象 故障原因 处理方法 红灯长亮三秒,显示屏提示“数据满" 时间错误 将巡更机与电脑软件联机,并设置时间 红灯闪烁六次,显示屏显示“请校时” 数据已满 请下载数据并保存数据后,删除巡更机内数据 红蓝灯闪烁三次,显示屏显示“低电压” 电池电压低 给巡更机充电 五、无线巡更机 5.1产品特点 读卡方式:全自动感应读卡技术,无需接触读卡,突破传统接触读 卡,减少故障率 金属结构:超强金属内胆,柔性橡胶包胶外壳,超级抗摔、防震、 防高温、低温 完全防水:完全密封设计,实测可在水中使用 提示方式:声音+LED 支持语言:可支持简体、繁体、英文等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达8000条 安全性:掉电后数据可保存30年 传输方式:无通讯接口,与通讯座无线连接,使用方便简单 超低功耗:待机功耗50UA,相机通用电池(CR123A),连续工作约 二年 下载快:下载全部数据只需80秒 扩展性:可支持远程、GPRS通讯 5。2产品介绍 无线巡更机采用感应式读卡技术(RFID),具有防水、防震等特点.巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,将巡更机通过数据传中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 5。3使用方法 如何开机:将电池装上后,巡更机自动进入待机状态. 如何读卡:用巡更机感应头靠近巡逻点,巡更机绿灯闪三次,蜂鸣器响一声,表示读卡成功。如图: LED蓝灯指示灯闪三次,读卡成功后 数据删除:读卡后蜂鸣器响三声,红灯闪烁三次,表示数据已满.请将巡更机与电脑软件连接,保存数据再删除数据后才能正常使用. 5。4如何更换电池,电池充电 巡更机有电压检测功能,电压过低时,巡更机蜂鸣器响六声,红灯闪烁六次,请更换新电池后继续使用. 更换电池方法为:将巡更机下方电池后盖用工具按逆时针方向旋开,取下电池,装上新的电池后,重新旋紧螺丝,电池更换完成。 如图: 5。5如何下载巡更数据 数据下载:用数据线将巡更机专用通讯座与计算机USB口连接,打开通讯座的电源键,通讯座上标识为“power"的led灯会亮红色。接着将巡更机正确放入通讯座中,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作. 巡更机的指示灯朝下,面对着指示灯方向放入存储型通讯座中,打开软件通讯座下载后,获取数据数据自动下载完成 【注意】 当通讯完成之后,请将巡更机从通讯座中取下,减少电池不需要的消耗,延长电池的寿命. 5。6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:蜂鸣器响六声,红灯闪烁六次。 5。7错误提示对照表 故障现象 故障原因 处理方法 蜂鸣器响六声,红绿灯闪烁六次 时间错误 将巡更机与电脑软件联机,并设置时间 蜂鸣器响三声,红灯闪烁三次 数据已满 请下载数据并保存数据后,删除巡更机内数据 蜂鸣器响六声,红灯闪烁六次 电池电压低 更换电池 六、无线通讯座 6.1产品特点 传输方式:无线传输方式,巡更机与通讯座完全无接口,防止破坏 下载快:每秒可传100条记录 易操作:无按键操作直接下载数据 通讯方式:USB通讯 一配多:同一通讯座可配用于多台巡更机 供电方式:采用三节5号电池供电或USB电脑供电 6。2产品介绍 无线通讯座具有无线传输、防破坏等特点。将巡更机插入通讯座中,通过USB数据线将数据上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 七、无线存储型通讯座 7。1产品特点 传输方式:无线传输方式,巡更机与通讯座完全无接口,防止破坏 下载快:每秒可传100条记录 易操作:无按键操作直接下载数据 通讯方式:USB通讯 一配多:同一通讯座可配用于多台巡更机 供电方式:采用三节5号电池供电或USB电脑供电 大容量:可存储60万条记录 7。2产品介绍 无线通讯座具有无线传输、防破坏、大容量等特点。将巡更机插入通讯座中,通讯座能够自动读取巡更机中的巡检记录,并自动校对巡更棒的时间以及自动删除巡更机的数据。数据可暂时存放在通讯座中,做多存储可达60万条记录,解决工作站没有电脑的问题。再通过USB数据线将通讯座中的数据上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 巡更机的指示灯朝下,面对着指示灯方向放入存储型通讯座中,数据自动下载完成 7.3如何将通讯座数据下载 数据下载:用数据线将通讯座与计算机USB口连接,打开通讯座的电源键,通讯座上标识为“power"的led灯会亮红色。接着将巡更机正确放入通讯座中,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 6。4如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间",将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功”. 八、LED照明巡更机 8。1产品特点 读卡方式:全自动感应读卡技术,无须按键 照明采用:LED发光技术,亮度高、功耗低 金属结构:金属外壳、防水、防震、防高温、低温 提示方式:LED+震动提示 支持语言:可支持简体、繁体、英文等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达7200条 安全性:掉电后数据可保存30年 下载快:下载全部数据只需180秒 扩展性:可支持远程、GPRS通讯 8。2产品介绍 LED照明巡更机采用感应式读卡技术(RFID),具有LED手电照明、防水、防震等特点。巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,将巡更机通过数据线上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 8。3使用方法 如何开机:将电池装上后,进入待机状态. 如何读卡:用巡更机黑色感应头靠近巡逻点,主机出现有震动提示,同时LED指示蓝灯闪烁三次,读卡成功.如图: 读卡成功后,机器振动一次,LED蓝灯闪三次 如何使用照明功能: 装上电池,按住手电开关,开启照明手电筒功能。照明仅是巡更机辅助功能,最主要为了确保正常巡更,采用节能限流装置,大大延长照明的时间,再加上按钮式开关,防止无意识开启照明功能,对巡更工作有更好保障。 数据删除:读卡后红灯连续闪烁6次,表示数据满,请与电脑软件连接,删除数据后才能正常使用。 8。4如何更换电池,电池充电 巡更机有电压检测功能,电压过低时,巡更机蓝灯闪烁,请更换已充满的备用电池,或对电池充电后继续使用. 更换电池方法为:将巡更机下方电池后盖按逆时针方向旋开,取下电池,装上新的电池后,重新旋紧螺丝,电池更换完成。如图 8。5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 8.6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步.时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:读到卡后指示红灯长亮三秒. 8。7错误提示对照表 故障现象 故障原因 处理方法 红灯长亮三秒 时间错误 将巡更机与电脑软件联机,并设置时间 红灯闪烁六次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红蓝灯闪烁三次 电池电压低 给巡更机充电 九、强光照明巡更机 9.1产品特点 读卡方式:全自动感应读卡技术,无须按键 金属结构:金属外壳、防水、防震、防高温、低温 提示方式:LED+震动 强光功能:强光LED照明 支持语言:可支持简体、繁体、英文、法语等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达7200条 安全性:掉电后数据可保存30年 下载快:USB下载全部数据只需180秒 扩展性:可支持远程、GPRS通讯 9。2产品介绍 强光照明巡更机采用感应式读卡技术(RFID),具有强光手电照明、防水、防震等特点。巡检人员将巡更机在巡逻点读卡,巡更机会记录卡号、读卡时间,巡检完成后,巡更机通过数据线上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析. 9.3使用方法 如何开机:将电池装上后,进入待机状态。 如何读卡:用巡更机黑色感应头靠近巡逻点,主机出现有震动提示,同时LED指示蓝灯闪烁三次,读卡成功.如图: 读卡成功后,振动一次,LED蓝灯闪三次 如何使用照明功能:装上电池,按住手电开关,开启照明手电筒功能。照明仅是巡更机辅助功能,最主要为了确保正常巡更,采用节能限流装置,大大延长照明的时间,再加上按钮式开关,防止无意识开启照明功能,对巡更工作有更好保障. 数据删除:读卡后红灯连续闪烁6次,表示数据满,请与电脑软件连接,下载保存完数据然后删除数据后才能正常使用。 9。4如何更换电池,电池充电 巡更机有电池电压检测功能,电压过低时,巡更机蓝灯闪烁,请更换已充满的备用电池,或对电池充电后继续使用。 更换电池方法为:将巡更机下方电池后盖按逆时针方向旋开,取下电池,装上新的电池后,重新旋紧螺丝,电池更换完成。如图: 9。5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 9。6如何校对日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间",将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功"。 巡更机时间错误提示:读到卡后指示红灯长亮三秒。 9。7错误提示对照表 故障现象 故障原因 处理方法 红灯长亮三秒 时间错误 将巡更机与电脑软件联机,并设置时间 红灯闪烁六次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红蓝灯闪烁三次 电池电压低 给巡更机充电 十、触点感应巡更机 10.1产品特点 跌摔记录:32000条跌摔记录,准确查询故意摔砸机器 读卡方式:全自动感应读卡技术,无须按键 金属结构:金属外壳、防水、防震、防高温、低温 提示方式:LED+震动 支持语言:可支持简体、繁体、英文等多种语言 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达80000条 安全性:掉电后数据可保存30年 下载快:USB下载全部数据只需240秒 工作时间:满电电池一次性可以连续读卡7万次左右 防水等级:完全防水设计,达到IP65 电池方式:内置锂电池 通讯方式:触点USB通讯 10。2产品介绍 触点感应巡更机采用感应式读卡技术(RFID),具有防摔、防水、防震等特点。巡检人员持巡更机读取巡逻点,巡更机会记录卡号、读卡时间,巡检完成后,将巡更机通过数据线上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析. 特别地,该巡更机具有记录跌摔次数的功能。在实际使用过程中,当巡更机受到一定的撞击力度时,巡更机会记录碰撞的时间,管理人员可在管理软件中查看该跌摔记录。 防滑设计 读点感应头 触点通讯口 LED 指示灯 10。3使用方法 如何开机:该巡更机使用的是内置电池,所以出产的机器就处于待机状态. 如何读卡:用巡更机黑色感应头靠近巡逻点,主机出现有震动提示,同时LED指示蓝灯闪烁三次,读卡成功.如图: 读卡成功后,振动一次,LED蓝灯闪三次 跌摔记录: 当巡更机受到一定的撞击力度时,机器的红蓝灯会交替闪烁3次,并记录当前碰撞的时间.在软件中也可以查看该巡更机相应的跌摔记录,且该跌摔记录是无法删除的.所以该功能可以有效的避免巡检人员恶意损坏巡更机的情况。 数据删除:读卡后震动器响三声, 红灯闪烁三次,表示数据满,请与电脑软件连接,下载保存完数据并删除数据后才能正常使用。 10。4如何给巡更机充电 巡更机有电池电压检测功能,电压过低时,巡更机红灯会闪烁十次提示巡更机已处于低电状态,这时,请将巡更机插上数据线进行充电。 在充电的过程中,巡更机根据电压不同,其红灯闪烁频率不同.电压越低,闪烁越快,充满后蓝灯常亮. 10。5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 跌摔记录:进入数据下载界面之后,选择相应的通讯端口,单击“跌摔记录”,即可查看巡更机中的跌摔记录。并且在该界面可以将跌摔记录直接“导出"以及“打印"。 10。6如何设置日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步.时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:读到卡后震动器响六声, 红灯闪烁六次. 10.7故障提示对照表 故障现象 故障原因 处理方法 震动六下,红灯闪烁六次 时间错误 将巡更机与电脑软件联机,并设置时间 震动三下,红灯闪烁三次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红灯闪烁十次 电池电压低 给巡更机充电 十一、触点中文巡更机 11.1产品特点 跌摔记录:32000条跌摔记录,准确查询故意摔砸机器 读卡方式:全自动感应读卡技术,无须按键 金属结构:金属外壳、防水、防震、防高温、低温 提示方式:LED+LCD+震动 读卡技术:瑞士EM感应读卡技术 大容量:数据存储记录数达80000条 安全性:掉电后数据可保存30年 下载快:USB下载全部数据只需240秒 工作时间:满电电池一次性可以连续读卡7万次左右 防水等级:完全防水设计,达到IP65 电池方式:内置锂电池 通讯方式:触点USB通讯 11。2产品介绍 触点感应中文巡更机采用感应式读卡技术(RFID),具有防摔、防水、防震等特点.巡检人员持巡更机读取巡逻点,巡更机会记录卡号、读卡时间,巡检完成后,将巡更机通过数据线上传到中心管理软件,传上的数据包括巡检员信息、巡逻点、巡检时间等,管理人员可对被检对象进行准确分析。 特别地,该巡更机具有记录跌摔次数的功能。在实际使用过程中,当巡更机受到一定的撞击力度时,巡更机会记录碰撞的时间,管理人员可在管理软件中查看该跌摔记录. 读卡感应头 触点通讯口 防滑设计 LCD 显示屏 LED 指示灯 11。3使用方法 如何开机:该巡更机使用的是内置电池,所以出产的机器就处于待机状态。 如何读卡:用巡更机黑色感应头靠近巡逻点,主机出现有震动,且主机显示屏上会显示卡号、时间、记录数等相关信息,同时LED指示蓝灯闪烁三次,读卡成功.如图: 读卡成功后,振动一次,LED蓝灯闪三次 跌摔记录: 当巡更机受到一定的撞击力度时,机器的红蓝灯会交替闪烁3次,并记录当前碰撞的时间,同时主机屏幕会显示时间、碰撞记录等信息。在软件中也可以查看该巡更机相应的跌摔记录,且该跌摔记录是无法删除的。所以该功能可以有效的避免巡检人员恶意损坏巡更机的情况。 数据删除:读卡后震动器响三声, 红灯闪烁三次,同时主机屏幕会显示“记录满”以及记录数等信息表示数据满,请将巡更机与电脑软件连接,下载保存完数据并删除数据后才能正常使用。 11。4如何给巡更机充电 巡更机有电池电压检测功能,电压过低时,巡更机红灯会闪烁十次提示巡更机已处于低电状态,这时,请将巡更机插上数据线进行充电。 在充电的过程中,巡更机根据电压不同,其红灯闪烁频率不同。电压越低,闪烁越快,充满后蓝灯常亮。 11.5如何下载巡更数据 数据下载:打开通讯口盖,用数据线将巡更机与计算机USB口连接,运行巡检管理系统软件,点击通讯,根据机型的图片选择相应的通讯界面,选择通讯端口,可进行数据有线下载、校时、删除数据等操作。 通讯时,巡更机显示屏会显示“通讯中……请勿断电",并且红蓝灯就交替快速闪烁。 跌摔记录:进入数据下载界面之后,选择相应的通讯端口,单击“跌摔记录”,即可查看巡更机中的跌摔记录。并且在该界面可以将跌摔记录直接“导出”以及“打印”。 11.6如何设置日期、时间 进入相应的通讯界面,选择相应的通讯端口,单击“设置时间”,将巡更机的日期、时间与电脑同步。时间设置成功时,软件中会提示“仪器时间设置成功”。 巡更机时间错误提示:读到卡后震动器响六声, 红灯闪烁六次,巡更机显示屏会显示“时间错误,请校时”。 11。7故障提示对照表 故障现象 故障原因 处理方法 震动六下,红灯闪烁六次 时间错误 将巡更机与电脑软件联机,并设置时间 震动三下,红灯闪烁三次 数据已满 请下载数据并保存数据后,删除巡更机内数据 红灯闪烁十次 电池电压低 给巡更机充电 十二、配套配件 1、巡逻点 用于标识巡检地点,在需要巡检的地方安装巡逻点,巡检人只需要到达巡检地点后,主机感应头靠近巡逻点,表示读卡成功。 巡逻点的安装: 1) 首先确定安装点(不低于地面1。5M),再拿冲击钻对安装点冲(2个孔)嵌入胶塞 2) 打开封盖,将板用自攻螺丝固定 3) 重新装上封盖装盒即可 4) 或采用双面胶直接贴在墙上(此方法不牢固易脱落) 巡逻点的特点: l 具有防水、防磁、防震功能。可安装任何地方,不受环境影响 l 感应卡为一种无源存储仪,内置巡检点 l 无须供电,安装方便 银色普通型夜光型增强夜光型 2、身份卡 用于识别人员身份,在巡更之前,用巡更机读身份卡后,巡更的数据属于此巡更人员. ² 非接触式TI-ID卡 ² 可在雨、雪、冰、尘、等恶劣条件下可靠使用身份卡为特制 ² 高灵敏度卡,在保证刷卡距离的同时,减少巡更机电源消耗 ² 无源卡,使用时间超过20年 3、通讯线 用于传输巡更机与电脑通讯专用线,该连接仪体积小,可靠性高,免去用户外接电源的麻烦,也不用昂贵的通讯座,使用户购置成本降低。 适用:触点感应巡更机 适用:强光照明巡更机 触点中文巡更机自动感应中文巡更机 适用:自动感应巡更机 适用:强光照明巡更机(触点通讯) 适用:无线通讯座 无线存储型通讯座 4、巡更机充电器 专用充电器,内部采用微电脑控制芯片,自动检测,有过充,过放,恒流充放功能,有效的保护电池的寿命。 将待充电电池按正确方法安装入充电器上。  充电器直接插入110V∽220V电源插座,此时它会自动识别电池,放电后自动转入充电.电源指示灯亮,同时充电指示灯亮闪烁.  充饱时,饱和指示灯亮.(由外界干扰百分比指示灯可能全灭属正常),快速充电完成,如不急用,为保证最佳充电效果,最好继续涓流充电1-2小时. 输入电压:AC110—240/50—60Hz 输入电流:30mA 输出电流:250mA 输出电压:4.2V 适用容量范围:200-2000mAH 使用环境:温度:-5——40℃ 湿度≤90℅ 适用:不锈钢巡更机 适用:彩屏巡更机 照明巡更机 自动感应巡更机 自动感应中文巡更机 正确装入电池方法 往左按住再往上取出 安装时请注意+ -极性按图示方法安装充电,取出时稍用力往左压,再往上抠出,电池取出。 5、巡更机锂电池 巡更机电池采用高容量锂电池芯,为巡更机提供一个稳定持久的电能。 注:电池为电芯成型产品,没带保护电路,在单独电池时,严禁短路电池两极!严禁在危险场所拆开! 适用:不锈钢巡更机适用:无线巡更机 适用:彩屏巡更机 照明巡更机 自动感应巡更机 自动感应中文巡更机 十三、USB 驱动安装说明 【说明】 该驱动程序与操作系统的类型无关,只需根据操作系统的位数选择相应的驱动程序(x64用于64位操作系统,x86用于32位操纵系统). 如下图所示: 【安装步骤】 1、将巡检仪通过USB数据线连接计算机,右键单击计算机>管理〉设备管理器,查看其他设备会出现一个黄色的感叹号,这种情况表示驱动未安装,如下图所示: 2、在软件光盘里找到USB驱动文件夹,打开并双击执行CP210xVCPInstaller_x86。exe/CP210xVCPInstaller_x64。exe 3、单击“下一步” 4、单击“下一步" 5、驱动安装完成,并单击完成 6、安装完成后,请右键单击计算机〉管理〉设备管理器,选择端口会看到巡检仪驱动名称为Silicon Labs CP210x USB to UART Bridge(COM3),通讯端口号为COM3,表示驱动安装成功,在软件通讯界面选择COM3便可通讯。 十四、巡检软件系统 1、管理软件安装 1)   按照本手册说明正确安装巡检系统软件 2)   在提取数据时,数据电缆一端连至电脑串口,另一端连至巡更机 3)   在进行巡更机和电脑通讯任何操作时,巡更机都必须处于通电状态,否则操作不成功 2、软件的操作步骤 1)   根据要求的时间段、巡检地点,工作人员沿指定的线路进行巡检,每到一处,在巡检的同时,用巡更机识读安装在该地点的巡检点 2)   识读时,巡更机会自动记录当前的地点名称、日期、时间 3)   巡检完毕后,把存有采集数据的巡更机送交管理人员,通过数据电缆与管理电脑连接并将巡更机中的数据传输到管理电脑中保存,根据工作需要进行查询和生成各种统计管理报表。同时可清除巡更机中的数据,以备再次使用 3、软件特点 (1)、功能特点 l 本系统采用数化设计,使用与设置更灵活 l 为能清晰表示巡检线路和巡检人员的上下级隶属关系,线路和人员均采用树型结构 l 不同的巡更线路中可含有相同的地点,(一个和多个),解决了不同线路中地点交叉问题 l 对每条线路中的地点可以自由排序 l 正常巡检计划只需要制定一次,并设置为具体的时间段 l 为更好的适应巡检人员的情况,本系统采用两种方式:一种是每个人员加配感应卡的识别方式,另一种是不配加人员卡的方式,而是在排定巡检计划同时,也将相应的人员进行相应的排定 l 巡检结果查询可以进行多条件任
