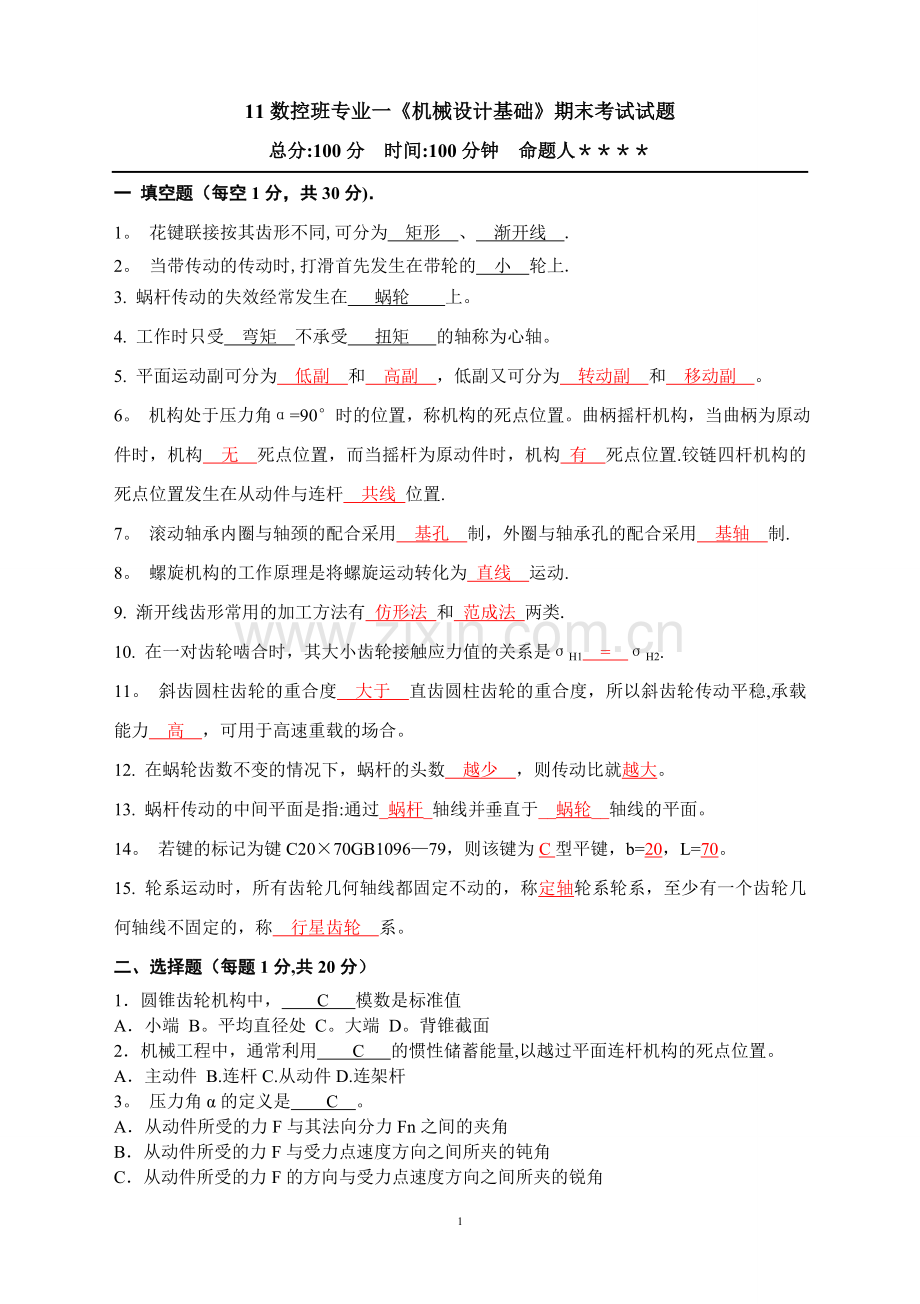

11数控班专业一《机械设计基础》期末考试试题
总分:100分 时间:100分钟 命题人＊＊＊＊
一 填空题（每空1分，共30分)．
1。 花键联接按其齿形不同,可分为 矩形 、 渐开线 .
2。 当带传动的传动时,打滑首先发生在带轮的 小 轮上.
3. 蜗杆传动的失效经常发生在 蜗轮 上。
4. 工作时只受 弯矩 不承受 扭矩 的轴称为心轴。
5. 平面运动副可分为 低副 和 高副 ，低副又可分为 转动副 和 移动副 。
6。 机构处于压力角α=90°时的位置，称机构的死点位置。曲柄摇杆机构，当曲柄为原动件时，机构 无 死点位置，而当摇杆为原动件时，机构 有 死点位置.铰链四杆机构的死点位置发生在从动件与连杆 共线 位置.
7。 滚动轴承内圈与轴颈的配合采用 基孔 制，外圈与轴承孔的配合采用 基轴 制.
8。 螺旋机构的工作原理是将螺旋运动转化为 直线 运动.
9. 渐开线齿形常用的加工方法有 仿形法 和 范成法 两类.
10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1 = σH2.
11。 斜齿圆柱齿轮的重合度 大于 直齿圆柱齿轮的重合度，所以斜齿轮传动平稳,承载能力 高 ，可用于高速重载的场合。
12. 在蜗轮齿数不变的情况下，蜗杆的头数 越少 ，则传动比就越大。
13. 蜗杆传动的中间平面是指:通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。
14。 若键的标记为键C20×70GB1096—79，则该键为C型平键，b=20，L=70。
15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称 行星齿轮 系。
二、选择题（每题1分,共20分）
1．圆锥齿轮机构中， C 模数是标准值
A．小端 B。平均直径处 C。大端 D。背锥截面
2．机械工程中，通常利用 C 的惯性储蓄能量,以越过平面连杆机构的死点位置。
A．主动件 B.连杆C.从动件D.连架杆
3。 压力角α的定义是 C 。
A．从动件所受的力F与其法向分力Fn之间的夹角
B．从动件所受的力F与受力点速度方向之间所夹的钝角
C．从动件所受的力F的方向与受力点速度方向之间所夹的锐角
4. 对于外凸的凸轮轮廓曲线,从动杆滚子半径必须 B 理论轮廓曲线的最小曲率半径。
A．大于 B. 小于 C。 等于 D。 都可以
5。 在下列机构中,有急回特性的机构是 D 。
A．对心曲柄滑块机构 B．转动导杆机构C．双曲柄机构 D．偏置曲柄滑块机构
6。 直齿圆柱齿轮无齿侧间隙啮合条件为 B 。
A．，B．C．D. 都不对
7。 渐开线标准齿轮的根切现象发生在 C 。
A。 模数较大时B。 模数较小时C。 齿数较少时D。 齿数较多时
8。 在下列四种型号的滚动轴承中， B 必须成对使用。
A. 深沟球轴承B。 圆锥滚子轴承C. 推力球轴承D. 圆柱滚子轴承
9。 轴环的用途是 D
A作为轴加工时的定位面B. 提高轴的强度
C. 提高轴的刚度 D. 是轴上零件获得轴向定位
10。 若两构件组成低副,则其接触形式为 A
A。面接触 B。点或线接触 C。点或面接触D.线或面接触
11. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构,其机架应取 B
A.最短杆 B.最短杆的相邻杆 C。最短杆的相对杆 D。任何一杆
12. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动 A
A。将产生刚性冲击 B.将产生柔性冲击 C。没有冲击 D。既有刚性冲击又有柔性冲击
13。 带传动中弹性滑动现象的产生是由于 C
A。带的初拉力达不到规定值 B.带与带轮的摩擦系数过小
C.带的弹性变形 D。带型选择不当
14. 渐开线齿轮的齿廓曲线形状取决于 D
A。分度圆 B.齿顶圆 C.齿根圆 D.基圆
15. 为了实现两根相交轴之间的传动，可以采用 C
A。蜗杆传动 B.斜齿圆柱齿轮传动 C。直齿锥齿轮传动 D.直齿圆柱齿轮传动
16。 蜗杆传动的传动比i等于 B
A。B.C.D.
17。 普通平键的长度应 B
A 。稍长于轮毂的长度 B 。略短于轮毂的长度 C.是轮毂长度的三倍 D。是轮毂长度的二倍
18、键的截面尺寸b×h主要是根据 D 来选择。
A。传递扭矩的大小 B。传递功率的大小 C。轮毂的长度 D.轴的直径
19、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用 C
A。螺栓联接 B。螺钉联接 C。双头螺柱联接 D。紧定螺钉联接
20、联轴器和离合器均具有的主要作用是 B
A.补偿两轴的综合位移 B。联接两轴,使其旋转并传递转矩
C。防止机器过载 D.缓和冲击和振动
三、判断题（每小题1分，共10分）（正确的划“√"，错误的划“×”)
1．在凸轮机构中，基圆半径取得较大时，其压力角也较大。 （ × ）
2. 在平键联接中，平键的两侧面是工作面。 ( √ ）
3。 带传动在工作时，产生弹性滑动是由于传动过载. （ × ）
4。 向心推力轴承既能承受径向载荷，又能承受轴向载荷。 （√）
5。 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩.( √ )
6. 选用滑动轴承的润滑油时，转速越高,选用油的粘度越高. (×）
7. 蜗杆传动,蜗杆头数越少,传动效率越低. ( √ ）
8. 链节距越大，链速也越不均匀. （√）
9。 曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显(√）
10。极位夹角是曲柄摇杆机构中,摇杆两极限位置的夹角. （ ×)
四、简答题(每小题4分，共20分）
1。 试述螺纹联接防松的方法。
答:摩擦防松：弹簧垫圈、对顶螺母、金属锁紧螺母
锁住防松：开口销与槽形螺母、止动垫片、止动垫片与圆螺母、串连金属丝
不可拆防松：冲点、端铆、胶接、焊接。
2。解释滚动轴承代号6208.
滚动轴承代号6208中，6指 深沟球轴承 ，2指 直径系列为2 ，08指 内径为40mm .
3。 轴上零件的周向固定和轴向固定方法各有哪些方法?（分别指出四种以上方法）
周向固定：键连接、花键连接、过盈配合连接
轴向固定:轴肩、轴环、轴套、轴端挡板、弹性档圈
4。分别写出一对标准直齿轮、斜齿轮、直齿锥齿轮和蜗轮蜗杆正确啮合的条件。
5.机器的组成。
动力部分、执行部分、传动部分、控制装置和信息处理系统
五、 计算题(共10分）
     已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝150mm，传动比i12=4， 小齿轮齿数Z1=20。试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2.
(10分,每个参数2分）
Z2=iZ1=4＊20=80
   m=2a/(z1+z2)=2＊150/120=2.5mm
   d2=mZ2=200mm
   da2=200+2*2.5=205mm
   df2=200—2＊1。25＊2。5=193.5mm
六、看图题(每题5分，共10分）
1、下图为一蜗杆传动的起重装置，当重物上升时，确定蜗轮、蜗杆的转向？当驱动蜗杆的电动机停电时，重物是否掉下，为什么？
答：图中蜗轮、蜗杆的转向为顺时针方向.
当电动机停电时,重物不会掉下，蜗杆传动具有自锁性。
2、指出图示轴的结构中标出位置的结构错误并说明.
①轴端无倒角,装拆不方便;与轮毂相配的轴段长度应短于轮毂长度；
②轴肩过高
③轴承内圈定位过高
④轴段过长，不利于轴承安装，应设计为阶梯轴
⑤键槽位置错误，联轴器没有轴向定位。
