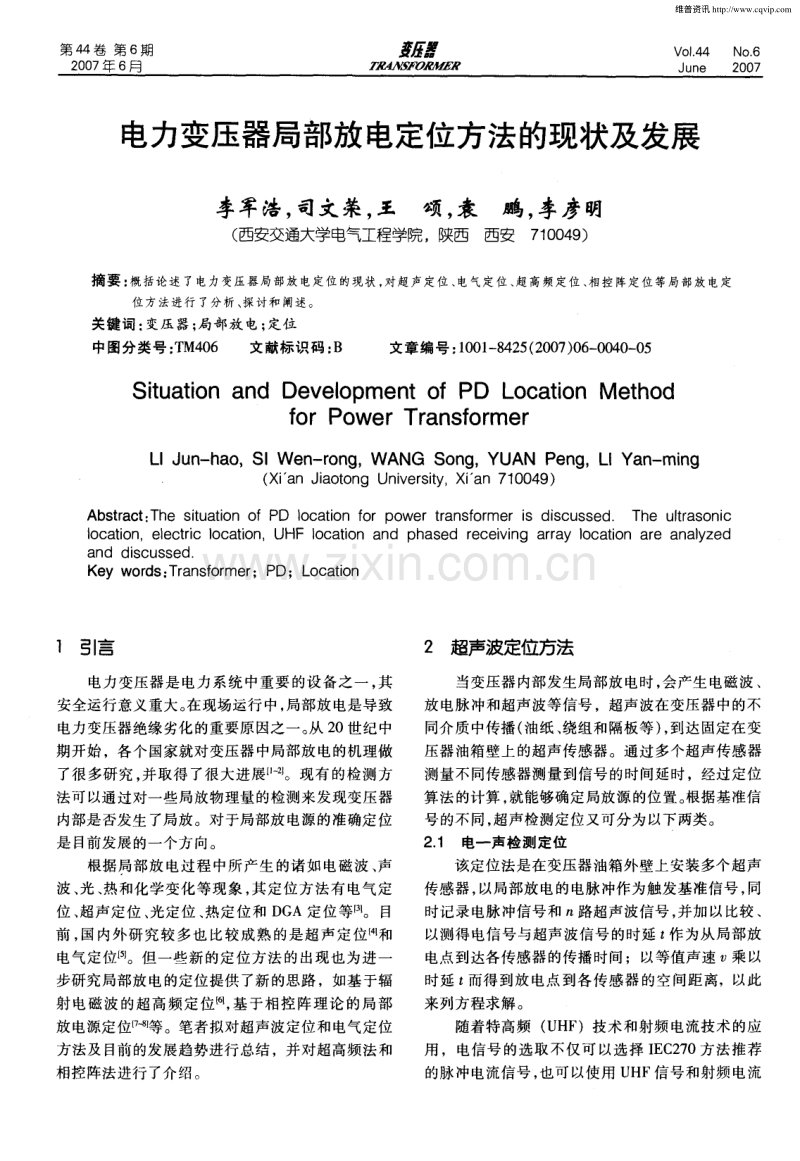

电力变压器局部放电定位方法的现状及发展.pdf

第 4 4 卷 第 6 期 2 0 0 7 年 6 月 变 压 。 P V O I 4 4 No 6 Ju n e 2 0 0 7 电力变压器局部放电定位方法的现状及发展 李军浩， 司文荣， 王 颂， 袁 鹏， 李彦明 ( 西安交通大学电气工程学院，陕西西安7 1 0 0 4 9 ) 摘要 ： 概括论述 了电力变压器局部放电定位的现状， 对超声定位、 电气定位、 超高频定位、 相控阵定位等局部放电定 位方法进行 了分析、 探讨和阐述。 关键词： 变压器 ； 局部放 电； 定位 中图分类号 ： T M4 0 6 文献标识码 ： B 文章编号： 1 0 0 1 8 4 2 5 ( 2 0 0 7 ) 0 6 0 0 4 0 0 5 Si t u a t io n a n d De v e l o p me n t o f PD L o c a t i o n Me t h o d f o r Po we r Tr a n s f o r me r L I J u n - h a o ，SI We n -r o n g，WANG So n g ，YUAN P e n g，L I Ya n mi n g ( X i a n J i a o t o n g U n i v e r s it y ， X i a n 7 1 0 0 4 9 ) Ab s t r a c t ； Th e s i t u a t i o n o f P D l o c a t ion f o r p o we r t r a n s f o r me r i s di s c u s s e d T h e u l t r a s o n i c l o c a t i o n ，e l e c t r i c l o c a t i o n ，UHF l o c a t i o n a n d p h a s e d r e c e i v i n g a r r a y l o c a t i o n a r e a n a l y z e d a n d d i s c u s s e d K e y wo r d s T r a n s f o r me r ；P D；L o c a t i o n 1 引言 2 超声波定位方法 电力变压器是电力系统中重要的设备之一 ， 其 安全运行意义重大。 在现场运行中 ， 局部放 电是导致 电力变压器绝缘劣化的重要原因之一。 从 2 O世纪中 期开始，各个国家就对变压器中局部放电的机理做 了很多研究 ， 并取得 了很大进展I 】 捌。现有 的检测方 法可以通过对一些局放物理量的检测来发现变压器 内部是否发生 了局放。对于局部放电源的准确定位 是 目前发展的一个方向。 根据局部放 电过程 中所产生 的诸 如电磁波 、 声 波 、 光 、 热和化学变化等现象 ， 其定位方法有电气定 位 、 超声定位 、 光定位 、 热定 位和 D G A定位等f3 1 。 目 前 ， 国内外研究较多也 比较成熟 的是超声定位 和 电气定位 5 1 。但一些新的定位方法的出现也为进一 步研究局部放电的定位提供 了新 的思路 ，如基于辐 射电磁波 的超高频定位嘲， 基于相控阵理论的局部 放电源定位f 7 删等。笔者拟对超声波定位和电气定位 方法及 目前的发展趋势进行总结 ，并对超高频法和 相控阵法进行 了介绍。 当变压器内部发生局部放电时 ， 会产生电磁波 、 放 电脉冲和超声波等信号 ，超声波在变压器中的不 同介质中传播( 油纸 、 绕组和隔板等) ， 到达 固定在变 压器油箱壁上的超声传感器。通过多个超声传感器 测量不同传感器测量到信号的时间延时，经过定位 算法的计算 ， 就能够确定局放源 的位置。 根据基准信 号的不 同， 超声检测定位又可分为以下两类。 2 1 电一 声 检测 定位 该定位法是在变压器油箱外壁上安装多个超声 传感器， 以局部放 电的电脉冲作为触发基准信号， 同 时记录电脉冲信号和 n路超声波信号， 并加以比较 、 以测得电信号与超声波信号的时延 t 作 为从局部放 电点到达各传感器的传播时间；以等值声速 乘以 时延 t 而得到放 电点 到各传感器 的空间距离，以此 来列方程求解。 随着特高频 ( U HF )技术 和射频 电流技术 的应 用 ，电信号 的选取不仅可以选择 I E C 2 7 0方法推荐 的脉冲电流信号 ， 也可以使用 U HF信号和射频 电流 维普资讯 6 期 李 骂 、 文 荣、 王 垂 塑 至 堕 ! 皇 窆 垦 墨 堕翌 墼皇 壁 堕 互 鋈 罂 垄 壁 一 信号作为 电信号基准 ， 在此基础上进行计算 。 2 2声一声检测定位 该方法在耦合于变压器油箱外壁上的多个超声 传感器中选用一路声信号触发其余声信号。定位 时 选择某一传感器为参考探头 ，以此为基准测量同一 局部放电超声信号传播到其他传感器时对应于它的 相对时差 ，将该组相对时差代人满足该组传感器几 何关系的一组方程求解 ，即可求出局部放电点的几 何位 置坐 标 。 文献【 9 】 通过计算 、 试验 比较了以上两种方法在 定位上的准确程度 。认 为声一 声定位方法中声波 的 前沿不容易确定 ， 所以声一 声定位方法不如电一 声定 位方法准确 。但 电一 声定位方法需要提取 电信号作 为参考基准信号 ， 信号 的取样要麻烦些。声一 声定位 则比较方便 ，可以完全通过声传感器来进行信号 的 测量和判断。 在超声定位中 ，定位算法是能否进行准确定位 的关键， 目前， 常用的普遍算法有顺序定位算 法 、 球 面定位法 、 双曲面定位算法 、 模式识别定位法和遗传 算法等。 双曲面定位算法和球面定位法是 目前应用较为 广泛的针对声一 声检测和 电一 声检测的定位方法 ， 两 种算法都是通过信号的时间差建立双 曲面方程或球 面方程 ， 然后通过最小二乘法进行求解 。 但这 种算法 是非线性算法 ， 计算时间长 ， 内存 占用量大 ， 而且计 算结果受初值 、 步长影响较大 。如果选择不当 ， 会使 方程组无解或误差很大 ，且其计算公式 中较为复杂 的是等值声速的计算 。 目前 ， 一般将等值声速取为常 数 ， 但声波信号在变压器 中传播时 ， 情况极其复杂 ， 等值声速不可能为一常数 。 针对以上问题 ， 出现了线 性算法和基于模式识别的定位算法及基于遗传算法 的定位算法 i o - 1 1 。线性算法是在非线性算法 的基础 上 ， 对非线性方程组进行变换 ， 将其转换为线性方程 组求解 ；基于模式识别 的定位算法是将变压器分解 为若干个模块单元 ，分别计算这些模块到各个传感 器之间的时间差 ，将这些时间差组成数组进行模式 识别， 计算与所测的超声信号时间差数组的距离， 选 择距离最小的模块为放电点 ；基于遗产算法的定位 算法则是在最小二乘法的基础上采用了具有全局搜 索特性的遗传算法 ， 解决 了局部收敛问题， 避免了迭 代过程中的局部最优点问题。 同时综合以上几种方法来进行定位判断也是 目 前 的一个发展趋势。如文献 1 2 1 采用的先使用顺序 定位法 ，然后使用基于广义互相关的声一 声定位方 法来进行定位计算嘲 。 随着研究的深入 ，一些新的定位算法也在发展 之中。文献【 1 3 提出将超声定位问题转化为一个带 约束的非线性连续 函数优化问题 ， 在最优化框架内 ， 应用 国际上最近提出的粒子群优化( P S O) 算法进行 求解 。 文献 1 4 】 提出基于混沌遗传算 法的变压器局部 放电源点定位方法 ，将混沌理论和遗传算法引入局 放超声波定位算法 中， 也取得 了一些效果。 目前的定位方法中，多是针对单一放电源进行 的计算 。但 由于实际中变压器 内部可能不仅仅存在 单一的一个局部放电源 ，很可能同时存在多个放 电 点。针对多放电源的定位问题 ， 目前研究 的较少 ， 但 也有一些文章对此进行 了介绍。文献【 1 5 】 利用多个 传感器组成传感器阵列来进行多个放 电源的定位。 首先对放电源个数进行估计 ，然后进行不同放电源 的定位 ， 并进行了仿真工作 。 3 电气定位方法 当变压器 内部发生局部放电时 ，所产生的放电 脉冲沿绕组传播到达测量端 。该放电脉冲包含 了放 电特性和局部放电定位所需要的一些信息 ，通过对 此脉 冲进行分析 ， 可确定局放源的具体位置 。 传统的 电气定位方法很多 ， 诸如起始电压法 、 极性法 、 行波 法 、 电容分量法等 。 随着研究 的逐渐深入和数字测量 技术的进一步发展 ，改进 电容分量法和端点 电流脉 冲频谱分析法这两种方法得 到了更 多的研究和应 用 。 3 1 改进 电容 分量 法 根据绕组传输特性可知 ，对于某些变压器绕组 如纠结式绕组在 0 1 M H 1 M Hz 范围内，可近似等 效为一个容性梯形网络。当变压器内部某点发生局 部放 电时 ，该点作为放 电源产生一个陡脉冲向两端 传播 ， 其传播规律满足 ： 一 x F C r , C c h ( a x ) + C N s h ( a x ) U N 、 v c K c c h a ( 1 - x ) 】 + c l 【 a ( 1 一 ) 】 式 中 ， ， c L ， c N 分别是线端和 中性点处对应 的 电压和电容 ； 为放电点到中性点的绕组长度 ； Z 为 变压器绕组的总长度； = 、 C C ； C ， C 分别为绕组 单位长度的并联、 串连电容。 根据以上方程找到两个 电容分量和绕组位置上的一一对应 的关系，就可以 进行准确定位。 变压器只是在某一个频率范围内等效为一个电 容梯形网络 ， 在改进的电容分量法中， 该频率范围的 确定就显得尤为重要。 一般而言 ， 该频率范围的确定 是由试验获得 。 将一个函数发生器接到绕组的一端 ， 维普资讯 4 2 变 珏罄 第4 4 卷 并提供 变的 f 【 ! i t ， 多 端接地 ， 同时测量输 入电压和绕 电匮。当在此 等效频率范围时 ， 会出 现最小 j 一 移 ，即输入波形和输 出波形相似 而后采瑚投 滤波： 此频率池围以外的信号去掉 ， 采用上述 0 世f 】 汁算 改 ： 蜜 艟法利J 1 】 数 ： 滤波技术 ， 能够获得 沿变压 越境 脉冲的 乜 他辅分量 ； 该方法对干扰 信号完仑坤 圳， 频 ? 选卡 f 活 ， 频率补偿 容易， 与 新的直线 法继合- J- 以解救一些实际问题 ， 能够 得到较高的 f 精崾 、 3 2 端点电流脉冲频谱分析法 在 f ) 【 ) j 川 l 【 ) j MI _t z这个中间频率 范围内 ， 变 压器绕射 i 7 4 , 文观 l 、 振荡传播 即发生在绕 组中的，L 政 ； l 【 i 荡 式传输 。此时 ， 在变 压器测 端所得到的J Ij 放 电电流脉 冲因局 放 源位置 j ， u 仃牧人的蕾异。文献 1 6 1 对连续 饼式绕组 t 以 4饼为侧) ， 从 1 同位置注入放 电脉 冲 ， 从而模拟 了绕组 中不同位置的局部放电 ， 用绕 组 的简化等效 电路计算 出相应放 电注入 电流对应 的传递函数 ， 从而根据频谱分析来确定放 电点的位 置 。 在此基础 上， 文献【 l 7 】 采用建立仿真模 型并结 合试验的方法 ， 研究了不同的局部放 电脉冲传播路 径 的传递 函数 ，在分析传递 函数频谱特性 的基础 上 ， 提出了根据相应信号高频分量和能量的局部放 电电气定位方法。 尽管 人们对变压器绕组特性的研究较多 ， 相应 的也 出现 了一些 电气定位方法 ， 但 由于各种 电气定 位法现场操作复杂 ， 使用范围限制较大 ， 且 由于变 压器内部结构复杂及放 电部位 的不同 ， 使 得放 电脉 冲的波过程也会出现不 同程度的振荡， 而对放 电信 号的检测却只能在变压器的测量端点进行 ， 因而精 度不高 ， 所以 目前在实际定位中很少采用。 4 基于特高频检测的局放定位方法 UH F检测技术具有抗干扰能力强 、 灵敏度高 的 优点 ， 近年来已经在试验室中得到了大量研究并逐 步在工程实际中得到应用 。西安交通大学 、 华北 电 力大学等都对其进行 了深入研究并取得 了丰富的 成果 1 8 - 2 0 I 。采用 U HF方法进行变压器局部放电源定 位则是 目前的一个研究重点 。国内外的一些研究单 位都对其进行了大量研究。 利用 U H F信号进行局放定位 的基础是 电磁波 绕射所遵循 的费玛最短光程原理 即电磁波沿射线 传播 ， 认为传感器所接收到的信号是局放信号沿最 短光程 、历经最小传播时问最先到达的子波的波前 反映 。示意 图如 图 l 。 S P 图 1 电 磁 波 绕射 示意 图 F i g 1 Di a g r a m o f d i ffr a c t e d e l e c t r o ma g n e t i c wa v e 在变压器油箱的不同位置耦合多个 U H F传感 器 ，根据 U HF信号到达不旧传感 器的时间延时 ， 建 立方程即可求解 。 安装方式有介质窗方式 ， 4阵元菱 形传感器阵列等。没局放源 P ( x ， ， ， ) 到达传感器 S ( x ， Y ， z ) 的传播时间为 t i ， 则有 t i = 、 ( 一 ) + ( ， 一 ， 。 ) 0 + ( ) C ( 1 ) 与参考传感器 ， 的 对时差为 T i _ _ 一 t ( = 1 ， ，m； m4 ) 。通过测量出 m 1个相对时差 丁 波速 及各传感器的位置坐标 ， 利用方程( 1 ) 即可求出局 放源的具体位置。 在使用 U H F方法进行局放的定位中， 各个传感 器相对与参考传感 器时延的确 定至关重要 。文献 2 1 采用累积能量 曲线 ， 功率 曲线及 自相关算法来 确定时延时间。文献I 2 2 】 使 用 4阵元菱形传感器阵 列的方法来进行信号的测量 ，并使用基于多样本的 互相关一 移位一 叠 加一 相关 时延算 法来确定 时延时 间。 使用 U H F方法来进行 局放 的定位具有抗干扰 能力强 ， 定位精确的优点 。但 目前刚刚起步 ， 诸如在 线检测中传感器的安装位置 ，变压器 内部复杂结构 的影响 ， 定位算法的进一步优化等问题都需要解决。 5 基于相控阵理论的变压器局部放电定位 方法 该方法是根据相控阵理论1 2 3 1 ， 采用一个 阵 元的平面相控阵天线作为接收信号用传感器。N x N 个阵元对局部放电源的接收信号的空间相位差可表 示成矩阵 ， 对 个阵元接收信号 的附加阵内相位 差也可表示成矩阵。 改变阵内相位矩阵， 天线传感器 方 向图就按照 19 = k d s i n O ， a = k d c o s 0 s i n q ) 对应 的 0 ， 方向扫描。同时通过近似连续改变平面阵的阵内水 平和垂直相位差 ，就可以实现空间坐标上的电控扫 描， 获取空间上的 目标信息。式 中， 为相邻阵元的 阵内相位差 ， 即相位延迟 ， 0 ， 分别为相控阵的仰角 和方 位角 。 将局部放电看作超高频和超声波的发射源 ， 用 维普资讯 6 期 李 军 浩、 司 文 荣、 王 颂 塑 蔓 垦 里 垩 堕 矍 堕 墅 堡 里 星 堕 鎏 塑 婴 鉴 垄 壁 箜 检测超 岛频和超声波信 的柏控 阵构成平面传感 器 ， 以接收到的趟高频信号作为时 间基 准 ， 进 而得 到剐 方 阳的赶 i 声波传输时延 ， 这样可先计算出局 部放电点 他感器的距离 ， 然后根据相控阵扫描的 方位角和仰角即可得出放电点的空间儿何位置 。 ! 炎迎人 ： 对此 力 法进 行 _r较深入 的研究 ， 采川 l 6 x l 6 元的 相控阵 ， 时 个 和多个局部 源进行 r定位， 定位准确度达到 r A0 = 0 9 3 。 虽此种方法然定位 比较准确 ， 似对传感器的分 辨力和安装位置要求较高。传感器阵元数越多 ， 其 分辨力越强 ， 但造价也就越 昂贵 ， 面积也越大 ， 给安 装带米 定的 难 列时相控阵天线需要与l卡 f 1 5 F 行。如果不 行 !J ! lj n 丁 能造成较大的误差 。 在现场的 实际变 器 f 1 安装具有 一定的困难。 6 存在的问题及将来的发展 随着对局部放 电研究的深入 ， 各种定位方法也 不断涌现 ， 一些方法 已经应用 于工程实 际中 ， 但总 的来说效果并不理想。 超声波定位方法是 目前研究最多 ， 也是比较成 熟的一种方法 ， 并得到了广泛的应用 。但 由于变压 器内部绝缘结构复杂导敛声波的传播规律复杂 ， 等 值声速难以精确计算 。通过传感器接收的复合声波 前沿不能准确确定 ， 且超声传感器对现场电磁干扰 的抗 干扰能力不强 ， 灵敏度也不够高 ， 定位算 法也 不够完善 ， 这些都导致 了超声波定位精度不高。目 前 ， 针对信号前沿 的确定 ， 提高传感器抗干扰能力 和灵敏 度及定位算法 的研究是 目前超声定位 研究 的热点和发展方向。 对于电气定位 ， 由于变压器 内部结构复杂和放 电点的多样性 ， 使得放电脉冲的波过程会 出现振荡 和衰减 ， 而对放 电信号的检测却只能在变压器的测 量端进行 ， 其精度难 以保证 ， 且 电气定位一般不 能 在 线检 测 ， 限制 了其发 展 。 基于 U H F信号的局放定位方法和基于相控阵 理论 的局放定位方法作为新发展起来 的两种局部 放电定位技术 ， 其定位精度 高。但对其研究还不够 深入 ， 实际应用 咔 J 的各种影响 因素还都没有完全得 到解决 ， 还需要进_步的研究和试验。 今后的研究中， 应加强如下方 面的一些研究 ： ( 1 ) 放电机理 的研究 。放 电机理 的研究是各种 定位方法的基础 ， 传统 的三 电极模型 已经不能满足 实际研究 的需要 ， 加强对放 电机理 的研究 ， 研究各 种局放所产生的物理量中 ，哪 种能够最适用于定 位， 这是准确获得局部放电源准确位置的保证。 ( 2 ) 信 号传播规律的研究 以 提到的各种定位 方法 中，所研究的对象都是发生局放时所产生的诸 如声波 、 电脉冲 、 U HF信 号等物理 由于变压器内 结构复杂导敛信号的传播规律也很复杂 ，加强这些 信号在变压器 内的传播规律的研究足提高定位精度 的前提。 ( 3 ) 传感器的研究。因为现场l 乜 磁干扰非常大 ， 所以研究抗干扰能力强 、灵敏度高的传感器十分重 要。 只有能够准确测量到真实信号的传感器 ， 才能够 实现真实的局放定位。 ( 4 ) 定位算法的研究 = 定位算法的研究是实现定 位的关键 ， 目前， 对超声定位 的定化钧： 法开展的研究 较多， 而超高频方法币 相控阵方法则刚刚起步 ， 还需 要进 一 一步的研 究 ( 5 ) 数字信号处理技术在局放定位中的应用 。 将 数字信 号处理技 术和 i I 算机技术f j 人局放定位 中， 通过 数字滤波 、 数字采集 、 光电传输 等技术 ， 将会 大大提高定位的准确度 。 ( 6 ) 多点定位技术的研究 。 目前的定位技术多是 考虑单局放源 ， 但实际中往往是多点发生局放 ， 研究 如何对多点局放源进行定位是十分必要 的。 目前也 出现了基于多超声波传感器阵列和相控阵的多点定 位技术 ， 但都不十分成熟 ， 需要做进- - - 一 步的研究。 ( 7 ) 考虑现场情况的在线监测 。 现场的情况复杂 多变 ， 在研究中将现场的各种因素诸如电磁干扰 、 天 气变化和系统影响的因素考虑进去进行局放点的定 位 。目前 ， 这方面的工作 已经得到了一些开展。 参考文献 ： I l 】 S t o n e G C P a r t i a l d i s c h a r g e - p a rt V I I ：T h e e a r l y h i s t o r y o f p a rt i a l d i s c h a r g e r e s e a r c h J I E E E E l e c t I n s u 1 M a g a 1 9 9 1 ， 7 ( 4 ) ： 9 - 1 9 【 2 】K e m p I J P a rt i a l d i s c h a r g e p l a n t i n g n 1 0 n i t 0 r i n g t e c h n o l o g y ：P r e s e n t a n d f u t u r e d e v e l o p m e n t J I E E P r o c 一S c i M e a s T e c h n o 1 ，1 9 9 5 ， 1 4 2 ( 1 ) ： 4 - 1 0 1 3 I 王 国利 ， 郝艳捧 ， 李彦明 电力变压器局部放 电定位方法 的现状 和前景【 J 】 变压器 ， 2 0 0 1 ， 3 8 ( 1 1 ) ： 2 2 - 2 7 【 4 1 B o z z o R ，G e m m e G G u a s t a v i n o F e t a 1 L o c a t i o n o f p a r t i a l d i s c h a r g e s i t e s o n p o we r g e n e r a t o r b a r s b y me a n s o f u l t r a s o n i c me a s u me n t s I EE E I n s t r u m Me a s T e c h n o 1 C o n f e r e n c e ,Ot t a w a ,C a n a d a ,Ma y 1 9 - 2 1 ， 1 9 9 7 。 【 5 】 F u h r J ，H a e s s i g M，B o s s P e t a 1 D e t e c t io n a n d l o c a - t i o n o f i n t e r n a l d e f e c t s i n t h e i n s u l a t i o n o f p o w e r t r a n s f o r me r s J I E E E T r a n s ，o n E l ，1 9 9 3 ， 2 8 ( 6 ) ： 1 0 5 7 - 1 0 6 7 【 6 】 丁燕生 ， 唐志国 ， 李成榕 ， 等 变压器 的 U H F法局放故障 定位初探I J 1 高电压技术。 2 0 0 5 ， 3 1 ( 1 1 ) ： 1 8 - 2 0 【 7 】 罗 勇芬 ， 李彦 明 ， 刘 春丽 基 于超高频和超声波相控接收 维普资讯 耍 毫 第4 4 卷 原理 的油中局 部放 电定 位法仿 真研 究【 J 】 电工技术学报 2 0 0 4 ， 1 9 ( 1 ) ： 3 5 - 3 9 8 】 罗勇芬， 李彦明 用于油中局部放电定位的超声 相控 接收 阵传感器 的研究 J 】 西安 交通大学 学报 2 0 0 5 ， 3 9 ( 4 ) ： 4 0 2 4 0 6 9 】 孙才新 ， 罗兵 ， 顾乐观 ， 等 变压器局部放电源的电一声和 声一声定 位法 及其评判 的研 J 】 电工技 术学 报 1 9 9 7 ， 1 2 ( 5) ： 4 9 - 6 0 【 1 0 卢毅 ， 楼樟达 ， 王大忠 用模式识别法进行油 中放 电超声 定位的研究【 J 】 电工技术学报1 9 9 9 ， 1 4 ( 3 ) ： 5 1 - 5 3 1 】 】 姜勇 ， 赵永彬 ， 李一峰 ， 等再论模式识 别法在油中放 电 超声定位中的研 究【 J 1 电力 自动化设 备 2 0 0 1 ， 2 1 ( 7 ) ： 1 2 1 4 1 2 】 王庆 变压器局部放 电超声信号传播规律及定位方法 的 研究【 D 】 华北电力大学 ( 保定 ) 硕士学位论文2 0 0 3 ， 1 2 1 3 】 罗 日成 ， 李卫 国， 李成容 ， 等 基于改进 P S O算 法的变压 器 局部放 电超 声定位方法【 J 】 电力 系统 自动化2 0 0 5 ， 2 9( 1 8 ) ： 6 6 6 9 1 4 】 周力行 、 李卫国 、 邓本再 基于混沌遗传算法 的变压器局 部放 电源点定 位新方 法 长沙 电力 学院学报( 自然科学 版) 2 0 0 4 ， 1 9 ( 1 ) ： 4 3 4 6 【 1 5 】 罗 日成 ， 李卫国 ， 李成榕 基于阵列信号处理 的变压器 内 局部放电源多 目标定 位方 法【 J J 电网技术 2 0 0 6 ， 3 0 ( 1 ) ： 6 5 6 8 【 1 6 】 Wa n g Z D ， C r o s s l e y P A 。 C o m i c k K J P a r t i a l d i s - c h a r g e l o c a t i o n i n p o w e r t r a n s f o r me r u s i n g t h e s p e c t r a 【 1 7 】 【 1 8 】 【 1 9 J 2 0 】 【 2 2 】 【 2 3 】 2 4 】 o f t h e t e rmi n a l c u r r e n t s i g n a l s【 C 1 1 l t h l S H ， A u g u s t 2 8 一 s e p t e mb e r 1 ， 1 9 9 9 桂峻峰 ， 谈 克雄 ， 高文胜 变压器局部放 电电气定位 的分 析【 J 】 电工电能新技术 2 0 0 3 ， 2 2 ( 1 ) ： 3 2 3 4 王 国利 ， 郝艳捧 ， 李彦明 变压器局部放 电特高频在线监 测 系统 的研究【 J 】 电工 电能新技术 2 0 0 4 ， 2 3 ( 4 ) ： 1 8 2 3 J u d d M D，F a r i s h O，P e a r s o n J S ，e t a 1 P o we r t r a n s f o rm e r mo n i t o rin g u s i n g UHF s e n s o r s ： i n s t a l l a t i o n a n d t e s t i n g C I E E E I n t e mS y mpos i u m o n E l e c t ri c a l I n s u - l a t i o n ，An a h e i m，CA US A ，2 O o 0 王 国利 ， 郝艳 捧 ， 刘 味果 ， 等 电力变压器超 高频局 部放 电测量系统【 J 】 ，高电压技术，2 0 0 1 ， 2 7 ( 4 ) ： 2 3 2 7 【 2 1 】 Y a n g L J u d d M D ，B e n n o c h C J T i me d e l a y e s - t i ma t i o n f o r U HF s i g n a l s i n P D l o c a t i o n o f t r a n s form e r s C 2 0 0 4 a n n u a l r e p o rt c o n f e r e n c e o n e l e c t ri c a l i n - s u l a t i o n a n d d i e l e c t ri c p h e n o me n a 4 1 4 - 4 1 7 唐 志国 ， 李成榕 。 黄兴 泉 ， 等 基于辐射电磁波检测 的电 力 变压器局 部放 电定 位研究 【 J 】 中 国电机工程学 报 2 0 0 6， 2 6 ( 3) ： 9 6 1 01 L u o Y F e n J i S C a n d L i YMP h a s e d u l t r a s o n i c r e c e i v i n g p l a n a r a r r a y t r a n s d u c e r f o r p a rt i a l d i s c h a r g e l o c a t i o n i n t r a n s f o rme r J 】 I E E E T r a n U l t r a ，F e r r o e l e c t ， & F m q u e n 2 o 0 6 5 3 ( 3 ) ： 6 1 4 6 2 2 王国利 ， 郝艳捧 。 李彦 明 电力变压器局部放电检测技 术 的现状和发展【 J 】 电工 电能新技术 2 0 0 1 ， 5 2 5 7 I I I lhI l l l l Ilt l I I 1 ll 【IIJ “1 I l J I l J I ll I ll l I l 【 I I ( 上接第 2 6页) 措施 ， 使变压器成本在增加很少的情况下 ， 噪声得到 有效的控制 。变压器出厂前噪声测量值为 6 5 d B ( A ) ， 冷却系统的风机采用低转速电机 ，单 台冷却器的噪 声只有 6 3 d B ( A) 。这种布置避免了本体噪声和冷却 器噪声叠加 ， 收到了良好 的降低噪声效果。 4结束语 对于大型电力变压器 降低噪声而言 ，应不断研 究和完善变压器噪声 的产生和传播理论 ，一方面从 噪声源出发， 选用优质高取向硅钢片 ， 在设计和工艺 方面采取有效措施 ， 尽量减少振动的产生 ， 使噪声得 到控制 ； 另一方面从噪声的传播途径着手 ， 采取切实 可行的措施 ， 使噪声在传播过程中得到衰减 ， 从而达 I l I l1 I l 到降低噪声 的 目的，满足人们对变压器 噪声 的要 求。 参考文献 ： 1 G B 3 0 9 6 1 9 9 3 ， 城市 区域环境噪声标准 S 2 J B T 1 0 0 8 8 1 9 9 9， 6 2 2 0 k V级变压器声级 S 3 张冠 生电器理 论基础 M 北 京 ： 机械工业 出版社 ， 1 9 9 5 4 变压器手册 编委会电力变 压器 手册 M 沈阳 ： 辽 宁科 学技术 出版社 ， 1 9 9 9 5 保定天威保变电气股份有限公司组编电力 变压器手 册 M 北京 ： 中国电力 出版社 ， 2 0 0 3 6 周 贤土 中小 型 变 压器 噪 声 ( 上 、 下 ) J 变 压器 。 2 0 0 6， 4 3 ( 1 1 ， 1 2 ) ： 1 9； 1 - 6 收稿 日期 ： 2 0 0 7 - 0 1 1 0 作者简 介： 余尤好 ( 1 9 7 7 一 ) 。 男。 福建莆田人 ， 闽江学 院助教 、 硕士研究生 ， 从事教学 及电力变压器研发工作 ； 陈宝志( 1 9 7 4 一 ) ， 男， 辽宁喀左人， 葫芦岛电力设备厂主任工程师， 从事电力变压器设计与开发工作。 维普资讯
