Luban View操作手册.pdf

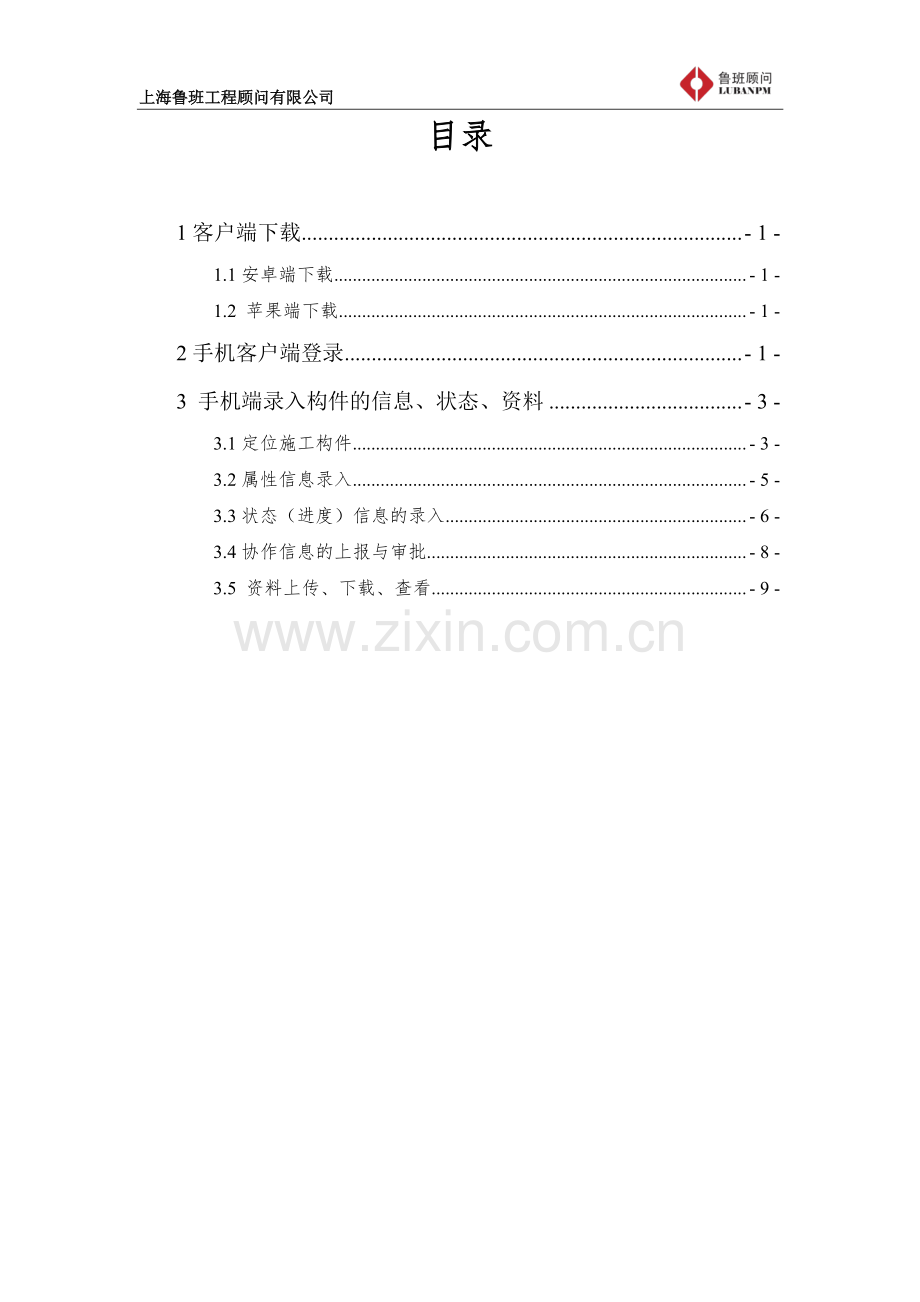

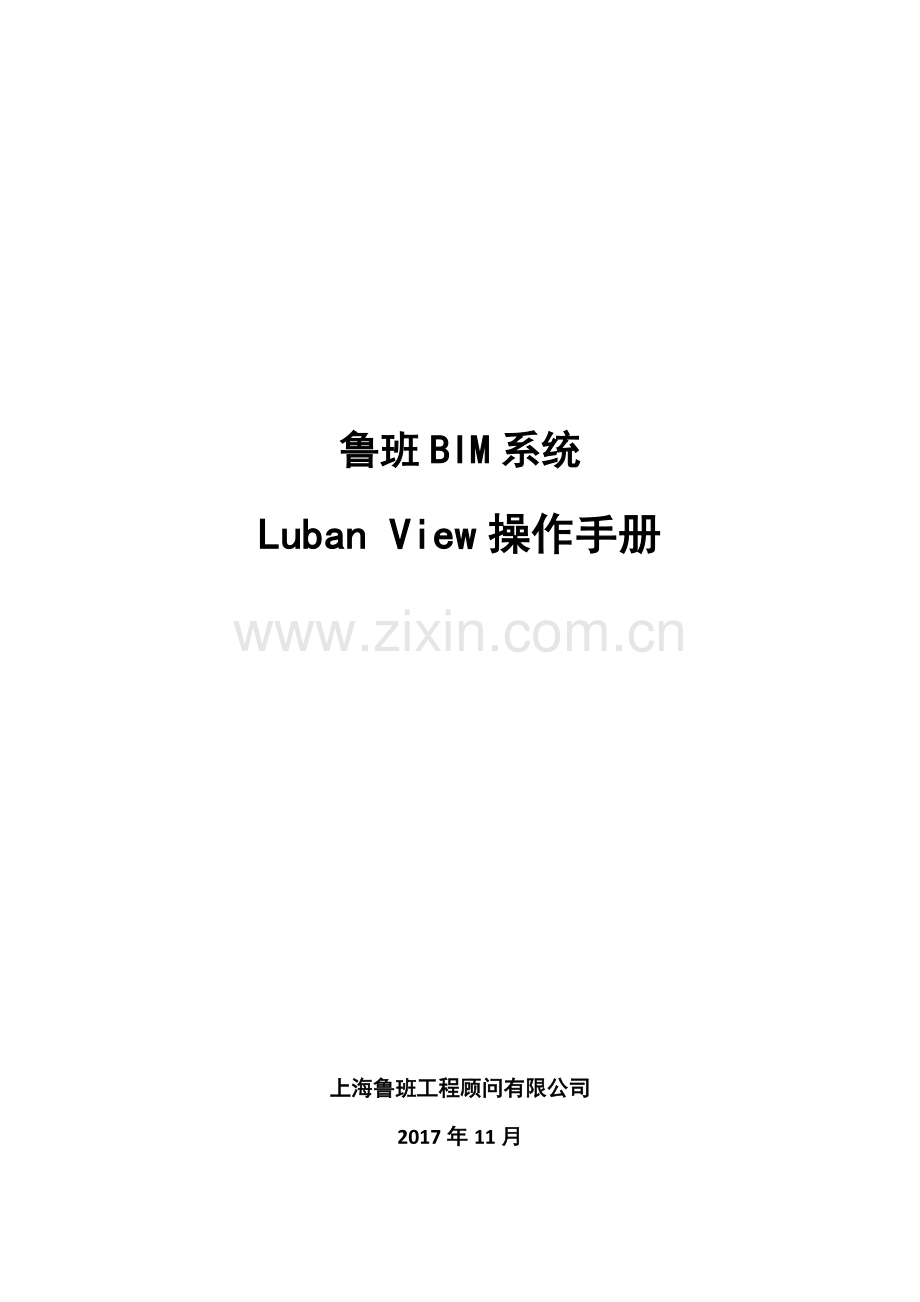

鲁班鲁班 BIMBIM 系统系统 Luban Luban ViewView 操作手册操作手册 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 2017 年年 11 月月 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 目录目录 1 客户端下载.-1-1.1 安卓端下载.-1-1.2 苹果端下载.-1-2 手机客户端登录.-1-3 手机端录入构件的信息、状态、资料.-3-3.1 定位施工构件.-3-3.2 属性信息录入.-5-3.3 状态（进度）信息的录入.-6-3.4 协作信息的上报与审批.-8-3.5 资料上传、下载、查看.-9-上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -1-1 客户端下载客户端下载 1.1 安卓端下载安卓端下载 打开安卓手机的应用商店搜索 Luban，选择 Luban View 点击安装，如图 1.1所示。1.2 苹果端下载苹果端下载 打开苹果手机 App Store 搜索 Luban，选择 Luban View 安装，如图 1.2 所示。图图 1.1：安卓手机客户端下载 图图 1.2：苹果手机客户端下载 2 手机客户端登录手机客户端登录（1）打开手机客户端 Luban View 输入鲁班通行证和密码，点击登录，如图2.1；（2）进入企业选择界面，选择自己的企业，点击公司右侧箭头进入平台，如图 2.2。上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -2-图图 2.1：帐号登录界面 图图 2.2：企业选择界面（3）选择需要打开的工程，点击进入，如图 2.3 所示。进入相应的模型，如图2.4 所示。图图 2.3：选择工程 图图 2.4：进入工程管理界面 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -3-3 手机端录入构件的信息、状态、资料手机端录入构件的信息、状态、资料 3.1 定位施工构件定位施工构件（1）二维码扫描定位 进入手机端界面后，直接点击左上角，如图 3.1 所示，扫描构件上的二维码直接进入该构件的施工信息界面，如图 3.2 所示。图图 3.1：二维码扫描按钮 图图 3.2：施工信息界面（2）直接搜索构件名称定位施工构件 手机端进入模型后，点击“构件”按钮，如图 3.3 所示，点击“搜索”按钮，如图 3.4 所示。上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -4-图图 3.3：点击构件按钮 图图 3.4：点击搜索按钮 输入构件编号搜索，如图 3.5 所示。图图 3.5：构件搜索 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -5-展开鱼山大桥，点击结构编号，进入模型，红色标记的为搜索的构件，点击红色的点，如图 3.6 所示红色选中变为绿色后出现四个选择框，分别为“属性”“状态”“协作”“资料”点击左侧角“属性”，如图 3.7 所示。进入构件属性信息录入与查看界面。图图 3.6：目标构件出现红色小标签 图图 3.7：点击“属性”按钮 3.2 属性信息录入属性信息录入 点击右下角修改按钮，可以对构件属性信息进行编辑，如图 3.8 所示，编辑录入信息结束后点击右下角完成按钮，如图 3.9 所示。上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -6-图图 3.8：点击编辑信息按钮 图图 3.9：信息录入完毕，点击完成 3.3 状态（进度）信息的录入状态（进度）信息的录入 编辑完成属性信息后，点击界面上方的状态按钮，可对施工进度状态进行编辑，点击状态，如图 3.10 所示，进入状态管理，选择添加状态，如图 3.11 所示。图图 3.10：点击状态按钮 图图 3.11：添加进度状态 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -7-点击添加状态，如图 3.12 所示，选择本次需录入的工序状态，如图 3.13 所示。图图 3.12：添加状态 图图 3.13：选择状态工序 选择工序的开始时间和结束时间，如图 3.14 所示，点击完成按钮，工序添加完成。图图 3.14：选择进度时间 上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -8-3.4 协作信息的上报与审批协作信息的上报与审批 点击界面上方协作按钮，点击下方“+”号添加协作，如图 3.15 所示；对需要上传的问题进行编辑主题、问题描述，选择负责人、相关人、签字人，上传照片，如图 3.16 所示。图图 3.15：添加协作 图图 3.16：编辑协作 编辑完成后选择相关人，既可以选择个人，也可以选择相应的部门，还可以选择需要签字的责任人，选择结束后按确定，如图 3.17 所示。点击完成按钮把问题推送给本次指定的相关人查看、签字，如图 3.18 所示。上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -9-图图 3.17：指定相关人、选择需签名 图图 3.18：勾选编辑完成、完成信息推送 3.5 资料上传、下载、查看资料上传、下载、查看 点击资料可以查看目标构件已有的资料，选择下载可以直接在手机端下载资料，如图 3.19 所示，手机端资料上传，目前手机端可以支持图片的上传，故隐蔽工程照片等照片资料可以直接手机上传，点击右下角加号，如图 3.20 所示。选择加号按钮，选择图片，关联到相关构件上，点击立即上传如图 3.21 所示。上海鲁班工程顾问有限公司上海鲁班工程顾问有限公司 -10-图图 3.19：资料查看与下载界面 图图 3.20：添加图片资料 图图 3.21：选择图片上传
