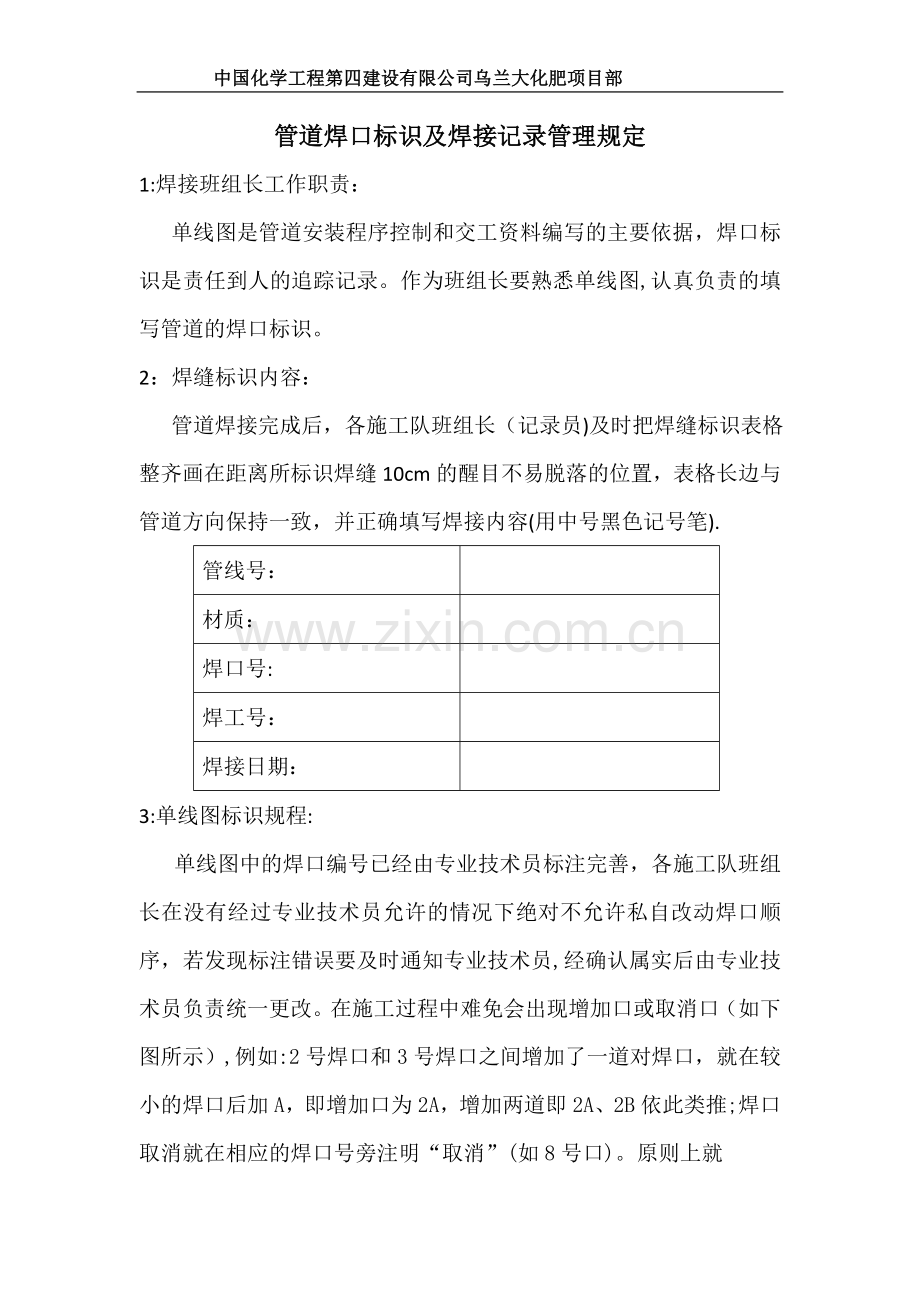

工艺管道焊口标识及焊接记录填写管理规定.doc

中国化学工程第四建设有限公司乌兰大化肥项目部管道焊口标识及焊接记录管理规定1:焊接班组长工作职责：单线图是管道安装程序控制和交工资料编写的主要依据，焊口标识是责任到人的追踪记录。作为班组长要熟悉单线图,认真负责的填写管道的焊口标识。2：焊缝标识内容： 管道焊接完成后，各施工队班组长（记录员)及时把焊缝标识表格整齐画在距离所标识焊缝10cm的醒目不易脱落的位置，表格长边与管道方向保持一致，并正确填写焊接内容(用中号黑色记号笔).管线号：材质：焊口号:焊工号：焊接日期：3:单线图标识规程:单线图中的焊口编号已经由专业技术员标注完善，各施工队班组长在没有经过专业技术员允许的情况下绝对不允许私自改动焊口顺序，若发现标注错误要及时通知专业技术员,经确认属实后由专业技术员负责统一更改。在施工过程中难免会出现增加口或取消口（如下图所示）,例如:2号焊口和3号焊口之间增加了一道对焊口，就在较小的焊口后加A，即增加口为2A，增加两道即2A、2B依此类推;焊口取消就在相应的焊口号旁注明“取消”(如8号口)。原则上就是要确保图与现场的一致性。4:注意事项:(1）施工过程中遇到不明确的应及时询问技术员或焊接专业工程师，绝不允许乱标乱报焊口。当天焊完的焊口必须在当天做好焊缝标识、填写焊接记录并及时上报，绝对不允许把几天的焊口积累到一起再报。（2）固定焊口的标识与上报。凡是现场采用固定焊接的焊口必须按固定口标识上报，固定焊口要求在焊缝编号后面加“G（如上图中的3G）,焊接记录中要求如实上报固定焊口。(3)焊接完成后,施工队向项目部做出无损检测申请，项目部焊接工程师邀请专业监理工程师进行现场点口，点口后下发无损检测委托书，委托第三方检测公司进行无损检测，已点焊口在焊口标识旁写RT(或PT/UT/MT），相应录入焊接记录表。一次返修在委托焊口号后加R1，扩探口在委托焊口号后加K，现场割口重焊的焊口标识.对于已经报过焊接记录但由于焊缝返修或其他原因割口重焊的焊口要求在标识焊缝号后面加“C”进行标识,重新报焊接记录到技术员处录入。（4）班组长填写完焊接记录后,首先要对现场焊口进行检查和复核确认填写内容，确认无误后再报技术员录入数据库。如发现焊接记录中存在书写错误或内容填写不规范技术员要及时纠正或重新填写记录。(5）对于未按规定标识焊缝及填写焊接原始记录,项目部对责任人（队）进行相应处罚.
