视频监控系统设计方案

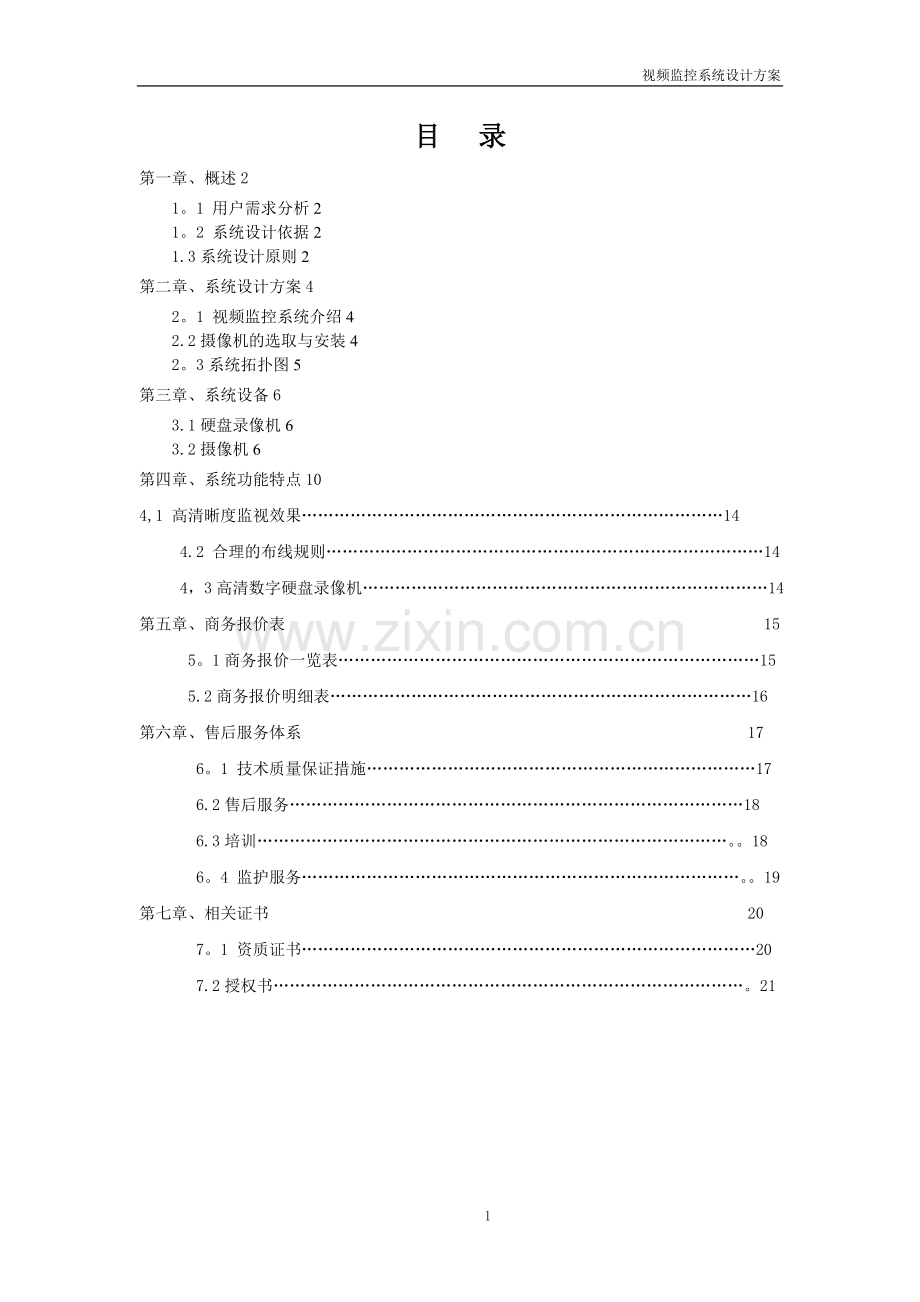

目 录
第一章、概述2
1。1 用户需求分析2
1。2 系统设计依据2
1.3系统设计原则2
第二章、系统设计方案4
2。1 视频监控系统介绍4
2.2摄像机的选取与安装4
2。3系统拓扑图5
第三章、系统设备6
3.1硬盘录像机6
3.2摄像机6
第四章、系统功能特点10
4,1 高清晰度监视效果……………………………………………………………………14
4.2 合理的布线规则………………………………………………………………………14
4，3高清数字硬盘录像机…………………………………………………………………14
第五章、商务报价表 15
5。1商务报价一览表……………………………………………………………………15
5.2商务报价明细表……………………………………………………………………16
第六章、售后服务体系 17
6。1 技术质量保证措施………………………………………………………………17
6.2售后服务…………………………………………………………………………18
6.3培训……………………………………………………………………………。。18
6。4 监护服务………………………………………………………………………。。19
第七章、相关证书 20
7。1 资质证书…………………………………………………………………………20
7.2授权书……………………………………………………………………………。21

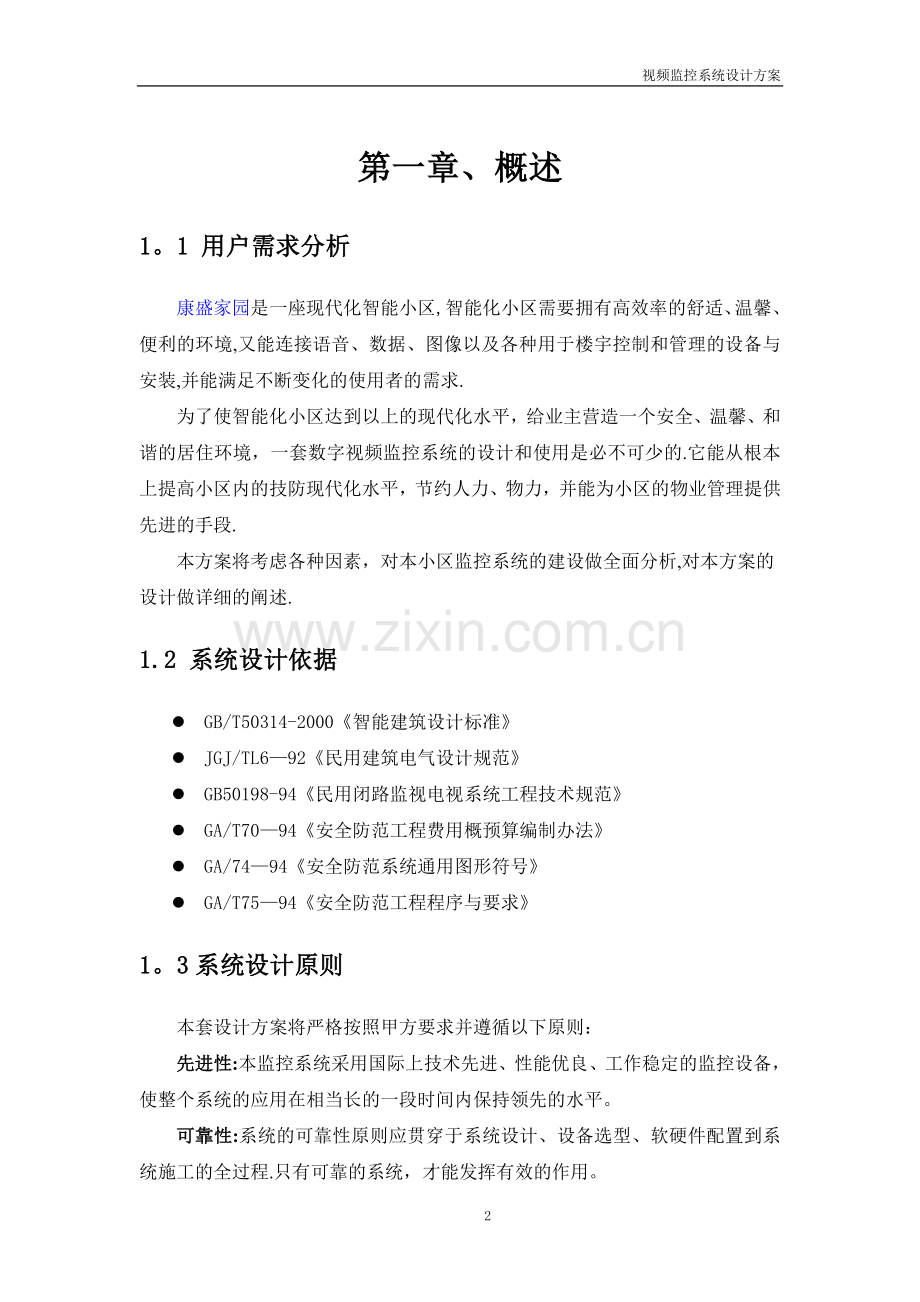

第一章、概述
1。1 用户需求分析
康盛家园是一座现代化智能小区,智能化小区需要拥有高效率的舒适、温馨、便利的环境,又能连接语音、数据、图像以及各种用于楼宇控制和管理的设备与安装,并能满足不断变化的使用者的需求.
为了使智能化小区达到以上的现代化水平，给业主营造一个安全、温馨、和谐的居住环境，一套数字视频监控系统的设计和使用是必不可少的.它能从根本上提高小区内的技防现代化水平，节约人力、物力，并能为小区的物业管理提供先进的手段.
本方案将考虑各种因素，对本小区监控系统的建设做全面分析,对本方案的设计做详细的阐述.
1.2 系统设计依据
l GB/T50314-2000《智能建筑设计标准》
l JGJ/TL6—92《民用建筑电气设计规范》
l GB50198-94《民用闭路监视电视系统工程技术规范》
l GA/T70—94《安全防范工程费用概预算编制办法》
l GA/74—94《安全防范系统通用图形符号》
l GA/T75—94《安全防范工程程序与要求》
1。3系统设计原则
本套设计方案将严格按照甲方要求并遵循以下原则：
先进性:本监控系统采用国际上技术先进、性能优良、工作稳定的监控设备，使整个系统的应用在相当长的一段时间内保持领先的水平。
可靠性:系统的可靠性原则应贯穿于系统设计、设备选型、软硬件配置到系统施工的全过程.只有可靠的系统，才能发挥有效的作用。
方便性:监控系统的操作应具有灵活简便，人机界面友好，易于掌握的特点，操作人员能够方便物进行使用及维护，使整个系统的功能得以最大实现。
扩展性：系统设计留有充分的余地，以便日后比较方便地进行系统扩充.为此，设备采用模块式结构，在需要时可随时补充.增加视频及其它控制模块，使系统具备灵活的扩展性.
第二章、系统设计方案
2.1视频监控系统介绍
闭路电视监控系统的主要功能是辅助保安系统对现场实况进行监视.使管理人员在控制室中能观察到所有重要地点的情况，为各种设备的运行和人员活动提供了监视手段。如在出入口、主要通道、电梯轿厢等重要场所安装摄像机，将监测区的情况以图像方式实时传送到管理中心，值班人员通过监视器可以随时了解这些重要场所的情况。
闭路电视监控系统依结构可分为：摄像、传输、控制和显示记录四部分：
l 摄像部分：是安装在现场的,它包括摄像机、镜头、防护罩、支架和电动云台.它的任务是对监控区域进行摄像，并把摄得的光信号转换成电信号。
l 传输部分：把现场摄像机发出的电信号传送到控制室，它一般包括线缆、线路驱动设备等.
l 显示与记录部分：把现场传来的电信号转换成图像在监视设备上显示,并且可以把图像用硬盘等存储介质保存下来;所以，显示部分主要包括监视器等，记录部分为硬盘录像机等设备。
l 控制部分：负责所有设备的控制与图像信号的处理。在输入与输出之间加上视频切换设备（视频矩阵），负责视频信号的切换（此部分设备可根据需要选配)。
视频监控系统的设计着重需要考虑以下几个因素：摄像机的选取和视频线路的敷设.本套设计方案将从这两个方面做详细阐述。
2.2摄像机的选取与安装
根据我们对康盛家园现场情况及客户需求，我们共设计16台功能特点各不相同的摄像机，以适应不同场合的监控需求.
摄像机的选取完全根据现场环境配置不同特点摄像机,一方面使设备性能得

到充分发挥,另一方面使系统达到最佳效果，避免浪费资源.
2.3系统拓扑图
第三章、系统设备
3。1硬盘录像机
TC—C2816SMD硬盘录像机：
视频压缩标准
H.264
实时监视图像分辨率
PAL：704＊576 NTSC:704＊480
回放分辨率
QCIF/CIF
视频输入路数
16
视频输入接口
BNC(电平：1。0Vp—p，阻抗：75Ω），支持PAL、NTSC制
视频输出
1路，BNC（电平:1。0Vp—p,阻抗:75Ω）
视频环通输出
16
视频辅口输出
4路
视频帧率
PAL：1/16-—25帧/秒，NTSC：1/16--30帧/秒
码流类型
视频流
压缩输出码率
32K—-2M可调，也可自定义。(上限8M，单位：bps）
通讯接口
1个10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口
1个（支持级联)
硬盘IDE接口
2/4个，支持4/8个IDE硬盘，支持每个硬盘容量达2000GB
USB接口
1个，支持U盘,USB硬盘,USB刻录机
VGA接口
1个,分辨率：800×600/60Hz,800×600/75Hz，1024×768/60Hz
报警输入
16路
报警输出
4路
电源
90——135VAC或者180-—265VAC，47—-63 HZ
功耗(不含硬盘)
20－42W
工作温度
—10℃-—＋55℃
工作湿度
10%-—90％
机箱
19英寸标准机箱
尺寸（mm）
90mm（高）×441mm(宽）×470mm(深)
重量(不含硬盘）
≤8Kg
3。2摄像机
天地伟业红外球型摄像机TC—D2618-IRD
集合红外激光和红外LED的高速球，红外照射距离超过200米.
·全金属外壳,一体化全金属机芯，超大散热面积,外置拨码开关，装置设计精巧。
·大力矩步进电机,水平转速0。01°/秒、-120°/秒，预置位最高达 120°/秒，预置位零误差,垂直90°直接翻转。
·中英文菜单、坐标、温度、主标题、副标题，强大显示功能
·定时动作、自动恢复、巡航、轨迹、预置位，强大运动功能.
·跟踪功能、越线报警、物品遗留丢失检测报警功能可选.
·标配支架、遮阳罩、电源、电源底盒，合页式安装,拆卸方便.
·防雷防浪涌保护电路，保证球机在室外恶劣环境正常使用。
·软地址功能，不用将球机摘下即可远程设置球机地址.
·远程升级功能,通过RS-485即可对球机进行升级,便于后期维护和扩展。
性能参数：
型 号
TC-D2618—IRD
感光片
1/4” Exview HAD CCD
有效象素
PAL：440K NTSC： 380K
光学变倍
36X 3。4—122。4mm
水平视角
1。7°-57。8°
光圈
F1。6—4。5
数字变焦
12X
分辨率
530 TVL
最低照度
1。4 LUX / 0。01 LUX
日夜选择
白天/夜晚/自动
信噪比
大于50dB
快门
1—1/10000SEC 22 STEPS
视频输出
1VP—P 75欧 负极性 2 ：1隔行
视频制式
PAL/NTSC
隐私遮挡
8块
宽动态
开/关可选（视机芯定）
曝光模式
自动/亮度优先/快门优先/光圈优先/手动 增益/慢快门可调
白平衡
自动/手动/自动追踪
同步
内同步/电源同步/外接同步(可选）
背光
开/关/自动
水平转动
360°连转
垂直转动
90°+自动翻转
水平转速
0。01°/S — 120°/S
垂直转速
0。01°/S - 120°/S
预置点速度
120°/S
波特率
2400/4800/9600
通讯协议
TIANDY PELCO—D PELCO—P etc。
通讯端口
RS485 1200米
预置点
256个(36个特殊预置位）
巡航
8条 每条32个预置点，速度、停留时间可分别设定
轨迹
4条，每条时长180秒
扫描
8条
定时动作
按星期定时调用预置点、巡航、轨迹、组合动作,每天可设8个时间段
看守位
支持,自动调用预置点、巡航、轨迹、扫描
上电动作
设定调用断电前动作、预置点、巡航、轨迹
字符显示
时间日期、标题、坐标、温度显示功能，开机信息,运动信息提示
菜单标题文字
中、英文
标题设置
一项主标题，1—16号预置点标题，8个中文或16个英文字符
报警
4路输入2路输出，支持报警联动功能
红外灯
全功率大于30W，有效距离大于200米,自动无级变换远中近灯光
安装方式
壁装、吊装
工作温度
—30℃— 50℃ （红外灯全部开启)
防护等级
IP66室外型
红外一体摄像机
采用高性能SONY SUPER HAD‖CCD
·超高分辨率彩色600线,图像清晰、细腻
·内置9－22mm手动调焦自动光圈镜头
·具有日夜转换功能，实现昼夜监控
·内置OSD菜单,可根据现场环境优化性能参数，功能强大
·红外光强度可调，防止近距离监控反光发白，远距离监控模糊不清
·第二视频输出，便于现场安装调试，减少人工提高效率
·采用黑波滤光片，有效抑制车大灯强光，夜晚车牌效果更清晰
·支持移动侦测、隐私遮蔽
·双玻璃结构设计,有效避免起雾、反光现象
·红外灯有效距离30－35米
·内出线三维支架结构,安装后更加美观安全，防剪线设计,安全性更高
·符合IP66级防水设计，室外安装可靠性高
性能参数：
型号
CAM—1060FN02/OSD
摄像机
图像传感器
1/3” SONY SUPER HAD‖CCD
信号制式
PAL
有效像素
PAL：752（H） x582（V）
扫描系统
2：1 Interlace
PAL:H：15625Hz V：50。0Hz
水平解析度
彩色：600线
黑白：700线
最低照度
0 Lux(LED ON）
日夜转换模式
数字彩转黑
日夜切换时间
3s~12s可选
日夜切换亮度
可设置彩转黑切换亮度和黑转彩切换亮度
镜头
9-22mm
光圈类型
自动光圈镜头
快门速度
1/50-1/100，000（Sec.）
视频输出
1Vp—p Composite Output（75Ω/BNC）
信噪比
大于50dB
同步方式
电源同步/内同步
IR红外
红外灯
42颗￠5mm
红外波长
850nm
红外有效距离
30—35m
红外灯开启照度
小于5LUX时红外灯自动开启
菜单控制
标题设置
可设16个字符
标题位置
可调整到屏幕任意位置
手动电子快门
1/50—1/100，000（Sec.）
背光补偿
开/关,0～50可调节
最大自动增益
33DB
白平衡
自动白平衡/自动追踪白平衡/手动白平衡
数字降噪
弱/强/关
日夜切换
自动/彩色/黑白/外部控制
强光抑制
0～30可调
隐私遮蔽
多区域隐私遮蔽设置/遮蔽颜色选择
隐私遮蔽颜色
黑色/灰色/彩色1～彩色6可选
移动侦测
多区域设置/报警方式图标、踪迹
宽动态
60dB,80dB 100dB可选
视频设置
亮度0～100可调、镜像功能、锐度0~50可调、饱和度可调、伽马校正0。3～1。0可调、自动补点、菜单背景可设
语言
中文/英文
远程控制
支持(选配）
一般规范
工作温度
—10℃ ~ 50℃
工作湿度
20%～80％
防护等级
IP66
电源
DC 12V/可选配AC24V
功耗
2W（红外灯开启）
尺寸
160mm*84mm*88mm
重量
1。14kg
第四章、系统功能特点
本系统采用模拟方式传输视频信号，并用嵌入式数字硬盘录像机取代传统的插卡式录像系统，可对多路画面同时进行实时显示和记录，数字化处理更利于图像保存及提供可扩展的网络传输功能,并且由于采用嵌入式为控制器和嵌入式实时操作系统,与常规录像机相似的操作面板,拥有工控机式硬盘录像机无法比拟的极高稳定性和易操作性.
系统具有如下特点:
4。1高清晰度监视效果
前端摄像机均采用国内外安防监控行业知明品牌，具有480电视线以上的高清分辨率.
4.2合理的布线规则
着重考虑合理性原则，兼顾医院整体美观,尽量不破坏现有建筑，减少对工作人员及患者的影响。
4。3嵌入式数字硬盘录像机
操作方便、简单；
嵌入式设备,有较强的稳定性，可做到长期无人值守，对环境的适应能力较强;不易受病毒侵犯；
具有权限设定及密码保护功能：操作人员根据自己的用户名和登陆密码登陆，并且只能按照管理员给设置的权限进行相应操作;
录像保存时间根据用户需求设置，本系统设计录像文件保存15天*24小时；
支持录像文件查询、检索等操作，以备有事情发生有证据可查;
支持文件备份功能，需要保存的视频文件可通过移动硬盘、U盘、USB刻录等方式备份；
具有网络监视功能,将硬盘录像机接入医院局域网，通过电脑安装的客户端软件对前端设备进行操作、设置，并可本地下载录像文件.
一、报价一览表
项目名称:温州市康盛家园小区闭路电视监控系统（价格单位：万元人民币）
项目
报价
项目
负责人
工期
交货地点
质量标准
温州市康盛家园小区闭路电视监控系统重新建设方案一
77800
张俊弟
20日历天
施工现场
合格
温州市康盛家园小区闭路电视监控系统设备更换及整改方案二
50580
张俊弟
15
施工现场
合格
第六章:售后服务体系
5。1技术质量保证措施:
承担该工程的施工任务，目的在于争创社会效益，树企业丰碑。为了保优良、争样板,我们将采取如下措施：
1. 建立健全质量保证体系，从组织管理上来保证质量，使质量意识及责任贯穿于从材料采购到施工操作,成品保护及验收的全过程，做到分工明确，与责、权、利三方面直接挂钩。
2. 采取质量预控手段，质量预控贯穿与整个施工过程中。特别是施工准备工作，其总则是以预防为主，对各分工的工程，可先将其主要的因素列出，采取针对性技术措施,在组织方案和意识上，施工操作规程中,应严格按设计图纸进行规范施工，认真对待以防范于未然。
3. 实行全面质量鉴定，成立以工程师为主项目质量负责人，加强质量监督检查工作，坚持“自检、互检、和专检"相结合的三级检查验收制度.分部分项工程的施工员自检覆盖面达到100％,质检员复检覆盖面一定要达到80％以上，使质量问题消灭在操作过程中，产品完工时无质量问题。
4. 严把系统工程原材料、半成品的采购，提供产品合格证书及检验报告，凡不符合使用要求的材料和设备一律不得使用.
5. 加强技术管理，严格施工图纸的审查,坚持图纸会审制度,做好会审纪要，根据施工图纸的要求,精心编好施工线缆设计,制定切合实际,保质量的施工方法,正确指导施工,认真做好各项技术交底工作,包括设计交底和施工方案交底.特别是施工员间班组交接任务时要交待操作方法、工艺标准和质量安全要求.施工员要经常深入工作现场进行技术指导,并检查其工作结果.
6. 严格执行国家颁布的设计、施工规范、施工操作规程和工程质量验收的标准。严格按施工图纸和建设单位审定的施工组织设计施工。设计变更,材料代换均要征得用户方同意并有文字性依据方可进行.
7. 实行质量互监制度，坚持谁施工谁负责的办法，下道工序进入时，必须检查上道工序的质量，便于发现问题及时分析、总结和提高。对于关系到工程质量的测量仪和其它计量仪应根据要求定期检验.
5.2售后服务
l 机房环境
温湿度控制、防静电、防尘、防雷、防电磁辐射、防鼠和防水措施.
l 硬件系统
核实系统变化,如序列号、版本、位置及固件等,检查系统配置是否合理。针对系统个别部件及整个系统的诊断程序，检查系统各部件是否存在的隐患或故障，对查出的问题立即着手解决.
检查系统配置，分析系统能否满足应用需要,提出可能的改进建议。
l 软件系统
针对有我公司开发的软件系统及第三防系统，核实版本、客户认真,测试其兼容性和可靠性。
5.3培训
为了使用户能够熟练的掌握设备和相关软件的基本要领,了解其发展方向，加强双方的合作，公司将对客户进行培训。在过去的几年中，公司通过各类培训对培训课程及教材进行了不断的修正和总结，整理出一套完整的培训材料，根据用户不同需求及实现系统的主要目标,组合培训材料,使之满足用户工程师今后工作的需求。
对普通的工作人员,我们培训分两个级别，系统操作级和系统维护级。
l 系统操作级：
主要是熟练应用系统,使其具备操作系统设备的能力。
A、 培训人数:视学校的需求而定，人员多将分批培训.
B、 培训时间:每批人员培训十二个小时，其中八个小时现场操作培训,四个小时课堂系统原理授课。
C、 培训内容：讲授公司所提供设备的工作原理,现场培训设备的各种操作,系统各设备的连接及操作.培训完毕后，所学人员将对该系统有全面的了解，并能熟练的运用。
l 系统维护级：
主要是对系统的操作及简单维护。
A、 培训人数：xx人
B、 培训时间:二十四个小时。
C、 培训内容：系统维护员除了要掌握系统操作员的全部内容以外，还要 培训系统维护员掌握各设备及系统的日常维护和简单维修，使其能够掌握整个的各个环节。(具体细节，与当事单位协商）
我公司一直强调客户支援工作的重要性，公司拥有雄厚的技术力量,现有多名受过产品专业知识培训，有丰富的设计和实施经验的技术工程师,愿与您一道为您的需求提供完美的解决方案.我们一贯重视售前和售后的技术支持,提供一流的技术服务.因此，也赢得了广大客户的好评，对于客户的要求，我们反应迅速，及时到现场解决问题。
5。4监护服务
监护服务可以使最终用户有权得到合同文档上所列的产品和地点的不限数量的技术电话支持、现场支援、备件先行更换和软件更新服务。该项服务提供的对象为单一现场安装用户。
l 技术电话支持
最终用户有权得到不限数量的技术电话支持。本公司将在接到最终用户电话请求的一小时内同用户取得联系。
7。2 法定代表人授权书
致 温州康盛家园小区：
温州市设备安装公司 法定代表人王建国 授权左大虎(全权代表姓名）为全权代表,全权代表我方处理招标活动中的一切事宜。
法定代表人 （签字或盖章)：
报价人全称（盖章）：温州市设备安装公司
日期: 2011 年 8 月 16 日
附：
授权代表姓名（签字或盖章):
职务：技术员
详细通讯地址：温州市江滨西路深发商住楼A幢二层
手机:[phone]
身份证：
电话：88866826
传真:88866718
邮政编码：325000
