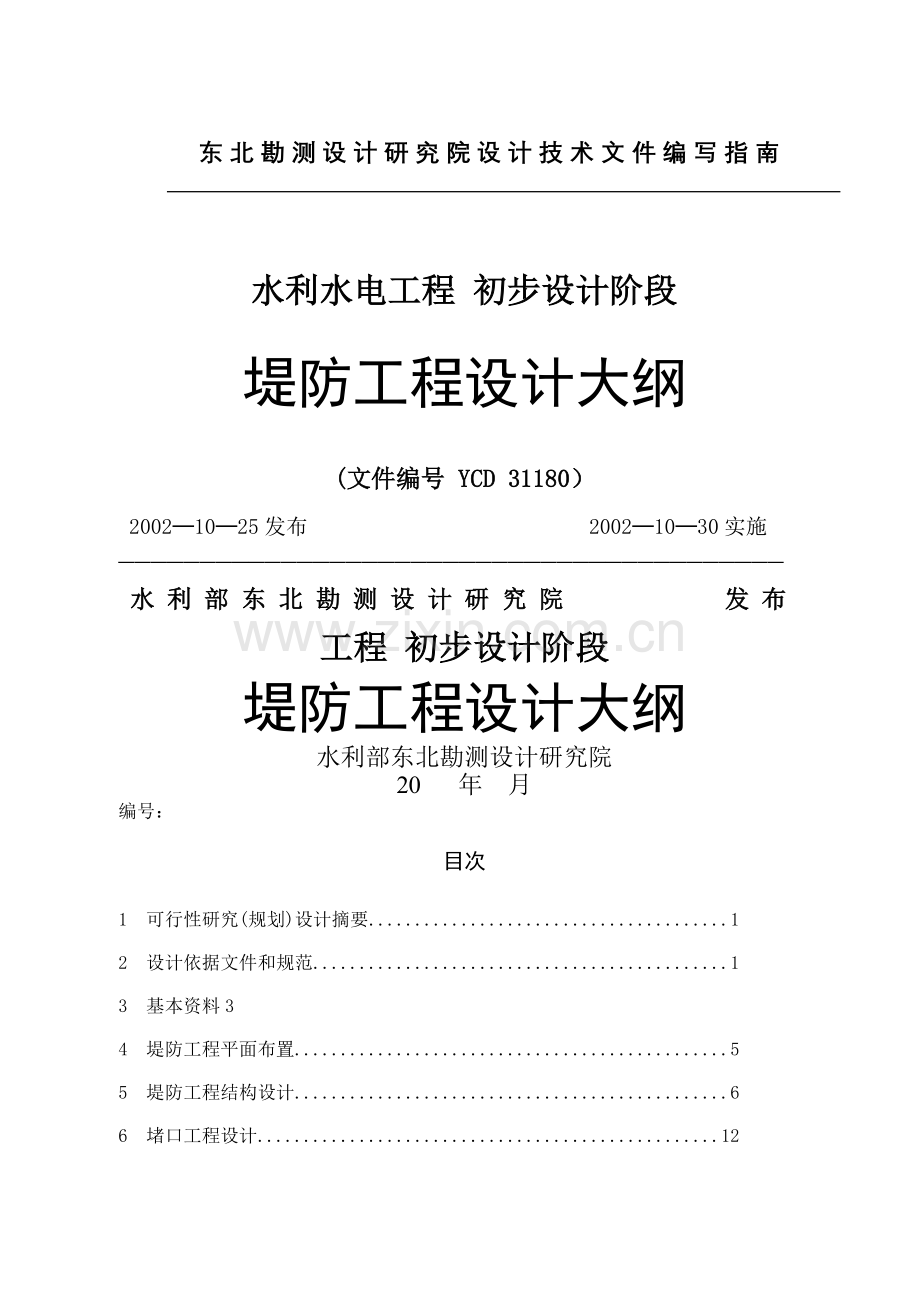

东北勘测设计研究院设计技术文件编写指南

水利水电工程 初步设计阶段
堤防工程设计大纲
(文件编号 YCD 31180）
2002─10─25发布 2002─10─30实施
─────────────────────────────────────────
水利部东北勘测设计研究院 发布
工程 初步设计阶段
堤防工程设计大纲
水利部东北勘测设计研究院
20 年 月
编号：

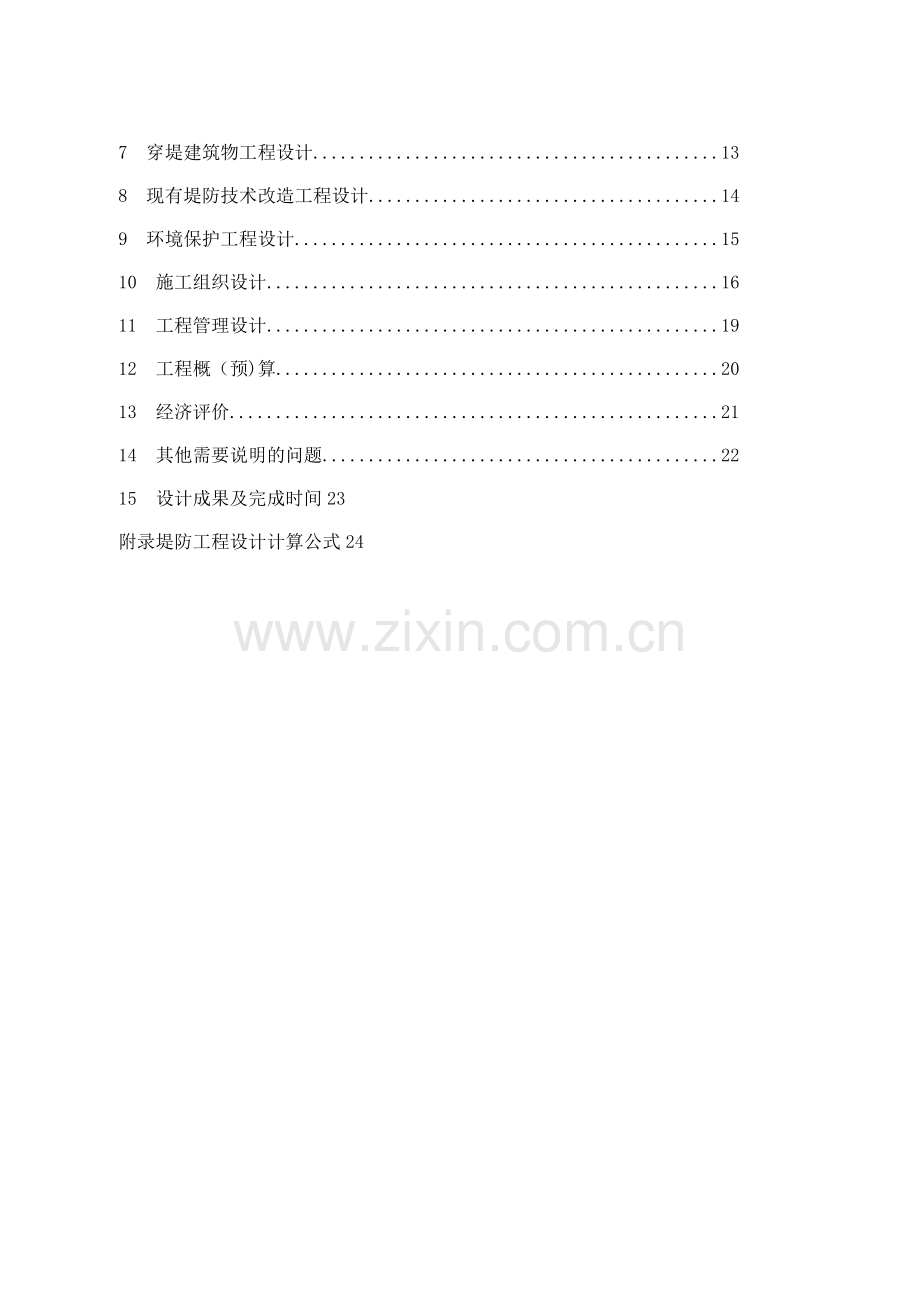

目次
1 可行性研究(规划)设计摘要 1
2 设计依据文件和规范 1
3 基本资料3
4 堤防工程平面布置 5
5 堤防工程结构设计 6
6 堵口工程设计 12
7 穿堤建筑物工程设计 13
8 现有堤防技术改造工程设计 14
9 环境保护工程设计 15
10 施工组织设计 16
11 工程管理设计 19
12 工程概（预)算 20
13 经济评价 21
14 其他需要说明的问题 22
15 设计成果及完成时间23
附录堤防工程设计计算公式24
A版·初步设计阶段 堤防工程设计大纲编写指南
1 可行性研究(规划）设计摘要
根据以号文批准的堤防工程可行性研究报告(规划报告、项目建议书)，本工程堤防段，堤防总长度km(详见下表）.保护面积×104亩,其中农田面积×104亩。保护区内现有人口×104人。大中型工矿企业个.大中型工程设施处。其他重要设施处。年的工农业年总产值×104元。远景期望的工农业年总产值×104元。主要的工程项目有：堵口工程处，堵口堤长度m；穿堤建筑物座; 环境保护工程处。现有堤防技术改造工程段,长度km。估计主要工程量：土方×104m3、石方m3、混凝土m3.估计需要的大宗建筑材料:水泥t、钢材t；木材m3;土工布×104m2。控制静态投资×104元，动态投资×104元，工程造价×104元。经济评价结论:.
堤防工程概况表
堤段
序号
长度
（km)
保护面积（亩)
保护人口
(104人）
工矿企业
或工程设施
（个)
起点
终点
坐标X
坐标Y
桩号
坐标X
坐标Y
桩号
总面积
其中：农田
1

…

提示：规模不大的围海围堤及圩堤的位置，一般采用自拟的坐标系或北京坐标系进行控制。较长的江、河堤的堤线位置,可采用经纬度进行控制。
2 设计依据文件和规范
2。1 有关本工程的主要文件
（1) 批准本工程建设的文件;
（2) 工程可行性研究报告（规划报告）；
（3) 工程可行性研究报告(规划报告)的审批文件;
（4) 设计任务书或设计委托书。
2。2 设计规范
(1） GB 50007—2002 建筑地基基础设计规范;
（2) GB 50201-1994 防洪标准;
（3） GB/T 50265—1997 泵站设计规范;
（4) SDJ 20—1978① 水工钢筋混凝土结构设计规范(试行）；
(5) SDJ 218—1984 碾压式土石坝设计规范及修改和补充规定；
(6) SL 44—1993 水利水电工程设计洪水计算规范；
（7） SL 170—1996 水闸工程管理设计规范;
(8） SL 171—1996 堤防工程管理设计规范;
(9)SL 189-1996 小型水利水电工程碾压式土石坝设计导则；
（10） SL/T 191—1996① 水工混凝土结构设计规范；
DL/T 5057-1996
（11）SL 203—1997 水工建筑物抗震设计规范;
DL 5073—2000
(12） SL 252—2000 水利水电工程等级划分及洪水标准；
(13） SL 260—1998 堤防工程施工规范；
（14） SL265—2001 水闸设计规范;
（15） DL 5021-1993 水利水电工程初步设计报告编制规程;
（16） DL 5077-1999 水工建筑物荷载设计规范；
（17） DL/T 5129—2001 碾压式土石坝施工规范；
(18） JTJ 213—1998 海港水文规范；
（19) JTJ 298—1998 防波堤设计与施工规范；
(20） 其他有关的规范或地区性规定。

①本大纲是按SDJ 20—1978编写的，如使用SL/T 191—1996或DL/T 5057—1996 等新规范时,则有关
内容需作相应修改,并注意配套条件。
3 基本资料
3.1 气象资料
根据站年至年的统计资料:
3。1.1 气温
（1) 多年平均气温℃；
（2） 极端最高气温℃（年月日)；
(3） 极端最低气温℃(年月日)。
3。1.2 降雨量
（1） 多年平均降雨量mm；
（2） 最大年降雨量mm(年)；
（3） 最小年降雨量mm（年).
3。1.3 风
⑴ 风速、风向频率玫瑰图
风速、风向频率玫瑰图
⑵ 历史最大风速值,见表１:
表1 历史最大风速值 单位：m/s
风 向
N
NNE
NE
NEE
E
SEE
SE
SSE
S
SSW
SW
SWW
W
NWW
NW
NNW
最大风速

3。2 水文泥沙资料
根据站年～年的观测资料和年月日～年月日水文泥沙测验资料:
3。2.1 水位（潮位）
⑴ 历史最高洪水位m(年月日）；
⑵ 历史最低水位m（年月日）；
⑶ 多年平均水位m。
3。2。2 流量
⑴ 历史最大洪峰流量m3/s（年月日）；
⑵ 历史最小流量m3/s(年月日);
⑶ 多年平均流量m3/s。
3.2.3 流速
⑴ 历史最大流速m/s（年月日）； 
⑵ 历史最小流速m/s（年月日）; 
⑶ 多年平均流量时的流速m/s。
3。2。4 含沙量
⑴ 洪水期最大含沙量kg/m3(年月日）； 
⑵ 洪水期最小含沙量kg/m3（年月日）; 
⑶ 洪水期平均含沙量kg/m3。
⑷ 枯水期最大含沙量kg/m3（年月日）; 
⑸ 枯水期最小含沙量kg/m3(年月日)； 
⑹ 枯水期平均含沙量kg/m3。
3。2。5 泥沙的粒径组成
根据泥沙测验资料分析得出的洪季悬移质泥沙与推移质泥沙不同粒径的组成百分比分别为:、、 ……； 枯季悬移质泥沙与推移质泥沙不同粒径的组成百分比分别为：、、……。
3.3 地形、地质资料
3。3。1 地形
包括比尺为1/2000以上的，标明坐标位置、地形、地貌、地物的平面测图，及沿堤纵轴线间隔不大于50 m测一个断面的、比尺不小于1/200的测图。
3。3。2 地质
⑴ 水文地质
1) 冬春季地下水的平均水位及地下水的最大上升高度；
2) 夏秋季地下水的平均水位及地下水的最大上升高度。
⑵ 工程地质
工程地质资料包括：沿堤纵轴线间距不大于50 m设一钻孔勘察的岩基、地基土的层理分布及其物理力学性质的试验资料与地质评价结论。
⑶ 筑堤土、砂石料的查勘调查资料
1） 筑堤土取土区土的储量和土的物理力学性质的试验资料及土料的运输条件；
2) 砂石料产地名称、储量和物理力学性质的试验资料及砂石料的运输条件。
3。4 有关本工程的科研及模拟试验成果报告
4 堤防工程平面布置
4.1 布置原则
拟定本堤防工程平面布置的原则。
提示：堤防工程的平面布置一般应遵循以下原则：
⑴ 要有利于工程的安全。江、河堤线布置位置，应服从规划的治导线，并尽可能避开主泓的顶冲点.海、湖、圩堤的堤线,应布置在稳定的滩地上。无论何种类型的堤防，堤的两侧均应布置一定宽度的青坎(即堤脚外的护堤滩地):在风浪大的海滩上和水深流急的江、河河槽中的堤防的外青坎的宽度，一般不少于100 m，险工险段不少于200 m（达不到上述宽度的，可筑促淤坝抬高滩面）。以保证堤与深泓间有一定的安全距离。海湖堤内青坎的宽度一般不少于50 m，险工险段不少于100 m.江、河堤内青坎的宽度,一般不少于20 m,险工险段不少于50 m。内青坎的作用在于营造护堤林带和堤防维修、防汛抢险取土的土源区。
⑵ 江、河堤的堤距布置要能满足河道一定的过水断面要求,保证设计洪峰流量能安全通过.湖、圩堤布置位置的地面高程应严格控制不宜过低,应尽可能少占湖区面积，不允许围湖圈圩影响湖泊、蓄洪区的调洪能力。
⑶ 应尽可能的避免工程对周围环境带来不利影响,对难以避免的影响，要采取有效措施加以保护。
⑷ 围海工程的海堤布置位置，既要能满足造地面积要求,又要统筹兼顾资金投入施工能力、施工工期等技术经济的合理性。要讲求工程效益。
⑸ 应考虑工程施工、工程维修、防汛抢险等的交通运输条件.
4。2 堤防工程平面布置
分别确定:堤防各直线段的起点坐标、终点坐标、分段长度；各弯道段的起点坐标、终点坐标、园弧半径、园弧角度、弧线长度。
提示：根据滩地条件，围堤工程一般的布置形式有:条带式布置，长方形布置，正方形布置.
如圈围海湾一般是将堤防布置于海湾的出口处。
4。3 临时工程布置
根据施工方案，确定需要建设的临时工程的名称、数量及布置位置。
5 堤防工程结构设计
5。1 设计标准
5。1。1 工程等别及建筑物级别
本堤防工程保护对象为,保护区内有人口人，重要工矿企业工程设施等处，农田面积亩。区内固定资产总值×104元.参照规范的规定,本工程定为等级建筑物。
5。1。2 抗滑稳定安全系数
堤防的抗滑稳定安全系数为：基本组合；特殊组合。
5.1。3 地震烈度
地震基本烈度度，设计烈度为度。
5。1。4 防洪标准
本堤防工程设计洪水位重现期为a，设计洪水位m；设计风速重现期为a，设计风速m/s.校核洪水位重现期为 a，校核洪水位m；校核风速重现期为a，校核风速m/s.
提示：对于堤防设计和校核洪水水位，应按堤段列表给出.
提示：按照堤防保护对象在国民经济中的重要性，并参照有关规范的规定确定堤防的防洪标准。对重要的堤防工程的防洪标准,还应通过充分的分析论证后实事求是的确定。
⑴ 城市防洪堤的设计标准：
一般将城市划分为特别重要的城市、重要的城市、中等城市、一般城镇等类型，并分别确定其防洪标准.
⑵ 工矿企业防洪堤的设计标准：
按照工矿企业的规模及其在国民经济中的地位，确定其防洪标准。
⑶ 交通运输设施防洪堤的设计标准：
按照交通运输设施的等级，确定其防洪标准。
⑷ 历史名胜、文化古迹、旅游设施防洪堤的设计标准：
按其等级确定防洪标准。
⑸ 乡镇及居民集中区防洪堤的设计标准
按乡镇、居民点人口数量，确定其防洪标准。
⑹ 农田、牧区防洪堤的设计标准:
按防洪堤保护农田、牧区的面积,确定其防洪标准。
⑺ 其他防洪堤的设计标准。
5.2 结构设计
5.2。1 结构形式选择
结合工程所在地的自然条件和工程的具体实际,选择堤防的结构形式。
提示：（1) 结构形式确定后， 即可进行堤身的断面尺寸设计：先根据经验,试拟堤身的断面尺寸和主要构造的形式及尺寸,进行稳定计算、浸润线计算、渗流量计算及沉陷计算。如果试拟的断面尺寸达不到堤身稳定要求,则应修改原拟的断面尺寸，直到满足堤身的稳定要求为止。
（2） 我国堤防工程的堤身结构一般为土堤或土石堤，少数为混凝土堤或砌石堤，其结构型式大体上可分为：
1） 直立式堤
直立式堤的优点是:堤身断面较经济、占地面积小,有些直立堤工程造价可能相对较低.缺点是:直立堤对地基要求高、稳定性较差、不利消浪。
直立堤可在城市防洪、港口码头、河口及海湾以内受风浪作用较小的江、河岸及海岸结合护岸工程构筑。
2） 斜坡式堤
斜坡式堤的优点是：能较好地适应软土地基条件,整体稳定性较好；能有效的吸收波能，消浪效果明显好于直立式堤，对强风浪区有较强的适应性；筑堤土料一般可就地取材；施工工艺不复杂；维修养护较容易.缺点是:占地面积较多，工程量较大；工程造价可能相对较高.
斜坡堤适宜于用作江、河的防洪堤，尤其适宜于用作海岸、湖岸的防浪堤。
3) 混合式堤
直立式与斜坡式相结合的混合式堤兼有直立式堤与斜坡式堤的优缺点，适用于沿海滩涂潮下带深水围堤或在江、河、湖深水中筑堤，其中，低水位以下部位采用直立式堤,受风浪作用的部位采用斜坡式堤.
5。2。2 堤基处理及基础设计
根据堤线经过的岸段的地基条件,进行基础处理及基础设计。
提示:(1) 我国的堤防工程大都分布在平原地区或沿海海岸，地基土属河相沉积、海相沉积或河相海相沉积。在软土地基上构筑工程，一般须对地基进行加固处理。
（2) 处理的方法有:清除淤泥及树草根、素填土、铺设透水性好的基础排、打基础桩、换土、换砂、堤内外设置戗台、控制筑堤加荷速率,以及夯实等。
5.2。3 结构设计
（1) 堤顶高程设计
通过计算论证确定设计的堤顶高程.
提示：（1） 设计的堤顶高程，不仅要满足堤防保护区目前的防汛防洪要求，而且要预见到自然条件的变化，保护区内社会经济的发展,满足以后若干年内的防汛防洪要求.
(2） 以往，堤顶高程的设计，是按公式:“堤顶高程＝设计洪水位＋波浪爬高＋安全超高”确定的.由于自然条件不断变化，特别是近些年来一些地区出现了一些对堤防安全不利的因素，如沿海地区出现的海平面上升和地面沉降，所以在进行海堤堤顶高程设计时,除了按上述公式计算外，还应加上堤防使用期内预计的海平面上升高度和地面沉降量。
（3) 有些河道、河段和调洪湖泊及蓄洪、行洪区受泥沙淤积，导致河道过水断面减少和湖泊、蓄洪区库容减少。为了保证河道安全行洪和湖泊蓄洪区有效的调洪，有必要提高堤顶高程，河湖堤堤顶高程的设计，除了按常规的计算公式计算以外，还应加上堤防使用年限内,由于泥沙的淤积，需要增加的堤防高度。
(4） 此外，还有的地方由于过量的抽取地下水，造成大范围的地面沉降；也有的地方由于种种客观的或人为的原因形成大面积地陷，以及对于土堤还要求预留沉降加高等。
（5） 总之，在设计堤顶高程时，应当对各种不利的因素进行分析，并提出有效的对策措施。以免堤顶的设计高程偏低，带来洪水漫堤、堤顶越浪、甚至堤防溃决的严重后果。
（2） 堤顶结构设计
设计堤顶宽度、堤顶的纵向坡度与横向坡度、堤顶的细部结构和护肩结构等。
提示:(1） 堤顶宽度设计,除了能满足堤防的防渗要求外，还应从工程的具体实际出发确定其宽度，不宜作统一的规定.
(2） 堤顶宽度的设计程序是，根据经验初拟几种堤防的设计断面，分别进行渗流稳定计算和整体稳定计算,直至两种稳定达到设计要求、堤防断面又比较经济为止。
(3） 堤顶宽度与堤的高度和堤顶的功能有关，根据以往一些工程的实践经验：
1） 海、湖堤采用的堤顶宽度是：一般不小于6m;结合公路交通的不小于8m；重要的海、湖堤堤顶宽度不小于10m.
2) 江、河堤采用的堤顶宽度是：一般不小于5m；结合公路交通的不小于7m；重要的江、河堤的堤顶宽度不小于9m。
（4） 堤顶的纵向坡度要求与堤外的水面比降相一致；横向坡度为2％～3％。
（5） 重要海堤的堤顶还设有保护层，防止水土流失，同时，在万一迂到超设计洪水位及波浪时，保护堤顶不受越浪、溅浪的冲蚀.
（6) 保护层的结构，一般采用一层土工布、一层碎石垫层作基础,上铺道碴或泥结石作护面层;结合公路交通的堤顶，采用沥青混凝土或混凝土作护面层。
(7） 堤顶护肩采用浆砌石结构或混凝土结构，护肩底部每10m~20m设一排水孔与背水坡上的排水沟相通，排除堤顶的雨水或万一出现超设计水位、波浪产生堤顶越浪、溅浪时的水流。
（3） 防浪墙结构设计
设计防浪墙的结构形式、结构尺寸及采用的墙体结构.
提示：（1） 防浪墙的结构形式，分直立式防浪墙与弧形防浪墙。直立式防浪墙适用于波浪较小的江、河堤防。弧形防浪墙的优点是能起回波作用,故又称反浪墙，适用于风浪大的海堤及湖堤.堤顶设置防浪墙，可以降低堤顶的高程，减少筑堤工程量.
(2） 防浪墙的高度，一般以不超过1.5m为宜(即不超过一般人的身高,以使在防汛期间,能观察到堤外的水位变化及护坡是否被冲坏等情况，在旅游地区还可以供人们欣赏堤外风光）。
弧形防浪墙的曲率半径，一般为1。0m～1。5m，根据水工模型试验确定.
（3） 防浪墙的设计程序是：先根据经验，初拟墙体的结构尺寸，然后，进行波浪爬高、作用于墙体的波压力、墙体的强度及稳定等的计算,直至防浪墙不产生越浪、墙体达到稳定为止.
(4） 直立式防浪墙的墙体，一般采用砌石结构。弧形防浪墙的墙体,一般采用钢筋混凝土结构.
(4） 临水坡设计
根据经验先假定设计临水坡的坡度、护坡的结构及尺寸、护坡支承体的结构及尺寸、以及消浪设施等。然后进行堤坡的稳定计算和各个构造的稳定计算，直到满足安全要求为止。
提示:（1) 堤防的损坏，往往是由于护坡设计不当引起的.因此,护坡的设计，在堤防工程设计中占有十分重要的地位。
（2） 根据经验,临水坡的设计程序为：初拟临水坡护坡的结构及尺寸、消浪平台设置高程及宽度、消浪块体的选型及规格尺寸等，然后，进行波浪爬高计算、护坡强度计算,边坡稳定计算、护面块体稳定计算，直至符合设计要求为止。重要的堤防还要通过水工模型试验进行验证。
（3) 临水坡的坡度取决于堤前波浪的大小：江、河堤受风浪作用较小(有些中小河流主要是受船行波作用的影响），堤的坡度可适当陡一些；海、湖堤堤坡受风暴潮及台风形成的风浪作用的影响，堤的坡度应缓一些。
（4） 护坡强度设计，取决于堤前水流动力条件与波浪作用力的大小:
1) 比较规则的河道,主流在河中心，一般可采用植物护坡，或在堤前种植苇树,保护堤岸；
2) 河道弯道段的凹岸，堤防护坡应当加强；
3） 当江河中心是沙洲,沙洲的一侧或二侧是深泓,形成外沙里泓、深泓逼岸的不利河势时,应特别加强护坡护岸工程,防止坍岸；
4) 海堤、湖堤的护坡强度，应高于江、河堤的护坡强度;
5） 护面块体的作用是：减少波浪对护坡的压力，消减波浪爬高。一般在风浪较大的海、湖堤护坡上须安放护面块体。护面块体的选择,通过计算确定，通过水工模型试验进行验证。
（5） 背水坡设计
设计背水坡坡度、护坡结构、排水沟结构等.
提示:（1) 江、河、湖、圩堤，一般是一侧临水，一侧不临水，不临水的堤坡称背水坡，按背水坡的要求进行设计.
（2) 平原水库、水产养殖场、沿海盐场等，如堤防两侧都临水，则其两侧堤坡均应按临水坡的要求进行设计.
（6） 戗台设计
堤防前后戗台的层次、宽度、厚度、边坡及戗台顶部排水等的进行设计。
提示：（1） 戗台，也称压载.建筑在软土地基上的堤防工程，且堤防较高（堤高等于或大于地基承载极限高度）、荷载较大时,一般应在堤防前后设置戗台,以减小堤基中的剪应力,提高堤基的稳定性。
（2） 戗台可以是一层,也可以是多层，根据堤基的稳定要求确定。
（7) 护坡支承体设计
设计护坡支承体的轮部尺寸及其结构.
提示：（1) 护坡支承体能够有效地防止护坡滑坡,一般设置于干砌块石、浆砌块石、灌砌块石、混凝土等护坡的坡脚处。
(2) 护坡支承体一般采用浆砌石或混凝土结构。
(3) 护坡支承体的厚度应大于护坡的厚度。
（8） 消浪平台护肩设计
设计消浪平台护肩的轮廓尺寸及其结构。
提示：（1） 消浪平台的边角是最易受波浪冲刷破坏之处，应设置平台护肩，以保护平台边角不受损坏。
(2） 平台护肩一般采用浆砌石或混凝土结构。
(3） 护肩的厚度应大于平台砌石的厚度.
(9） 堤前护脚及护底设计
根据堤前的水流动力条件及波浪条件，进行护脚护底设计.
提示：（1） 江、河堤堤脚受水流动力作用发生淘脚,必须加以防护;海、湖、圩堤堤前滩地受风浪作用发生冲刷，必须进行护底。
（2） 保护堤脚的工程措施有：设置护脚方块体；沉排抛石护脚；建丁坝或丁顺坝挑流等.
(3） 保护堤前滩地的措施有：沉排抛石护底；沉排抛石护坎；生物固滩等.
（4) 丁顺坝的结构尺寸和沉排抛石的宽度、抛石的单体重量，通过计算或凭经验确定。
（10) 反滤层设计
设计堤的基础、堤前护底、砌石护坡、防浪墙底部、道路基础下的反滤层。
提示：反滤层所处部位不同，反滤层的结构也应有所区别：
(1） 一般施工期不受水流（潮水涨落)影响的部位，其反滤层可按常规方法设计，即采用一层黄砂与一层碎石组成，或一层土工布与一层碎石组成；
(2) 受水流影响、特别是工期受风浪影响的部位的反滤层,一般是采用一层土工布（水下部分采用软体排）与一层编织布包装碎石或编织布碎石垫组成。
5.3 堤体防渗设计
根据堤前堤后最危险的水位组合，进行堤内渗流计算,提出防渗工程设计。
提示:(1) 渗流计算包括：洪水时浸润线在背水坡上的逸出点位置及渗流流量;洪水位降落时临水侧堤内的自由水面。
(2) 防渗工程有：在堤体内或临水坡设置粘土心墙或斜墙；在背水坡上铺设导渗体,将逸出的渗流导向内堤脚排水体反滤后排出。
6 堵口工程设计
提示:堵口工程是指新建围堤预留龙口的堵口、老堤决口以后的堵口。堵口工程应有专门设计。
堵口工程按下述程序设计。
6。1 龙口位置选择
提示：(1） 正确选择龙口位置，对围堤的顺利堵口十分重要。根据经验，一般围堤的龙口位置布置在顺堤中部.有些围区范围较大,龙口位置除了在顺堤中部布置一个口门外，还可在侧堤上或顺堤上增加1～2个龙口；
（2) 龙口的数量宜少不宜多，口门宜小不宜大.
6.2 龙口尺寸设计
提示：(1） 设计龙口尺寸前,先要收集掌握充分的水文资料。根据龙口处的水文特征,初拟龙口的断面尺寸，进行水力计算，直到口门安全过流为止；
(2） 堵口时的口门宽度，取决于堵口时控制的水流流速与堵口材料，必须保证顺利堵口,以及堵口后堵口工程的安全。
6.3 堵口时间选择
提示：堵口的最佳时间：
（1） 江河堤为枯水季节，如洪水季节发生堤防决口必须堵口时，则应在洪峰过后及时抢堵；
（2） 海堤堵口一般应安排在冬春季小汛的落潮期,如汛期海堤发生决口需要堵口时，则可安排在大潮的落潮时抢堵。
6。4 选择堵口材料
提示：(1） 堵口的材重,必须保证堵口时堵口材料不被冲走；
（2) 龙口护底材料一般选用高强度塑料编织布与尼龙绳网编织成的软体排，上铺袋装碎石垫层及块石，块石的单体重量，根据龙口的水流速度确定；
（3） 堵口材料有涂膜编织布袋装黄砂或碎石、块石、柳石枕、铅丝石笼、土工网石笼、混凝土块等，结合具体工程的实际,因地制宜的选用.
6.5 堵口方法选择
提示:堵口方法大致上可分为：平堵;立堵；平、立堵结合.
（1） 当口门水深不大，口门流速较小时，可采用立堵;
（2） 当口门水深较深，流速较大时,可以采用平堵;或者，先平堵,以减少堵口时的工程量,然后，用立堵的方法堵闭口门。
6。6 堵口堤加固设计
提示:堵口后，必须立即进行堵口堤的加固。加固设计应在堵口前行多种方案的研究，以比较选择最优的加固方案。
7 穿堤建筑物工程设计
根据规划，确定穿堤建筑物工程的名称、建设目的、建设地点、工程规模、设计要求，进行以下设计。
⑴ 建筑物结构形式选择；
⑵ 地基处理设计;
⑶ 建筑物结构设计；
⑷ 防渗消能设计等.
提示：（1) 我国的穿堤建筑物大致有：引水、排水涵洞；引水、排水水闸；引水、排水泵站；船闸；人行通道；机动车通道；输水管道；输油管道;电力电缆；通讯电缆等.
(2） 穿堤建筑物的结构大多是钢筋混凝土或钢结构；
(3) 穿堤建筑物的设计标准,应高于所在堤防的设计标准；
（4） 穿堤建筑物工程设计是堤防工程设计的重要组成部分,除了建筑物本身的设计外(可按不同建筑物的设计要求进行设计),建筑物与堤防连接处的防渗设计尤应引起重视；
（5） 历史上不少堤防的溃决，除了堤防本身设计标准偏低，造成洪水漫溢而决堤外，一部分是由于建筑物与堤防的连接处设计不当，接缝的渗径长度不够，渗流产生管涌,导致堤防溃决。因此,穿堤建筑物处的堤身断面应能满足水力梯度的要求，防止接缝处发生管涌。
8 现有堤防技术改造工程设计
提示：（1） 我国早期的堤防工程,大都建于解放以前，解放后，虽历经维修加固，堤防的质量有所改善，但由于自然条件的变化、堤防保护区内人口的增多和社会经济的不断发展，对防汛防洪提出了更高的要求。解放后建设的堤防的标准虽比解放前建设的堤防的标准要高,但由于种种原因，仍有不少堤防已不适应形势发展的需要。因此，对现有堤防进行技术改造，提高堤防的防汛防洪能力,具有十分重要的意义.
（2） 当前，我国堤防工程存在的问题主要是：
1） 防汛防洪标准偏低；
2) 一些土堤历经风雨侵蚀，水土流失严重;
3) 由于海平面上升，堤的相对高度实际已经降低;
4） 由于地面沉降,整个堤体也随之下沉;
5） 有些海、湖土堤堤坡未经防护，存在着被风浪冲毁的危险；
6） 有些堤防护坡的强度不够，存在着被风浪损坏的危险；
7) 有些驳岸防汛墙稳定性不够,存在着倾倒的危险;
8) 有些强风浪区的海、湖堤临水坡未设消浪设施，堤防护坡直接承受波浪压力的冲击，有被波压力损坏的危险；
9)有的海、湖堤和江、河湾道段的凹岸及外沙里泓的堤岸未设护脚护底,存在坍岸的危险；
10） 有的堤坡稳定性不够，存在滑坡的危险；
11) 有的堤防整体稳定性不够,需要采取措施，提高堤防的整体稳定性;
12） 其他存在问题.
8.1 堤防工程现状调查
首先对现有堤防的现状、存在问题、技术改造的必要性和迫切性,进行调查研究，然后根据本堤防改造的具体要求进行技术改造工程设计。
8。2 堤防技术改造工程设计程序
（1) 收集有关的设计资料；
(2） 实地踏勘；
（3) 验算现有堤防的各项技术指标；
（4) 技术改造工程设计.
8。3 堤防技术改造工程设计内容
堤防技术改造工程设计内容一般包括：
⑴ 整体堤加高培厚;
⑵ 对堤的隐患或薄弱部分进行补强加固,对堤身的裂缝及洞穴进行灌浆加固；
⑶ 堤顶加高和增加防护；
⑷ 增设堤顶防浪墙或对原有防浪墙进行改造；
⑸ 增加临水坡的护坡工程或对原有护坡进行改造;
⑹ 在临水坡护坡上增加消浪设施或对原有消浪设施进行改造；
⑺ 增设堤前护脚、护底或对原有护脚、护底进行改造；
⑻ 其他技改工程。
9 环境保护工程设计
9.1 环境影响分析
分析本堤防工程对周围环境可能带来的影响.
提示：(1) 江、河堤防对环境的影响：在堤内可能截断引、排水系统或交通通道；在堤外可能对岸滩产生冲淤影响和对水产资源的生态环境、河道的水流流场及航道安全产生影响。
(2) 海、湖滩涂资源的开发,给国家提供了大量的国土资源；但也有的滩涂资源开发规划不当、或是无序开发,给环境带来不利影响.围滩工程的环境影响主要有以下几方面:
1) 对湖区调洪能力的影响;
2） 对水流流场的影响；
3） 对滩地的冲淤影响；
4） 对相邻岸段工程安全的影响;
5) 对引排水系统通道的影响；
6） 对航道的影响；
7） 对生态环境的影响。
环保工程设计的任务，是采取适当措施，消除以上不利影响。
9。2 环境保护工程设计
提出消除影响需要建设的环境保护工程,并对环保工程进行设计，包括：
⑴ 绿化工程设计
⑵ 水土保持工程设计
⑶ 护岸工程设计
⑷ 护滩工程设计
⑸ 水资源保护工程设计
⑹ 生态环境保护工程设计
⑺ 航道维护工程设计
10 施工组织设计
通过分析工程的施工条件,进行施工总体布置、工程施工、施工进度安排、施工管理等的设计。
10。1 施工条件
10。1.1 工程地址的自然地理环境条件
包括工程所在地的地理位置、水文气象特征、施工期内的水位变化过程、堤线经过地区的地形、地貌概况、堤防保护区内的社会经济情况等与施工有关的条件.
10.1。2 大宗天然建筑材料的产地、储量、物理力学性质及运输条件
是指筑堤的土、石、砂料的取料地点，到工地的距离，材料的物理力学性质,储量等条件，能否满足施工要求和便利施工，以及水陆运输条件等。
10.1。3 场内、场外的交通条件
根据施工场地现有的水陆交通状况，确定是否需要建设施工交通道路及码头等.
10.1。4 施工供水、供电条件
包括施工用水水源的水质、可供水量、取水点至工地的距离等，施工用电电源的电压、可供电量、供电点至工地的距离等与施工有关的条件。
10。2 施工总体布置
10.2。1 水、电、通讯工程布置与设计
研究确定施工用水的取水、输水方式并对取水口的位置及输水线路进行布置与设计，计算供水工程的工程量;拟定施工用电的供电方式并对输电线路进行布置与设计,计算供电工程的工程量;确定采用的通讯工程、通讯工具的规格、数量与工程量.
10.2.2 施工道路布置与设计
进行场内场外施工道路布置，并对道路进行设计。计算施工道路的工程量.
10.2。3 大宗建筑材料堆场布置与设计
进行材料堆场的布置，并对堆场进行设计，计算堆场的工程量与机械设备的选型及数量.
10。2.4 预制场地布置与设计
进行预制场地的布置与设计,计算预制场地的工程量与机械设备的选型及数量.
10.2。5 三大材、机电设备及其他贵重材料临时储存仓库布置与设计
进行仓库的布置，并对仓库进行设计，计算仓库的工程量。
10。2.6 施工机械停放场地、机械维修车间及油库布置与设计
进行场地、车间、油库的布置,并对其进行设计和计算工程量。
10。2。7 施工围堰布置与设计
进行施工围堰的布置,并对围堰的断面结构进行设计。计算围堰的工程量.
10.2。8 施工排水工程布置与设计
进行施工排水工程的布置,并对排水工程进行设计.计算排水工程的工程量。
10。2。9 建筑材料中转码头的布置与设计
进行码头的布置，并对码头工程进行设计。计算码头的工程量。
10。2.10 施工人员、工程管理人员生产、生活房屋布置与设计
进行施工人员、工程管理人员生产、生活房屋的布置与设计。计算房屋的工程量。
10.3 堤防工程施工
⑴ 施工要求
⑵ 施工方法与施工机械
⑶ 施工工艺流程
⑷ 施工质量控制与验收标准
10.4 堵口工程施工
⑴ 施工要求
⑵ 施工方法与施工机械
⑶ 施工工艺流程
⑷ 施工质量控制与验收标准
10.5 穿堤建筑物工程施工
⑴ 施工要求
⑵ 施工方法与施工机械
⑶ 施工工艺流程
⑷ 施工质量控制与验收标准
10。6 环保工程施工
⑴ 施工要求
⑵ 施工方法与施工机械
⑶ 施工工艺流程
⑷ 施工质量控制与验收标准
10.7 临时工程施工
提示：（1） 临时工程是指为主体工程施工而设置的辅助工程设施.如：三通一平、预制场、码头、材料堆场、仓库、房屋等.
(2） 临时工程施工一般对材料的要求不是很高，结构也比较简单，但施工后的工程质量必须保证工程在使用期内的安全.
(3） 当临时工程与永久工程结合建设时，则必须按永久性工程的要求进行设计与施工.
10.8 施工进度安排
提示:根据工程的总工期要求，提出准备工作、临时工程施工的进度安排和堤防工程、堵口工程、穿堤建筑物工程、环保工程等施工的进度安排。绘制网络图。
10.9 施工管理
10。9.1 管理机构设置及职责
提示：一般的堤防工程，根据其工程规模配置管理人员,管理人员的职责是：检查施工单位是否按计划进度施工? 工程材料设备是否符合设计要求？监督工程的施工质量，定期取样试验，分阶段进行工程验收,并详细做好检查记录。重要的堤防工程，还应建立施工质量保障体系和施工安全保障体系.有些大中型工程还应设工程建设监理。
10。9。2 管理人员工作、住宿房屋及通讯、交通等设备配置
确定施工管理人员工作、住宿房屋及通讯、交通设备的配备。计算工程量。
11 工程管理设计
11.1 管理机构与职责
根据的规定，确定工程管理机构和机构内部科室的设置以及管理人员的配备。规定管理机构的职责范围等。
11.2 管理范围
提示:堤防工程一般是实行分段管理，分管堤段内的所有建筑物，如穿堤建筑物、护岸护坡工程、内外青坎、绿化工程等均属管理单位的管理范围，受管理单位的保护和维护.
11。3 管理设施设计
设计工程管理人员工作、住宿房屋。计算房屋工程量.按规定确定管理人员通讯、办公用品、仪器设备、交通工具的配备.
11.4 工程监测与维护
定期对堤防、穿堤建筑物、环保工程及堤前岸滩进行观测,针对观测中发现的问题，及时进行维护加固。
12
