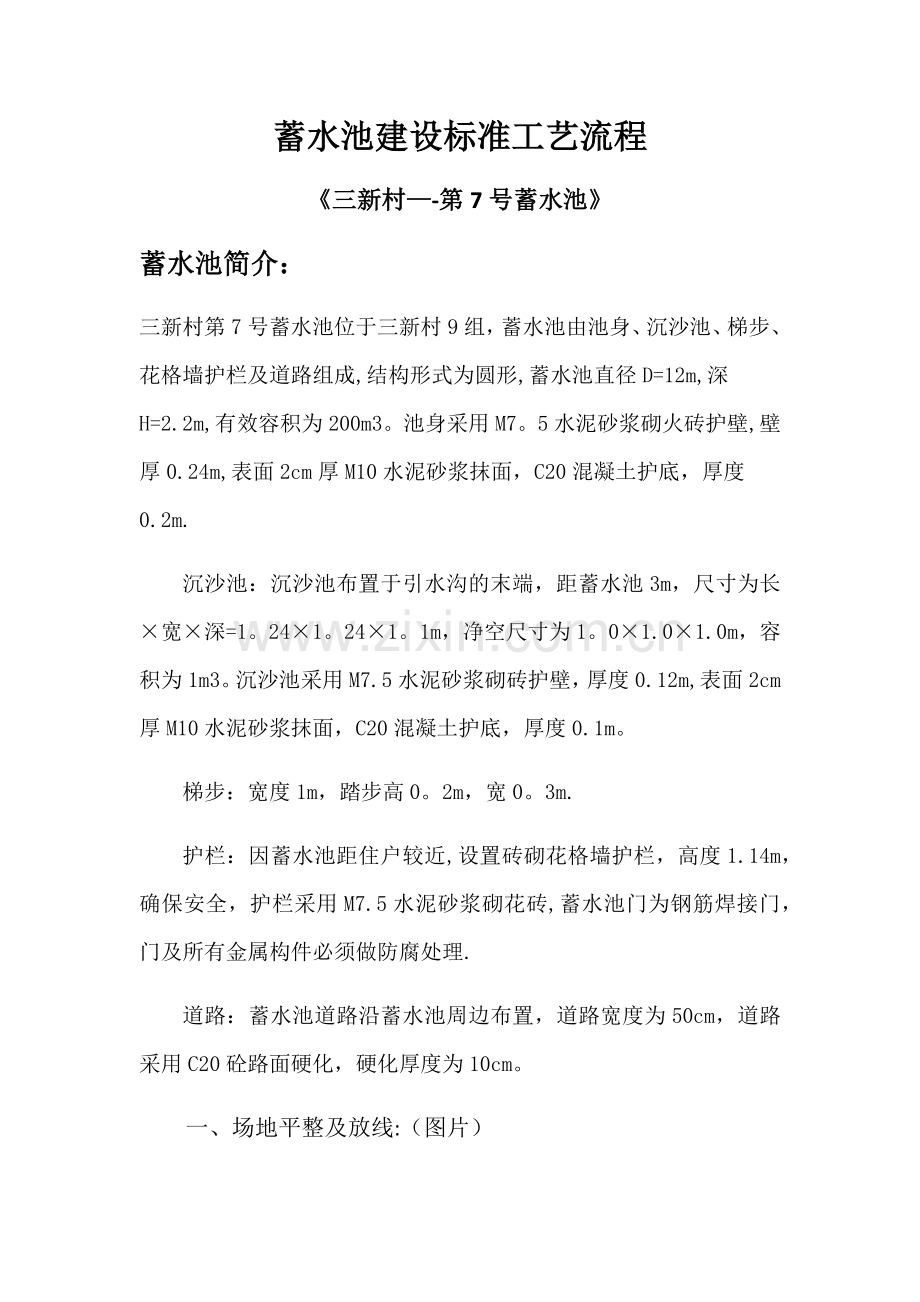

蓄水池建设标准工艺流程
《三新村—-第7号蓄水池》
蓄水池简介：
三新村第7号蓄水池位于三新村9组，蓄水池由池身、沉沙池、梯步、花格墙护栏及道路组成,结构形式为圆形,蓄水池直径D=12m,深H=2.2m,有效容积为200m3。池身采用M7。5水泥砂浆砌火砖护壁,壁厚0.24m,表面2cm厚M10水泥砂浆抹面，C20混凝土护底，厚度0.2m.
沉沙池：沉沙池布置于引水沟的末端，距蓄水池3m，尺寸为长×宽×深=1。24×1。24×1。1m，净空尺寸为1。0×1.0×1.0m，容积为1m3。沉沙池采用M7.5水泥砂浆砌砖护壁，厚度0.12m,表面2cm厚M10水泥砂浆抹面，C20混凝土护底，厚度0.1m。
梯步：宽度1m，踏步高0。2m，宽0。3m.
护栏：因蓄水池距住户较近,设置砖砌花格墙护栏，高度1.14m，确保安全，护栏采用M7.5水泥砂浆砌花砖,蓄水池门为钢筋焊接门，门及所有金属构件必须做防腐处理.
道路：蓄水池道路沿蓄水池周边布置，道路宽度为50cm，道路采用C20砼路面硬化，硬化厚度为10cm。
一、 场地平整及放线:（图片）

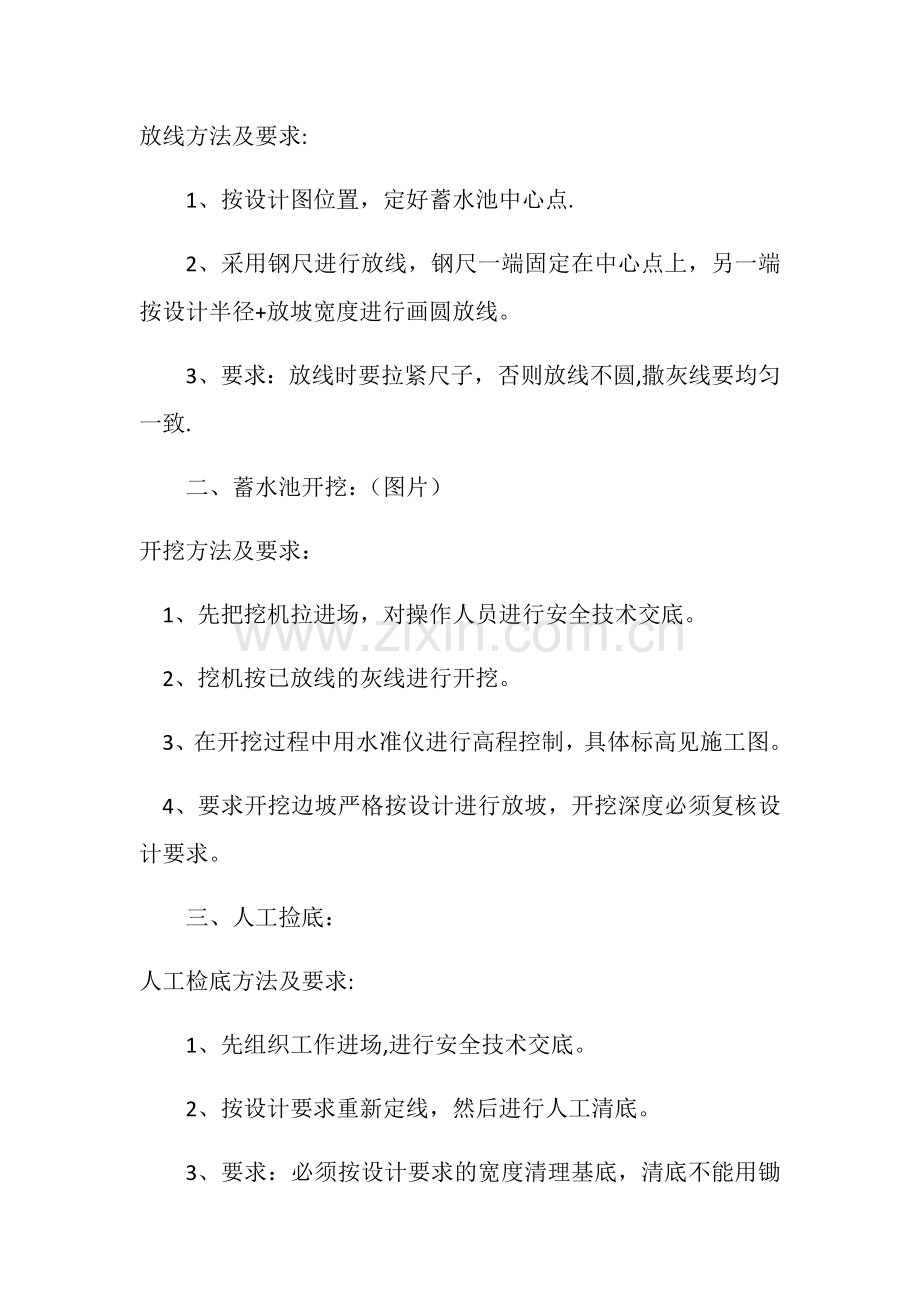

放线方法及要求:
1、按设计图位置，定好蓄水池中心点.
2、采用钢尺进行放线，钢尺一端固定在中心点上，另一端按设计半径+放坡宽度进行画圆放线。
3、要求：放线时要拉紧尺子，否则放线不圆,撒灰线要均匀一致.
二、 蓄水池开挖：（图片）
开挖方法及要求：
1、先把挖机拉进场，对操作人员进行安全技术交底。
2、挖机按已放线的灰线进行开挖。
3、在开挖过程中用水准仪进行高程控制，具体标高见施工图。
4、要求开挖边坡严格按设计进行放坡，开挖深度必须复核设计要求。
三、 人工捡底：
人工检底方法及要求:
1、先组织工作进场,进行安全技术交底。
2、按设计要求重新定线，然后进行人工清底。
3、要求：必须按设计要求的宽度清理基底，清底不能用锄头挖，否则会扰动地基，在清底时要清除松散土层。
四、 底板混凝土浇筑：
标高控制依据及控制：标高控制依据是施工图,采用卷尺和水平仪进行控制。
浇筑材料及工艺流程：浇筑材料是C20混凝土.
工艺流程:上料→搅拌→出料→运料→浇筑→振捣→收面→养护。
五、 池壁和池底连接：
处理方式:
1、清理基层，将杂物清理干净。
2、基面和砖浇水湿润。
3、用M10水泥砂浆进行找平。
4、砌砖,砂浆要饱满。
5、此处抹灰成R角。
6、保湿养护。
六、 池壁砌筑：
砌筑工艺流程：
1、人员及材料进场，人员的安全技术交底。
2、准备工作，清理基层，将杂物清理干净,砖浇水湿润。
3、搅拌和运砂浆，砂浆标号为M7。5。
4、砌砖，砂浆要饱满，砂浆厚度为1~1。5cm。
七、 花格墙护栏砌筑：
砌筑工艺流程:
1、人员及材料进场,人员的安全技术交底。
2、准备工作，砖浇水湿润。
3、搅拌和运砂浆。
3、砌砖,砂浆要饱满。
八、引水沟：
引水沟砌筑工艺流程：
1、人员及材料进场，人员的安全技术交底。
2、准备工作，砖浇水湿润.
3、搅拌和运砂浆。
3、砌砖,砂浆要饱满。
4、抹灰、养护.
九、排水沟:
排水沟砌筑工艺流程：
1、人员及材料进场,人员的安全技术交底。
2、准备工作,砖浇水湿润。
3、搅拌和运砂浆.
3、砌砖，砂浆要饱满.
4、抹灰、养护。
十、沉砂池：
沉砂池砌筑工艺流程:
1、人员及材料进场,人员的安全技术交底。
2、准备工作，砖浇水湿润。
3、搅拌和运砂浆。
3、砌砖，砂浆要饱满。
4、抹灰、养护。
十一、蓄水池梯步：
梯步工艺流程：
1、人员及材料进场，人员的安全技术交底。
2、模板制作安装。
3、钢筋制作安装。
3、浇混凝土。
4、收面、养护。
十二、 蓄水池防护门:
材料规格及施工说明：
1、主要材料是Ø14钢筋。
2、施工流程：材料进场→门的焊接及预制→防腐处理→安装
十三、原土回填施工：
回填标准,回填施工工艺:
1、回款标准：按采用原土回填，每30cm一层。
2、回填工艺流程：基底清理→人工填土→打夯。
十四、池周混凝土路面：
结构形式：混凝土结构.
施工工艺:路基填筑→路基找平→路基夯实→模板制作和安装→混凝土搅拌运输→浇筑混凝土→振捣→收面、养护.
十五、相关施工图纸:见施工图.
蓄水池断面图
