智能化小区全套完整设计方案.doc

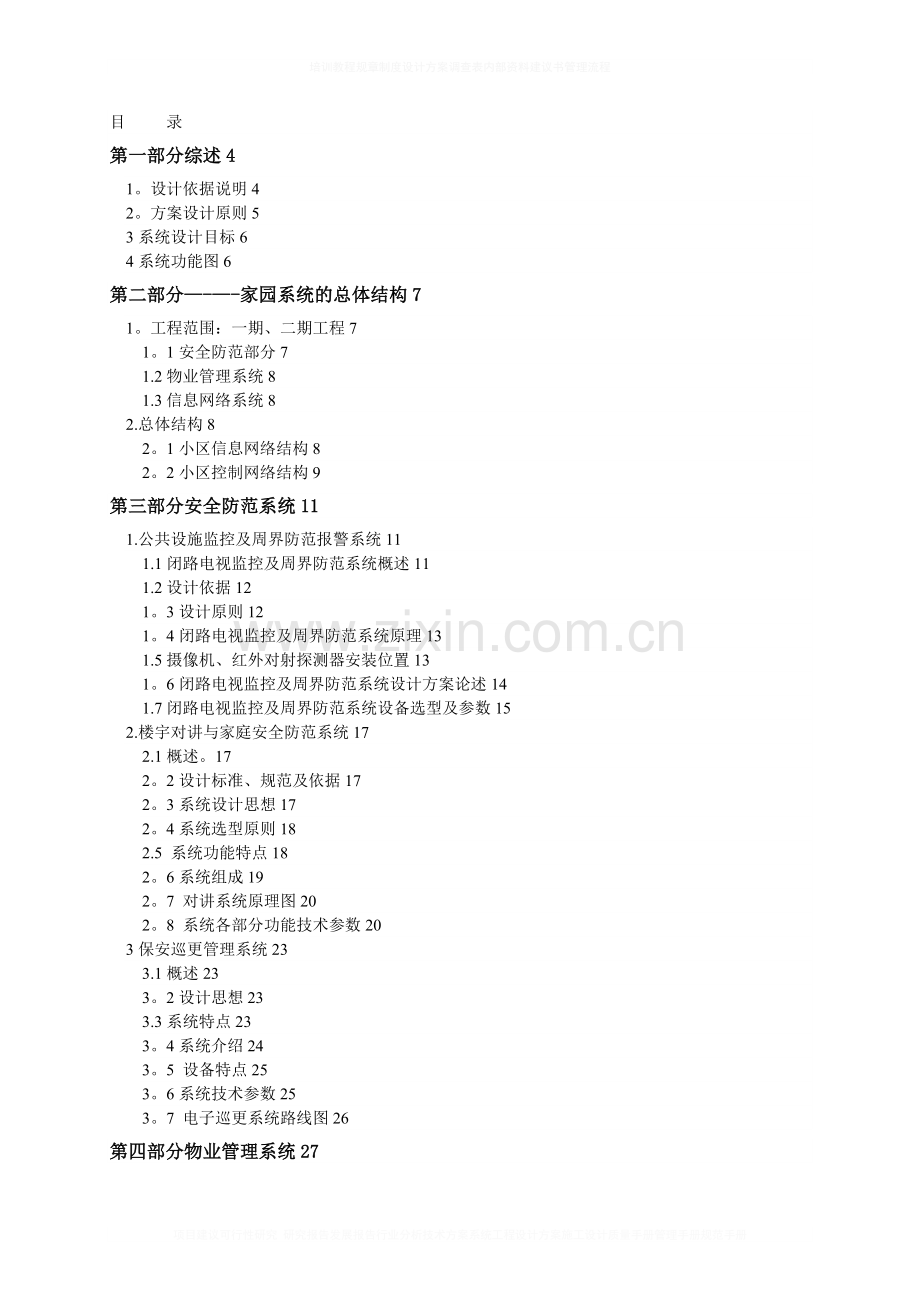

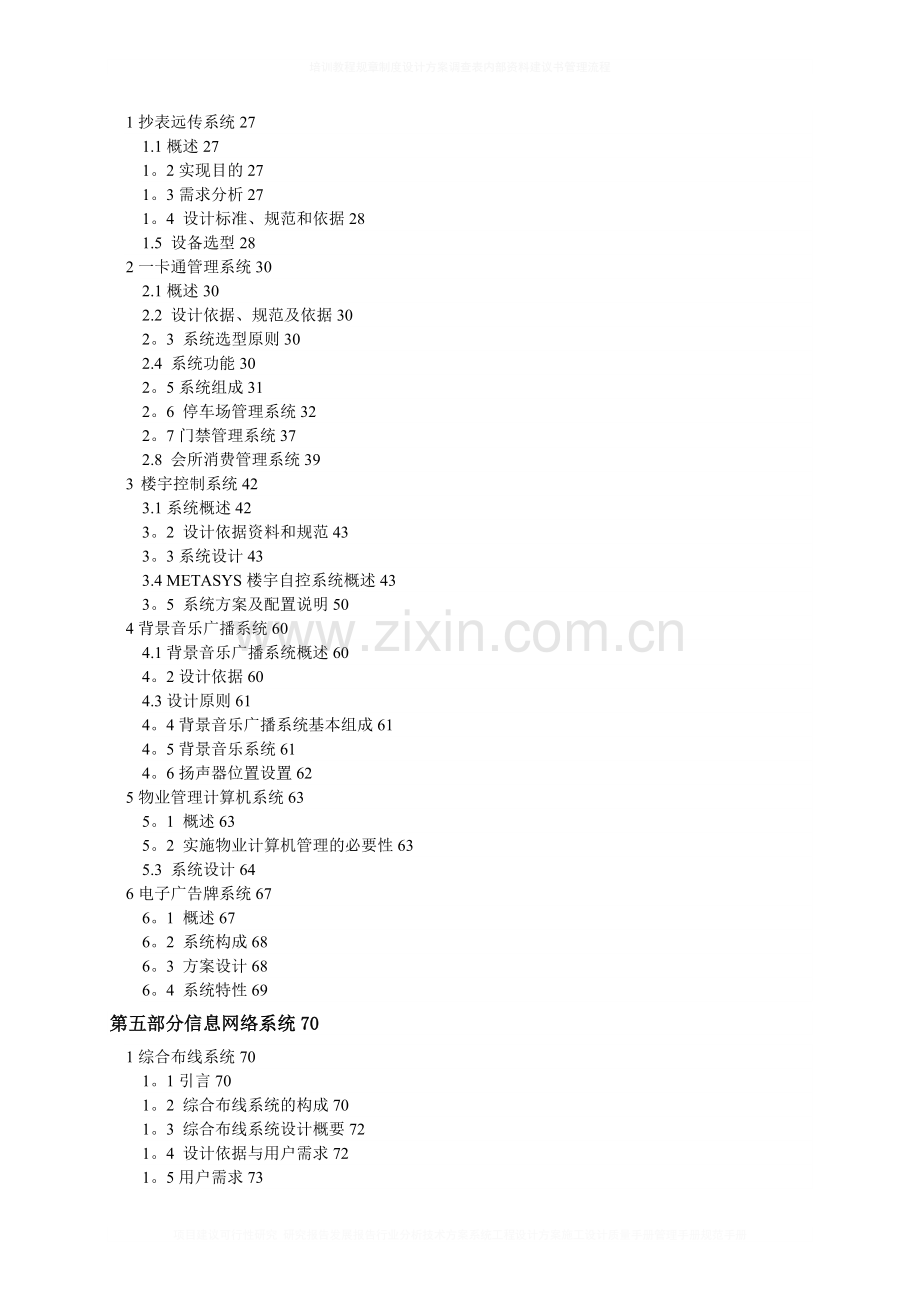

培训教程规章制度设计方案调查表内部资料建议书管理流程目 录第一部分综述41。设计依据说明42。方案设计原则53系统设计目标64系统功能图6第二部分-家园系统的总体结构71。工程范围：一期、二期工程71。1安全防范部分71.2物业管理系统81.3信息网络系统82.总体结构82。1小区信息网络结构82。2小区控制网络结构9第三部分安全防范系统111.公共设施监控及周界防范报警系统111.1闭路电视监控及周界防范系统概述111.2设计依据121。3设计原则121。4闭路电视监控及周界防范系统原理131.5摄像机、红外对射探测器安装位置131。6闭路电视监控及周界防范系统设计方案论述141.7闭路电视监控及周界防范系统设备选型及参数152.楼宇对讲与家庭安全防范系统172.1概述。172。2设计标准、规范及依据172。3系统设计思想172。4系统选型原则182.5 系统功能特点182。6系统组成192。7 对讲系统原理图202。8 系统各部分功能技术参数203保安巡更管理系统233.1概述233。2设计思想233.3系统特点233。4系统介绍243。5 设备特点253。6系统技术参数253。7 电子巡更系统路线图26第四部分物业管理系统271抄表远传系统271.1概述271。2实现目的271。3需求分析271。4 设计标准、规范和依据281.5 设备选型282一卡通管理系统302.1概述302.2 设计依据、规范及依据302。3 系统选型原则302.4 系统功能302。5系统组成312。6 停车场管理系统322。7门禁管理系统372.8 会所消费管理系统393 楼宇控制系统423.1系统概述423。2 设计依据资料和规范433。3系统设计433.4 METASYS楼宇自控系统概述433。5 系统方案及配置说明504背景音乐广播系统604.1背景音乐广播系统概述604。2设计依据604.3设计原则614。4背景音乐广播系统基本组成614。5背景音乐系统614。6扬声器位置设置625物业管理计算机系统635。1 概述635。2 实施物业计算机管理的必要性635.3 系统设计646电子广告牌系统676。1 概述676。2 系统构成686。3 方案设计686。4 系统特性69第五部分信息网络系统701综合布线系统701。1引言701。2 综合布线系统的构成701。3 综合布线系统设计概要721。4 设计依据与用户需求721。5用户需求731。6方案设计思想:731.7信息点分布741.8设计方案741。9 测试761。10 施工注意事项782 卫星有线系统782.1 系统概述782。2系统设计的依据规范792。3系统设计原则792。4系统选型及功能特点792.5系统具体设计802。6卫星宽带接入优点813计算机网络系统823。1 综述823.2用户需求833.3设计原则833.4建设目标843。5主要技术843.6网络设备选型843.7网络设计853.8一级管理中心交换机的选择853.9二、三级管理中心交换机选择853.10网络备份安全备份策略853.11服务器系统863。12设备性能及技术参数863。13网络技术分析873.14 防火墙系统89附：照明控制系统92第一部分 综 述随着国民经济的发展,居民对生活品质有了更高的要求，尤其是对于居住空间的要求有了一个从量到质的比较大的飞跃.住宅智能化系统正是在这一前提下，伴随着住宅建设的高潮而提出来的新概念。住宅建设产业正日益成为国民经济新的增长点，这一概念也必将得到广泛的讨论,变得越来越清晰，体现得越来越具体.家园智能化系统的作用主要体现在以下四个方面：1）住宅小区智能化系统能够提高住宅、社区的安全防范程度2）住宅小区智能化能够为小区住户提供生活方便和信息服务3）住宅小区智能化系统为物业管理提供先进的管理手段及众多的增值4）-家园一期、二期整体智能规划，分布实施规划1。设计依据说明1.1 本方案设计依据“家园住宅小区智能化设计有关内容说明“-家园”智能化工程实施细则 建设部住宅小区智能化导则“-家园”建筑结构图纸 设计方案,按二星级功能设计、一星级费用实施。 符合智能建筑国家相关标准如下:智能建设计标准GB/T 503142000全国住宅小区智能化系统示范工程建设要点与技术导则建设部1999年12月民用建筑电气设计规范及条文说明JGJ/T 16-93高层民用建筑设计防火规范GB 5004595安全防范工程程序与要求GA/T 759430M1GHz声音和电视信号的电缆分配系统设备与部件 第一部分 通用规范GB 11318。1-9630MHz1GHz声音和电视信号电缆分配系统设备与部件GB 11318-89工业与民用供电系统设计规范GBJ 52-83火灾自动报警系统设计规范GB 5011698民用闭路电视系统工程技术规范GB 50198-94有线电视系统工程技术规范GB 5020094卫星电视地球接收站通用技术条件GB/T 1144295公用天线电视系统天线部分GB 761587广播电视工程建筑设计防火规范GYJ 3388建筑物防雷设计规范GB 5005794建筑与建筑群综合布线系统工程设计规范GB/T 503122000建筑与建筑群综合布线系统工程验收规范GB/T 503112000电子计算机房设计规范GB 50174-93开放系统互联参考模型GB/T 9387。496“Commercial Building Telecommunications Wiring Standard”（商业大楼通信布线标准)ANSI/TIA/EIA568A“Transmission Performance Specification for Field Testing of Unshielded Twisted Pair Cabling Systems(非屏蔽双绞布线系统传输性能测试规范)TIA/EIA TSB 67 1995“Generic cabling for customer premises”（信息技术-建筑综合布线标准）ISO/IEC 11801:19951。2 工程基本情况-家园建筑面积约16万平方米，住宅共有5种户型，分别是A户型双拼别墅，计32套,每套261平方米，B户型单体别墅，计47套，每套310平方米，C户型别墅，计88套,每套374平方米，D户型别墅,共计15套,每套437平方米，E户型别墅，共计18套,每套498平方米。一期、二期共有200套别墅组成。2。方案设计原则根据招标书要求及国家和当地的信息发展规划，家园遵循以下设计原则：经济实用性根据用户的需求和整体设计考虑，选取合适的智能化系统产品.各个子系统之间可以通过性能价格比较好的软、硬件设备来实现网络互联，整个系统具有高效的使用功能，一期低廉的投资和运转维护费用。充分考虑住宅小区与大楼的连接和整个园区工程的分布实施，逐步到位.先进性在满足用户现有需求的前提下,在技术上提供充分升级空间，保护业主的前期投资,利用先进的技术,利用较少的投资,实现强大的功能。集成性和开放性 充分考虑智能小区智能化系统所涉及的各子系统的集成和信息共享。使整个小区的智能化系统具有极高的安全性、可靠性、容错性。为小区的增值服务提供必要软、硬件准备。3系统设计目标 小区物业管理与小区自动化、安保、火灾报警（消防）、综合管理系统、电话与电视等子系统相连，实现小区各系统的互连与资源共享及联动控制。 构建小区INTRANET网接入，被授权住户可利用小区计算机网络系统获得信息服务。 能够方便地和小区外部的公共数据网、信息网互连,为多种服务提供网络支持环境。4系统功能图第二部分 家园系统的总体结构考虑到-家园区一期和二期工程的有效连接，使二期工程最大限度的利用一期工程的设备,并延续一期的设计思路.对-家园采用整体设计，分布实施的设计方法。-家园整个工程分成一期和二期设计施工。为实现小区对外的接入,我们通过12芯多膜光纤的星型分布将园区内的多个组团全部连接在一起，为千兆以太网在物理链路上做好准备。住宅小区的安防系统是整个园区设计当中的重要组成部分.通过周界的红外对射和周界的监控设施的分布,起到了园区的第一层的安全保护,在出现非法入侵的情况，可及时通知保安中心，做出必要的处理方法。通过园区内部的停车场管理系统,车辆的监控，对小区车辆的进出进行了周密的防御及监控措施，加上无线缆连接的电子巡更系统的配置，楼门口的对讲系统系统的安装,以及园区内闭路监控的设置,起到了园区的第二层的安全保护。第三层安全保护，体现在智能家居系统中。通过户内的智能终端连接报警探测器，起到户内的防盗报警及险情预警.在上述系统设备的有效配置后，通过物业管理中心的物业管理软件，集中控制管理，通过中心机房的网络配置，实现对智能小区各子系统的信息收集、管理、备份，当其中的某个系统瘫痪后,可为它提供系统恢复所需的必要的数据。物业管理软件起到了重要的作用，是智能化小区建设中不可确少的部分。它为小区的增值服务从软件方面提供了必要条件。我们在小区智能化设计上，既考虑到一期增值服务的需要，也考虑到二期施工的连接。利用三层安防技术,解决小区的安全管理问题，通过千兆以太网络的分布实施,实现千兆以太网络。1。工程范围：一期、二期工程1。1安全防范部分 闭路电视监控及周界防范系统（包括公共设施监控，出入口管理等） 可视对讲与防盗门控 家庭安防(包括呼救报警,煤气报警等） 保安巡更管理1。2物业管理系统 水、电、气、热等表具远程抄收与管理或IC卡电子计量 车辆出入与停车管理 对部分供电设备,公共照明、电梯、供水等设备实施监控管理 紧急广播与背景音乐系统 物业管理计算机系统 电子广告牌系统1.3信息网络系统 为实现上述功能科学合理布线 每户不少于两对电话线和两个有线电视插座 建立有线电视网2.总体结构2.1小区信息网络结构中心机房配置物业主服务器,WEB服务器,网管PC机,代理服务器实现物业管理中心的计算机管理；一期工程配置具有1000M交换功能接口的中心交换机,并为家园配置光纤接口插槽，在二期工程需要的时候添加，小区内部通过光纤连接各楼,各楼配置100M接口的楼头交换机，实现小区内部的局域网。-家园住宅小区，通过中心机房配置网络防火墙和中心交换机以及小区内的星型光纤分布网络、楼头交换机、楼层（单元)集线器、入户双绞线，将互联网上的信息送入住户家中,为住户提供100M的接入功能。中心控制机房配置UPS系统，为各个系统的正常运转提供保障，各系统根据各自的实际需要配置相应容量的UPS,机房内合理分布各系统的位置，实现人机分离管理，UPS集中管理。为后期的安防系统，背景音乐系统，物业管理系统,二期工程中分布实施的功能系统,相应的留有空间。在机房中设置良好的防雷接地系统，采用一组接地体，降低雷击时相互之间的电位差.接地线分别接在接地母线上,由接地母线采用一根接地线单点与接地体相连的单点接地方式，避免对计算机系统的电磁干扰.2。2小区控制网络结构物业管理中心配置各控制网络子系统管理机，子系统管理机通过各自的控制网络，收集各自的系统信息数据.闭路监控、周界防范报警系统，通过园区内配置的摄像机,红外对射实现小区周界的保安监视，信息通过管理中心的矩阵主机和报警控制器传送至管理机，系统软件分析后,通过GIS显示系统通知管理人员。公共设施监控系统采用美国著名的江森公司生产的METASYS中央监控系统，提供对变配电设备及给排水设备的监控和管理.各系统将信息上传至物业管理主服务器，主服务器通过物业管理软件进行分析整理，存储备份，从而实现对各个子系统的控制管理。物业管理系统通过软件，将信息网络与控制网络紧密的结合，实现管理中心的统一管理与调度，实现小区的增值服务，为小区住户及物业管理提供周全的服务,如：网上购物，远程医疗远程教育证券信息视频点播网络聊天电子公告网上游戏互联网浏览信息发布文件传送通过可视对讲提供小区服务物业售楼管理等第三部分 安全防范系统1。公共设施监控及周界防范报警系统1。1闭路电视监控及周界防范系统概述对于公共设施的监控保护,采用闭路电视监控系统，它是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统.它可以通过遥控摄像机及其辅助设备(镜头、云台等）直接观看被监控场所的一切情况；可以把被监控场所的图像、声音内容同时传送到监控中心,使被监控场所一目了然。特别是近几年来，多媒体技术的发展以及计算机图像文件处理技术的发展，使闭路电视监控系统在实现自动跟踪、实时处理等方面更有了长足发展，从而使闭路电视监控系统在整个安全技术防范体系中具有举足轻重的地位。闭路电视监控系统的另一特点是它可以把被监控场所的图像全部或部分地记录下来,这样就为日后对某些事件的处理提供了方便条件及重要依据。总之，闭路电视监控系统已成为安全技术防范体系中不可或缺的重要组成部分。在-家园主要路口、会所重要位置、公共设备机房、室外主要车道、小区周界等处安装摄像机，各摄像机采集的监控信号通过同轴视频电缆传送至监控中心,并通过矩阵切换器的切换，将视频画面显示到若干台监视器上，保安人员可以通过监视器,及时了解小区的情况。同时，通过采用多画面分割器,可以将多个摄像机的画面播放在一台监视器上。另外，采用24小时长延时录像机，可以将重要连续监视的画面录制在磁带上，定期存档,以便日后备查待用。智能小区的周边防范系统是为防止从非入口地方未经允许擅自闯入小区，避免各种潜在的危险.本方案建议采用采用主动式远红外多光束探测设备,与闭路电视监控系统配合使用，性能好，可靠性高，警戒距离长.本系统具有如下特点： 对射器可以与室外高速智能球进行联动.该系统之感应器能自动侦测出侵入之人或物并同时发出警报声，不需要值班人员长时间监看屏幕，也可藉由随身携带的呼叫器告知值班人员警报的产生,可早期发现预先防范；下大雨、下大雪、多云的天气与太阳光的变化，鸟与树叶、荧光灯等等都不会发生错误的警报。1.2设计依据GB 5019894 民用闭路监视电视系统工程技术规范GA/T7594 安全防范工程程序与要求GB/T 503142000智能建筑设计标准JGJ/T 1693 民用建筑电气设计规范1。3设计原则实用性：针对用户的具体情况、具体要求,做个性化设计,使系统最大限度地切合用户要求,并且使用方便、维护方便。可靠性：系统应能保证长期稳定、可靠运行。设计首先从结构上提供系统可靠的基础，在设备上精心选择,严格按照工程标准和规范进行设计以保证系统最终稳定、可靠。先进性：系统设计不仅要在当前具有先进性，而且要在今后一段时间内保证一定的先进性。因此在系统结构设计上采用以计算机为主体的控制系统，这在目前是先进的，而且也是安全系统的发展趋势，可以随着技术的发展升级，保证其先进性。经济性系统要有很好的性能价格比。从系统结构上考虑整体方案,节省预算是控制成本最有效的手段。由于采用以计算机为主体的结构,系统大部分功能可由软件实现，在保证系统强大功能的同时，节省了费用。可扩充性本系统中的软、硬件都采用模块化设计，系统是根据具体需求灵活组织的，所以具有非常好的扩充性,保证在用户要求发生变化时，在原系统的结构上，只要增加相关设备，即可满足.1。4闭路电视监控及周界防范系统原理本系统采用专用的矩阵主机主机、长延时录像机、解码器、前端摄像机、全方位云台、定焦/变焦镜头、报警控制器、红外对射探测器等设备组成.视频矩阵主机：安装在监控中心,采用矩阵切换方式,可任意编程、控制图像的输出方式，可随意调用某一图像，可随意控制带有云台和变焦镜头的摄像机。该系统融合电视技术、传感技术、自动控制技术以及声音、图像处理技术，功能强大，操作简单,可实现多功能、全方位、综合性的监视。解码器：安装在被监视现场附近，用于远程控制现场的全方位云台和变焦镜头；并可预置摄像机指向位置和云台工作方式(自动旋转/手动遥控)；前端摄像机:安装在被监视现场，用于将监视的场所情景转换成视频电信号传送回监控中心进行记录、监视。全方位云台：安装在被监视现场，用于支承摄像机，带动其左右上下转动，使监视的有效范围扩大.变焦镜头：安装在摄像机内，用于电动调镜头的焦距,使摄像机能随意摄录远/近的图像。报警控制器安装在监控中心，当报警探测器探测到信号时，报警控制器发出声、光报警，通知保安人员有人侵入,以便及时做出反应。1。5摄像机、红外对射探测器安装位置在家园周界、车行、人行通道及出入口、设备机房、室外主要车道等处安装摄像机，共48处摄像机，除小区出入口和小区周界采用低照度黑白摄像机、小区主要车道采用彩色摄象机外（带云台），其它全部采用黑白摄像机。摄像机安装位置:在出入口选用黑白摄像机，用于监视出入停车场的车辆情况，共2只.小区周界及主要道口采用室外一体化高速智能球型摄像机，共40只.其它位置考虑安装5只黑白摄象机。监控点分布如下：位置自动光圈三可带云台变镜头摄像机小区出入口2低照度黑白摄像机小区周界10高速智能球人、车行通道30快球其它位置1快球其它位置5黑白摄像机合计351348红外对射探测器安装位置：由于小区边界分布较长,本方案共设有9对双光束/四光束红外对射探测器严密监视小区周边情况，实现小区四周的安全防范。充分考虑到恶劣天气造成的影响，根据以往的工程经验，选用对射探头均有很大余量.由于本小区边界较长,选用探测器的数量较多,具体如下:ABT-80 （双光束，探测范围80M）：2个；HA-350D (双光束，探测范围110M):1个ABQ-150 （四光束，探测范围150M）：4个ABH-250 （四光束,探测范围250M）:2个公共设施监控系统选用的AB矩阵带有直接连接报警器材的功能，带有32个防区报警输入口，1个输出口。可以直接连接常闭和常开型报警器材，所以双光束红外探头直接与矩阵主机相连接。报警探头与CCTV的联网采用硬件联网方式，即矩阵主机接收来自报警探头的报警信号，驱动与之相关的摄像头，将报警画面自动弹出到监视器上。1。6闭路电视监控及周界防范系统设计方案论述本设计方案的视频矩阵为模块化设计。本设计方案的监控信号采用全部录象，做到监控路数无漏录。本设计采用计算机控制,通过视频采集卡将监控信号传入计算机显示器上.周界可使用电子地图实现报警位置显示。本设计可根据甲方的要求,设置分控。1。7闭路电视监控及周界防范系统设备选型及参数闭路电视监控系统采用国产名牌AB产品。视频矩阵主机:本系统主机采用国产化的国际知名品牌：AB集团的视频矩阵控制/切换系统主机ABD2130D325. AB集团基于著名的美国AD闭路电视系统及设备制造技术,而在功能上又有所超越，其国产化设备和技术，代表了当今国内监控设备的最高水平。ABD2130D32-5系统矩阵具有如下特点:全中文菜单综合设置；键盘口令输入；优先级操作;系统分区控制；分组同步切换;通用巡视切换；摄像机号码可编程;输出通道时间/日期叠加；内置图标,二级汉字字库；通道汉字叠加多达八个中文；可编程的自动报警调用；可编程的报警联动输出；监视屏幕状态显示；RS485转RS232通讯； 低照度黑白摄像机 FI-655B低照度黑白摄像机 FI655B,解像度460线，电子快门，自动增益和自动逆光补偿功能，最低照度0。01Lux，DC、视频驱动,供电电压为12VDC.一体化高速智能球型摄象机：AB-D1800S18-BX索尼彩色摄象机,光学18倍，数字12倍解晰度480线，照度0.15Lux，水平旋转范围360，旋转速度0。05 250/S，垂直旋转速度0.05 200/S,无限制转动,带64个预置点,适应温度范围为 40 50.十六画面分割器：完整的闭路监视系统一般要求摄像机全程实时录像.对于本系统，具有48路摄像机输入，采用3台十六画面分割器同时将48路视频信号分割压缩成3个部分.本系统中，选用美国罗伯特（Robot)公司生产的十六黑白/彩色画面分割器，其功能具有单画面、四画面、九画面、十六画面分割，回放等功能,很适合与录像机配合进行压缩录像和录像回放。长时间录像机：专业CCTV录像机具有时滞录像功能,即采用“帧录像”的方式，采用180分钟的普通录像带能录制24小时，其与分割器配合即可建立有效的录像系统.本系统中，选用3台松下生产的24小时长延时录像机AG6124，采用三倍密度录像技术，可长时间实时录像，具有时间/日期发生器,键控锁定,自动磁头清洗等功能,24小时模式时录制达：16。5帧/秒。黑白监视器:监视器应具有质量可靠，分辨率高的特点。本系统使用2台14寸黑白监视器，用于所有摄像机的监视.使保安人员可调用任何一路监视信号和回放录像。彩色监视器：监视器应具有质量可靠，分辨率高的特点。本系统使用2台14寸的彩色监视器，用于所有彩色摄像机的监视。使值班人员可调用任何一路监视信号和回放录像。主控键盘：ABD2078X选用AB的控制键盘，具有如下功能:计算机控制:本系统选用1台计算机作为控制机，配有多媒体控制软件、RS-485转RS-232通讯卡、图像采集卡，保安人员可通过操作计算机上的软件,控制视频矩阵。图像采集卡将监控信号传入计算机上,便于保安人员操作。周边防范系统采用日本ALEPH公司产品.ALEPH公司在安保业享有声誉,其产品质量可靠，性能价格比较好,被众多工程采用。主动红外线探测器采用双光束及四光束，室外探测距离由20250M.采用新型光学系统2LED，1PD方式2光束探测，在感光素子上采用全新的高速响应，低信噪比的半导体元件，成功的使用了在一个光电半导体上对应2光束的新光学系统,因此,对乱光，外光等达到了空前的抑制。2束光同时被遮断的检知方式上,下两束光同时被遮断时,才有报警信号输出，落叶等其他物体遮断1束光时不会有误动作发生.AGC回路（增益回路)在雨天，雾天,雪天等恶劣气候下,增益回路自动调节感应度（达200倍以上),不至于发生误动作.露水，霜降对策采用超声波机构，有效防止结霜,结露。2。楼宇对讲与家庭安全防范系统2.1概述。安全是居民对住宅的首要要求,智能小区的安全防范系统担任居民生命和财产安全的职责。楼宇对讲系统、闭路监控系统及家居报警系统统一构成了智能小区的防范体系.为配合-家园的现代化管理，给住户一个安全舒适的居住环境,本方案提供一套技术先进、性能完善的可视对讲及家庭安防系统，组成该小区的智能安全防范系统。2。2设计标准、规范及依据民用建筑电气设计规范JG/T16-92智能建筑设计标准EBD-0395安全防范工程程序与要求GA/T75942.3系统设计思想根据用户需求，安装可视对讲系统,在楼门口安装对讲门口机，访客通过门口机可以和住户通话，住户如同意，则可以开起控制锁，让访客进入.在管理中心的主管理机也可以和住户通话，转接住户间的对讲。实现物业中心、业主、来访者的三方通话功能，操作简单易上手，可以使用密码开门，并可设定个人开门密码。当某个用户端发生故障时不影响整个系统的使用。保证系统的性能和价格比的优越性和实用性.考虑用户的安全问题，我们选择带有安防功能可扩展网络模块的对讲分机，对讲、安防都能实现，使住户更加方便安全。2。4系统选型原则 采用符合标准的布线规范及优质对讲产品,既可实现一定的基本功能，又留有扩展的余地，以备以后系统升级。本方案选用厦门立林公司的可视对讲系统。秉承科技营造智能新生活的立林智能化小区综合管理系统采用模块化的设计理念,可让用户根据需要，灵活地组建自己的网络，同时，又提供了一体化的信息管理平台，集可视防盗对讲、报警求助、四表集抄、住户管理、通讯联网、紧接救护、物业管理服务为一体,是网络化、智能化的管理系统。2。5 系统功能特点访客呼叫功能来访者可通过门口主机呼叫，住户室内分机振铃,屏幕上同时显示来访者的图像。住户提起话机即可与来访者通话；住户同意来访者进入后，遥控开启楼门电锁.访客进入楼内。密码开锁功能住户回家时，可用钥匙开锁,也可在门口主机输入开锁密码开锁,能实现一户一码制，并且住户可随时更改开锁密码.物业管理功能在小区的物业管理中心设立管理机,可自动记录住户呼叫。可使管理员足不出户,完成访客和管理员、管理员和住户、访客和住户的通话管理，使物业管理更加完善，提高了小区的管理效率.内部通讯功能本系统能使住户之间通过管理员切换，进行相互通话，在系统中，小区内的任意住户均可实现这个功能。连接探头系统可联接四路探测器：烟雾、瓦斯、门磁、红外,进行安全技术防范，在分机上采用电子锁和按键进行报警设置(布防)和报警解除（撤防）操作，更符合现代安全防范整体技术要求.紧急救护功能如果住户有人生病需紧急求护，可按分机上的紧急按钮向管理中心报警求助，紧急按钮也可安装在老人床边或卧室内，方便紧急情况时报警求助，管理中心接到求救信息后,可立即与医疗救护单位联系，及时救护病人。系统联动在探头报警的同时，系统可启动灯光、声光及各种类型的电控机械等联动设备，可报警进行就地及时处理。合理使用联动功能可充分发挥系统的高效准确处理数据的特色,实现部分设备的智能化控制。备电应急功能系统带有备电源，确保小区供电失常情况下,系统可保持一定的正常使用，通讯畅通无阻。增值服务小区在入住比例不高的情况下，可以用对讲系统独立进行服务，使管理中心可向住户提供增值服务如：订餐、购物等。远程自动抄三表住户室内的水表、电表、气表具有数据远传功能，通过本系统原有的线路.控制中心计算机运行自动抄表软件,减少借抄三表数据为由入室犯罪发生,更简化物业管理工作，实时地记录每住户的各种表的数据。2.6系统组成1、直按式对讲主机2、电源（断电后可供24小时 ）3、多路保护器4、对讲分机5、电控锁6、讯号线7、管理中心机2。7 对讲系统原理图2。8 系统各部分功能技术参数1管理中心机型号:JB2400技术参数：1）容量:可接248个门口主机,6个副管理机.2)16位LCD显示。3)到门口机最远距离可达两公里以上.4)中心机电源12伏供电，监视屛18伏供电。功能特点：1)接收报警求助住户可向管理机报警求助，管理机即有报警提示音并显示报警信息，管理员提话机即可呼叫住户并进行通话，可储存582条信息。2）呼叫功能管理中心想呼叫住户时，可选通住户分机与住户实现双向对讲。3）时钟及万年历显示功能4）联机功能采用RS232接口与微机联机，微机接口管理程序运行在中文WINDOWS环境下。5)开锁功能直接控制门口机电控锁开启。2可视/非可视报警型分机型号：JB-2004V/JB-2004技术参数：（非可视分机视频部分除外）1）.电源:多分机共用电源或单电源（非可视分机由主机供电）2）.显示器：4”扁平式3）。分辨率：400线4）。功耗:18V,5W直流电5）。扫描器:15.625Kz（H）50Hz6)。尺寸：225X190X60MM（长X宽X高）7)。视频信号:75欧，1VPP8）。提示音：由单片机产生9)。编码：分机二进制编码10）。按键功能:遥控开锁,呼叫管理机11)。对讲功能:与主机、管理机实现双向对讲12)。配线方式：五总线+两芯电源线+视频线/非可视只要五芯信号线功能特点：(非可视分机可视功能除外)1）来访者按门口主机键盘上的房间号码，住户可在屏幕上看到来访者图象并与来访者进行双向通话。通话期间住户可按分机上的开锁键，进行遥控开锁。2)住户按分机上的求助报警键，可呼叫管理中心机，并通话.3） 住户按可视分机上监视键可监视门口动态。3可视/非可视联网型门口主机型号：JB2000IIIML/JB-2000B技术参数（非可视主机视频部分除外)摄像头：1/3CCD镜头：F=2(手动调焦）,92度角分辨率:400线同步方式：内部同步桢频：50桢/秒输出信号：1VPP 75欧配线方式:五芯信号线+两芯电源线+视频线适应温度:40度+85度传输方式：编码显示方式:四位数码显示操作方式:夜光键盘安装材料：一平方毫米铜芯线外壳材料：不锈钢功耗:12伏电源，白天小于等于55mA，夜间小于等于75MA容量：500台分机安装方式：镶入式功能特点：1)对讲功能客人来访时,可在门口机输入所要呼叫的住户分机号码，住户分机振铃,摘话机后可双向对讲。2）密码开锁功能实现一户一码制，且密码能随时更改，以保证密码的保密性。3)呼叫管理中心功能客人来找住户时，若住户不在家，可按门口机上的保安键呼叫管理中心进行查询。4)强大的功能设置：进入编程状态，可设置3/4位显示，数字/字符显示，密码功能开/关,修改分机密码，设置门口机号码，灵活的分机编号方式，等等。4主机电源型号：JB2000D技术参数输入电压:交流180V264V-50HZ输出电压；直流13V额定输出功率：40W功能特点延迟供电24小时过压、过流、过热保护，不掉电性5分机电源(可视分机用）型号:JB2000DF技术参数:1）。输入电压:交流180V264V-50HZ3保安巡更管理系统3。1概述-家园小区设置65个巡更点，由3名工作人员按3个班巡逻.在此采用无连接线巡更系统，其设计充分考虑到了使用者的方便、快捷，既能实现对物业巡更工作的有效监督，又能通过科学、严格的管理提高工作效率。3。2设计思想在信息科技飞速发展的今天，在家园小区管理中巡更成了保护居民住宅安全的有力手段，为了保证巡更的警力人员能够责任到位和便于管理督促，电子巡更系统便成了管理人员最可行的帮手。电子巡更管理系统分为有连接线和无连接线两种方式，在本方案中，我们采用了无连接线巡更管理系统。3.3系统特点家园智能化小区是一个大范围，分阶段建设的住宅小区。在建设程中,无连接线方式由于采用了方便灵活信息钮，可以在小区建设的不同阶段,通过改变信息钮的位置,来改变巡更路线，便于管理.灵活多变，按需巡更，避免浪费.如采用有线方式，则由于线缆的原因，在一期就要将后期的线缆进行预留，且在民政部变化时,无法实现灵活变化，并造成某种意义上的浪费。虽然无连接线方式比有线方式的功能较简单,但可利用小区其它以有系统和条件完善其功能.如：在发生以外情况时，有线方式可在规定时域内，末收到巡更信息而自动报警，但此时巡更人员仍需与保安中心联系,以解释情况，并有可能因小意外，而导致误报：采用无线方式，则可利用巡更人员的无线对讲机或可视对讲楼口机，及时与中心联系，系统本身只起到对巡更人员的管理的作用。无连接线方式因其功能较简单,所以基本造价比有线方式低。考虑了小区二期扩展,在二期安装时更加灵活、方便.3.4系统介绍工作原理本方案采用美国VIDEX公司生产的PulseStar离线式电子巡更系统产品,离线式电子巡更系统操作极为方便，在巡检过程中，巡检人员只要将巡逻棒对着各巡检点的钮扣芯片轻轻一触,就可将巡检点名称和当日巡检的日期与时间记录下来.感应式巡更记录器中的数据可通过数据传输器传输到电脑、打印机或调制解调器等,进而可打印出巡检报告或形成电脑文挡。 系统组成 本系统由巡更信息采集器、信息变送器、巡更信息按钮、计算机及运行于WINDOWS操作系统下的巡逻管理系统软件等组成。巡更信息采集器有存储功能，可存储一定容量的数据,而这些数据的来源就是巡更信息按钮.使用时接触一下信息按钮，数据就读入至巡更记录器中。巡更记录器中有一时钟,每读入数据时,就从时钟提取当时的时间和关联数据，这样输出时数据与时间就同时输出。信息变送器与计算机相连,实现巡更记录器与计算机通讯，使数据传输到打印机或通过MODEM传到远程监控中心。信息钮扣内设有终身不变的唯一编码。管理软件具有巡更人员、巡更登录、随时读取数据、记录数据（存盘、打印、查询）、修改设置等功能。巡更采集器具有高强度的不锈钢外壳,可抗10英尺高从各个方向与水泥地面的撞击。防破坏设计避免所有非授权者，非法破坏或改写系统.无需充电，采用普通家庭用的锂电池,功效可持续使用6个月。所有的系统套件使用同样的巡更记录器,事半功倍。软件界面友好，中文操作系统,中文报表,方便使用与管理；记录及打印中文报表简易系统，巡检安装无须连线并配有专用安装套件管理从1个到上万个巡检点，灵活方便;同时采集器中可存储5000条信息记录。3。5 设备特点巡更记录器坚固耐用，全密封防水。高度省电，使用普通锂电池可维持六个月.操作简便 巡更时，巡更采集器只要轻轻碰触巡检点的巡更信息按钮，就可记录当时的日期和时间,无需如条码或磁条系统一样经过多次扫描,操作时也不需开关及按钮。安全性好。可防止已获得的数据及信息被破坏或有意改写。无需布线，安装简易。3。6系统技术参数信息采集器：外壳：全封闭吕合金外壳，防划、防摔、防水。重量:168克时钟：实时时钟，掉电后保持一分钟。存储温度：-4060。电压：3V锂电信息变送器外型尺寸：102*10546MM重量：232。5克通讯接口： 标准RS232接口。信息按钮：尺寸:16.3MM（直径)5。6MM(厚度）重量:1.6G温度:4080。使用寿命：10年以上3。7 电子巡更系统路线图第四部分 物业管理系统1抄表远传系统1.1概述小区抄表远传系统有多种多样的实现方案，首先是采用脉冲式电表、水表、燃气表等，输出电信号，供给数据采集器进
