主动立体显示系统会议室应用技术方案.doc

主动立体显示系统会议室应用
技术方案
中国●北京威视讯达科技有限公司
2012年2月2日
第一章、系统方案设计概述
1。1概述
作为一个完善的现代多功能会议室系统的解决方案，除了需要具备传统的会议室的诸多功能（多通道融合显示系统，信号采集，会议系统等）外,怎样才能适应显示系统的发展趋势，呈现更好的显示效果。根据我们多年的行业经验和行业发展趋势，立体显示作为一种显示效果新颖，沉浸感强的显示手段越来越受到客户的欢迎，因此作为一个完善的现代化会议室显示系统需要既可以实现2D显示，又可以实现3D显示。借助混合显示非立体和立体图像窗口快速理解复杂概念。
1。2应用分析
立体显示作为一种专业的显示技术,大多数应用在展览展示、虚拟仿真等专业领域.为什么要将主动立体显示系统引入到会议室中呢，首先、随着主动立体显示技术的发展，造价成本的降低,该技术在各行各业的显示系统中得到应用，并且该技术无需偏振光学设备辅助，可以更加适用于会议室显示系统；其次、通过主动3D技术引入会议室显示系统，使会议室显示系统不在单一显示平面媒体内容，为会议室增加了3D视频播放演示、3D方案研讨、虚拟仿真信息对比等多元化多媒体应用功能；并且、通过具备3D显示功能的会议室系统,不但可以支持视频会议系统、高清视频播放系统，并且可以更加完美的兼容各类3D制作及显示系统信号输出及显示,如：3D GIS系统、3D MAP系统、虚拟仿真系统等支持3D信号输出的3D仿真系统;

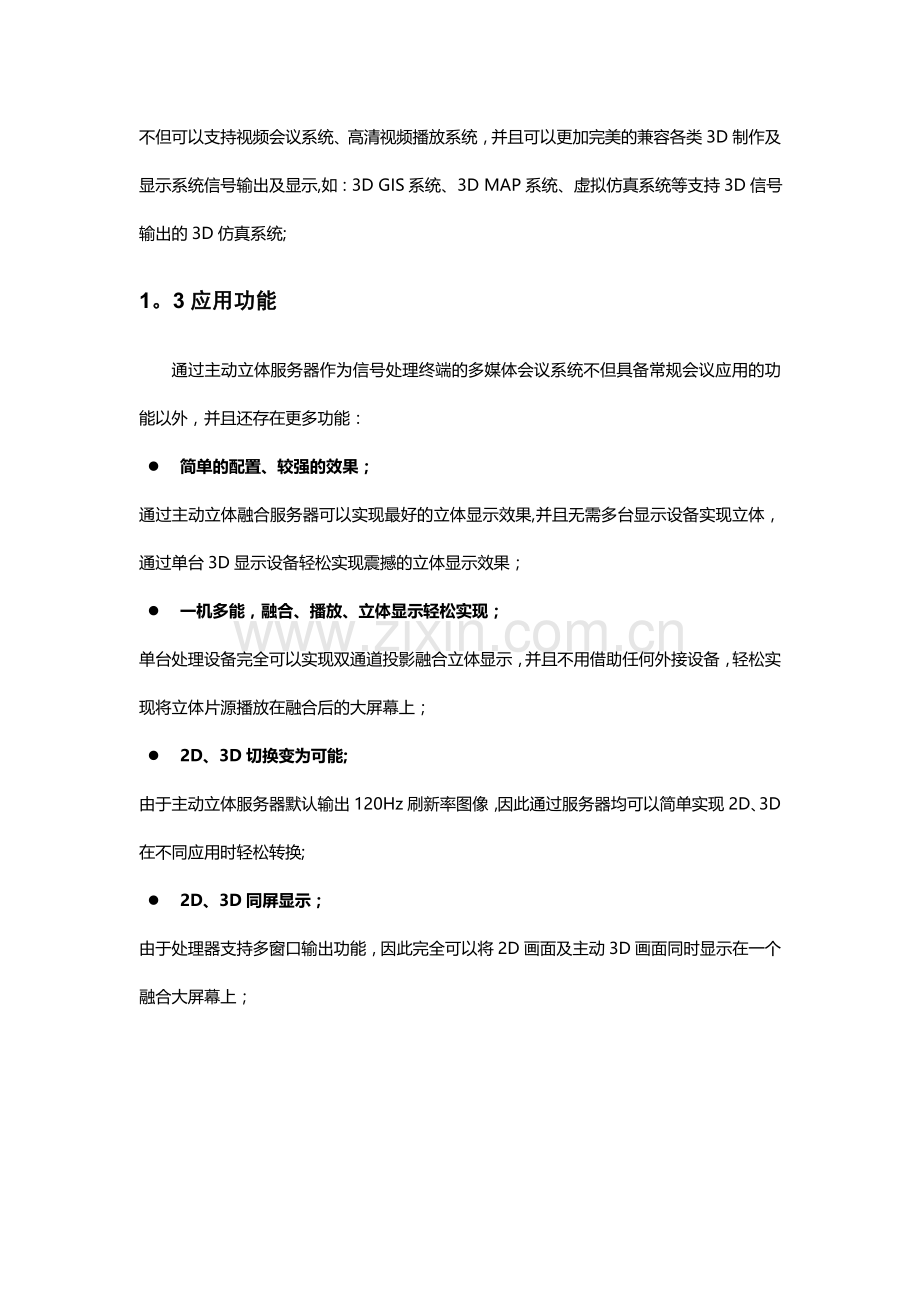

1。3应用功能
通过主动立体服务器作为信号处理终端的多媒体会议系统不但具备常规会议应用的功能以外，并且还存在更多功能：
l 简单的配置、较强的效果；
通过主动立体融合服务器可以实现最好的立体显示效果,并且无需多台显示设备实现立体，通过单台3D显示设备轻松实现震撼的立体显示效果；
l 一机多能，融合、播放、立体显示轻松实现；
单台处理设备完全可以实现双通道投影融合立体显示，并且不用借助任何外接设备，轻松实现将立体片源播放在融合后的大屏幕上；
l 2D、3D切换变为可能;
由于主动立体服务器默认输出120Hz刷新率图像，因此通过服务器均可以简单实现2D、3D在不同应用时轻松转换;
l 2D、3D同屏显示；
由于处理器支持多窗口输出功能，因此完全可以将2D画面及主动3D画面同时显示在一个融合大屏幕上；
第二章、方案显示系统搭建
2.1显示系统设备组成
整体显示系统由：主动立体投影设备、主动立体融合设备、射频同步发射设备、主动立体眼镜设备、吊架、线缆辅材等设备组成；
2。2显示系统连接图
第三章、显示系统方案说明
3。1显示系统应用方式
如图所示:
1、 图中信号源：PC主机、笔记本、模拟摄像头均通过网络进行信号传输，并且VGA信号或模拟VIDEO信号都可以通过网络IP编码设备进行实时编码，并将码流通过网线连接1000M交换机实时传输至系统局域网内；
2、 信号处理设备：AS3D 242主动立体融合处理器通过网线连接1000M交换机，实时采集信号源传输至系统网络中的IP码流信号，并且可以通过IP进行索引及管理；
3、 信号处理设备：AS3D 242主动立体融合处理器连接多台主动立体投影设备，并将多台投影设备所显示的画面进行融合处理,再将采集后的IP流信号（码流）进行实时解码，最终通过投影设备以开窗口（支持多窗口）或者全屏的方式显示在大屏幕上；
4、 信号处理设备：AS3D 242主动立体融合处理器可在本机播放主动立体片源,通过投影设备以开窗口或全屏的方式显示在显示幕上；
5、 信号处理设备：AS3D 242主动立体融合处理器在显示3D信号的同时，还可以开启多个2D窗口，实现2D、3D同屏显示；
3.2显示系统应用优势
3。2。1系统组建优势
对于3D显示系统应用而言主要分为主动式和被动式两种实现方式，主动立体融合显示系统配置较为简单,与常规融合系统相当，更易用于会议室进行使用；比较主动立体融合显示系统较为复杂的被动立体显示方式,不但增加投影设备，并且增加播放处理设备,因此不易应用于会议室中的使用
被动式：

被动立体的主要技术特征：双倍的投影机、配置偏振光片及眼镜、配置偏振屏幕、左右眼单独播放的融合器
主动式:
主动立体的主要技术特征:同步发射器及快门式眼镜、支持120HZ输出的融合器、支持120 HZ投影机
3.2.2系统显示优势
主动立体融合处理器作为信号源处理的终端，同时具备多种显示模式的显示功能,作为信号源处理设备时可以开启多种类型的信号源窗口，又可以实现全屏2D、3D显示快速切换，2D、3D同屏显示等功能,为高效协作和快速准确地决策提供辅助;
l 多信息量采集、多窗口显示，高效利用多方信息资源；
l 、全屏2D、3D显示快速切换，提供更多显示方式协助办公;
主动3D图像
平面2D图像

l 、多窗显示,直观方案对比,提供快速准确的决策方案，更好的满足于工业制造、城市测绘等更高端的显示要求；
l 、借助混合显示非立体和立体图像窗口快速理解复杂概念；
l 兼容各类仿真系统实现图像交互;
3.2。3显示效果优势
通过无需像素叠加就可实现立体信号的主动立体显示技术，可以显示更加清晰、立体效果更强的显示效果；
3。2。4观看范围优势
采用RF无限射频同步技术的主动立体显示系统,具备更加广泛的观看范围，在投影幕前任意点都可以观看立体效果较强的影片
3,3。5多模式显示优势
通过图层画中画显示技术应用,可以实现2D、3D串口同屏显示功能；
由于系统采用主动立体显示技术，无需偏振光设备，并且通过窗口画中画显示技术,完全可以实现2D\3D相互切换功能；
第四章、系统主要设备介绍
4。1、主动立体投影机
夏普投影机PH80XA采用新型的单片DLP光学系统配以独特的双灯设计，亮度达到了6600流明.在工程市场应用中可以满足一般大中型会议场所及展览展示行业使用。DLP ®采用的光学机芯是完全密封的结构。因此比一般的LCD投影机抗灰尘，防尘防潮性能更好，从而能更好的保护光学镜片得核心部分。该系统不需要滤光器,维修要求较低,从而使其使用成本较低,使用时限高达2万小时的稳定寿命。
PH80XA投影机2500:1的高对比度带来清晰醒目的图象,再配上夏普最新推出的极致色彩技术（BrilliantColor™）使图像画面效果得到巨大提升，令图像色彩自然、分毫毕现，特别是在过渡色彩呈现方面，得以展现卓越的品质.夏普还研发了由红、黄、绿、青、蓝、绛红组成的2倍速六段色轮技术。通过其独一无二的色彩匹配方式，这六种颜色混合之后，画面将呈现出更加接近于真实的色彩。用户对投影机色彩需求提高时,可以将标配的4段色轮，换上采用了极致色彩技术的6段色轮，取得更好的图像色彩效果。
PH80XA投影机配有DLP-LINK/3D技术，主要是通过提高画面的快速刷新率（至少要达到120HZ)来时限3D效果.使观众体验欣赏到精彩绝伦的3D画面，同时，PH80XA投影机还具有了电子光学镜头位移功能。这一功能通过机身上的调节键，可以改变镜头位置来改变投射画面的位置,虽然画面在垂直和水平方向的位置发生了改变，但画面整体品质是没有任何变化的。通过这一功能不仅可以轻松得到无损的投影画面,画面调节比例为水平正负10％，垂直正负50％，另外PH80XA投影机可以通过5种可更换镜头应对不同的应用范围和投影情况。特别值得一提的是PH80XA自身的双灯系统更是在投影机传统的投影使用时间上有了重大突破,两个灯泡的交替使用大大的增加了投影机的工作使用时间，解决了一般投影机不能长时间工作的难题.并且当一个灯泡出现问题时，另一个灯泡依然可以继续工作.PH80XA提供直接断电并开机功能，让用户能够直接拔下投影机的电源将其移走，因为没有必要等待投影机冷却下来.其他功能还有：网络浏览器控制、远程访问控制和调整、诊断和电子邮件自动提醒、当检测出错误信息时,将通过email传送到制定邮箱，比如：灯泡超时，非正常过热或过冷导致风扇故障)、独特的局域网连接控制功能、鼠标遥控功能、低功耗节能环保功能、高速自动反应调整、图象捕捉、密码锁定功能、系统锁定功能。
4。2、AS3D 242融合处理器
AS3D 242主动立体融合处理器
AS3D 242主动立体融合处理器是威视讯达基于被动式立体播放技术和立体拼接融合技术的基础上,针对需要3D播放系统的高端用户及主动式立体投影设备进行边缘融合功能而研发制定出的主动式立体显示解决方案,该设备可以支持120Hz的刷新率,60帧/秒的播放速度，完全达到主动式立体播放要求。在此基础上,AS3D 242不但支持主动式立体媒体内容播放功能，还支持多通道立体显示输出融合功能，可将多台主动立体显示设备进行融合拼接,实现无缝大屏幕显示播放。对于以上主要功能，AS3D 242主动立体融合处理器可广泛应用于教育、工业、展览展示、主题乐园等高端领域，完全满足娱乐展览，科学研究，各类高端工业设计仿真，地形仿真等显示工程需求。
产品特点
持120Hz刷新率，60帧/秒播放要求
支持2—4通道，1024＊768分辨率，显示单元拼接融合显示
输出支持立体信号、平面信号混合显示
输出支持立体信号、平面信号叠加显示
兼容常见格式3D立体片源如:AVI\MPEG\RMVB\MOV等格式
完美支持标准高清主动立体片源播放
多种控制方式：以太网、串口
多路信号实时并行处理,可叠加，可漫游，任意缩放
新一代双缓冲技术和同步技术
革命性的背板系统交换架构，分布式处理
易升级维护，输入输出卡、风扇全可热交换
N+1冗余电源设计
防误操作报警功能
高品质散热设计，使设备散热更充分，运行更安全
设备技术规格：
性能配置
操作平台
嵌入式WIN7系统
CPU处理器
4核处理器及以上
网络接口
10M / 100M / 1000M；RJ45网络接口，TCP/IP 协议
设备规格（mm）
长×宽×高:452×427×133
主电源
100 ～ 240V,50/60HZ
重量
15。5kg
工作温度
0 ~ 45℃
工作湿度
5％ ～ 90%，不结露
图形显示功能
控制显示单元数量
2~8
输出信号分辨率
1024×768 ～ 1920×1200 60 ~ 120HZ
显示缓冲
1G以上
显示色彩
32位色
像素分辨率
高达350MHz
输出信号格式
RGBHV模拟信号\TMDS数字信号
输出接口
DVI—I / HDMI
信号输入（可选)
模拟VIDEO信号
1—32路
模拟VGA信号
1-8路
数字DVI—I信号
2-8路
数字HDMI信号
1—2路
数字HD—SDI信号
2-4路 支持立体摄像信号输入
网络IPSCREEN
2—254路
4。3、主动立体眼镜
3D Vision Surround技术实际上是两种技术3D Vision和Surround的整合。3D Vision是NVIDIA显卡的3D立体显示技术,可以在家中欣赏免费3D大片和玩3D游戏。不过3D Vision技术对硬件的要求很高，你要一块NVIDIA GeForce 8以上的显卡,必须拥有一台刷新率为120Hz的显示器，还要购买NVIDIA的的3D Vision眼镜.
　　3D Vision使用的是时分法原理,简单的说就是显卡在计算画面时将一帧计算出两个不同的画面（左右眼分别看到的画面）再以高频率轮换传输到显示器上，而3D Vision眼镜也需要以同样的高速频率开关左右镜片的液晶屏，让人的左右两眼看到不同的换面以达到欺骗大脑，让大脑误以为看到的一个“三维"的换面。一般来讲显示器的刷新频率要达到120Hz以上,这样每只眼镜能分到的刷新率就达到了60Hz,保证画面清晰度的同时也不至于太晃眼.
