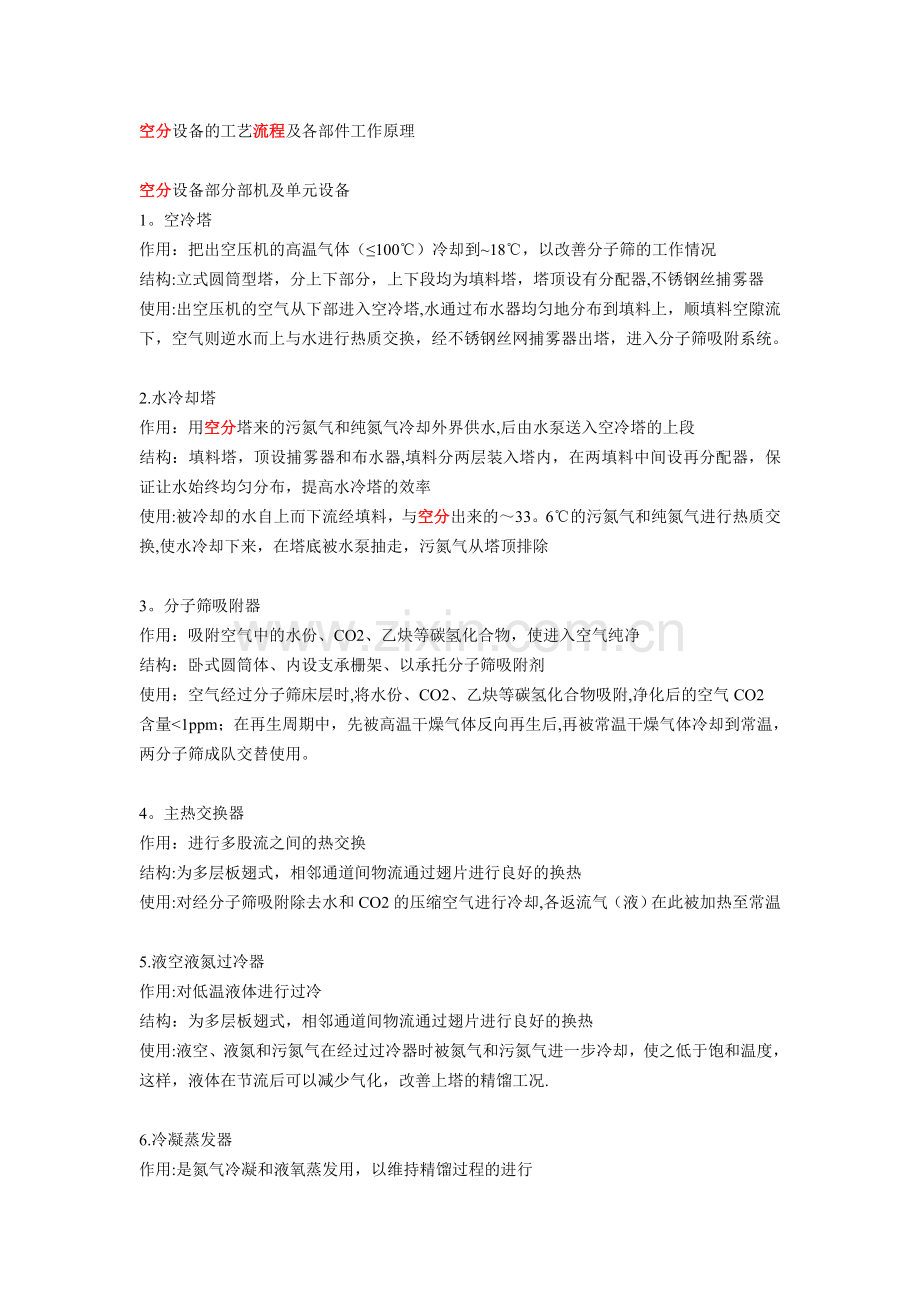

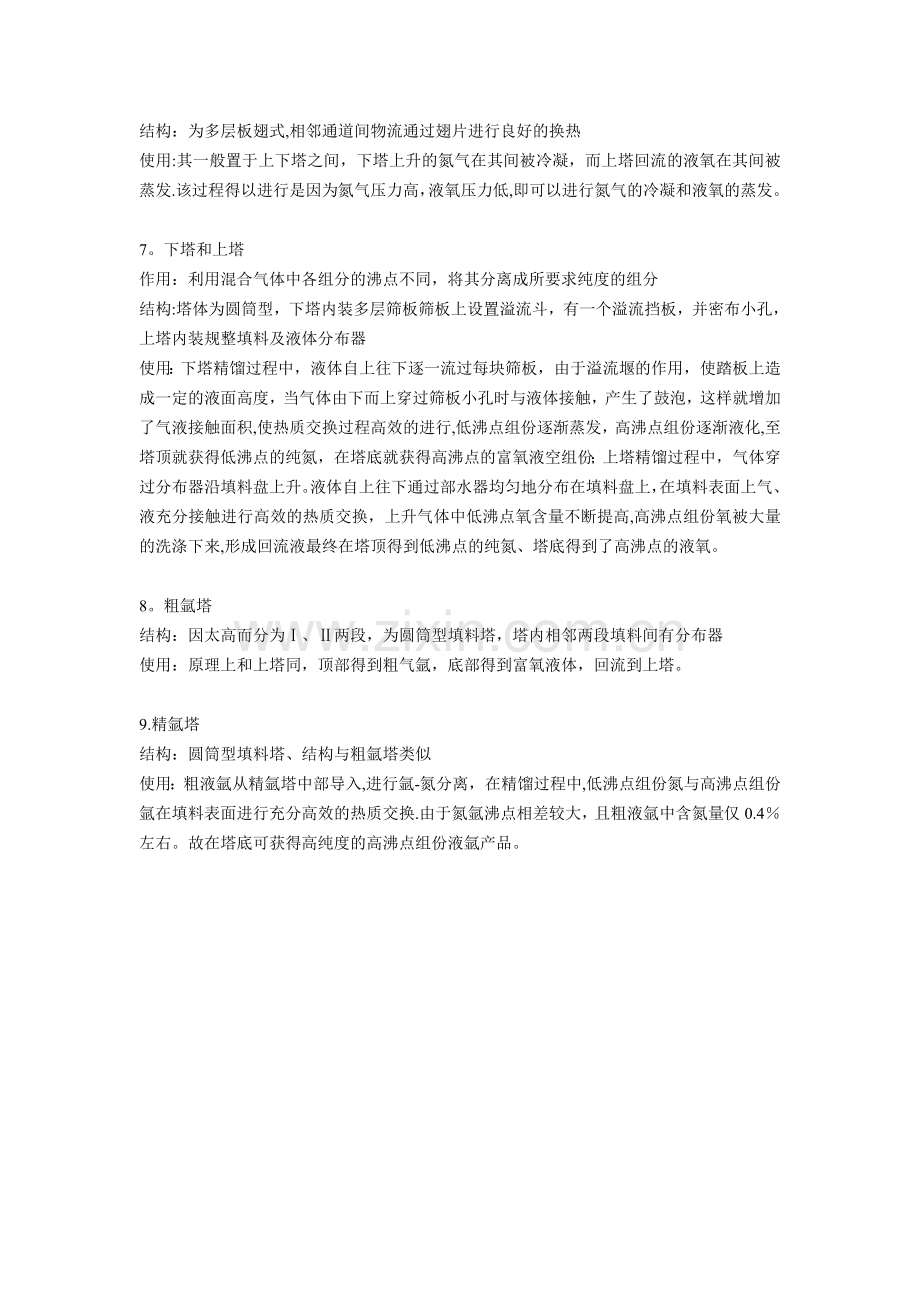

空分设备的工艺流程及各部件工作原理空分设备部分部机及单元设备1。空冷塔作用：把出空压机的高温气体（100）冷却到18，以改善分子筛的工作情况结构:立式圆筒型塔，分上下部分，上下段均为填料塔，塔顶设有分配器,不锈钢丝捕雾器使用:出空压机的空气从下部进入空冷塔,水通过布水器均匀地分布到填料上，顺填料空隙流下，空气则逆水而上与水进行热质交换，经不锈钢丝网捕雾器出塔，进入分子筛吸附系统。2.水冷却塔作用：用空分塔来的污氮气和纯氮气冷却外界供水,后由水泵送入空冷塔的上段结构：填料塔，顶设捕雾器和布水器,填料分两层装入塔内，在两填料中间设再分配器，保证让水始终均匀分布，提高水冷塔的效率使用:被冷却的水自上而下流经填料，与空分出来的33。6的污氮气和纯氮气进行热质交换,使水冷却下来，在塔底被水泵抽走，污氮气从塔顶排除3。分子筛吸附器作用：吸附空气中的水份、CO2、乙炔等碳氢化合物，使进入空气纯净结构：卧式圆筒体、内设支承栅架、以承托分子筛吸附剂使用：空气经过分子筛床层时,将水份、CO2、乙炔等碳氢化合物吸附,净化后的空气CO2含量1ppm；在再生周期中，先被高温干燥气体反向再生后,再被常温干燥气体冷却到常温，两分子筛成队交替使用。4。主热交换器作用：进行多股流之间的热交换结构:为多层板翅式，相邻通道间物流通过翅片进行良好的换热使用:对经分子筛吸附除去水和CO2的压缩空气进行冷却,各返流气（液）在此被加热至常温5.液空液氮过冷器作用:对低温液体进行过冷结构：为多层板翅式，相邻通道间物流通过翅片进行良好的换热使用:液空、液氮和污氮气在经过过冷器时被氮气和污氮气进一步冷却，使之低于饱和温度，这样，液体在节流后可以减少气化，改善上塔的精馏工况.6.冷凝蒸发器作用:是氮气冷凝和液氧蒸发用，以维持精馏过程的进行结构：为多层板翅式,相邻通道间物流通过翅片进行良好的换热使用:其一般置于上下塔之间，下塔上升的氮气在其间被冷凝，而上塔回流的液氧在其间被蒸发.该过程得以进行是因为氮气压力高，液氧压力低,即可以进行氮气的冷凝和液氧的蒸发。7。下塔和上塔作用：利用混合气体中各组分的沸点不同，将其分离成所要求纯度的组分结构:塔体为圆筒型，下塔内装多层筛板筛板上设置溢流斗，有一个溢流挡板，并密布小孔，上塔内装规整填料及液体分布器使用：下塔精馏过程中，液体自上往下逐一流过每块筛板，由于溢流堰的作用，使踏板上造成一定的液面高度，当气体由下而上穿过筛板小孔时与液体接触，产生了鼓泡，这样就增加了气液接触面积,使热质交换过程高效的进行,低沸点组份逐渐蒸发，高沸点组份逐渐液化,至塔顶就获得低沸点的纯氮，在塔底就获得高沸点的富氧液空组份；上塔精馏过程中，气体穿过分布器沿填料盘上升。液体自上往下通过部水器均匀地分布在填料盘上，在填料表面上气、液充分接触进行高效的热质交换，上升气体中低沸点氧含量不断提高,高沸点组份氧被大量的洗涤下来,形成回流液最终在塔顶得到低沸点的纯氮、塔底得到了高沸点的液氧。8。粗氩塔结构：因太高而分为、两段，为圆筒型填料塔，塔内相邻两段填料间有分布器使用：原理上和上塔同，顶部得到粗气氩，底部得到富氧液体，回流到上塔。9.精氩塔结构：圆筒型填料塔、结构与粗氩塔类似使用：粗液氩从精氩塔中部导入,进行氩-氮分离，在精馏过程中,低沸点组份氮与高沸点组份氩在填料表面进行充分高效的热质交换.由于氮氩沸点相差较大，且粗液氩中含氮量仅0.4左右。故在塔底可获得高纯度的高沸点组份液氩产品。
