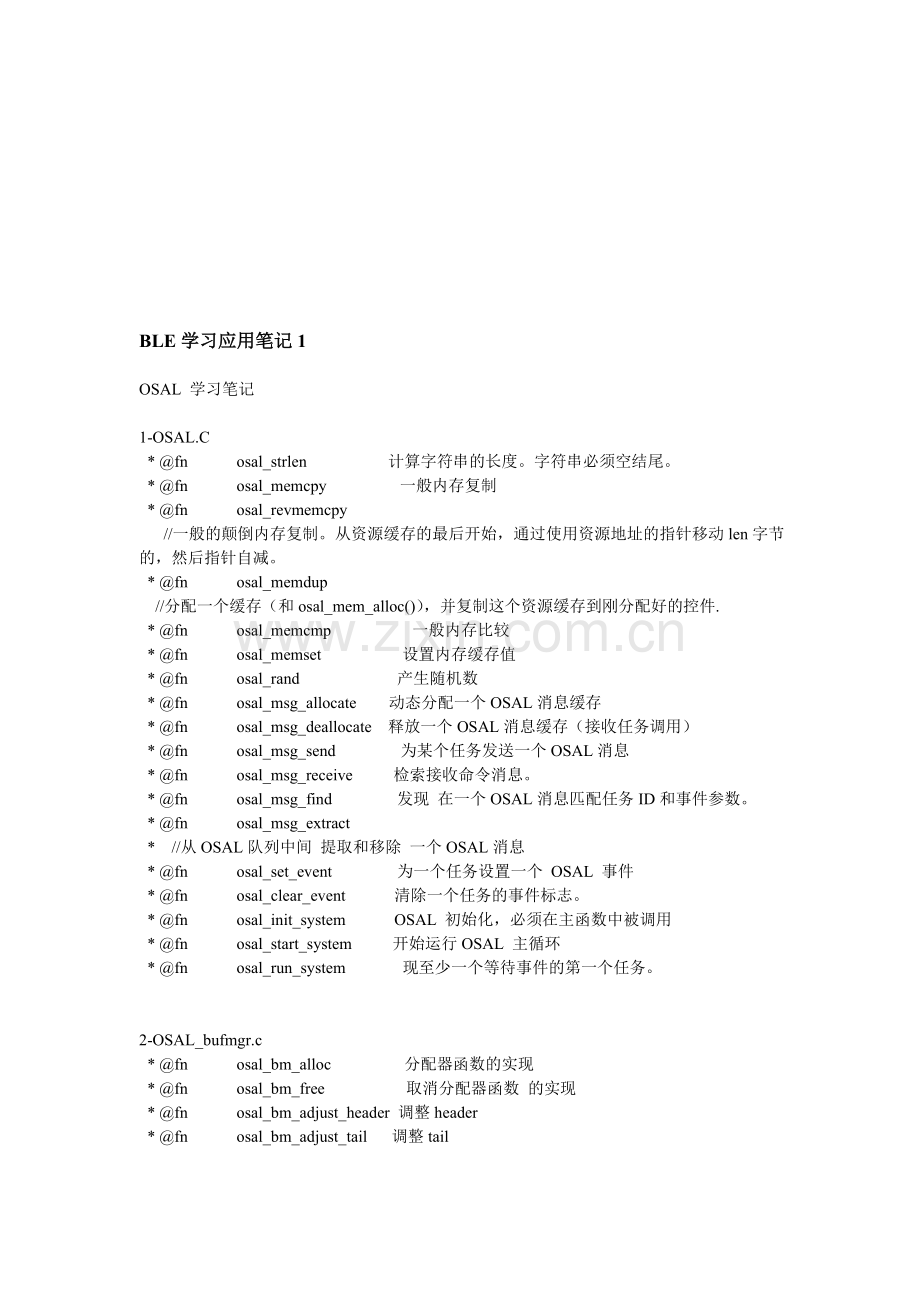

BLE学习应用笔记1

OSAL 学习笔记

1-OSAL.C
* @fn osal_strlen 计算字符串的长度。字符串必须空结尾。
* @fn osal_memcpy 一般内存复制
* @fn osal_revmemcpy
//一般的颠倒内存复制。从资源缓存的最后开始，通过使用资源地址的指针移动len字节的，然后指针自减。
* @fn osal_memdup
//分配一个缓存（和osal_mem_alloc()），并复制这个资源缓存到刚分配好的控件.
* @fn osal_memcmp 一般内存比较
* @fn osal_memset 设置内存缓存值
* @fn osal_rand 产生随机数
* @fn osal_msg_allocate 动态分配一个OSAL消息缓存
* @fn osal_msg_deallocate 释放一个OSAL消息缓存（接收任务调用）
* @fn osal_msg_send 为某个任务发送一个OSAL消息
* @fn osal_msg_receive 检索接收命令消息。
* @fn osal_msg_find 发现 在一个OSAL消息匹配任务ID和事件参数。
* @fn osal_msg_extract
* //从OSAL队列中间 提取和移除 一个OSAL消息
* @fn osal_set_event 为一个任务设置一个 OSAL 事件
* @fn osal_clear_event 清除一个任务的事件标志。
* @fn osal_init_system OSAL 初始化，必须在主函数中被调用
* @fn osal_start_system 开始运行OSAL 主循环
* @fn osal_run_system 现至少一个等待事件的第一个任务。

2-OSAL_bufmgr.c
* @fn osal_bm_alloc 分配器函数的实现
* @fn osal_bm_free 取消分配器函数 的实现
* @fn osal_bm_adjust_header 调整header
* @fn osal_bm_adjust_tail 调整tail

3-OSAL_cbtimer.c
* @fn osal_CbTimerInit 初始化函数
* @fn osal_CbTimerProcessEvent//回调 定时器 任务事件处理函数
* @fn osal_CbTimerStart//当定时器到期，注册调用函数将被调用。
* @fn osal_CbTimerUpdate更新一个已经启动的 消息定时器
* @fn osal_CbTimerStop//停止一个已经启动的定时器。

4-OSAL_ClockBLE.c
* @fn osalTimeUpdate 更新 OSAL时间和定时器，
* @fn osalClockUpdate //用 运行ms 更新OSAL时间表，
* @fn osal_setClock//设置新时间。
* @fn osal_getClock //得到当前时间。
* @fn osal_ConvertUTCTime 转换时间格式
* @fn osal_ConvertUTCSecs转换时间格式

5-OSAL_Memory.c
* @fn osal_mem_init内存管理初始化
* @fn osal_mem_kick //任务初始化
* @fn osal_mem_alloc执行 OSAL 动态内存分配函数
* @fn osal_mem_free //执行OSAL动态内存 释放函数

6-OSAL_PwrMgr.c
* @fn osal_pwrmgr_init //初始化 电源管理系统
* @fn osal_pwrmgr_task_state//每一个任务调用函数，来陈述是否这个任务要保存电源
* @fn osal_pwrmgr_powerconserve //当没有活动安排 这个函数从主循环被调用,不应该从别的地方被调用。

7-OSAL_snv.c

8-OSAL_timers.c
* @fn osalTimerInit 初始化OSAL定时器系统
* @fn osalAddTimer增加一个定时器到定时器列表
* @fn osalFindTimer 在定时器列表中发现一个定时器
* @fn osalDeleteTimer 从一个列表中删除一个定时器
* @fn osal_start_timerEx //调用开始一个定时器在n ms内
* @fn osal_stop_timerEx //停止一个已经启动的定时器。
* @fn osalTimerUpdate更新 定时器结构
* @fn osal_adjust_timers 更新已经过去的定时器结构
* @fn osal_GetSystemClock 读取本地系统时钟

==================================================================
以上是一个BLE应用里的OSAL所用到的函数名字，及其功能，方便以后查询。
==================================================================

APP文件夹中（bloodpressure.c VS simpleblebroadcaster.c）

BLE学习应用笔记2

1.安装 D:\TI资料\BLE-Stack
安装目录文件夹下C:\Texas Instruments\BLE-CC254x-1.2.1\Projects\ble 下有应用列子程序。

2.安装IAR软件
安装目录D:\TI资料\IAR Embedded Workbench

3.安装 SmartRF Flash Programmer软件
SmartRF Packet Sniffer
SmartRF Studio 7

安装目录D:\TI资料\TI Software\

4.阅读文件夹BLE-CC254x-1.2.1\下的例子程序。

5.APP应用层
HAL硬件驱动层
OSAL操作系统层
PROFILES配置文件层：
BLE协议栈的 结构和配置 在这一层设置。 GAP 提供关于连接的服务 设置
SMP 安全管理
ATT 属性结构 设置
GATT 使用属性协议发现，服务或其他关联属性之间分组信息

BLE学习应用笔记3

BLE学习应用笔记3

1.搭建硬件:按接口连接好硬件:USB->小口USB->CCDebugger->DBG_CONNECTOR->设备1或设备2（usb的插头小块向内/插电池的插头小块向外）

2.搭建之前安装软件：SmartRF Studio和SmartRF Flash Programmer.

3.设备连接好后，电脑提示要求安装驱动：选择从指定位置安装：C:\Program Files\Texas Instruments\SmartRF Tools\Drivers\Cebal\win_32bit_x86 （默认位置）
插入设备后还需安装一个驱动：C:\Texas Instruments\BLE-CC254x-1.2.1\Accessories\Drivers。之后，重启CCDebugger，绿灯亮后，即可正常调试。

4.打开SmartRF Studio 软件。“2.4GHz”下选择“CC2540”

5.下载程序：SmartRF Flash Programmer，选择“SoC”，选择所下载文件*.hex所在文件夹，“Actions”中选择“Erase,program and verify”，下载点击“perform actions”

BLE学习应用笔记4
1，连接好硬件，安装好驱动，USB Dongle小 是主设备。

2.查看连接的com口。

3.使用BTool软件：
打开BTool，位置在C:\Texas Instruments\BLE-CC254x-1.2.1\Projects\BTool。

选择com口，其余默认（115200，cts/rts,none,one,8），然后OK。

4.下载程序：Flash Programmer或者IAR

BLE学习应用笔记5
OSAL中断操作：
1、 允许中断
uint8 osal_int_enable( uint8 interrupt_id )-- interrupt_id：中断标示符
2、 禁止中断
uint8 osal_int_disable( uint8 interrupt_id )-- interrupt_id：中断标示符
3、暂停中断
   HAL_ENTER_CRITICAL_SECTION(x)
4、重新启用中断
   HAL_EXIT_CRITICAL_SECTION(x)
OSAL内存操作：
1、分配内存
   void *osal_mem_alloc( uint16 size )
   -- size：分配缓冲区的大小
2、释放内存
   void osal_mem_free( void *ptr )
   -- ptr：指向释放的缓冲区
OSAL消息传递：
1、分配信息缓冲区
   byte * osal_msg_allocate( uint16 len )
   -- len：信息的长度
2、发送信息
   byte osal_msg_send( byte destination_task, byte
*msg_ptr )
   -- destination_task：接收信息任务的标示符
   -- msg_ptr：消息指针
3、接收信息
   byte *osal_msg_receive( byte task_id )
   -- task_id：接收信息的任务ID
4、释放消息缓冲区
   byte osal_msg_deallocate( byte *msg_ptr )
   -- msg_ptr：消息指针
OSAL任务管理：
1、任务初始化
   byte osal_init_system( void )
   --要创建的任务列表
2、任务开始
   void osal_start_system( void )
   --系统任务的主循环函数
3、获取活动任务ID
   byte osal_self( void )
   --中断服务子程序中调用将会发生错误
4、事件句柄的函数原型
   (*pTaskEventHandlerFn)( unsigned char task_id, unsigned short event )

OSAL定时器：
1、启动定时器
   byte osal_start_timerEx( byte taskID, UINT16 event_id, UINT16 timeout_value )
   -- taskID：定时器终止时事件任务的任务ID
   -- event_id：用户定义的事件，时间终止时通知这个事件
   --定时器设置前的时间量
2、停止定时器
   byte osal_stop_timerEx( byte task_id, UINT16 event_id )
   -- task_id：事件任务的任务ID
   -- event_id：用户自定义事件
3、读取系统时钟
   uint32 osal_GetSystemClock( void )
   --用来读取系统时钟（毫秒级）

BLE学习应用笔记6
将"事件"理解成按键,
将"任务"理解成蜂鸣器.
也就是说按键被按下蜂鸣器就响起来.对应"事件"->"任务".然而,具体是哪一个按键被按下了.那么得利用事件附带的"消息"来判定,K1,K2??说白了"消息"就是附带物.
