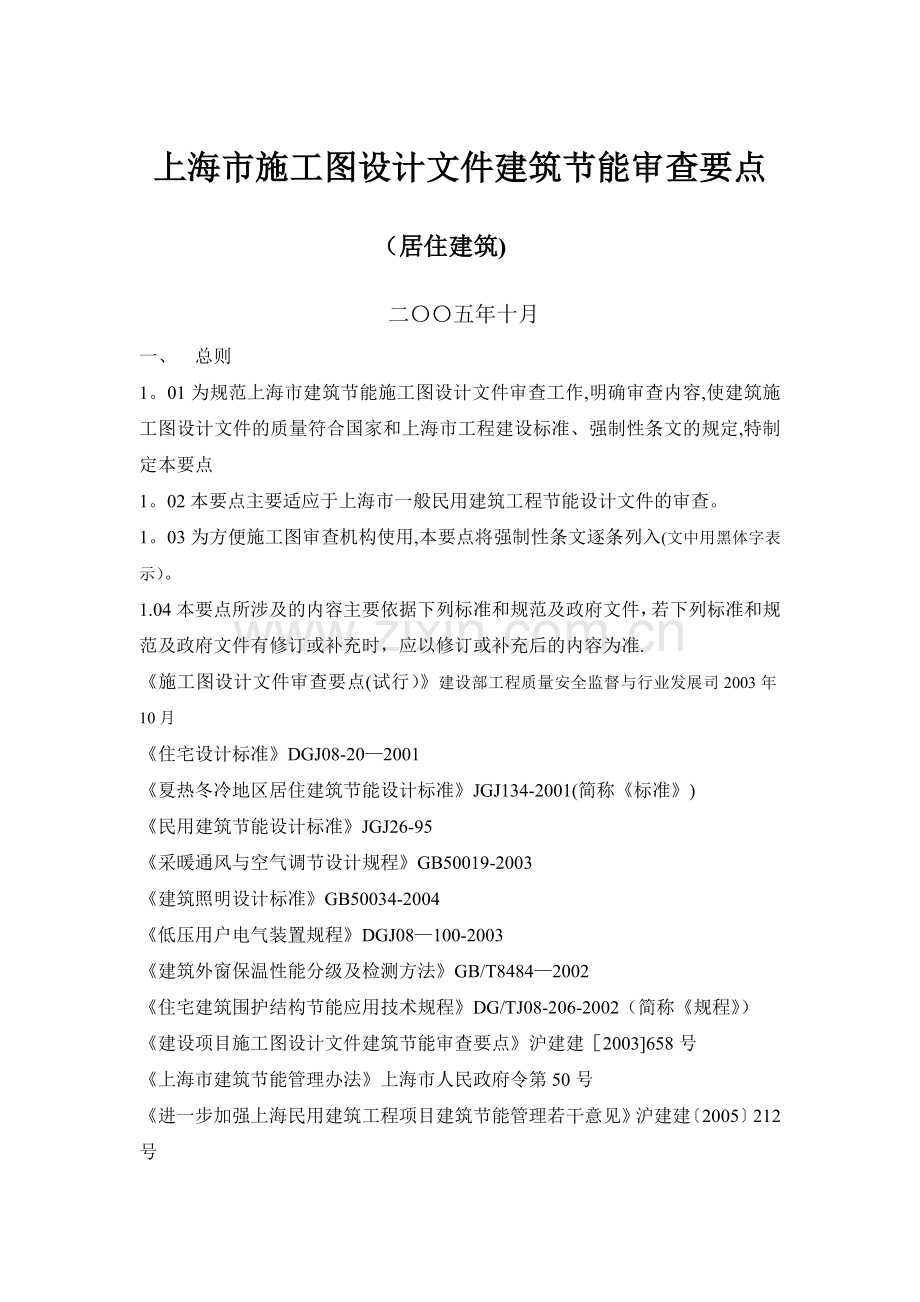

1、上海市施工图设计文件建筑节能审查要点 (居住建筑)二五年十月一、 总则1。01为规范上海市建筑节能施工图设计文件审查工作,明确审查内容,使建筑施工图设计文件的质量符合国家和上海市工程建设标准、强制性条文的规定,特制定本要点1。02本要点主要适应于上海市一般民用建筑工程节能设计文件的审查。1。03为方便施工图审查机构使用,本要点将强制性条文逐条列入(文中用黑体字表示)。1.04本要点所涉及的内容主要依据下列标准和规范及政府文件,若下列标准和规范及政府文件有修订或补充时,应以修订或补充后的内容为准.施工图设计文件审查要点(试行)建设部工程质量安全监督与行业发展司2003年10月住宅设计标准DGJ0
2、8-202001夏热冬冷地区居住建筑节能设计标准JGJ134-2001(简称标准)民用建筑节能设计标准JGJ26-95采暖通风与空气调节设计规程GB50019-2003建筑照明设计标准GB50034-2004低压用户电气装置规程DGJ08100-2003建筑外窗保温性能分级及检测方法GB/T84842002住宅建筑围护结构节能应用技术规程DG/TJ08-206-2002(简称规程)建设项目施工图设计文件建筑节能审查要点沪建建2003658号上海市建筑节能管理办法上海市人民政府令第50号进一步加强上海民用建筑工程项目建筑节能管理若干意见沪建建2005212号实施上海市建筑节能管理办法有关问题说明
3、沪建建2005649号1.0。5本要点所列审查内容是保证工程建筑节能设计质量的基本要求,并不是节能设计的全部内容。设计单位应全面执行工程建设标准、法律、法规和政府文件的规定,无论是否属于审查内容,均应承担设计责任。1。0.6审查机构和审查人员应根据本要点的规定进行审查,否则应承担失察责任。1.0。7对于审查中发现的违反强制性条文、法律、法规和政府文件规定的问题必须修改,否则不予通过。对于强制性条文以外本要点的其他问题,如未能严格执行应有依据。二、施工图设计文件审查内容和程序2。0。1核查初步设计方案中涉及建筑节能的审查意见。2.0.2检查受审项目的施工图设计文件执行建筑节能标准和规范情况。2。
4、0。3检查建筑节能设计计算结果是否符合建筑节能标准的情况。2.0。4居住建筑具体依据建设项目施工图设计文件建筑节能审查要点(沪建建2003658号)进行审查。实施上海市建筑节能管理办法有关问题说明沪建建2005649号进行审查.2。0。5未经审查或者经审查不符合强制性建筑节能标准的施工图设计文件不得使用,市或者区(县)建设行政管理部门不得颁发施工许可证2。0。6建筑节能设计备案程序1、在上海建设网上直接下载或者在工程项目报建时,向办理报建手续的单位领取上海市民用建筑节能审查备案登记表后,按表要求如实填写;2、表中“建筑节能技术措施基本情况”可自行填写,也可委托设计单位填写。3、填好的表格在办理
5、施工图设计文件报审时同时递交.建设单位按规定审查合格后,在建设单位递交的建筑节能备案登记表中签署节能审查合格意见,并加盖审图机构印章.施 工 图审图机构在施工图审图机构审查合格后30日内,向工程项目报建所在地的市、区(县)建委(建设局)建筑节能备案经办部门办理告知性备案手续.建设单位三、符号说明A-建筑专业C-暖通专业D-电气专业四、审查要点建筑专业序号项目审查内容A1设计说明施工图设计文件审查要点设计说明基本内容2。3。1(4)夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等审查要点1、 施工图设计说明应有节能专项说明2、 门窗表应备注说明门窗的传热
6、系数、气密性要求A2建筑体形系数限值夏热冬冷地区居住建筑节能设计标准JGJ134-20014.0。3条式建筑物的体型系数不应超过0。35,点式建筑物的体形系数不应超过0。40审查要点1、 应在设计说明和民用建筑节能设计审查表中明确建筑体形系数,并符合规定的限值2、 不能满足规定限值,应提供进行权衡判断的节能计算书A3外窗的气密性夏热冬冷地区居住建筑节能设计标准JGJ134-20014。0.7建筑物16层的外窗及阳台门的气密性等级,不应低于现行国家标准建筑外窗空气渗透性能分级及检测方法GB7107规定的级;7层及7层以上的外窗及阳台门的气密性等级,不应低于该标准规定的级。审查要点1、 应在设计说
7、明、门窗表和民用建筑节能设计审查表中明确外窗及阳台门的气密性,并符合规定的限值.2、 门窗立面图中的开启方式应符合气密性要求。3、 级气密性指标为q2。5(m3/ m.h)4、 级气密性指标为q1.5(m3/ m.h)序号项目审查内容A4围护结构传热系数限值夏热冬冷地区居住建筑节能设计标准JGJ13420014.0.8围护结构各部分的传热系数和热惰性指标应符合表4。0.8的规定。其中外墙的传热系数应考虑结构性冷桥的影响,取平均传热系数,其计算方法应符合本标准附录A的规定.屋顶外墙外窗(含阳台门透明部分)分户墙和楼板底部自然通风的架空搂板户门K1。0D3。0K1。5D3.0按表4。0.4的规定K
8、2。0K1。5K3.0K0.8D3。0K1。0D2。5审查要点1、 应在设计说明和民用建筑节能设计审查表中明确围护结构的传热系数,并符合规定的限值,外墙的传热系数应是平均传热系数。2、 在设计说明的节能措施中明确外墙采用的外(内)保温体系,并明确保温材料及厚度。外墙外保温层材料最小厚度应符合规程的表4.2。4.3、 在设计说明的节能措施中明确屋顶、架空楼板采用的保温措施,并明确保温材料及厚度。屋顶保温层材料的最小厚度应视形式不同,分别符合规程的表4。7.3,4.7。4,4。8。5,4。8.10。4、 楼板的保温材料最小厚度应符合规程的表4。9.4。5、 应在设计说明的节能措施和门窗表中明确分户
9、门保温措施,并明确保温材料及厚度.6、 屋面、外墙、外窗(含阳台门透明部分)不能满足规定限值,应提供进行权衡判断的节能计算书.序号项目审查内容A5外窗的传热系数夏热冬冷地区居住建筑节能设计标准JGJ13420014。0。4外窗(包括阳台门的透明部分)的面积不应过大。不同朝向、不同窗墙面积比的外窗,其传热系数应符合表4。0。4的规定。表4.0。4的规定:窗墙面积比0。25:外窗的传热系数K4.7W/K窗墙面积比0.25且3。0:南、北向外窗的传热系数K4。7W/K 东、西向外窗的传热系数K3.2W/K窗墙面积比0.30且0.35:外窗的传热系数K3。2W/K窗墙面积比0.35且0.5:外窗的传热
10、系数K2。5W/K审查要点1、 应在设计说明、门窗表和民用建筑节能设计审查表中明确外窗及阳台门的传热系数,并符合规定的限值。2、 在设计说明的节能措施和门窗表中明确门窗的型材、玻璃材料及空气层厚度;门窗的材料应符合传热系数的要求。3、 门窗表中的分户门应明确保温措施4、 不能满足规定限值,应提供进行权衡判断的节能计算书A6节能计算书5.0。1当设计的居住建筑不符合标准第4。03、4。04和4。08条中的各项规定时,则应按本章的规定计算和判定建筑物节能综合指标。5.0.5计算出的每栋建筑的采暖年耗电量和空调年耗电量之和,不应超过表5。0。5按采暖度日数列出的采暖年耗电量和按空调度日数列出的空调年
11、耗电量限值之和。审查要点1、 屋顶、外墙、楼板、隔墙的保温层材料及厚度与构造做法应与施工图一致2、 外墙应计算平均传热系数,其计算应符合夏热冬冷地区居住建筑节能设计标准JGJ1342001附录A的计算公式.3、 外门窗的窗墙比、传热系数、气密性应与施工图设计说明和门窗表一致。4、 分户门应有保温措施5、 节能计算书应提供采暖年耗电量和按空调度日数列出的空调年耗电量限值之和, 并符合规定的限值。(上海地区的采暖年耗电量和空调年耗电量限值之和为55。06kWh/)6、 计算书应有计算人、校对人、审核人签字,并应有设计院盖章.序号项目审查内容A7节能计算书建筑设计不满足规定性指标,采用DEST能耗评
12、估软件,用对比法进行权衡判断的节能计算书审查要点1、 屋顶、外墙、楼板、隔墙的保温层材料及厚度与构造做法应与施工图一致2、 外墙应计算平均传热系数,其计算应符合夏热冬冷地区居住建筑节能设计标准JGJ1342001附录A的计算公式.3、 外门窗的窗墙比、传热系数、气密性应与施工图设计说明和门窗表一致。4、 参照建筑物的外形和朝向应与设计建筑物相同,并在计算书中明确5、 参照建筑物的热工性能取值应符合标准的规定指标,并在计算书中明确6、 权衡判断结果:设计建筑物的能耗指标不应大于参照建筑物的能耗指标7、 计算书应有计算人、校对人、审核人签字,并应有设计院盖章。A8节能计算书建筑设计满足各项规定的节
13、能指标的热工计算书审查要点1、 围护结构保温层的最小厚度满足规程要求,或满足国家标准图集外墙外保温、外墙内保温、平屋面建筑构造、坡屋面建筑构造中的最小厚度,可不进行外墙、屋顶的热工计算.2、 围护结构保温层的最小厚度不满足规程和有关图集的要求,应提供围护结构的热工计算书。3、 外窗的传热系数和材料应符合规程表4.10。3,或选用国家标准图集节能铝合金门窗,传热系数与门窗型号一致。4、 分户门的做法应符合规程第4。11.2条,或选用国家标准图集保温门,传热系数3.0W/K5、 计算书应有计算人、校对人、审核人签字,并应有设计院盖章.暖通专业 序号项目审 查 内 容C1冷负荷计算采暖通风与空调设计
14、规范GB50019-20036。2。15 空气调节区的夏季冷负荷,应按各项逐时冷负荷的综合最大值确定。空气调节系统的夏季冷负荷,应根据所服务空气调节区的同时使用情况、空气调节系统的类型及调节方式,按各空气调节区逐时冷负荷的综合最大值或各空气调节区夏季冷负荷的累计值确定,并应计入各项有关的附加冷负荷。审查要点对于设集中空调系统的工程,其冷负荷计算应符合本条文规定.C2分户计量夏热冬冷地区居住建筑节能设计标准JGJ134-20016.0。2 居住建筑当采用集中采暖、空调时,应设计分室(户)温度控制及分户热(冷)量计量设施。审查要点设集中采暖空调系统时,必须设有分室(户)温控与热(冷)量计量设施。C
15、3供暖供冷设备的能效比夏热冬冷地区居住建筑节能设计标准JGJ13420016。0。6 居住建筑采用分散式(户式)空气调节器(机)进行空调(及采暖)时,其能效比、性能系数应符合国家现行有关标准中的规定值。居住建筑采用集中采暖空调时,作为集中供冷(热)源的机组,其性能系数应符合现行有关标准中的规定值。审查要点采用房间空调器,单元式空调机以及分户设置的供暖、供冷设备,其能效比应符合现行有关标准的规定.集中供冷热源的冷热水机组的能效比应符合现行有关标准的规定。以上要求施工图设计的总说明或设备表中有所表示.电气专业 序号项目审 查 内 容D1控制照明灯建筑照明设计标准GB50034-20047.4.4
16、居住建筑有天然采光的楼梯间、走道的照明,除应急照明外,宜采用节能自燃开关.上海市住宅设计标准DGJ0820200112.5。1 底层、多层、中高层住宅的公共部位应设公共照明照明控制应采用节能自熄开关。12.5.2 高层住宅的公共部位应设公共照明电梯厅照明控制不应采用节能自燃开关,其他照明控制可采用节能自熄开关。审查要点居住建筑的公共部位的照明灯控制除电梯厅外均应采用节能开关进行控制。D2选用节能型照明灯建筑照明设计标准GB50034-20043。2。3 照明设计时可按下列条件选择光源:5。 一般情况下,室内外照明不应采用普通白炽灯;上海市公共建筑节能设计标准DGJ08-107-20046。2。
17、1 室内照明光源的选择应符合以下要求:3。一般照明(包括卫生间、走廊等公共场所)不得使用白炽灯和 100W以上的卤钨灯。审查要点住宅建筑内的公共照明和居住小区内的道路灯光源应采用节能型.D3居住小区道路灯控制建筑照明设计标准GB5003420047。4.7 有条件的场所,宜采用下列控制方式:1。天然采光良好的场所,按该场所照度自动开关灯或调光。上海市公共建筑节能设计标准DGJ08-10720046。3。5 道路照明和景观照明应采用时间控制或光控系统。审查要点居住小区内道路照明灯的控制方式应采用时间控制或光控方式.D4居住建筑电度表设置上海市住宅设计标准DGJ0820-200112.1.1 每套
18、住宅应设电度表箱,审查要点居住建筑的用电应分户装置量电表计。政府规定序号项目审查内容1建设部规定1、外墙内保温浆体材料:不得用于大城市民用建筑外墙内保温工程2、非中空玻璃单框双玻门窗:不得用于城镇住宅建筑和公共建筑3、框厚50(含50)mm以下单腔结构型材的塑料平开窗:不得用于城镇住宅建筑和公共建筑4、非断热金属型材制作的单玻窗:不得用于具有节能要求的房屋建筑5、25系列、35系列空腹钢窗:不得用于住宅建筑6、32系列实腹钢窗:不得用于住宅建筑7、中空玻璃断热型材钢外平开窗:仅适用于多层建筑8、中空玻璃断热型材铝合金外平开窗:仅适用于多层建筑9、中空玻璃塑料外平开窗:仅适用于多层建筑2上海市规定1、 普通单玻外门窗:禁止在新建节能建筑中使用2、 普通单排孔小型混凝土空心砌块:限制在新建住宅框架填充内墙中单独使用3、 普通单排孔小型混凝土空心砌块:禁止在住宅外墙填充墙体中不采取抗裂、保温措施的单独使用
