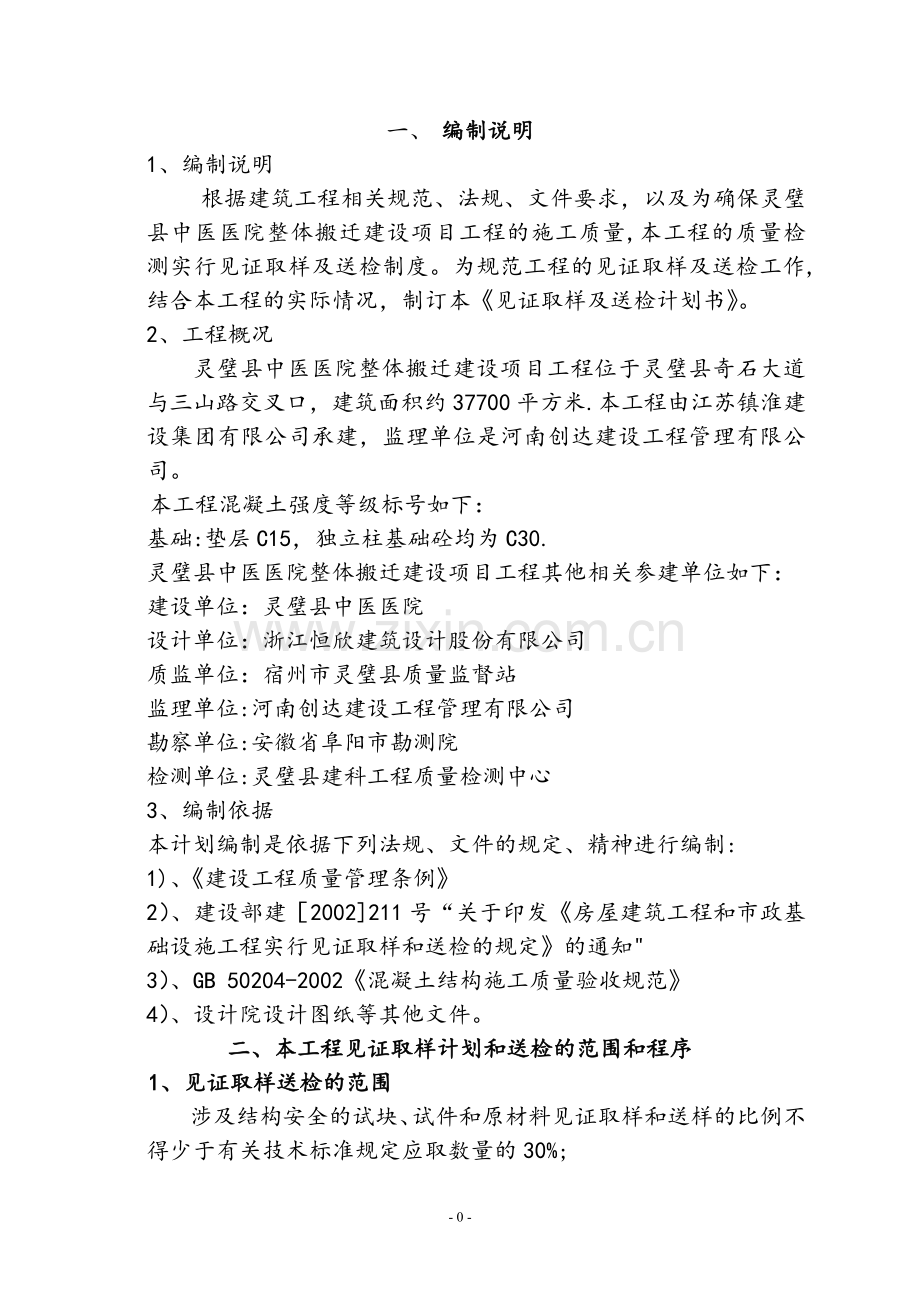

一、 编制说明
1、编制说明
根据建筑工程相关规范、法规、文件要求，以及为确保灵璧县中医医院整体搬迁建设项目工程的施工质量,本工程的质量检测实行见证取样及送检制度。为规范工程的见证取样及送检工作,结合本工程的实际情况，制订本《见证取样及送检计划书》。
2、工程概况
灵璧县中医医院整体搬迁建设项目工程位于灵璧县奇石大道与三山路交叉口，建筑面积约37700平方米.本工程由江苏镇淮建设集团有限公司承建，监理单位是河南创达建设工程管理有限公司。
本工程混凝土强度等级标号如下：
基础:垫层C15，独立柱基础砼均为C30.
灵璧县中医医院整体搬迁建设项目工程其他相关参建单位如下：
建设单位：灵璧县中医医院
设计单位：浙江恒欣建筑设计股份有限公司
质监单位：宿州市灵璧县质量监督站
监理单位:河南创达建设工程管理有限公司
勘察单位:安徽省阜阳市勘测院
检测单位:灵璧县建科工程质量检测中心
3、编制依据
本计划编制是依据下列法规、文件的规定、精神进行编制:
1)、《建设工程质量管理条例》
2）、建设部建［2002]211号“关于印发《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》的通知"
3）、GB 50204-2002《混凝土结构施工质量验收规范》
4）、设计院设计图纸等其他文件。
二、本工程见证取样计划和送检的范围和程序
1、见证取样送检的范围
涉及结构安全的试块、试件和原材料见证取样和送样的比例不得少于有关技术标准规定应取数量的30%;
按规定下列试块、试件和材料必须实施见证取样和送检:
用于承重结构的混凝土试块；
用于墙体的砌筑砂浆试块；
用于拌制混凝土和砌筑砂浆用的水泥;
用于承重结构的混凝土中使用的掺加剂;
地下、屋面、厕浴间使用的防水材料；
国家规定必须实行见证取样和送检的其他试块、试件和材料。
2、见证取样送检的程序
1)、根据见证取样的内容、部位和数量，在施工前制定见证取样和送检计划；
2）、施工单位必须按见证取样和送检计划，在见证人员见证下，由取样人员在现场进行原材料和试块制作；
3）、见证人员应对试样进行监护,并和施工单位取样人员一起将试样送至检测单位或采取有效措施进行封样后再送样。
4)、承担检测的单位应设置收样室，收样时应按授权书检查委托单位及试样的标识、标志,确认无误后方能交付检测。
5）、检测单位必须按标准规范进行检测，单独建立见证取样台帐;及时出具真实、准确的检测报告并加盖见证取样和送检检测专用章；
6)、发生不合格情况，应及时通知参建单位,对影响结构安全的应在24小时内报送质量监督站。
3、承担见证取样的送检的检测单位
承担见证取样和送检的检测单位具备建设行政主管部门颁发的资质证书和质量技术监督部门的认量认证，并接受建设行政主管部门和监督机构的监督管理。本工程检测单位为：灵璧县建科工程质量检测中心
三、本工程见证取样和送检计划
针对上述的文件及法规要求，本工程如下试块、试件和材料必须实施见证取样和送检：承重结构的砼试块,含主体结构试块；钢筋原材料；钢筋焊接、连接等。
本工程严格按照验收规范的要求对各种原材料、试件进行取样送检，施工过程中,见证人按照有见证取样和送检计划，对施工现场的取样和送检进行见证，并在试样或其包装上作出标识。标识注明工程名称、取样名称、部位、日期及样品数量,并有取样人和见证人签字,见证人制作见证记录，见证记录应列入施工技术档案.
四、本工程见证取样和送检的试块、试件等材料的取样制作要求
1、混凝土
1)、检验项目
立方体抗压强度试验
2）、试样标准
一组三块,标准试样尺寸100×100×100㎜
3)、取样频率
A、每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次；
B、每工作班拌制的同一配合比的混凝土不足100盘时,取样不得少于一次；
C、当一次连续浇筑超过1000M3时,同一配合比的混凝土每200M3取样不得少于一次;
D、每次取样至少留置一组标准养护试件，同条件养护的留置组数应根据实际要求确定；
4）、取样方法
A、用于检查结构构件混凝土强度的试件，应在混凝土浇筑地点随机抽取;
B、同一组混凝土拌和物取样应从同一盘混凝土或同一车混凝土中取样.取样量应多于试验所需的1。5倍.
C、混凝土拌和物的取样应具有代表性，宜采用多次取样的方法.一般在同一盘混凝土或同一车混凝土中约1/4处、1/2处、3/4处之间分别取样，从第一次取样到最后一次取样不宜超过15分钟，然后人工搅拌均匀；
5)、试件制作要求
A、制作试件用的试模由铸铁或钢制成,应具有足够的刚度，并装拆方便，试模内表面应机械加工，其不平度每100mm不超过0。05mm,组装后各相邻面垂直度不超过±0。5;
B、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂；
C、试件人工振捣时,混凝土拌和物应分两层装入试模，每层装入厚度大致相等,插捣按螺旋方向从边缘向中心均匀进行。 插捣底层时，捣棒应达到试模底面，并用抹刀沿试模内壁插入数次，每层的插捣次数为25次，插捣完后，刮除多余的混凝土，并用抹刀抹平。
6）、试件养护要求
A、试件做好应用不透明薄膜覆盖并应静置1~2天，拆模后的试件应立即放在20±3℃，湿度为95％以上的标准养护室中养护,在标准养护室中，试件应放在架上，彼此间距为10~20mm，并应避免用水直接淋刷试件。
B、采用与构筑物或构件同条件养护的试件，成型后即覆盖，表面试件的拆模时间可与实际构件的拆模时间相同,拆模后，试件仍需保持同条件养护。
7）、结果判定
混凝土立方体抗压强度合格评定按《混凝土强度检验评定标准》(GBJ107—87）进行，共分为三种方法，即方差已知的统计方法、方差未知的统计方法、非统计方法.
2、混凝土抗渗试块 　　根据《地下工程防水技术规范》(GBJ108－87）,混凝土抗渗试块取样按下列规定： 　　1、连续浇筑混凝土量500立方米以下时，应留置两组（12块)抗渗试块。 　　2、每增加250～500立方米混凝土，应增加留置两组（12块）抗渗试块. 　　3、如果使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。
　　4、抗渗试块应在浇筑地点制作,留置的两组试块其中一组(6块）应在标准养护室养护，另一组（6块）与现场相同条件下养护，养护期不得少于28天. 　　根据《混凝土结构工程施工质量验收规范》的规定，混凝土抗渗试块取样按下列规定：对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样.同一工程、同一配合比的混凝土,取样不应少于一次，留置组数可根据实际需要确定。 3、砌筑砂浆
检验项目：抗压强度
试样标准:一组六块，标准试样尺寸70。7×70。7×70。7mm
取样频率:
每次检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。
取样方法：
在砂浆搅拌机出料口随机取样制作砂浆试块，至少从三个不同部位集取，现场取来的试样，在试验室应经人工再翻样，以保证其质量均匀，并尽快制作；所取的砂浆拌和物数量，应比试验用量多1～2倍.
试件制作要求:
砌筑砂浆制作，将无底的钢模或塑料试模放在预先铺好的吸水性较好的纸的普通粘土砖上(砖的吸水率不小于10％，含水率不大于2％）,试模内事先涂刷薄层机油或脱模剂;放在砖上的湿纸,应为湿的新闻纸（或其他未粘过胶凝材料的纸)，纸的大小要以盖过砖的四边为准。砖的使用面要求平整,凡粘过水泥或其他胶凝材料的面,不允许再使用。
向试模内一次注满砂浆,用捣棒均匀的由外向里按螺旋方向插捣25次,为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6～8㎜。
当砂浆表面出现麻斑状态时（约15～30分钟)，将高出部分的砂浆沿试模顶面削去抹平。
试件养护要求：
砂浆试块在制作后应在20±3℃温度环境下停一昼夜（24±2小时）,气温较底时,可以适当延长时间,但不应超过二昼夜，然后对试块进行编号拆模,并置于标准条件下进行养护，养护期间,试块间间距不小于10㎜。
水泥砂浆的标准养护条件温度20±3℃，相对湿度90%以上；水泥混合砂浆的标准养护条件温度20±3℃，相对湿度为60％～80％；
砂浆试块养护期限为28天,然后进行试压.
结果判定:
按《砌体工程施工质量及验收》GB50203—2003规定，砌筑砂浆强度验收时其强度合格标准必须符合以下规定:
同一验收批砂浆试块抗压强度平均值必须大于或者等于设计强度等级所对应的立方体抗压强度:同一验收批砂浆试块强度的最小一组平均值必须大于或等于设计强度等级所对应的立方体抗压强度的0。75倍。
注:砌筑砂浆的验收批，同一类型强度等级的砂浆试块应不小于3组。当同一验收批只有一组试块时，该组试块抗压强度的平均值必须大于或等于设计强度等级所对应的立方体抗压强度。
4。钢筋原材料及焊接连接件
本工程主要使用钢筋强度等级为HRB400；主要焊接连接方式为电渣压力焊.
(1)钢筋原材料
检验项目:
本工程钢筋原材料的检验项目为拉伸试验（屈服点或屈服强度、抗拉强度、拉伸率）、弯曲(冷弯）试验.
取样频率：
应按批进行检查和验收.每批由同一厂家、同一炉批号、同一交货状态、同一进场时间的钢筋组成；允许同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批,但各炉号含碳量不得大于0.02％，含锰量之差不得大于0。15％；热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条每批数量不得大于60T.
取样方法：
按上表规定凡取2个试件的均应从任意两根（或两盘)中分别切取，即每根钢筋上切取一个拉伸试件，一个弯曲试件；热扎圆盘条冷弯试件应取自不同盘。
试件在切取时，应在任一端500㎜后切取;
试件强度：为方便起见，一般可按拉伸试件长50～60㎝;弯曲试件长30㎝进行取样.
结果判定及处理：
根据钢筋种类和相应的标准，进行钢筋原材料的的合格评定；
钢筋原材料如有一项试验不符合标准要求,则从同一批中再任取双倍数量的试件进行该不合格项目的复验，复验结果(包括该试验所要求的任一指标)即使一个指标不合格，则整批不合格;
（2）连接件
本工程将使用钢筋连接类型主要有:电渣压力焊。
检验项目:
本工程钢筋焊接接头验收按JGJ18—2003《钢筋焊接及验收规程》进行：电渣压力焊检验项目为拉伸试验.
取样规定　[根据《钢筋焊接及验收规程》(JGJ18-2003）] 1钢筋电渣压力焊接头取样规定 　　在现浇混凝土结构中,应以300个同牌号钢筋接头作为一批;在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批.每批接头中随机切取3个试件做拉伸试验。  注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。
 3、机械连接接头　[根据《钢筋机械连接通用技术规程》（JGJ107-2003）］ 　　(1)、钢筋连接工程开始前及施工过程中,应对每批进场钢筋进行接头工艺检验，取样按以下进行： 　　a 每种规格钢筋的接头试件不应少于3根; 　　b 钢筋母材抗拉强度试件不应少于3根,且应取接头试件的同一根钢筋； 　　（2）、接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验。 　　(3)、接头试件尺寸 　　a 试件长度如下所示  L1=L+8d+2h 　　L—接头试件连件长度 　　d-钢筋直径 　　h—试验机夹具长度,当d＜20mm时，h取70mm,当d≥20mm时，h取100mm 　　L1—试件长度 　　在取有于工艺检验的接头试件时，每个试件尚应取一根与其母材处于同一根钢筋的原材料试件做力学性能试验。 5、墙体用砖
本工程墙体用砖主要为页岩砖。
检验项目：
本工程的页岩砖主要检验项目为强度等级。
取样方法和数量：
页岩砖：现场抽样按5万块为一批,用随机取样法从外观质量和尺寸偏差检验合格的样品中取出15块,其中10块进行抗压强度检验，5块备用.
6、水泥、砂、石取样要求
(1）水泥:本工程的主体结构采用商品混凝土，砌筑砂浆采用现场拌制。
检验项目：
本工程水泥的检验项目为：
水泥强度（抗压、抗折）；
水泥安定性
水泥凝结时间。
取样方法和数量:
按《混凝土结构工程施工质量验收规范》规定,水泥进场时应对其品种、级别、包装和散装仓号、出厂日期进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,其质量必须符合国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定.
当有使用中对水泥质量有怀疑或出厂超过三个月时,应进行复试，并按复试结果使用。
钢筋混凝土结构严禁使用含有氯化物的水泥.
本工程现场如采用的散装水泥，取样频率为:按同一生产厂家、同一等级、同一品种、同一批号连续进场水泥不超过500T为一批，每批抽样不得少于一次，随机地从不少于3个罐车中各采取等量水泥，经混拌均匀后,再从中称取不少于12KG水泥作为检验试样。袋装水泥每200吨取样一次。
合格判定标准：
经检验，所有指标必须符合国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175规定的水泥为合格品。
水泥安定性或初凝时间不符合相应标准时均为废品；强度低于强度等级规定指标时为不合格品；对强度低于相应标准的不合格品水泥,可降低强度使用,按实际检验结果配制混凝土。对废品水泥,不准用于工程.
（2)砂、石的取样
砂、石的验收：
 砂、石的验收分别按《普通混凝土用砂质量标准及检验方法》(JGJ52－92）及《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ53－92）中的规定进行。我单位按同产地同规格分批验收。以400立方米或600t为一验收批。
　　对于砂子,每验收批至少应进行颗粒级配、含泥量和泥块含量检验。如为海砂还应检验其氯离子含量。 　　对于石子，每验收批至少应进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量检验。对重要工程或特殊工程应根据工程要求，增加检测项目.当质量比较稳定、进料量又较大时，可定期检验.
取样规定： 7、防水材料
(1）防水卷材：
本工程的屋面防水材料采用SBS防水卷材,按使用面积，抽取5卷进行规格尺寸和外观质量检验，在外观质量检验合格的卷材中,任取一卷作物理性能检验。
防水卷材检验项目：拉力、最大拉力时延伸率，低温柔性、不透水性。
（2)防水涂料：
　　1、同一规格、品种、牌号的防水涂料，每10吨为一批，不足10吨者按一批进行抽检.取2kg样品，密封编号后送检. 　　2、双组份聚氨酯中甲组份5吨为一批,不足5吨也按一批计;乙组份按产品重量配比相应增加批量。甲、乙组份样品总量为2kg,封样编号后送检。
附表1：常用建筑材料见证取样检测项目的取样数量
序号
样品名称
所需数量
代表数量
备注
1
水  泥
12kg
200t
袋装
2
热轧带肋钢筋
50cm 5根+30cm 2根
60t

3
热轧光圆钢筋
50cm 2根+30cm 2根
60t

4
圆盘条
50cm 1根+30cm 2根
60t

5
机械连接件
50cm 2根+30cm 2根
500个

6
闪光对焊
50cm 3根+30cm 3根
300个

7
其他焊接
50cm 3根
300个

8
砂/石
20kg/10kg
400m3/600t

9
砼配合比
砂:30kg/水泥：20kg/石：40kg
10
砂浆配合比
砂：20kg/水泥:3kg/掺合料
11
砂浆抗压
6块/组 250m3 棱长70。7mm立方体
12
砼抗压
3块/组 100m3
13
煤矸石烧结空心砖
15块
15万块

14
防水卷材
2。0m2
10000m2

15
涂料
3。0kg
5-15t

16
混凝土抗压
3块100*100＊100
100㎡/组

17
瓦
20块/组

18
窗户
3樘/组

19
电线
1卷/组

灵璧县中医医院整体搬迁建设项目工程
见
证
取
样
试
验
计
划
表
江苏镇淮建设集团有限公司
灵璧县中医医院项目部
- 10 -
