建筑类施工图习题.doc

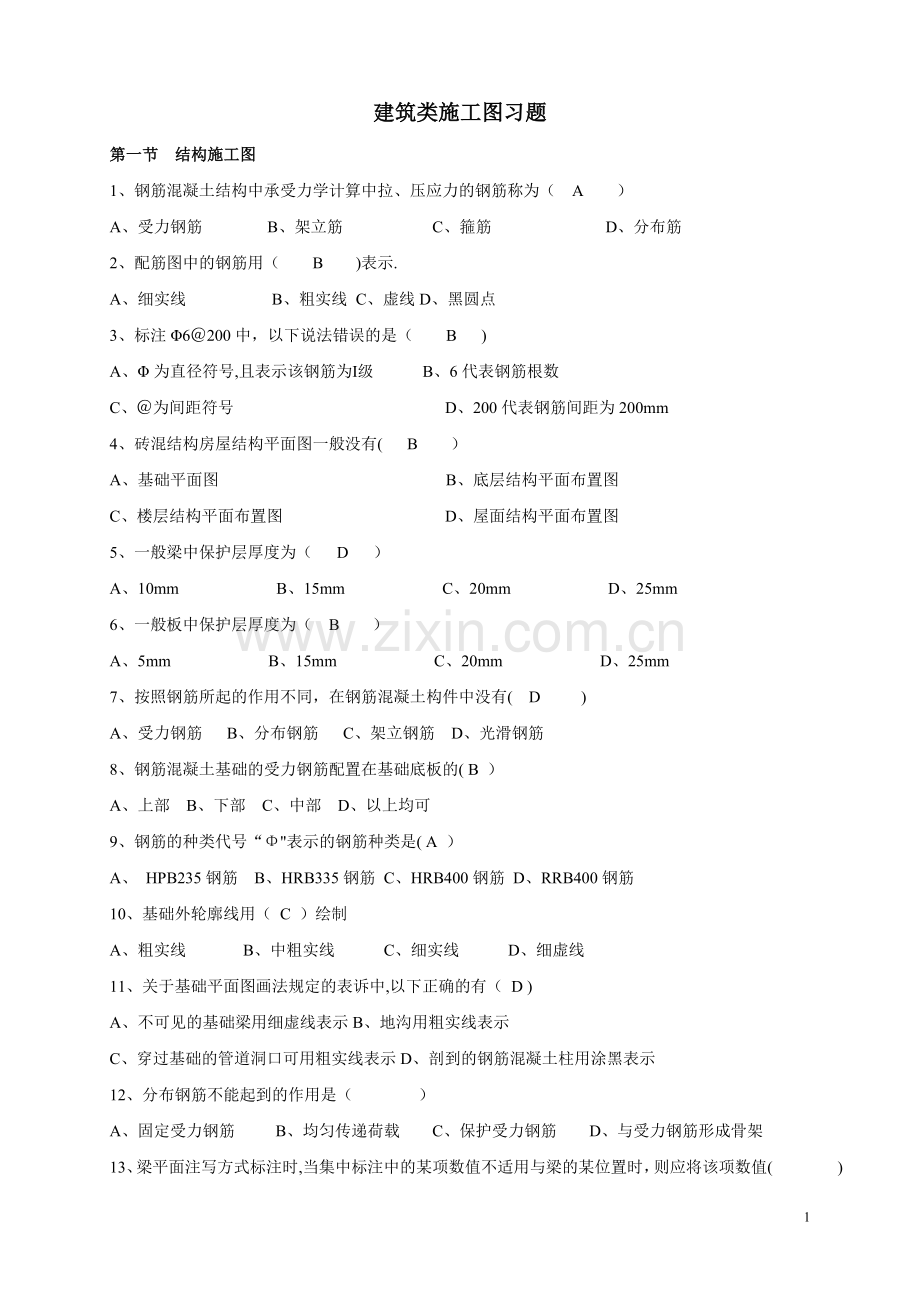

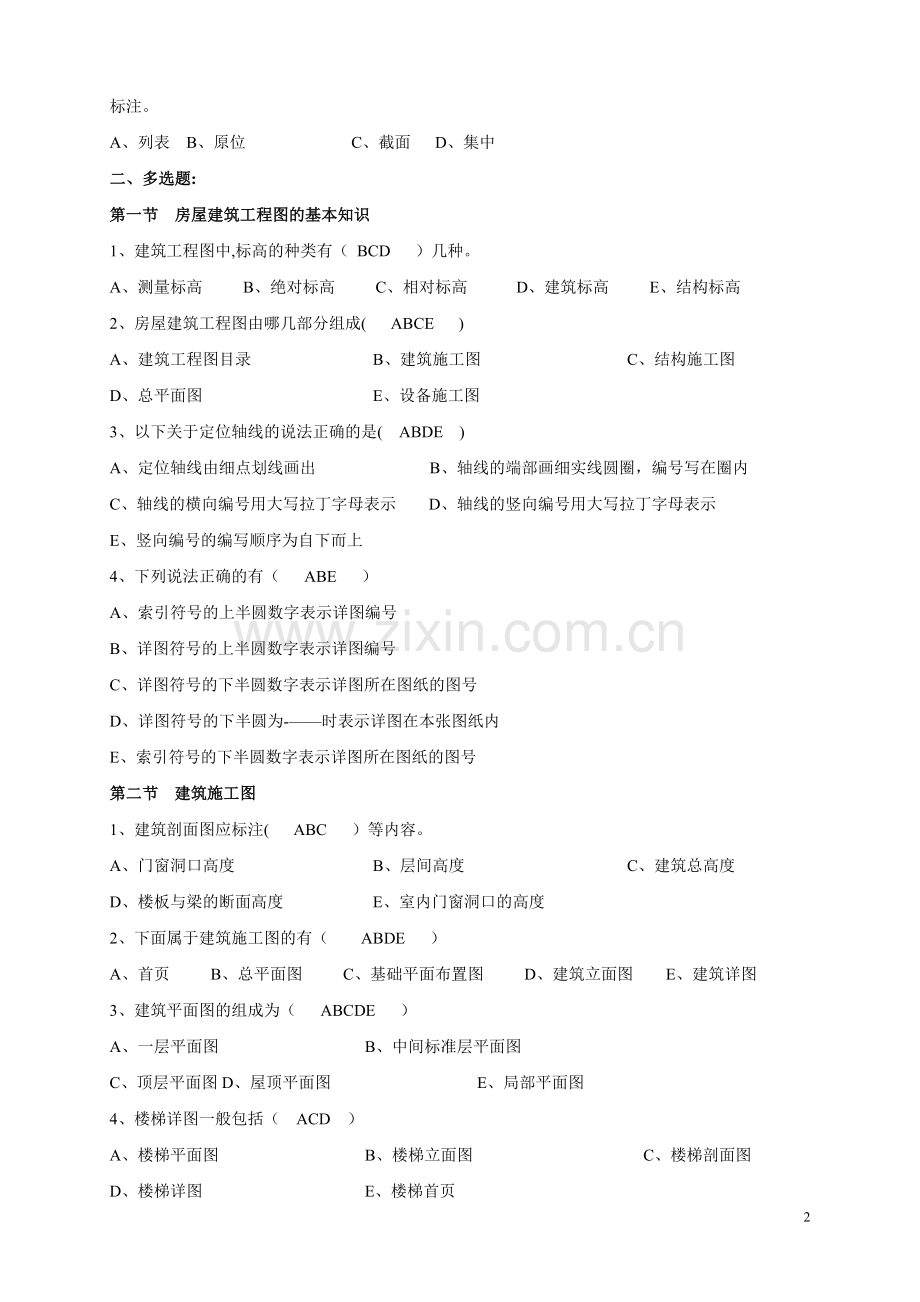

建筑类施工图习题第一节 结构施工图1、钢筋混凝土结构中承受力学计算中拉、压应力的钢筋称为（ A ）A、受力钢筋 B、架立筋 C、箍筋 D、分布筋2、配筋图中的钢筋用（ B )表示.A、细实线 B、粗实线 C、虚线D、黑圆点3、标注6200中，以下说法错误的是（ B )A、为直径符号,且表示该钢筋为级 B、6代表钢筋根数C、为间距符号 D、200代表钢筋间距为200mm4、砖混结构房屋结构平面图一般没有( B ）A、基础平面图 B、底层结构平面布置图 C、楼层结构平面布置图 D、屋面结构平面布置图5、一般梁中保护层厚度为（ D ）A、10mm B、15mm C、20mm D、25mm6、一般板中保护层厚度为（ B ）A、5mm B、15mm C、20mm D、25mm7、按照钢筋所起的作用不同，在钢筋混凝土构件中没有( D )A、受力钢筋 B、分布钢筋 C、架立钢筋 D、光滑钢筋8、钢筋混凝土基础的受力钢筋配置在基础底板的( B ）A、上部 B、下部 C、中部 D、以上均可9、钢筋的种类代号“表示的钢筋种类是( A ）A、 HPB235钢筋 B、HRB335钢筋 C、HRB400钢筋 D、RRB400钢筋10、基础外轮廓线用（ C ）绘制A、粗实线 B、中粗实线 C、细实线 D、细虚线11、关于基础平面图画法规定的表诉中,以下正确的有（ D )A、不可见的基础梁用细虚线表示B、地沟用粗实线表示C、穿过基础的管道洞口可用粗实线表示D、剖到的钢筋混凝土柱用涂黑表示12、分布钢筋不能起到的作用是（ ）A、固定受力钢筋 B、均匀传递荷载 C、保护受力钢筋 D、与受力钢筋形成骨架13、梁平面注写方式标注时,当集中标注中的某项数值不适用与梁的某位置时，则应将该项数值( )标注。A、列表 B、原位 C、截面 D、集中二、多选题:第一节 房屋建筑工程图的基本知识1、建筑工程图中,标高的种类有（ BCD ）几种。A、测量标高 B、绝对标高 C、相对标高 D、建筑标高 E、结构标高2、房屋建筑工程图由哪几部分组成( ABCE )A、建筑工程图目录 B、建筑施工图 C、结构施工图D、总平面图 E、设备施工图3、以下关于定位轴线的说法正确的是( ABDE )A、定位轴线由细点划线画出 B、轴线的端部画细实线圆圈，编号写在圈内C、轴线的横向编号用大写拉丁字母表示 D、轴线的竖向编号用大写拉丁字母表示E、竖向编号的编写顺序为自下而上4、下列说法正确的有（ ABE ）A、索引符号的上半圆数字表示详图编号 B、详图符号的上半圆数字表示详图编号C、详图符号的下半圆数字表示详图所在图纸的图号 D、详图符号的下半圆为-时表示详图在本张图纸内E、索引符号的下半圆数字表示详图所在图纸的图号第二节 建筑施工图1、建筑剖面图应标注( ABC ）等内容。A、门窗洞口高度 B、层间高度 C、建筑总高度D、楼板与梁的断面高度 E、室内门窗洞口的高度2、下面属于建筑施工图的有（ ABDE ）A、首页 B、总平面图 C、基础平面布置图 D、建筑立面图 E、建筑详图3、建筑平面图的组成为（ ABCDE ）A、一层平面图 B、中间标准层平面图 C、顶层平面图D、屋顶平面图 E、局部平面图4、楼梯详图一般包括（ ACD ）A、楼梯平面图 B、楼梯立面图 C、楼梯剖面图 D、楼梯详图 E、楼梯首页5、建筑立面图要标注( CDE )等内容。A、详图索引符号B、入口大门的高度和宽度C、外墙各主要部位的标高D、建筑物两端的定位轴线及其编号E、文字说明外墙面装修的材料及其做法6、墙身详图要表明（ ABDE)A、墙角的做法 B、梁、板等构件的位置 C、大梁的配筋 D、构件表面的装饰E、墙身定位轴线第三节 结构施工图1、梁平法施工图注写方式有（ AD ）注写方式。A、平面 B、立面 C、剖面 D、截面 E、列表2、结构施工图的组成有（ ABD ）A、结构设计说明 B、结构平面图 C、基础平面图D、结构详图 E、楼层平面图3、柱平法施工图注写方式有（ DE ）注写方式.A、平面 B、立面 C、剖面 D、截面 E、列表4、平面注写包括( AC ）标注方式。A、集中 B、个别 C、原位 D、部分 E、分别5、结构平面图有（ ACD ）A、基础平面图 B、底层结构平面布置图C、楼层结构平面布置图D、屋面结构平面布置图E、楼梯结构平面图6、配筋图画法规定有( CDE )等内容。A、构件外形尺寸由粗实线表示B、用细实线绘制钢筋C、钢筋断面由黑圆点表示D、要注出钢筋根数、级别、直径E、箍筋可不注出根数,但要标出间距7、条形基础详图上标注的内容有( BCDE )A、定位轴线 B、施工做法 C、标高尺寸 D、材料符号 E、构造尺寸8、钢筋标注6200(2）中，以下说法正确的是（ ACDE ）A、为直径符号，且表示该钢筋为I级 B、6代表钢筋根数 C、为间距符号D、200代表钢筋间距为200mm E、（2）代表双肢箍筋一、单选题：第一节 房屋建筑工程图的基本知识1、详图索引符号中的圆圈直径是（ C )。A、14mmB、12mmC、10mmD、8mm2、对于（ A ），一般用分轴线表达其位置.A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（ C ）表示.A、细实线 B、粗实线 C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（ D ）A、O B、I C、Z D、以上全部5、相对标高的零点正确的注写方式为( C)A、+0。000 B、0。000 C、0.000 D、无规定第二节 建筑施工图1、关于建筑平面图的图示内容，以下说法错误的是( B ）A、表示内外门窗位置及编号 B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高 D、画出室内设备和形状2、建施首页图没有（ D ）A、图纸目录 B、设计说明 C、总平面图 D、工程做法表3、建筑剖面图一般不需要标注（ C )等内容。A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度4、下列（ A )必定属于总平面表达的内容。A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高5、建筑平面图不包括（ A ）A、基础平面图 B、首层平面图 C、标准层平面图 D、屋顶平面图6、以下( C ）不属于建筑立面图图示的内容A、外墙各主要部位标高 B、详图索引符号C、散水构造做法 D、建筑物两端定位轴线7、总平面图中,高层建筑宜在图形内右上角以（ B )表示建筑物层数A、点数 B、数字 C、点数或数字 D、文字说明8、建筑立面图不能用（ A )进行命名A、建筑位置 B、建筑朝向 C、建筑外貌特征 D、建筑首尾定位轴线9、外墙装饰材料和做法一般在( D ）上表示。A、首页图 B、平面图 C、立面图 D、剖面图10、剖面图中，标注在装修后的构件表面的标高是（ C )A、结构标高 B、相对标高C、建筑标高 D、绝对标高11、在建筑施工图的平面图中,M一般代表的是（ B ）。A、窗 B、门 C、柱 D、预埋件12、室外散水应在（ A ）中画出.A、底层平面图 B、标准层平面图C、顶层平面图 D、屋顶平面图13、用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋后，移去上面部分，对剩下部分向H面做正投影，称为（ B ）A、立面图 B、剖面图C、建筑平面图 D、详图14、剖面图剖切线位置及投影方向应在（ A )画出A、底层平面图 B、标准层平面图C、顶层平面图 D、屋顶平面图15、墙身详图应按剖面图的画法绘制，被剖切到的结构墙体用（ B )绘制A、细实线 B、粗实线 C、 虚线 D、细点划线16、墙身详图不表明的内容是( A ）A、墙脚的做法 B、梁、板等构件的位置 C、大梁的配筋 D、墙身定位轴线17、假想一个或一个以上的铅垂平面剖切房屋,所得到的剖面图称为( D )A、底层平面图 B、标准层平面图C、顶层平面图 D、建筑剖面图18、楼地面、屋顶的构造层次和做法应在（ B ）中标注。A、首页图 B、平面图C、立面图 D、剖面图5
