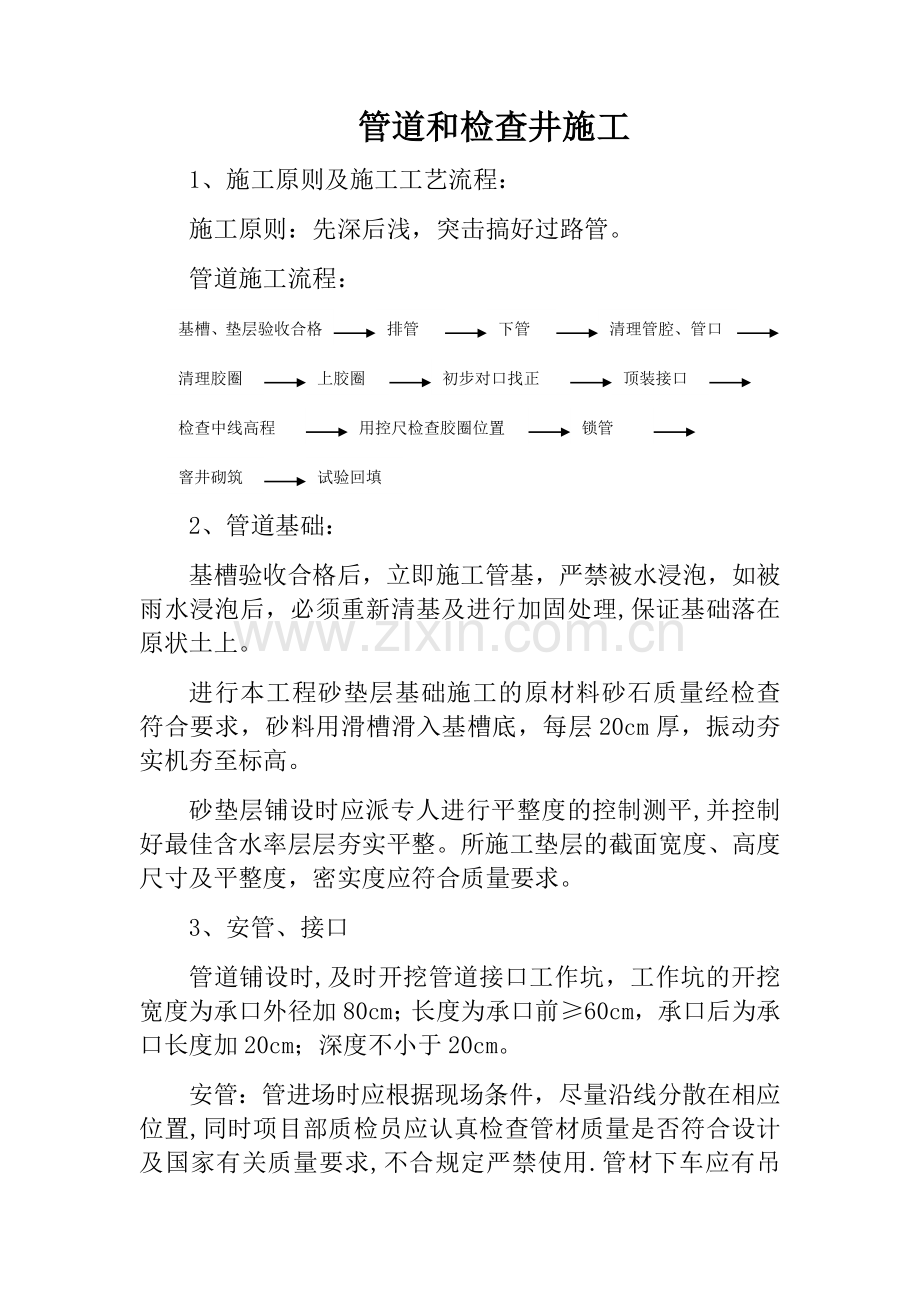

管道和检查井施工.doc

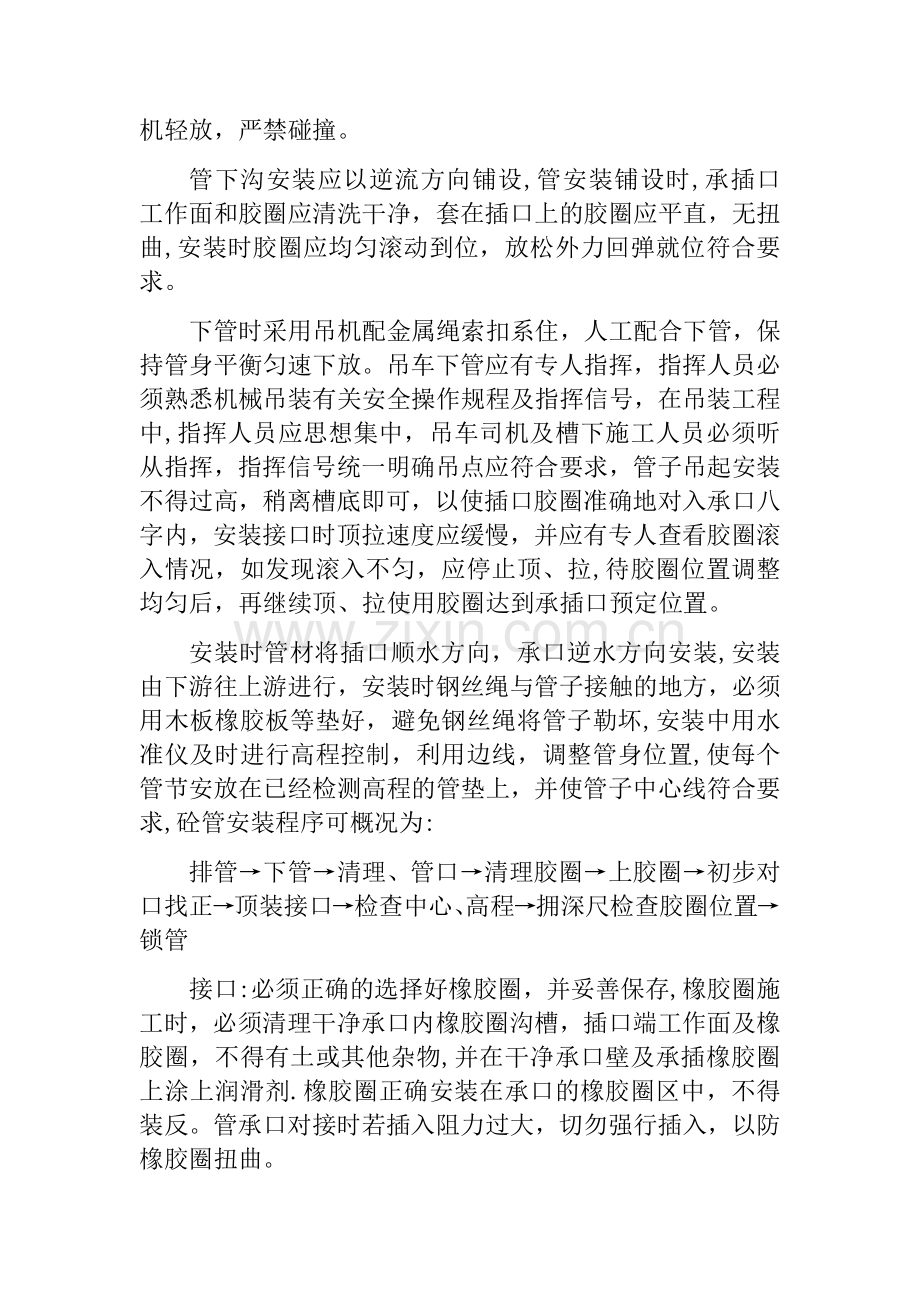

管道和检查井施工1、施工原则及施工工艺流程：施工原则：先深后浅，突击搞好过路管。管道施工流程：清理管腔、管口下管排管基槽、垫层验收合格顶装接口初步对口找正上胶圈清理胶圈锁管用控尺检查胶圈位置检查中线高程试验回填窨井砌筑2、管道基础：基槽验收合格后，立即施工管基，严禁被水浸泡，如被雨水浸泡后，必须重新清基及进行加固处理,保证基础落在原状土上。进行本工程砂垫层基础施工的原材料砂石质量经检查符合要求，砂料用滑槽滑入基槽底，每层20cm厚，振动夯实机夯至标高。砂垫层铺设时应派专人进行平整度的控制测平,并控制好最佳含水率层层夯实平整。所施工垫层的截面宽度、高度尺寸及平整度，密实度应符合质量要求。3、安管、接口管道铺设时,及时开挖管道接口工作坑，工作坑的开挖宽度为承口外径加80cm；长度为承口前60cm，承口后为承口长度加20cm；深度不小于20cm。安管：管进场时应根据现场条件，尽量沿线分散在相应位置,同时项目部质检员应认真检查管材质量是否符合设计及国家有关质量要求,不合规定严禁使用.管材下车应有吊机轻放，严禁碰撞。管下沟安装应以逆流方向铺设,管安装铺设时,承插口工作面和胶圈应清洗干净，套在插口上的胶圈应平直，无扭曲,安装时胶圈应均匀滚动到位，放松外力回弹就位符合要求。下管时采用吊机配金属绳索扣系住，人工配合下管，保持管身平衡匀速下放。吊车下管应有专人指挥，指挥人员必须熟悉机械吊装有关安全操作规程及指挥信号，在吊装工程中,指挥人员应思想集中，吊车司机及槽下施工人员必须听从指挥，指挥信号统一明确吊点应符合要求，管子吊起安装不得过高，稍离槽底即可，以使插口胶圈准确地对入承口八字内，安装接口时顶拉速度应缓慢，并应有专人查看胶圈滚入情况，如发现滚入不匀，应停止顶、拉,待胶圈位置调整均匀后，再继续顶、拉使用胶圈达到承插口预定位置。安装时管材将插口顺水方向，承口逆水方向安装,安装由下游往上游进行，安装时钢丝绳与管子接触的地方，必须用木板橡胶板等垫好，避免钢丝绳将管子勒坏,安装中用水准仪及时进行高程控制，利用边线，调整管身位置,使每个管节安放在已经检测高程的管垫上，并使管子中心线符合要求,砼管安装程序可概况为:排管下管清理、管口清理胶圈上胶圈初步对口找正顶装接口检查中心、高程拥深尺检查胶圈位置锁管接口:必须正确的选择好橡胶圈，并妥善保存,橡胶圈施工时，必须清理干净承口内橡胶圈沟槽，插口端工作面及橡胶圈，不得有土或其他杂物,并在干净承口壁及承插橡胶圈上涂上润滑剂.橡胶圈正确安装在承口的橡胶圈区中，不得装反。管承口对接时若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。橡胶圈施工好，应逐个检查安装是否正常，不得有割裂。破损、气泡、大飞边等缺陷,粘接要牢固，不得有凹凸不平现象,最后必须做好所施工的橡胶圈检查试验工作，不合格应重接。特别是予应力管胶圈应紧靠小台，不出现上台、闷鼻、麻花、跳井等现象。其橡胶圈粘接后所作的拉力试验，符合规范要求。橡胶圈施工好后,采用1：2水泥砂浆灌缝。管道铺设安装施工注意事项：管道铺设时采用汽车吊吊管下管，下管前认真清理检查管道承插口内橡胶圈圈槽，插口端及橡胶圈，管身位置利用边线调整，使管中心线符合设计标准。管道安装和铺设工程中断时，用盖堵将管口封闭，防止杂物进入。5、检查砼井基础施工检查井砌筑参照06MS201-3P123，井盖新型复合材料井盖座和重型防偷铸铁井盖座，井盖图案应符合部门的要求。本工程检查井基础为现浇钢筋砼基础，基础中配置12150（双向）钢筋网片.井基础采用木模板，利用基槽壁支撑，钢筋采用集中加工，绑扎成型运至现场。基础施工时，不得扰动持力层,遇土质较差区段应及时与设计、监理工程师联系,采取措施处理好。基础砼由试验室根据设计配合比和原材料的性能调配出符合要求的施工配合比，由监理工程师审批同意，交工地搅拌站进行砼拌制,翻斗车或手拖车运至现场,溜槽下料,机械振捣施工，并严格控制好钢筋保护层。6、井施工及井座、井盖的防盗措施沿管道中心定出窨井中心位置，认真做好窨井砼基础钢筋配置加固工作，井基础与管道基础同时施工，井钢筋位置安放准确、绑扎牢固，保护层厚度满足3厘米,砼振捣密实。管头与窨井连接部位，必须全部认真凿毛、清洗,节点做好符合设计要求。施工中注意砌筑时要接槎正确,砂浆饱满,砌筑圆顺.井内流槽应平顺圆滑,不得有建筑垃圾等杂物。 窨井的井座、井盖施工时采用钢纤维混凝土带肋井盖座，以确保井座、井盖完整无损，安装平衡牢靠,位置正确、美观。特别注意：为确保施工后的窨井在铁爬梯处不渗漏水，在砌筑窨井时，用砂浆精心将爬梯埋固好,不得事后凿洞补装，砂浆未凝固前不得踩踏受震动.施工时，工地将焊制配备好专用铁爬梯，供施工操作人员上下窨井.检查井预留支管随砌随要，预留管的管径、方向、标高符合设计要求，支管超挖部分用C10砼填实。井盖、井座安装时，严格按设计要求控制高程、坐浆饱满安装平稳。7、管基回填：管道闭水试验前，除接口外，管道两侧及管顶以上回填高度不应小于0。5m,水压试验合格后，应及时回填沟槽的其余部分。管道施工完成并经检验合格后，沟槽应及时回填，回填前应清除沟槽中杂物，并排除积水，不得在有积水的情况下回填。管底至管中心采用原土对称分层回填，严禁单侧回填，回填土每层虚铺厚度25，压实度不小于90%。当回填土含水量高且不具备降低含水量条件时，应回填石灰土、砂、沙砾等材料以大道设计压实度要求。绿化带及农田内管道顶部以上高为50,宽为管道结构外源范围内压实度为85%,表层50内不宜压实，应将表面平整后预留沉降缝，其余部位为90%(轻型击实标准)。位于道路范围按给水排水管道工程施工及验收规范GB502682008中4。6.3条规定。沟槽回填时，管道两侧及管顶30范围内不得含有大于500砾石、碎砖等坚硬物质及各类有关物质。管道回填时基槽两侧同时进行，以免填土的侧压力破坏管体和窨井的稳固，回填土料中不得有草根等有机物质，管道胸腔及管顶以上50cm以内回填土采用人工夯填，人工夯实时面层厚度为20cm。管道以上0.51.5m回填土，每20cm一层采用电动夯夯实，每层夯击68遍,管顶以上1.5m以上每20cm一层采用压路机碾压回填，局部采用电动夯夯填；为了确保原土坡与回填土方的良好衔接,应将原土坡挖成20cm台阶式。回填中应及时做好回填土的密实度检测工作,达到设计规定的压实度要求。8、水压试验：管试验压力为8KN/m2，管道水压试验的分层长度不宜大于1km。压力管道应按给水排水管道工程施工与验收规范（GB50268）的规定进行压力管道水压试验。水压试验前,施工单位应编制的试验方案，其内容应包括：后背及堵板的设计;进水管路、排气孔及排水孔的设计；加压设备、压力计的选择及安装的设计;排水疏导措施；升压分级的划分及观测制度的规定；试验管段的稳定措施和安全措施.后背应设在原状土或人工后背上，土质松软时应采取加固措施，后背墙面应平整并与管道轴线垂直。水压试验前准备工作应符合规定：试验管段所有敞口应封闭，不得有渗漏水现象；试验管段不得用闸板做堵板，应清除管道内的杂物.管道水压试验的分段长度不宜大于1Km,应作好安全防护措施，作业人员应按相关安全作业规程进行操作。预试压阶段：将管道内水压缓缓地升至试验压力并稳压30min,期间如有压力下降可注水补压，但不得高于试验压力；检查管道接口、配件等处有无漏水、损坏现象;有漏水、损坏现象时应及时停止试压，查明原因并采取相应措施后重新试压。主试验截断：停止注水补压,稳定15min后压力下降不超过设计规定压力降数值时，将试验压力降至工作压力并保持恒压30min，进行外观检查若无漏水现象，则水压试验合格。管道升压时,管道的气体应排除，升压过程中,发现弹簧压力计表针摆动、不稳，且升压较慢时,应重新排气后再升压。应分级升压,每升一级应检查后背、支墩、管身及接口，无异常现象时再继续升压。水压试验过程中,后背顶撑、管道两端严禁站人。水压试验时,严禁修补缺陷；遇有缺陷时，应做出标记，卸压后修补。管道水压试验排出的水，应及时排放至规定地点，不得影响周围环境和造成积水，并应采取措施确保人员、交通通行和附近设施的安全。试压合格后,及时回填。
