临水设计
一、 设计依据
1．《建筑设计防火规范》（GBJ16－87)
2．北京市现行的消防管理办法：《北京市建设工程施工现场消防安全管理办法》
3．结构专业提供的施工现场平面布置图及给水要求
二、 临时用水设计内容
1、施工现场消防、生产及生活临时设施给水设计.
施工现场临时设施排水 (不包括降水时的排水) 设计。
三、临时用水设计方案：
1、临时用水水源设计：
本工程临时用水接自由现场北侧原有厂区内市政管引出，引入干管选用DN150给水铸铁管，引入现场后加水表计量，水表井的做法参见临水系统图，并详见华北标91SB-给-12。
2、 消火栓系统用水量：
本工程设计同一时间内火灾发生次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为20L/S，消火栓系统总用水量为35L/S.
3、 室内、外消火栓系统设计：
室外消火栓设计采用低压消防给水系统,平时管网内水压较低,仅满足施工生产用水即可,当火场灭火时，水枪所需压力，由消防车产生。
给水干管各处按用水点需要预留甩口及引入建筑物内，并按不小于100 m的间距布置6个室外地下式消火栓，消火栓规格为SX100－1。6，具体安装方法参见华北标“室外地下式消火栓安装图”。
室内消火栓系统设计采用高压消防给水系统，并分区供水.在施工现场正南建临时消防水泵房,泵房内设消防贮水池供吸水，然后分别供给消防管网及生产用水。泵房内设两台消防水变频泵(一用一备)，两台生产变频水泵。低区供水系统经减压阀减压后供给，消火栓系统简图详见临水系统图.

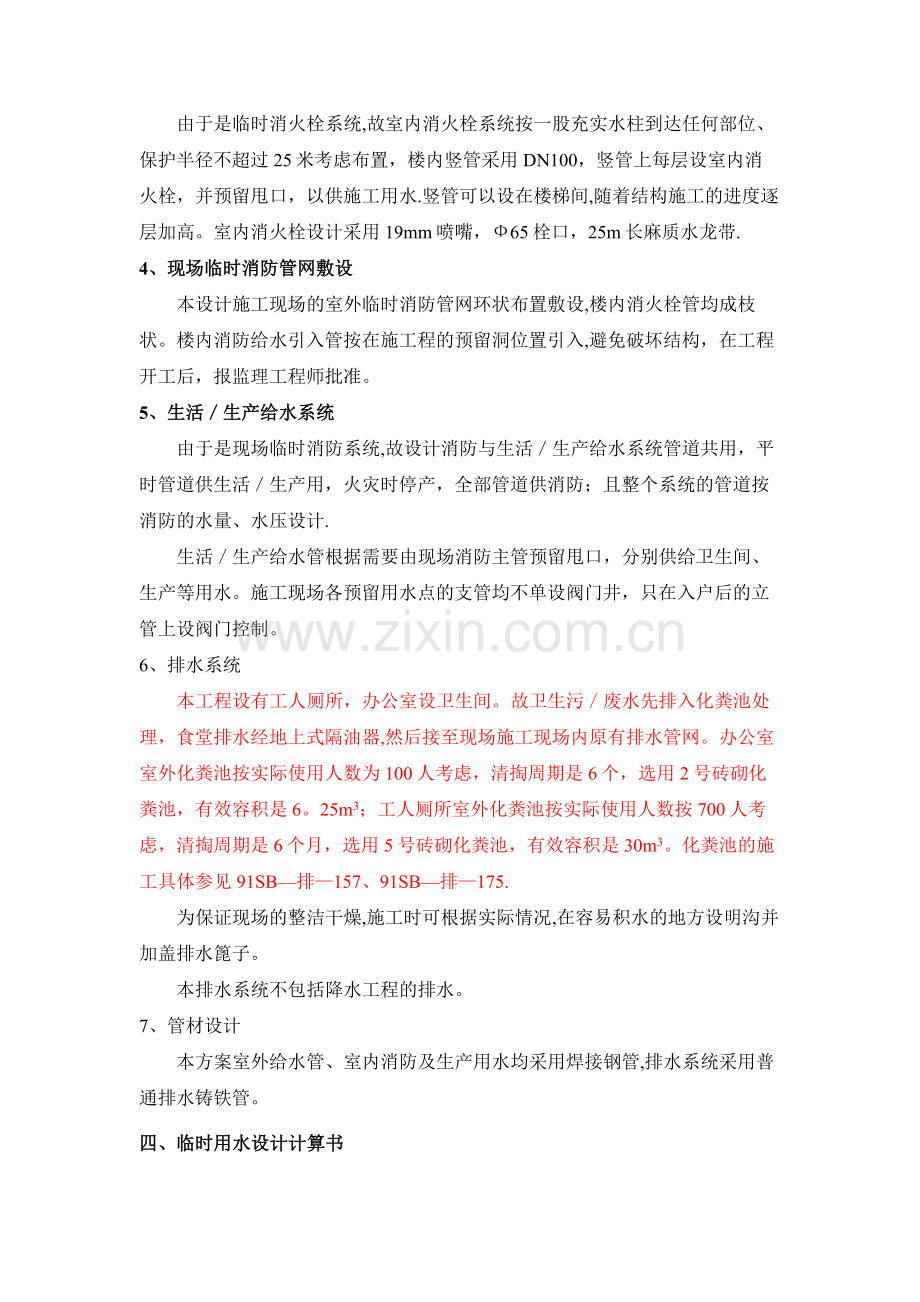

由于是临时消火栓系统,故室内消火栓系统按一股充实水柱到达任何部位、保护半径不超过25米考虑布置，楼内竖管采用DN100，竖管上每层设室内消火栓，并预留甩口，以供施工用水.竖管可以设在楼梯间,随着结构施工的进度逐层加高。室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带.
4、现场临时消防管网敷设
本设计施工现场的室外临时消防管网环状布置敷设,楼内消火栓管均成枝状。楼内消防给水引入管按在施工程的预留洞位置引入,避免破坏结构，在工程开工后，报监理工程师批准。
5、生活／生产给水系统
由于是现场临时消防系统,故设计消防与生活／生产给水系统管道共用，平时管道供生活／生产用，火灾时停产，全部管道供消防；且整个系统的管道按消防的水量、水压设计.
生活／生产给水管根据需要由现场消防主管预留甩口，分别供给卫生间、生产等用水。施工现场各预留用水点的支管均不单设阀门井，只在入户后的立管上设阀门控制。
6、排水系统
本工程设有工人厕所，办公室设卫生间。故卫生污／废水先排入化粪池处理，食堂排水经地上式隔油器,然后接至现场施工现场内原有排水管网。办公室室外化粪池按实际使用人数为100人考虑，清掏周期是6个，选用2号砖砌化粪池，有效容积是6。25m3；工人厕所室外化粪池按实际使用人数按700人考虑，清掏周期是6个月，选用5号砖砌化粪池，有效容积是30m3。化粪池的施工具体参见91SB—排—157、91SB—排—175.
为保证现场的整洁干燥,施工时可根据实际情况,在容易积水的地方设明沟并加盖排水篦子。
本排水系统不包括降水工程的排水。
7、管材设计
本方案室外给水管、室内消防及生产用水均采用焊接钢管,排水系统采用普通排水铸铁管。
四、临时用水设计计算书
1、水量确定：
现场生产施工用水量,按工程高峰用水量计算约为Q1=8。16 L/S
施工机械用水量Q2，因无特殊用水机械,故从略不计
施工现场生活用水量Q3，按高峰1500人计算：
Q3=（P1*N3*K4)/（t＊8*3600)
=1500*40＊1.5/1.5*8*3600
=2.08L/S
施工现场不设生活区 ，故Q4从略不计。
室外消防用水量Q5同时发生火灾2次用水量按15L/S，室内消防用水量按20 L/S，总消防用水量为35 L/S.
总用水量Q：按照Q1+Q2+Q3+ Q4=8。16+2.08=10.24 L/S<35 L/S
固取总用水量为35 L/S
则Q = Q 5*1。1=35＊1.1=38.5L/S
2、消防给水主管管径的确定：
本工程室外消防用水量为15L/S，室内消防用水量为20L/S，现场消防用水总量为35L/S。
d=（4Q/π*υ＊1000）—1/2
取υ=2.5M/S，当Q=38.5 L/S
d=（4＊38.5/3。14*2.5*1000）—1/2
=(0。0196）—1/2
=0。14m
室外消防管取管径DN150可以满足施工及消防需要。
取υ=2。6M/S，当Q=20 L/S
d=（4*20/3.14*2。5*1000）-1/2
=（0.0098）-1/2
=0.099m
楼内的立管管径采用DN100.
3、水泵的选择
(1）室内水泵扬程计算如下:
根据室内消防加压泵流量20L/S,建筑物高度按100米考虑，扬程计算如下:
Ｈ＝Ｈ１＋Ｈ２＋Ｈ３
Ｈ１＝100
Ｈ２＝Ｈ１x10％＝10
Ｈ3＝13
Ｈ＝100+10+13 =123m
室内生产加压加压泵流量8.16L/S，建筑物高度按100米考虑，扬程计算如下:
Ｈ＝Ｈ１＋Ｈ２＋Ｈ３
Ｈ２＝Ｈ１x10%＝10
Ｈ3＝2
Ｈ＝100+10+2 =112m
（2）水泵选型
根据以上计算，室内消防施工用水加压泵的流量20 L/S,扬程123米，设计选用DL型立式多级分段式离心泵:100DLX6，该立式泵转速为1450r／min,电机功率为55KW，扬程130。2米，；生活水泵施工用水加压泵8。16 L/S,扬程112米，设计选用DL型立式多级分段式离心泵：50DLX10两台，该立式泵转速为1450r／min，电机功率为11KW。
五、临时用水系统的维护与管理：
1、施工时应注意保证消防管路畅通，消火栓箱内设施完备且箱前道路畅通,无阻塞或堆放杂物.
2、施工用水及消防竖管、楼内排水管在上层楼板浇注前应及时接高，并按每施工两层时接高两层进行。
3、现场平面应及时清扫,保证干净、无积水。
4、地下室用水应严格管理制度，有渗漏水时应及时排出.
附图：临水平面图
临水系统图
