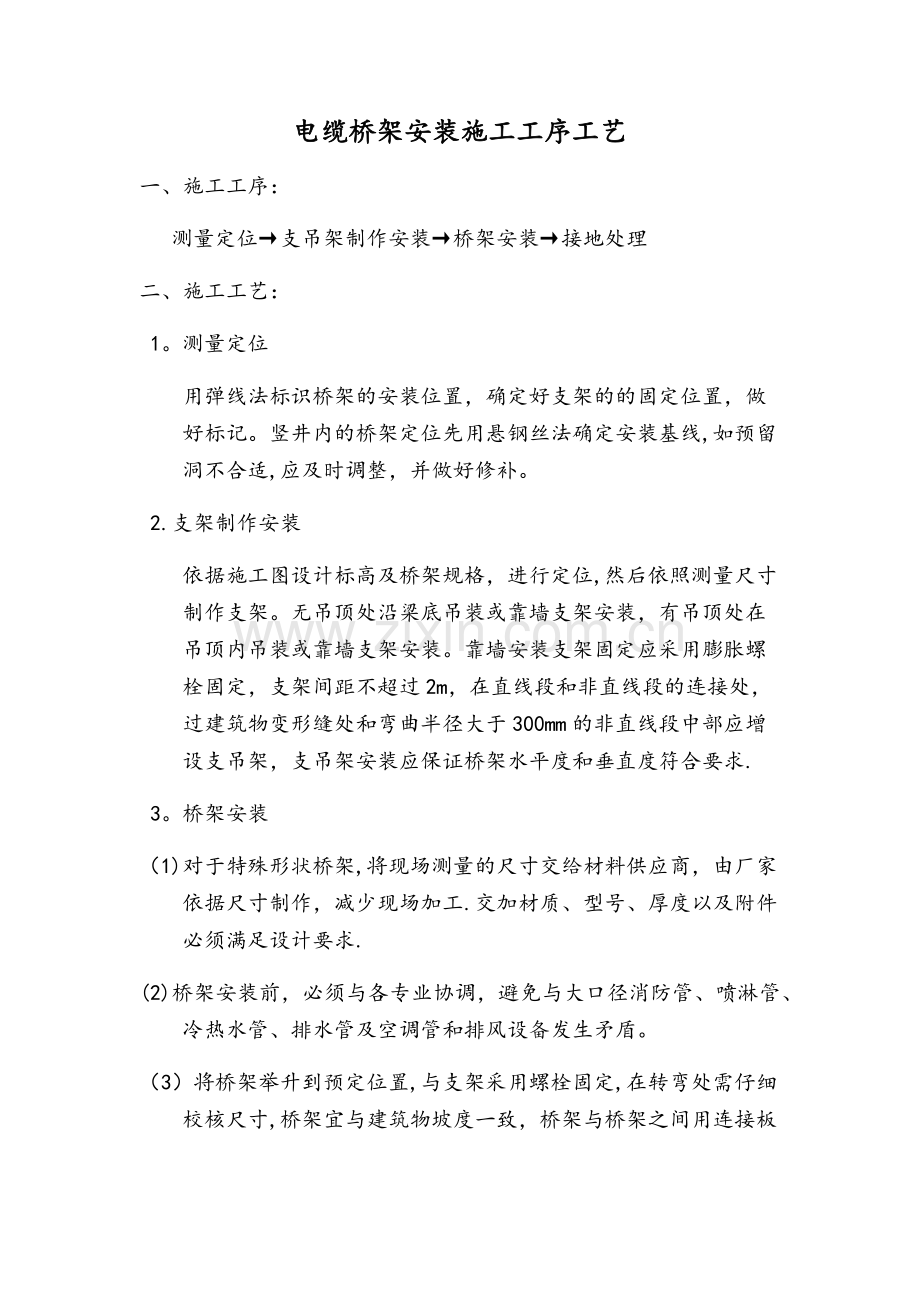

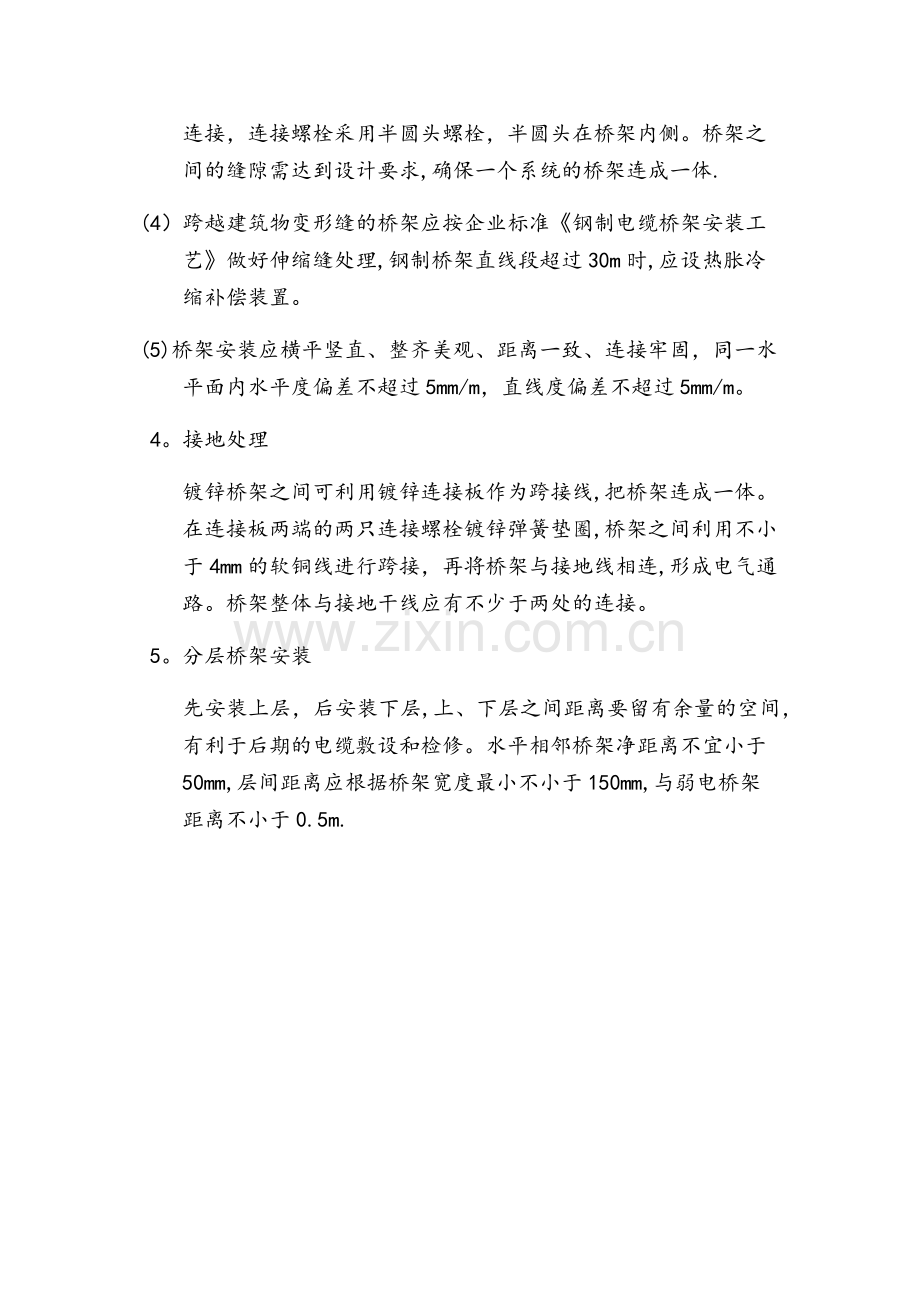

电缆桥架安装施工工序工艺
一、施工工序：
测量定位→支吊架制作安装→桥架安装→接地处理
二、施工工艺：
1。测量定位
用弹线法标识桥架的安装位置，确定好支架的的固定位置，做好标记。竖井内的桥架定位先用悬钢丝法确定安装基线,如预留洞不合适,应及时调整，并做好修补。
2.支架制作安装
依据施工图设计标高及桥架规格，进行定位,然后依照测量尺寸制作支架。无吊顶处沿梁底吊装或靠墙支架安装，有吊顶处在吊顶内吊装或靠墙支架安装。靠墙安装支架固定应采用膨胀螺栓固定，支架间距不超过2m，在直线段和非直线段的连接处，过建筑物变形缝处和弯曲半径大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度和垂直度符合要求.
3。桥架安装
（1)对于特殊形状桥架,将现场测量的尺寸交给材料供应商，由厂家依据尺寸制作，减少现场加工.交加材质、型号、厚度以及附件必须满足设计要求.
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调管和排风设备发生矛盾。
（3）将桥架举升到预定位置,与支架采用螺栓固定,在转弯处需仔细校核尺寸,桥架宜与建筑物坡度一致，桥架与桥架之间用连接板连接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间的缝隙需达到设计要求,确保一个系统的桥架连成一体.
(4）跨越建筑物变形缝的桥架应按企业标准《钢制电缆桥架安装工艺》做好伸缩缝处理,钢制桥架直线段超过30m时,应设热胀冷缩补偿装置。
(5)桥架安装应横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
4。接地处理
镀锌桥架之间可利用镀锌连接板作为跨接线,把桥架连成一体。在连接板两端的两只连接螺栓镀锌弹簧垫圈,桥架之间利用不小于4mm的软铜线进行跨接，再将桥架与接地线相连,形成电气通路。桥架整体与接地干线应有不少于两处的连接。
5。分层桥架安装
先安装上层，后安装下层,上、下层之间距离要留有余量的空间，有利于后期的电缆敷设和检修。水平相邻桥架净距离不宜小于50mm,层间距离应根据桥架宽度最小不小于150mm,与弱电桥架距离不小于0.5m.
