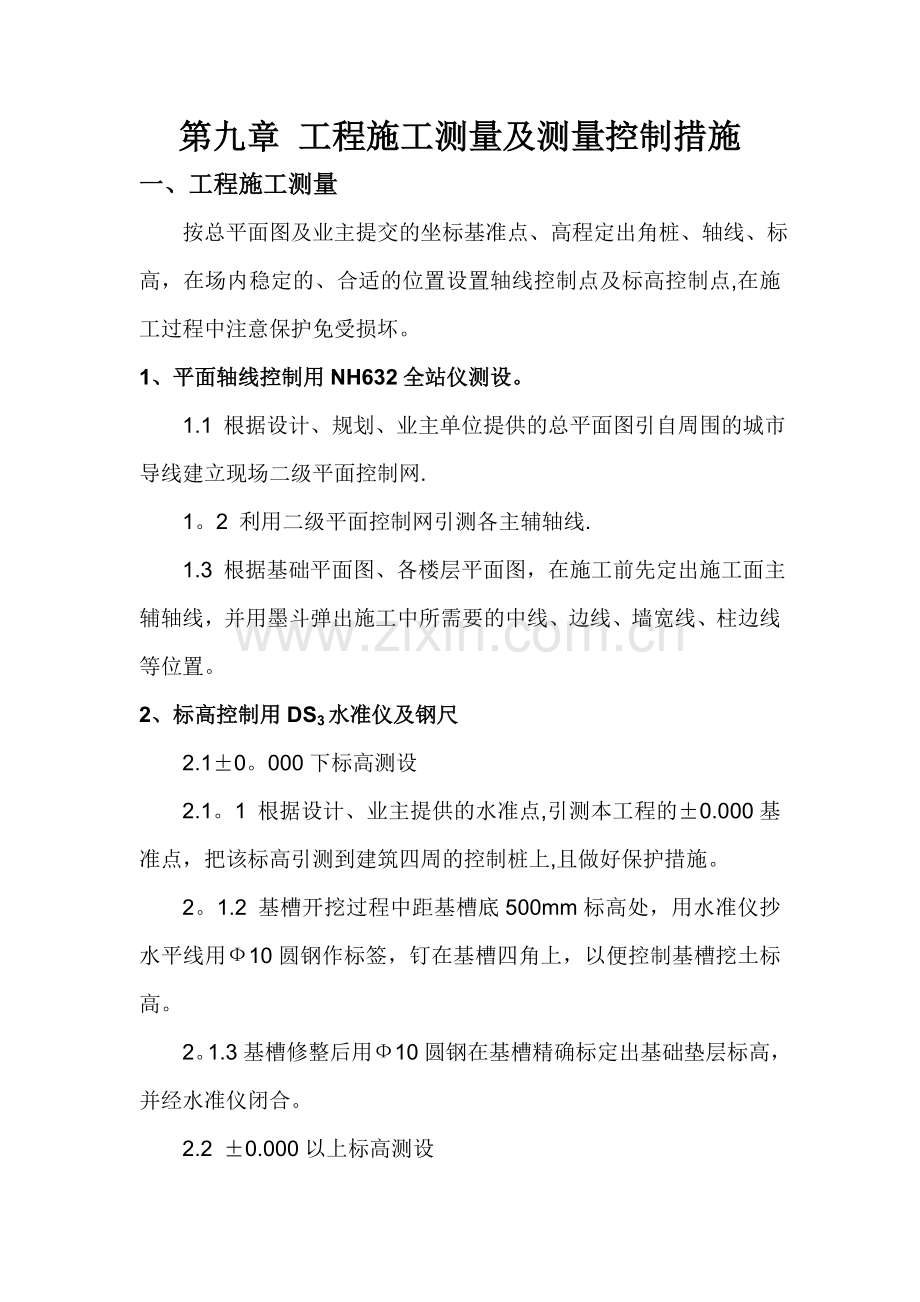

第九章 工程施工测量及测量控制措施
一、工程施工测量
按总平面图及业主提交的坐标基准点、高程定出角桩、轴线、标高，在场内稳定的、合适的位置设置轴线控制点及标高控制点,在施工过程中注意保护免受损坏。
1、平面轴线控制用NH632全站仪测设。
1.1 根据设计、规划、业主单位提供的总平面图引自周围的城市导线建立现场二级平面控制网.
1。2 利用二级平面控制网引测各主辅轴线.
1.3 根据基础平面图、各楼层平面图，在施工前先定出施工面主辅轴线，并用墨斗弹出施工中所需要的中线、边线、墙宽线、柱边线等位置。
2、标高控制用DS3水准仪及钢尺
2.1±0。000下标高测设
2.1。1 根据设计、业主提供的水准点,引测本工程的±0.000基准点，把该标高引测到建筑四周的控制桩上,且做好保护措施。
2。1.2 基槽开挖过程中距基槽底500mm标高处，用水准仪抄水平线用Ф10圆钢作标签，钉在基槽四角上，以便控制基槽挖土标高。
2。1.3基槽修整后用Ф10圆钢在基槽精确标定出基础垫层标高，并经水准仪闭合。
2.2 ±0.000以上标高测设

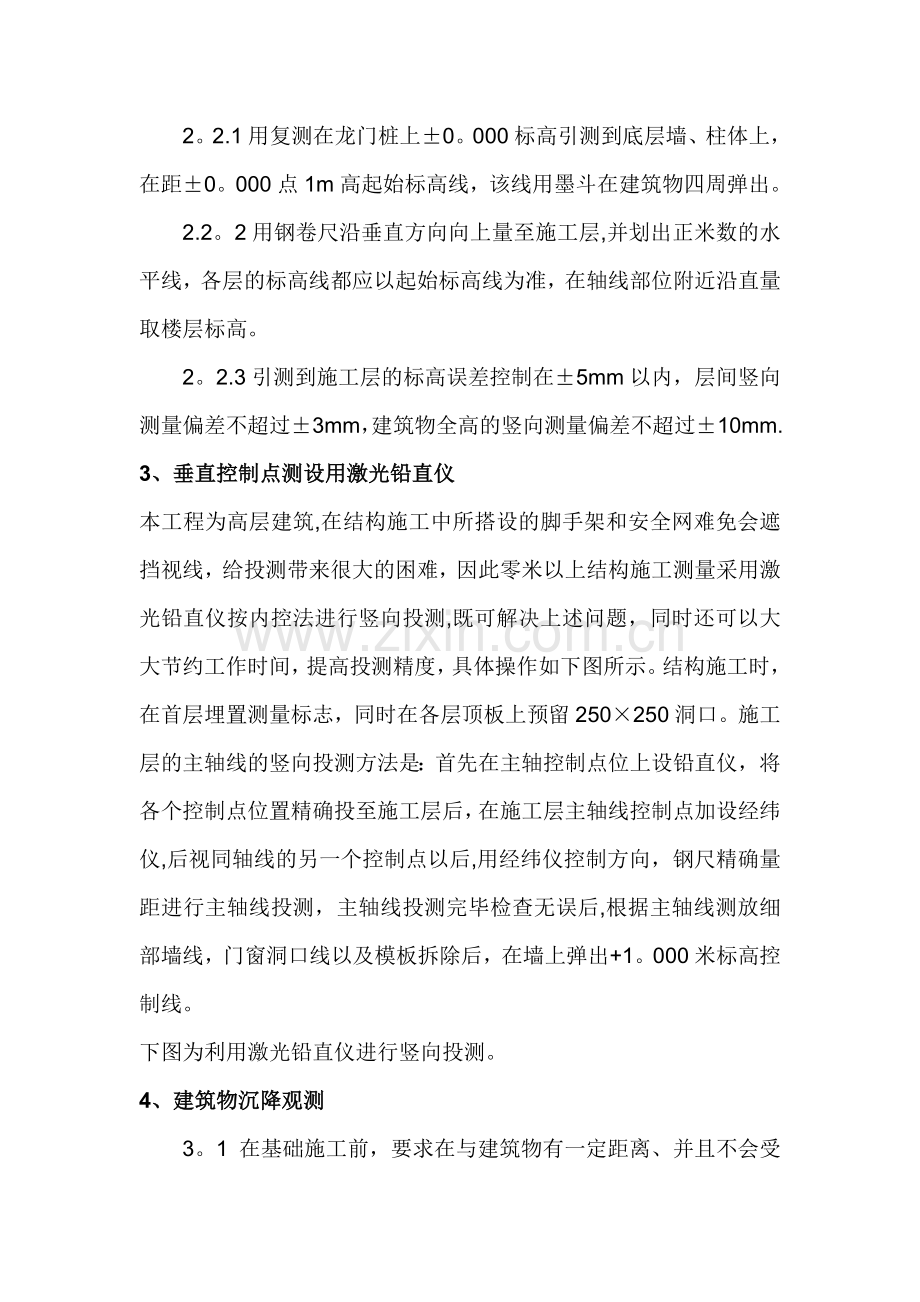

2。2.1用复测在龙门桩上±0。000标高引测到底层墙、柱体上，在距±0。000点1m高起始标高线，该线用墨斗在建筑物四周弹出。
2.2。2用钢卷尺沿垂直方向向上量至施工层,并划出正米数的水平线，各层的标高线都应以起始标高线为准，在轴线部位附近沿直量取楼层标高。
2。2.3引测到施工层的标高误差控制在±5mm以内，层间竖向测量偏差不超过±3mm，建筑物全高的竖向测量偏差不超过±10mm.
3、垂直控制点测设用激光铅直仪
本工程为高层建筑,在结构施工中所搭设的脚手架和安全网难免会遮挡视线，给投测带来很大的困难，因此零米以上结构施工测量采用激光铅直仪按内控法进行竖向投测,既可解决上述问题，同时还可以大大节约工作时间，提高投测精度，具体操作如下图所示。结构施工时，在首层埋置测量标志，同时在各层顶板上预留250×250洞口。施工层的主轴线的竖向投测方法是：首先在主轴控制点位上设铅直仪，将各个控制点位置精确投至施工层后，在施工层主轴线控制点加设经纬仪,后视同轴线的另一个控制点以后,用经纬仪控制方向，钢尺精确量距进行主轴线投测，主轴线投测完毕检查无误后,根据主轴线测放细部墙线，门窗洞口线以及模板拆除后，在墙上弹出+1。000米标高控制线。
下图为利用激光铅直仪进行竖向投测。
4、建筑物沉降观测
3。1 在基础施工前，要求在与建筑物有一定距离、并且不会受周围环境、工程施工与土体扰动影响处（较隐蔽处）设沉降观测对照点,并测出点的高程数据.
3。2 待底层柱子制模时,按设计要求在柱外侧埋设沉降观察点，拆模后进行第一次初始数据的测量，做好记录并对埋设点进行保护措施，以防止碰击而使数据失真。
3。3沉降观测是测量建筑物随施工时间和使用时间推移而发生的沉降变化的工作，是一项较长期的观测工作。为确保观测成果的准确性按规范做到：
a、固定专职人员观测和整理观测结果。
b、固定使用经计量检测合格的专用仪器和工具。
c、使用固定的水准控制点和沉降观测点。
d、固定观测路线.
e、每次观测均采用环形闭合法进行检查同一观测点的两次观测之差不得大于1mm.
f、沉降观测的次数和时间。第一次观测在观测点安设稳固后及时进行。以后每加高一层观测一次。当建筑物突然发生大量沉降、不均匀沉降或严重裂缝时，要立即逐日的连续观测，有裂缝时对裂缝进行观测。
二、测量控制措施
1、每天作业面平面放好样后,测定标高必须经作业人员自复,然后由项目部技术部门复核，最后报公司质安科有关科员(会同监理部门）复核无误后,方可进入下道工序施工.
2、各作业面测量工作前必须做好书面技术交底工作。
3、各作业面测量作业完成并经审核无误后，及时做好资料签证工作，及时收集整理归档.
