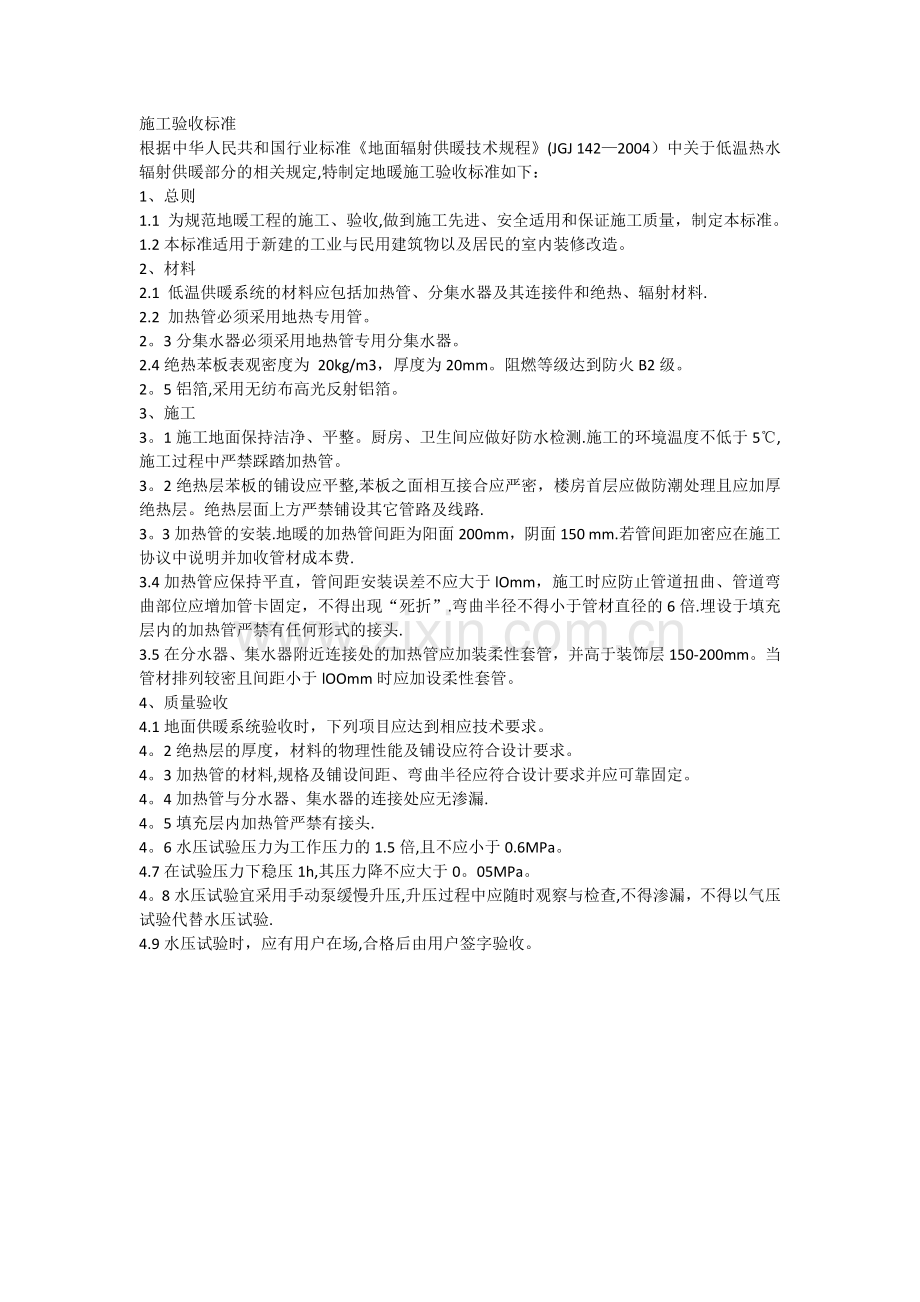

地暖施工验收标准.doc

施工验收标准
根据中华人民共和国行业标准《地面辐射供暖技术规程》(JGJ 142—2004）中关于低温热水辐射供暖部分的相关规定,特制定地暖施工验收标准如下：
1、总则
1.1 为规范地暖工程的施工、验收,做到施工先进、安全适用和保证施工质量，制定本标准。
1.2本标准适用于新建的工业与民用建筑物以及居民的室内装修改造。
2、材料
2.1 低温供暖系统的材料应包括加热管、分集水器及其连接件和绝热、辐射材料.
2.2 加热管必须采用地热专用管。
2。3分集水器必须采用地热管专用分集水器。
2.4绝热苯板表观密度为 20kg/m3，厚度为20mm。阻燃等级达到防火B2级。
2。5铝箔,采用无纺布高光反射铝箔。
3、施工
3。1施工地面保持洁净、平整。厨房、卫生间应做好防水检测.施工的环境温度不低于5℃,施工过程中严禁踩踏加热管。
3。2绝热层苯板的铺设应平整,苯板之面相互接合应严密，楼房首层应做防潮处理且应加厚绝热层。绝热层面上方严禁铺设其它管路及线路.
3。3加热管的安装.地暖的加热管间距为阳面200mm，阴面150 mm.若管间距加密应在施工协议中说明并加收管材成本费.
3.4加热管应保持平直，管间距安装误差不应大于lOmm，施工时应防止管道扭曲、管道弯曲部位应增加管卡固定，不得出现“死折”.弯曲半径不得小于管材直径的6倍.埋设于填充层内的加热管严禁有任何形式的接头.
3.5在分水器、集水器附近连接处的加热管应加装柔性套管，并高于装饰层150-200mm。当管材排列较密且间距小于lOOmm时应加设柔性套管。
4、质量验收
4.1地面供暖系统验收时，下列项目应达到相应技术要求。
4。2绝热层的厚度，材料的物理性能及铺设应符合设计要求。
4。3加热管的材料,规格及铺设间距、弯曲半径应符合设计要求并应可靠固定。
4。4加热管与分水器、集水器的连接处应无渗漏.
4。5填充层内加热管严禁有接头.
4。6水压试验压力为工作压力的1.5倍,且不应小于0.6MPa。
4.7在试验压力下稳压1h,其压力降不应大于0。05MPa。
4。8水压试验宜采用手动泵缓慢升压,升压过程中应随时观察与检查,不得渗漏，不得以气压试验代替水压试验.
4.9水压试验时，应有用户在场,合格后由用户签字验收。
