机电工程技术讲义.doc

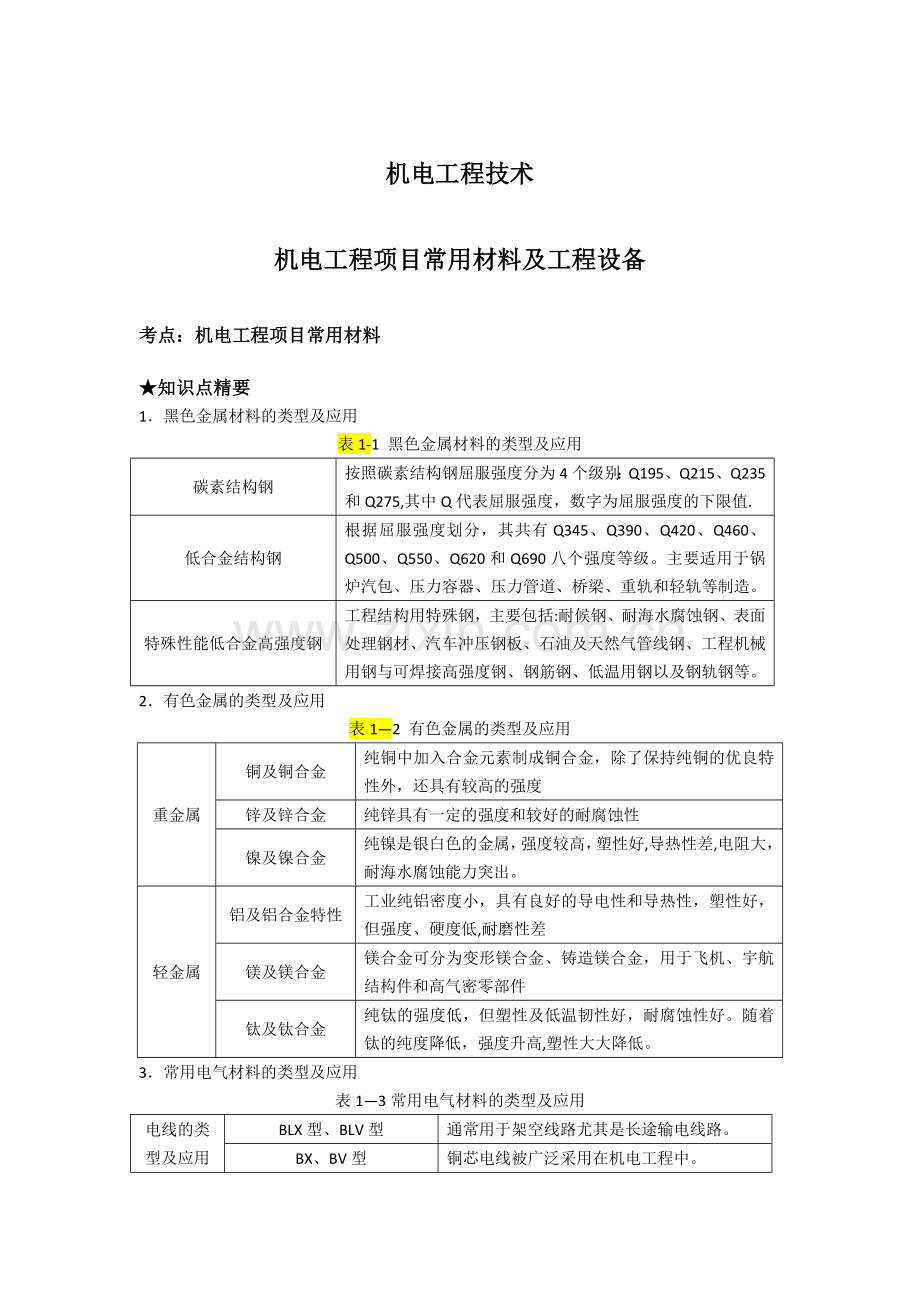

机电工程技术机电工程项目常用材料及工程设备考点：机电工程项目常用材料知识点精要1黑色金属材料的类型及应用表1-1 黑色金属材料的类型及应用碳素结构钢按照碳素结构钢屈服强度分为4个级别：Q195、Q215、Q235和Q275,其中Q代表屈服强度，数字为屈服强度的下限值.低合金结构钢根据屈服强度划分，其共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个强度等级。主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。特殊性能低合金高强度钢工程结构用特殊钢，主要包括:耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。2有色金属的类型及应用表12 有色金属的类型及应用重金属铜及铜合金纯铜中加入合金元素制成铜合金，除了保持纯铜的优良特性外，还具有较高的强度锌及锌合金纯锌具有一定的强度和较好的耐腐蚀性镍及镍合金纯镍是银白色的金属，强度较高，塑性好,导热性差,电阻大，耐海水腐蚀能力突出。轻金属铝及铝合金特性工业纯铝密度小，具有良好的导电性和导热性，塑性好，但强度、硬度低,耐磨性差镁及镁合金镁合金可分为变形镁合金、铸造镁合金，用于飞机、宇航结构件和高气密零部件钛及钛合金纯钛的强度低，但塑性及低温韧性好，耐腐蚀性好。随着钛的纯度降低，强度升高,塑性大大降低。3常用电气材料的类型及应用表13常用电气材料的类型及应用电线的类型及应用BLX型、BLV型通常用于架空线路尤其是长途输电线路。BX、BV型铜芯电线被广泛采用在机电工程中。RV型主要采用在需柔性连接的可动部位.BVV型较多地出现在家用电器内的固定接线，但型号不是常规线路用的BVV硬线，而是RVV。电缆的类型及应用VV型、YJV型适用于室内、隧道内及管道内敷设.VV22型、YJV22型能承受一定的机械外力作用但不能承受大的拉力，可直接敷设在地下。ZRYJFE型NHYJFE型可敷设在吊顶内,搞成建筑的电缆竖井内，且适应于潮湿环境.YJV32型、WDZANYJFE型内钢丝铠装、低烟无卤A级阻燃耐火电力电缆KVV型控制电缆适用于室内各种敷设方式的控制电路中4常用非金属材料的类型及应用表14 常用非金属材料的类型及应用硅酸盐材料的类型及应用水泥玻璃棉在机电安装工程中，常用于保温、保冷的各类容器、管道、通风空调管道等绝热工程。砌筑材料耐火砖和耐火材料.一般用于各类型炉窑砌筑工程陶瓷陶瓷制品：管件、阀门、管材、泵用零件、轴承等，主要用于防腐蚀工程中高分子材料的类型及应用塑料聚乙烯塑料管：无毒,可用于输送生活用水。ABS工程塑料管：耐腐蚀、耐温及耐冲击性能均优于聚氯乙烯管硬聚氯乙烯排水管及管件：硬聚氯乙烯排水管及管件用于建筑工程排水橡胶纤维油漆及涂料油漆广泛用于设备管道工程中的防锈保护高频答疑点采集1碳素结构钢、低合金结构钢、特殊性能低合金高强度钢的特点、用途有哪些?答：碳素结构钢具有良好的塑性和韧性，易于成型和焊接。机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。板材中、低压锅炉的汽包材料常为专用的锅炉碳素钢。低合金结构钢具有较好的综合力学性能。主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。高压锅炉的汽包材料常用低合金钢制造.特殊性能低合金高强度钢能够满足特殊需要的钢类.耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、油及天然气管线钢、連镐耪产汽军冲庄钢板、石油及天然气管线钢、工程机械，钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。电站锅炉钢架的立柱通常采用宽翼缘H型钢。刚性梁一般每隔3m左右装设一层,其大部分采用强度足够的工字钢制成。锅炉水冷壁和省煤器用的无缝钢管一般采用优质碳素钢管或低合金钢管.2VV、VV22、VV32、VV59电缆的特点、用途有哪些？答:VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设.VLV22型、VV22型电缆;能承受机械外力作用，但不能承受大的拉力,可敷设在地下。VLV32型、VV32型电缆：能承受机械外力作用,且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内，且适用于潮湿场所。YFLV型、YJV型电力电缆:主要是高压电力电缆,随着下标的变化与前述各型电缆相同,说明可敷设的场所。3非金属风管材料的类型及应用有哪些?答:酚醛复合风管适用于低、中压空调系统及潮湿环境,但对高压及洁净空调、酸碱性环境和防排烟系统不适用;聚氨酯复合风管低、中、高压洁净空调系统及潮湿环境,但对酸碱性环境和防排烟系统不适用;玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90以上的系统不适用；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。常见考点真题解析1锅炉的高压无缝钢管是用（）制造的.【2006】A普通碳素钢B优质碳素钢C普通低合金钢D低温合金钢E合金结构钢【答案】BDE【解析】锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管，但过热器和再热器使用的无缝钢管根据不同壁温，通常采用15CrM0或12CrlMoV等钢材.2低合金钢主要用于（)【2011】A、锅炉汽包B、压力容器C、起重机轨道D、压力管道E、高强螺栓【答案】ABCD【解析】低合金结构钢也称为低合金高强度钢，八个强度等级：Q345、Q390、Q420、Q460、Q500、Q550、Q620、Q690。用于锅炉汽包、压力容器、压力管道、桥梁、重轨、轻轨。3现场中电焊机至焊钳的连线一般不采用（)型的导线。【2009】AYJVBBXCRVDKVVEBLX【答案】ABDE【解析】（1）电线：BLX型、BLV型:铝芯电线，通常用于架空线路尤其是长途输电线路。BX、BV型：一般家庭和办公室照明通常采用RV型：铜芯软线主要采用在需柔性连接的可动部位,电焊机至焊钳的连线。BVV型。（2）电缆：VLV型、VV型电力电缆:不能受机械外力作用，室内、隧道内、管道内敷设。VLV22型、VV22型电缆:能承受机械外力作用，但不能承受大的拉力，可敷设于地下。VLV32型、VV32型电缆：能承受机械外力作用,且可承受相当大的拉力，且适用于潮湿场所。YFLV型、YJV型电力电缆:主要是高压电力电缆。KVV型控制电缆：适用于室内各种敷设方式的控制电路中。4常用的建筑排水管是(）材料。【2010】A聚四氟乙烯B聚丙烯C硬聚氯乙烯D高密度聚乙烯【答案】C【解析】常用管道及制造材料：（1）水管主要采用聚氯乙烯制作；(2）煤气管采用中、高密度聚乙烯制作;（3）热水管目前均用耐热性高的氯化聚氯乙烯或聚丁烯制造（4）聚乙烯塑料管：无毒，可用于输送生活用水.（5）ABS工程塑料管：耐腐蚀、耐温及耐冲击性能均优于聚氯乙烯管,使用温度为-2070，压力等级分为B、C、D三级。聚丙烯管（PP管)：用于流体输送。按压力分为、型，其常温下的工作压力为：型为0.4MPa、型为0。6MPa、型为0。8MPa。硬聚氯乙烯排水管及管件:硬聚氯乙烯排水管及管件用于建筑工程排水。5玻璃纤维复合风管适用于()【2011】A、洁净空调系统B、酸性环境空调系统C、防排烟空调系统D、中压以下空调系统【答案】D【解析】非金属风管材料的类型及应用表15 非金属风管材料的类型及应用风管类型适用于不适用于酚醛复合风管中、低压空调系统及潮湿环境高压及洁净空调、酸碱性环境和防排烟系统聚氨酯复合风管低、中、高压洁净空调系统及潮湿环境酸碱性环境和防排烟系统玻璃纤维复合风管中压以下的空调系统洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上的系统硬聚氯乙烯风管洁净室含酸碱的排风系统复习效果自测验(一）单项选择题（每题的备选答案中只有一个最符合题意)1碳质量分数小于且接近2的钢材是（）。A低碳钢B中碳钢C高碳钢D纯铁2无机非金属硅酸盐材料包括水泥、玻璃、（）等.A橡胶B陶瓷C塑料D涂料3高压锅炉的汽包材料常用（)制造.A碳素结构钢B低合金钢C优质碳素钢D特殊钢4适应于低、中、高压洁净空调系统及潮湿环境,但对酸碱性环境和防排烟系统不适用的非金属风管材料是（）。A酚醛复合风管B聚氨酯复合风管C玻璃纤维复合风管D硬聚氯乙烯风管5机电工程施工中使用的起重机就是（）型钢制造的。AQ295BQ345CQ390DQ4606机电工程中常见的各种型钢、钢筋、钢丝等,均属于（）。A低合金结构钢B低合金高强度钢C特殊性能低合金高强度钢D碳素结构钢7机电工程现场中的电焊机至焊钳的连线多采用(）聚氯乙烯绝缘平形铜芯软线,因为电焊位置不固定，多移动.ARV型BBLX型CBLV型DBVV型8普通传统应用广泛的非金属材料是指(）.A碳化硅材料B半导体材料C铁电材料D压电材料9建筑大楼常用的排水管及管件是（）.A聚乙烯塑料管B硬聚氯乙烯C聚丙烯管（PP管）DABS工程塑料管10适用于低、中压空调系统及潮湿环境,但对高压及洁净空调、酸碱性环境和防排烟系统不适用的风管，一般用(）制成.A聚氨酯复合板材B玻璃纤维复合板材C无机玻璃钢板材D酚醛复合板材(二）多项选择题(每题的备选答案中有两个或两个以上符合题意）11板材按其材质划分有（)等A重金属板B低合金结构钢板C不锈钢板D镀锌钢薄板E普通碳素钢板12设备基础按基础的组成材料不同分为()。A素混凝土基础B钢筋混凝土基础C绝热层基础D砂垫层基础E构架式基础13疲劳断裂的特征有（）。A交变载荷作用B较大衡力作用C发生突然脆性断裂D断裂前预兆明显E断裂时应力较低14酚醛复合风管适用于()。A低、中压空调系统B潮湿环境C高压及洁净空调系统D酸碱性环境E防排烟系统15下列关于VLV型、VV型电力电缆的适应条件，叙述正确的是（）。A不能受机械外力作用B适用于室内C适用于隧道内D可敷设在地下E能承受机械外力作用三、答案与解析1C【解析】本题考核的是工程中以2%碳质量分数分类钢与生铁的分类依据和材料与含碳量间的关系.碳素钢的碳质量分数含量小于2，越接近2钢的碳质量分数越高。本题的知识点：(1)黑色金属材料是按碳质量分数不同分为生铁和钢.碳质量分数含量小于2%的为钢，碳质量分数含量大于2%为生铁。（2）合金钢按合金元素的多少，可分为低合金钢、中合金钢、高合金钢。2B【解析】无机非金属材料(一）硅酸盐材料包括水泥、玻璃、耐火材料和陶瓷.(二）高分子材料-电绝缘体、难导热体，热膨胀较大，耐热温度低，低温脆性；耐水,大多数能耐酸、碱、盐等；高分子材料有:塑料、橡胶、纤维、涂料。3B【解析】中、低压锅炉的汽包材料常为专用的锅炉碳素钢；高压锅炉的汽包材料常用低合金钢制造;锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢；特殊钢，是指具有特殊化学成分、采用特殊工艺生产、具备特殊的组织和性能、能够满足特殊需要的钢类,主要包括：耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等.4B【解析】非金属风管材料的类型有:酚醛复合板材,聚氨酯复合板材，玻璃纤维复合板材，无机玻璃钢板材，硬聚氯乙烯板材。聚氨酯复合风管低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用5B【解析】低合金结构钢也称为低合金高强度钢，按照国家标准低合金高强度结构钢GB/T15912008，根据屈服强度划分，其共有Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690八个强度等级.机电工程施工中使用的起重机就是Q345型钢制造的。6D【解析】碳素结构钢又称为普碳钢,其具有良好的塑性和韧性，易于成形和焊接,其钢号对应为Q195、Q215、Q235、Q255和Q275,使用极为广泛。例如：机电工程中常见的各种型钢、钢筋、钢丝等，优质的碳素钢还可以制成钢丝、钢绞线、圆钢、高强螺栓及预应力锚具等。7A【解析】BLX型、BLV型是铝芯电线,由于其重量轻通常用于架空线路尤其是长途输电线路。BVV型可用在电气设备内配线，较多的出现在家用电器内的固定接线.只有RV型铜芯软线主要采用在需柔性连接的可动部位。8A【解析】半导体材料、铁电材料和压电材料是特种新型的无机非金属材料主要指用氧化物、氮化物、碳化物、硼化物、硫化物、硅化物以及各种无机非金属化合物经特殊的先进工艺制成的,具有特殊性质和用途的材料。只有碳化硅材料属于广泛应用的普通传统非金属材料。9B【解析】硬聚氯乙烯排水管及管件：硬聚氯乙烯排水管及管件用于建筑工程排水,在耐化学性和耐热性能满足工艺要求的条件下，此种管材也可用于工业排水系统。10D【解析】（1）酚醛复合风管.适用于低、中压空调系统及潮湿环境,但对高压及洁净空调、酸碱性环境和防排烟系统不适用;(2）聚氨脂复合风管。低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用；(3）玻璃纤维复合风管.适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90以上的系统不适用；(4）硬聚氯乙烯风管.适用于洁净室含酸碱的排风系统.11BCDE【解析】板材通常由黑色金属打造，低合金结构钢板、不锈钢板、镀锌钢薄板和普通碳素钢板属于此类,重金属属于有色金属通常不用作板材。12ABD【解析】设备基础按组成材料分为：（1)素混凝土基础；（2)钢筋混凝土基础;（3）砂垫层基础；(4）金属构架基础。13ACE【解析】根据疲劳断裂的概念：在交变载荷长时间作用下突然断裂的现象，故选A.根据疲劳断裂的特点：断裂前没有明显的特征，发生突然脆性断裂,故选C。根据疲劳断裂的特点：发生突然脆性断裂是由于应力远低于抗拉强度，断裂时应力较低，故选E。14AB【解析】酚醛复合风管适用于低、中压空调系统及潮湿环境,但对高压及洁净空调、酸碱性环境和防排烟系统不适用;聚氨酯复合风管低、中、高压洁净空调系统及潮湿环境,但对酸碱性环境和防排烟系统不适用；玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90以上的系统不适用;硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。15ABC【解析】注意对比三种电力电缆的用途.1VLV型、VV型电力电缆：不能受机械外力作用，适用于室内、隧道内及管道内敷设。2VLV22型、VV22型电缆：能承受机械外力作用，但不能承受大的拉力，可敷设在地下.3VLV32型、VV32型电缆：能承受机械外力作用，且可承受相当大的拉力，可敷设在竖井内、高层建筑的电缆竖井内,且适用于潮湿场所。考点：机电工程项目常用工程设备知识点精要1风机的分类和性能表16 风机的分类和性能风机按气体在旋转叶轮内部流动方向离心式、轴流式、混流式按结构形式单级风机、多级风机按照排气压强的不同通风机、鼓风机、压气机风机的性能参数主要有：流量（又称为风量)、风压、功率、效率、转速、比转速2压缩机的分类和性能表17 压缩机的分类和性能压缩机压缩气体方式容积型和速度型结构形式和工作原理容积型压缩机可分为往复式（活塞式、膜式)、回转式（滑片式、螺杆式、转子式)速度型压缩机可分为轴流式、离心式、混流式压缩次数单级压缩机、两级压缩机、多级压缩机汽缸的排列方式立式压缩机、卧式压缩机、形压缩机、V形压缩机、W形压缩机、扇形压缩机、M形压缩机、H形压缩机.排气压力大小低压、中压、高压和超高压容积流量微型、小型、中型、大型润滑方式无润滑压缩机和有润滑压缩机压缩机的性能参数包括容积、流量、吸气压力、排气压力、工作效率。3金属切削机床的分类和性能表1-8 金属切削机床的分类和性能金属切削机床加工方式或加工对象车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、花键加工机床、铣床、刨床、插床、拉床、特种加工机床、锯床和刻线机等工件大小和机床重量仪表机床、中小型机床、大型机床、重型机床和超重型机床速度型压缩机可分为轴流式、离心式、混流式加工精度普通精度机床、精密机床和高精度机床自动化程度手动操作机床、半自动机床和自动机床自动控制方式仿形机床、程序控制机床、数字控制机床、适应控制机床、加工中心和柔性制造系统机床的适用范围通用机床和专用机床金属切削机床的技术性能由加工精度和生产效率加以评价，这些指标取决于：机床的静态特性（如静态几何精度和刚度);机床的动态特性(如运动精度、动刚度、热变形和噪声等）。4电动机的分类和性能表1-9 电动机的分类和性能电动机直流电动机常用于拖动对调速要求较高的生产机械.它具有较大的启动转矩和良好的启动、制动性能，以及易于在较宽范围内实现平滑调速的特点;其缺点是：结构复杂,价格高。交流同步电动机用于拖动恒速运转的大、中型低速机械，它具有转速恒定及功率因数可调的特点；其缺点是:结构较复杂、启动麻烦。交流异步电动机它具有结构简单、制造容易、价格低廉、运行可靠、维护方便,坚固耐用等一系列优点；其缺点是：与直流电动机相比，启动性和调速性能较差；与同步电动机相比,其功率因数不高,在运行时必须向电网吸收滞后的无功功率,对电网运行不利.5高压电器和低压电器及成套装置的分类和性能表110 高压电器和低压电器及成套装置的分类和性能高压电器成套装置由一个或多个高压开关设备和相关的控制、测量、信号、保护等设备,以及所有内部的电气、机械的相互连接与结构部件完全组合好的一种组合体.高压断路器、高压接触器、高压隔离开关、高压负荷开关、高压熔断器、高压互感器、高压电容器、高压绝缘子及套管、高压成套设备等主要有：通断，保护、控制和调节四大性能。低压电器刀开关及熔断器、低压断路器、交流接触器、控制器与主令电器、电阻器与变阻器、低压互感器、防爆电器、低压成套设备等6电工测量仪器仪表的分类和性能电工测量仪器仪表分为指示仪表和比较仪器，测量对象包括电流、电压、功率、频率、相位、电能、电阻、电容、电感等电参数,以及磁场强度、磁通、磁感应强度、磁滞、涡流损耗、磁导率等参数.7静置设备静置设备包括：反应设备，换热设备，分离设备，过滤、干燥设备，容器,工业炉,金属储罐，气柜，氧舱，工艺金属结构等.8专用设备专用设备主要包括:发电设备，锅炉设备，冶金设备，矿业设备，石油化工设备，轻工、纺织设备,建材设备,其他专用设备。高频答疑点采集1泵、风机、压缩机的性能参数包括哪几个?金属切削机床加工精度内容，机床静态、动态特性是什么？答：机电工程设备是指归业主所有、为满足合同要求、组成工程实体的各种设备.泵的性能由其工作参数加以表述，常用的参数有：流量、扬程、功率、效率、转速等。风机的性能参数风机的性能参数主要有：流量（又称为风量）、风压、功率、效率、转速、比转速。压缩机按压缩气体方式可分为容积型和速度型两大类.压缩机的性能参数包括容积、流量、吸气压力、排气压力、工作效率.金属切削机床的技术性能由加工精度和生产效率加以评价。加工精度包括被加工工件的尺寸精度、形状精度、位置精度、表面质量和机床的精度保持性,生产效率涉及切削加工时间和辅助时间，以及机床的自动化程度和工作可靠性,这些指标取决于机床的静态特性(如静态几何精度和刚度)，机床的动态特性（如运动精度、动刚度、热变形和噪声）2同步、异步、直流电机的各自特点有哪些？如何区分高压、低压电器？答：同步电动机常用于拖动恒速运转的大、中型低速机械。其缺点是：结构较复杂、价格较贵、启动麻烦。异步电动机是现代生产和生活中使用最广泛的一种电动机。优点是它具有结构简单、制造容易、价格低廉、运行可靠、维护方便,坚固耐用等；缺点是;与直流电动机相比,其启动性和调速性能较差;与同步电动机相比，其功率因数不高,在运行时必须向电网吸收滞后的无功功率，对电网运行不利。直流电动机具有较大的启动转矩和良好的启动、制动性能,其缺点是：结构复杂，价格高。常见考点真题解析1泵的性能由其工作参数加以表述，包括（）.【2011】A流量B功率C容积D效率E转速【答案】ABDE【解析】泵按介质在旋转叶轮内部流动方向分:（离心式、轴流式、混流式）。性能包括：流量、扬程、功率、效率、转速。2结构简单、坚固耐用、运行可靠、维护方便、启动容易、成本低,但调速困难、功率因数偏低的电动机应是（)。【2007】A同步电动机B直流电动机C单相电动机D异步电动机【答案】D【解析】同步电动机、交流异步电动机、直流电动机的优缺点主要是:表1-11 同步电动机、交流异步电动机、直流电动机的优缺点类型同步电动机异步电动机直流电动机优点拖动恒速运转的大、中型低速机械；转速恒定、功率因数可调结构简单、制造容易、价格低廉、运行可靠、维护方便、坚固耐用较大的启动转矩、良好的启动、制动性能、易于在较宽范围内实现平滑调速。缺点结构较复杂、价格较贵、启动麻烦与同步电动机相比，其功率因数不高，在运行时必须向电网吸收滞后的无功功率，对电网运行不利结构复杂,价格高3高压成套装置是指由一个或多个高压开关设备和相关的(）等设备组成的组合体.【2010】A控制B测量C信号D指挥E保护【答案】ABCE【解析】低压成套装置是指由一个或多个低压开关设备和相关的控制、测量、信号、保护等设备,以及所有内部的电气、机械的相互连接与结构部件完全组合好的一种组合体。复习效果自测验（一）单项选择题（每题的备选答案中只有一个最符合题意）1在设备交付现场安装前,由（）负责与业主或供货商共同按设备装箱清单和设备技术文件对安装的机械设备逐一清点、登记和检查。A监理方B总承包方C分包方D设计方2滑动轴承与滚动轴承相比，（）。A易于交换B承载能力强C效率高D润滑容易3关于可移动式刚性联轴器，下列说法正确的是（）.A可补偿两轴的相对位置B在机器工作中，可方便地分离压缩机和电动机的轴C主要分为牙嵌式和摩擦式两类D具有吸收振动和缓和冲击的能力4不适用于距离较远的两轴之间传动的传动方式为()。A齿轮传动B带传动C链传动D轮系5三相四线制低压架空线路的排列相序应符合面向负荷从左至右为（）。AL1、N、L2、LBL1、L2、N、LCL1、L2、L、NDN、L1、L2、L7金属切削机床的静态特性包括（)。A运动精度B热变形C刚度D噪声8高压电器及成套装置的性能由其在（）中所起的作用来决定。A电路B保护C供电D通断9指示仪表能够直读被测量的大小和（)。A数值B单位C变化D差异（二)多项选择题（每题的备选答案中有两个或两个以上符合题意）11静置设备的性能主要由其功能来决定,其主要作用有（)。A均压B交换C贮运D反应E过滤12冶金设备中的轧制设备包括(）。A拉坏机B结晶器C中间包D矫直机E选矿设备13控制阀校准和试验要求包括（）.A其校准和试验结果应符合技术文件的规定B阀体密封性试验C阀座压力试验D验证合格证明E验证试验报告14进口设备应提供质量合格证明、检测报告及安装、使用、维护说明书等文件资料，还应提供（）。A产地证明B商检证明C出厂证明D验收证明E检测证明15对于解体机械设备的装配，正确的表述有()。A装配先从组合件开始B装配从小到大，从简单到复杂C应先进行组装再将底座就位固定D由组合件装配成部件E由部件进行总装配三、答案与解析1B【解析】在设备交付现场安装前，由总承包方负责与业主(或其代表）或供货商共同按设备装箱清单和设备技术文件对安装的机械设备逐一清点、登记和检查，对其中的重要零部件还需按质量标准进行检查验收,查验后，双方签字鉴证、移交。2B【解析】滑动轴承适用于低速、高精度、重载和结构上要求剖分的场合。在低速而有冲击的场合，也常采用滑动轴承.滚动轴承与滑动轴承相比，具有摩擦阻力小、启动灵敏、效率高、润滑简便和易于更换等优点。它的缺点是抗冲击能力较差、高速时出现噪声、工作寿命不如液体润滑的滑动轴承。3A【解析】对于轴与轴之间的联接可以采用刚性联轴器，也可以采用弹性联轴器，其区别是对变形的补偿大小不同。1）固定式刚性联轴器不能补偿两轴的相对位移；2)可移动式式刚性联轴器能补偿两轴的相对位移；3）弹性联轴器包含弹性元件，能补偿两轴的相对位移并有吸收振动和缓和冲击的能力。本题考核的对象是对联轴器功能特性的掌握程度.4A【解析】本题考核的是传动方式的选择依据。而依据两轴间的距离选择传动方式是选择机械传动方式的依据之一,相对于皮带和链条传动，齿轮不适用于距离较远的两轴之间传动。本题的扩展是，选择传动方式确定依据：传动比、工作环境、传动精度、成本结构紧凑性。5A【解析】架空线路的排列相序应符合下述规定:（1)高压线路：面向负荷从左至右为L1、L2、L3；（2）低压线路：面向负荷从左至右为L1、N、L2、L3。6D【解析】题中的题干关键词是”挠性牵引件”，如果非机械制造专业的应考者，只要对关键词能理解，是可较易地排除干扰项。7C【解析】金属切削机床不工作状态称为静态，而工作时为动态,题中的干扰项均为工作时所产生的现象,只要理解什么是静态这个概念，必然找到正确选项。8A【解析】高压电器及成套装置的性能:由其在电路中所起的作用来决定,主要有：通断、保护、控制和调节四大性能.9B【答案】指示仪表应向读表人直接显示数值及度量单位，便于人们作出明确的判断系统或装置运行是否正常，是否要采取措施作出调整。而记录仪表是描述运行的过程,有些示值还要进行简单的换算.10C【答案】本题考察三相异步电动机的工作特性。11ABDE【解析】静置设备是置于基础上且不能移动的设备,除少数有搅拌装置外,很少有运转部件，因其不能作贮运工具，所以这题的干扰项是显而易见的。12ABCD【解析】正确选项均为炼钢、轧钢用的冶金设备,而干扰项E为矿山选矿设备，不属于冶炼范畴。13ADE【解析】考察常用设备阀门.14AB【解析】考察机电工程项目常用设备.15ABDE【解析】解体机械设备装配的一般步骤如下：(1）熟悉设备装配图、技术说明和设备结构，清扫好装配用的场地，了解设备的结构、配合精度,确定装配方法，准备好工器具和材料。（2）对零部件的收集和检查包括外观检查和配合精度检查，检查应做好记录。如齿轮啮合、滑动轴承的侧间隙、顶间隙检查等.（3）清洗零部件并涂润滑油(脂）:设备装配配合表面必须洁净并涂润滑油(脂）（有特殊要求的除外），这是保证配合表面不容易生锈、便于拆卸的必要措施。(4）组合件的装配：装配先从组合件开始，从小到大,从简单到复杂。（5）部件的装配:由组合件装配成部件。（6）总装配:由部件进行总装配，先主机后辅机。机电工程项目专业技术考点:机电工程项目测量技术知识点精要1厂房（车间、站）基础施工测量的内容与方法厂房(车间、站)基础施工测量的内容包括：钢柱基础施工测量；混凝土杯形基础施工测量；混凝土柱子基础及柱身、平台施工测量等。施工测量中重点是钢柱基础.2设备基础的特点与施工测量方法机电设备基础的特点是：体积大，连续基础长，基坑深,有的为复杂体形基础。设备基础施工测量方法：设置大型设备内控制网基础定位并绘制大型设备中心线测设图基础底层放线设备基础上层放线。3设备安装基准线和标高基准点测量内容与方法表1-12 设备安装基准线和标高基准点测量内容与方法安装基准线的测量两点决定一直线法则，只要定出两个基准中心点就构成一条基准线了，设备安装平面基准线最少不少于纵、横向中心线两条。安装标高基准点的测设标高基准点应埋设在靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。生产线安装测量控制网的测设测量控制网由纵向中心线、横向中心线、标高基准点组成.4工程测量表113 工程测量工程测量控制网测量平面控制网三角测量法、导线测量法、三边测量法高程控制网水准测量、电磁波测距，三角高程测量施工过程控制测量施工过程控制网的定位,可以利用原区域已建立的平面和高程控制网当地势平坦，建筑物、构筑物布置整齐时，应尽量布设建筑方格网作为厂区平面控制网建筑场地大于1km2或重要工业厂区，宜建立相当于一级导线精度;筑场地小于1km2或一般性建筑区，建立相当于二、三级导线精度的平面控制网。建筑物的控制测量,应按设计要求布设,点位应选择在通视良好、利于长期保存的地方。建筑物高程控制的水准点，可单独埋设在建筑物的平面控制网的标桩上,也可利用场地附近的水准点。5光学经纬仪、激光准直仪、光学水准仪和全站仪的组成、功能及适用范围表114 光学经纬仪、激光准直仪、光学水准仪和全站仪的组成、功能及适用范围主要功能主要应用范围光学经纬仪测量纵向、横向轴线(中心线）以及垂直度的控制测量等.机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。激光准直（铅直）仪除具有光学经纬仪的功能外，还可进行精度较高的角度坐标测量和定向准直测量等.激光准直(铅直)仪主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控制.光学水准仪用来测量标高和高程。建筑工程测量控制网标高基准点的测设及厂房，大型设备基础沉降观察的测量。全站仪主要采用红外线自动数字显示距离的测量仪器建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建筑安装过程中水平距离的测量等。高频答疑点采集1安装标高基准点测设的准则是什么？答：设备安装平面基准线最少不少于纵、横向中心线两条。标高基准点一般有两种：一种是简单的标高基准点，作为独立设备安装的基准点;一种是预埋标高基准点，主要用于连续生产线上的设备在安装时使用。大型静置设备安装测量控制的重点是对垂直度的测量。2长距离输电线路基础施工测量准则是什么?答：当采用钢尺量距时,其丈量长度不宜大于80m；同时,不宜小于20m。就一段架空送电线路来说，其测量视距长度，不宜超过400m.大跨越档距的测量通常采用电磁波测距法或解析法测量，满足测距相对误差的要求。3水准点埋设选择准则是什么？答：当采用钢各等级的水准点，应埋设水准标石.水准点应选在土质坚硬、便于长期保存和使用方便的地点.墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。一个测区及其周围至少应有3个水准点。常见考点真题解析1机电工程厂房（车间、站）基础施工中，测量的重点是（)【2007】A、混凝土杯形基础B、混凝土柱子基础平台C、混凝土柱子基础及柱身D、钢柱基础【答案】D【解析】厂房(车间、站)基础施工测量中重点是钢柱基础，钢柱基础的特点是基坑较深,而且基础下面有垫层以及埋设地脚螺栓等。2下面符合机电设备基础特点的是(）【2009】A体形单一B体积大C连续基础长D基坑较浅E基础上地脚螺栓孔、锚板孔、预埋地脚螺栓数量多【答案】BCE【解析】设备基础的特点与施工测量方法特点：体积大，连续基础长，基坑深,有的为复杂体形基础.3高程控制网的测量方法有(）【2010】A导线测量、三角测量B水准测量、电磁波测量C电磁波测量、三边测量D三边测量、水准测量【答案】B【解析】高程测量的方法有：水准测量、电磁波测距三角高程测量。常用水准测量法。4平面控制网的测量方法有（)。【2009】A三角测量法、导线测量法、水准测量法B水准测量法、电磁波测量法、三边测量法C水准测量法电磁波测量法、三角测量法D三角测量法、导线测量法、三边测量法【答案】D【解析】平面控制网主要包括：三角测量法、导线测量法、三边测量法。复习效果自测验（一）单项选择题（每题的备选答案中只有一个最符合题意）1安装现场常用电桥法和电压法是用来测量(）的。A绕组连同套管一起的绝缘电阻值B绕组连同套管一起的直流电阻值C绕组连同套管一起的交流电阻值D变压器变比2厂区内地上和地下管线定位允许偏差为().A200mmB100mmC30mmD7mm3目前应用较广泛的检测焊缝内部缺陷的无损检验方法是（）。A射线探伤B超声波探伤C磁性探伤D渗透探伤4标高基准点一般埋设在()的位置.A基础的最高点B基础的最低点便于保护C基础的纵向中心线D基础的边缘且便于观测5全站仪主要是用于(）的测量。A纵向中心线B水平距离C标高差D垂直度6设备安装基准线是根据施工图按（）来确定设备的纵横中心线。A土建提交的纵横中心线B地脚螺栓孔的位置C设备底座地脚孔的位置D建筑物的定位轴线7大跨越档距的测量,通常采用（）.A电磁波测距法B激光测距法C三角测量法D水平测距法8设备安装标高测量时，测点的绝对标高是指测点相对于（）的高程A基础上基准点B本台设备最低表面基准点C国家规定的0标高基准点D本车间设计的0标高基准点（二)多项选择题（每题的备选答案中有两个或两个以上符合题意）9管线中心定位测量时，管线的（）称为管道的主点。A起点B终点C观察井位置D沉降观察点E转折点10工程平面控制网的测量方法有()。A三角测量法B导线测量法C水准测量法D三边测量法E电磁波测距三、答案与解析1B【解析】在机电设备安装过程中，设备安装后要采用一定的方法进行检验，以检验安装的质量.变压器安装后的
