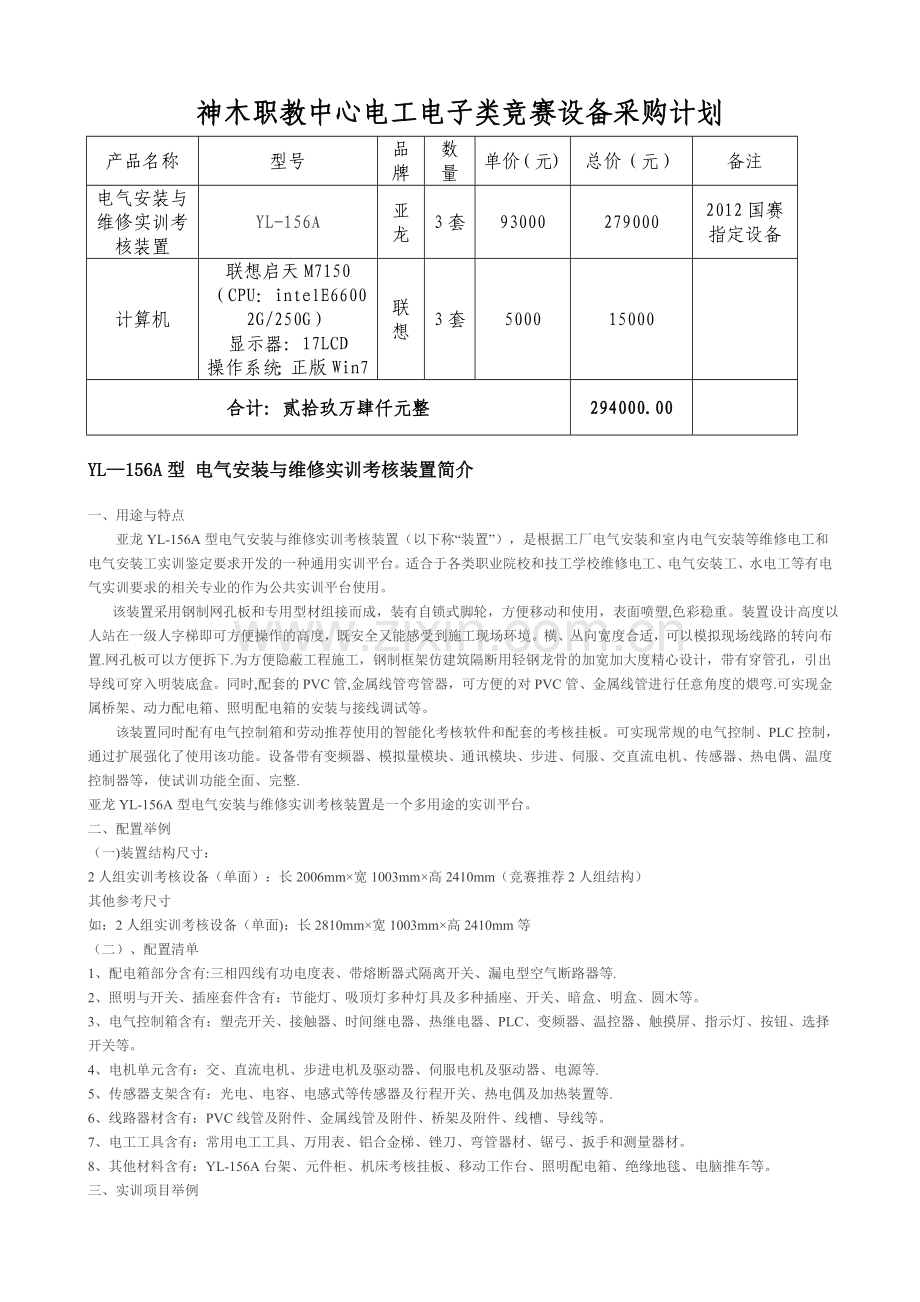

神木职教中心电工电子类竞赛设备采购计划
产品名称
型号
品牌
数量
单价（元)
总价（元）
备注
电气安装与维修实训考核装置
YL-156A
亚龙
3套
93000
279000
2012国赛指定设备　
计算机
联想启天M7150
（CPU：intelE6600
2G/250G）
显示器：17LCD
操作系统：正版Win7
联想
3套
5000
15000

合计：贰拾玖万肆仟元整
294000.00

YL—156A型 电气安装与维修实训考核装置简介
一、用途与特点
亚龙YL-156A型电气安装与维修实训考核装置（以下称“装置”），是根据工厂电气安装和室内电气安装等维修电工和电气安装工实训鉴定要求开发的一种通用实训平台。适合于各类职业院校和技工学校维修电工、电气安装工、水电工等有电气实训要求的相关专业的作为公共实训平台使用。
    该装置采用钢制网孔板和专用型材组接而成，装有自锁式脚轮，方便移动和使用，表面喷塑,色彩稳重。装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能感受到施工现场环境。横、丛向宽度合适，可以模拟现场线路的转向布置.网孔板可以方便拆下.为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加宽加大度精心设计，带有穿管孔，引出导线可穿入明装底盒。同时,配套的PVC管,金属线管弯管器，可方便的对PVC管、金属线管进行任意角度的煨弯.可实现金属桥架、动力配电箱、照明配电箱的安装与接线调试等。
该装置同时配有电气控制箱和劳动推荐使用的智能化考核软件和配套的考核挂板。可实现常规的电气控制、PLC控制，通过扩展强化了使用该功能。设备带有变频器、模拟量模块、通讯模块、步进、伺服、交直流电机、传感器、热电偶、温度控制器等，使试训功能全面、完整.
亚龙YL-156A型电气安装与维修实训考核装置是一个多用途的实训平台。
二、配置举例
（一)装置结构尺寸：
2人组实训考核设备（单面）：长2006mm×宽1003mm×高2410mm（竞赛推荐2人组结构）
其他参考尺寸
如：2人组实训考核设备（单面)：长2810mm×宽1003mm×高2410mm等
（二）、配置清单
1、配电箱部分含有:三相四线有功电度表、带熔断器式隔离开关、漏电型空气断路器等.
2、照明与开关、插座套件含有：节能灯、吸顶灯多种灯具及多种插座、开关、暗盒、明盒、圆木等。
3、电气控制箱含有：塑壳开关、接触器、时间继电器、热继电器、PLC、变频器、温控器、触摸屏、指示灯、按钮、选择开关等。
4、电机单元含有：交、直流电机、步进电机及驱动器、伺服电机及驱动器、电源等.
5、传感器支架含有：光电、电容、电感式等传感器及行程开关、热电偶及加热装置等.
6、线路器材含有：PVC线管及附件、金属线管及附件、桥架及附件、线槽、导线等。
7、电工工具含有：常用电工工具、万用表、铝合金梯、锉刀、弯管器材、锯弓、扳手和测量器材。
8、其他材料含有：YL-156A台架、元件柜、机床考核挂板、移动工作台、照明配电箱、绝缘地毯、电脑推车等。

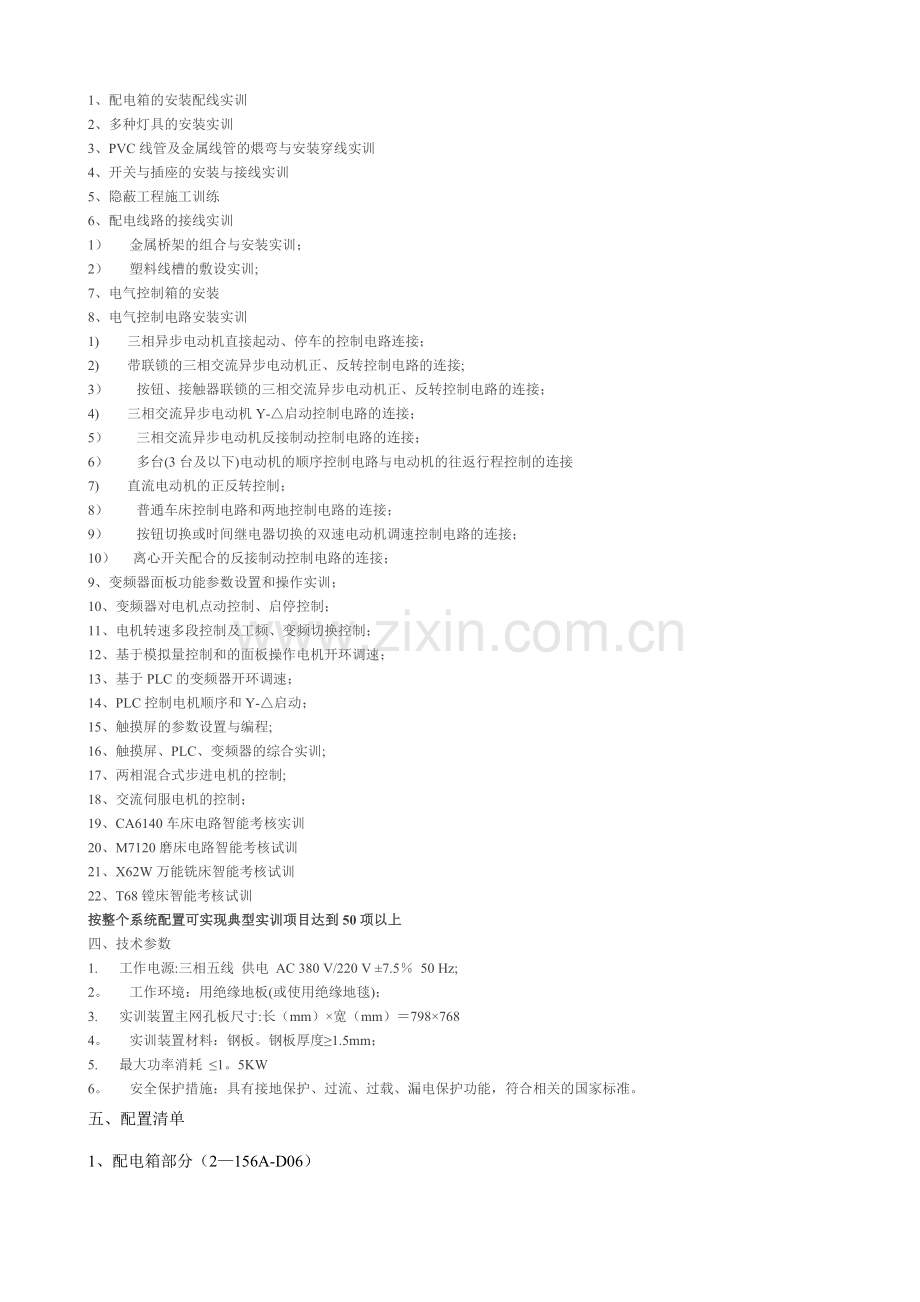

三、实训项目举例
1、配电箱的安装配线实训
2、多种灯具的安装实训
3、PVC线管及金属线管的煨弯与安装穿线实训
4、开关与插座的安装与接线实训
5、隐蔽工程施工训练
6、配电线路的接线实训
1）     金属桥架的组合与安装实训；
2）     塑料线槽的敷设实训;
7、电气控制箱的安装
8、电气控制电路安装实训
1)       三相异步电动机直接起动、停车的控制电路连接；
2)       带联锁的三相交流异步电动机正、反转控制电路的连接;
3）       按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；
4)       三相交流异步电动机Y-△启动控制电路的连接；
5）       三相交流异步电动机反接制动控制电路的连接；
6）       多台(3台及以下)电动机的顺序控制电路与电动机的往返行程控制的连接
7)       直流电动机的正反转控制；
8）       普通车床控制电路和两地控制电路的连接；
9）       按钮切换或时间继电器切换的双速电动机调速控制电路的连接；
10）    离心开关配合的反接制动控制电路的连接；
9、变频器面板功能参数设置和操作实训；
10、变频器对电机点动控制、启停控制；
11、电机转速多段控制及工频、变频切换控制；
12、基于模拟量控制和的面板操作电机开环调速；
13、基于PLC的变频器开环调速；
14、PLC控制电机顺序和Y-△启动；
15、触摸屏的参数设置与编程;
16、触摸屏、PLC、变频器的综合实训;
17、两相混合式步进电机的控制;
18、交流伺服电机的控制；
19、CA6140车床电路智能考核实训
20、M7120磨床电路智能考核试训
21、X62W万能铣床智能考核试训
22、T68镗床智能考核试训
按整个系统配置可实现典型实训项目达到50项以上
四、技术参数
1.     工作电源:三相五线 供电  AC 380 V/220 V ±7.5％  50 Hz;
2。     工作环境：用绝缘地板(或使用绝缘地毯)；
3.     实训装置主网孔板尺寸:长（mm）×宽（mm）＝798×768
4。     实训装置材料：钢板。钢板厚度≥1.5mm；
5.     最大功率消耗  ≤1。5KW
6。     安全保护措施：具有接地保护、过流、过载、漏电保护功能，符合相关的国家标准。
五、配置清单
1、配电箱部分（2—156A-D06）
序号
名称
规格/型号
单位
数量
备注（说明）
状态
1
三相四线有功电度表
DT862-4
只
1
5A(10A），接线端子连接
安装在配电箱内
2
隔离开关
HG1-32/30F
套
1
3极，32A（含熔体10A））
同上
3
剩余电流动作断路器（漏电开关）
DZ47LE—32/C32
只
1
3P+N
同上
4
空气开关3P
DZ47-63/C6
只
1
3P
同上
5
三相四线漏电开关
DZ47LE-32/3P+N
只
1
1P+N
同上
6
按钮标牌框

只
3
1P
同上
7
铝合金安装导轨
HR—5600A
条
1
长度:210 mm
同上
8
指示灯
AD58B—22D 220V
只
3
红、绿、黄各1只
同上
10
配电箱箱体
450mm×280mm×520mm
只
1
含接地排、接零排
见图纸
11
安装螺丝
M4×12
套
11
每套带帽1只、平垫2只、弹垫1只
安装在配电箱内
M6×25
套
4
2、照明套件（2—156A—ZM）
序号
名称
型号及规格
单位
数量
状态
备注（说明)
状态
1
一体化日光灯管
21W
只
1
散装发出

散装发出
2
节能灯
9W～13W
只
2
同上

同上
3
钠灯
镇流器110W
只
1
同上
含灯头及镇流器和灯罩
同上
4
螺口平灯头
E27
只
2
同上

同上
5
声控开关
86型（带明装底盒)
只
1
同上

同上
6
泰力1插
118型（带明装底盒）
只
1
同上

同上
7
泰力2插
118型（带明装底盒）
只
1
同上

同上
8
泰力1开
118型（带明装底盒）
只
1
同上

同上
9
飞雕2开
86型（带明装底盒）
只
4
同上

同上
10
飞雕4开
86型（带明装底盒）
只
2
同上

同上
11
吸顶灯
11～12W
只
1
同上
配节能灯管
同上
12
触摸开关
86型（带明装底盒）
只
1
同上

同上
13
暗装底盒
配86型
只
6
同上

同上
14
分线盒面板
配86型
只
2
同上

同上
15
塑料圆台(四门玻璃柜）
YM-2
套
1
同上
4吋，材料:PVC
同上
16
明盒
86型
只
4

16
明盒

只
3

17
沉头螺丝
M6*15
只
50

3、电气控制箱(2—156A—D05)
序号
名称
规格/型号
单位
数量
备注（说明）
状态
1
组合开关
HZ10M-25N3
只
1
3极（带防护罩）
安装在控制箱内
2
塑壳开关（断路器）
NM1-63S/3300 20A
只
1
3极
同上
3
接触器
CJX2-0910/220V
只
7

同上
4
辅助触头
F4-22
只
5

同上
5
三菱PLC
FX2N—32MT
只
1

同上
6
三菱模拟量模块
FX0N—3A
只
1

同上
三菱继电器输出扩展模块
FX2N—16EYR
只
1

同上
7
三菱变频器
D740/0。75KW（FR-E740）
只
1

同上
8
时间继电器
ST3PF—2 30S AC220V
只
1
2组断电延时
同上
ST3P C—B 30S AC220V
只
1
1组瞬动、1组延时
9
热继电器
JRS1D—25F（独立安装）
只
3
0.4A(调节范围0。25～0.4A) 2只
同上
10
温度控制器（欧姆龙温控仪）
OMRON E5CZ-C2MT
只
1

同上
11
接线端子排
TB-2506
条
1

同上
TB—1512
条
3

12
开关电源
YL—003（24V/6A）
只
2
触摸屏用1只；电偶加热器用1只
同上
13
触摸屏
TPC7062K
只
1
7寸彩色屏（昆仑通泰)
同上
14
安装导轨
C45
条
3
240mm、500mm、150mm各1条
同上
15
安装螺丝
M3×10
只
34

同上
M4×15
套
12
每套带帽1只、平垫2只、弹垫1只

M3×15
套
4
M6×25
套
5
16
控制箱箱体
720mm×280mm×850mm
只
1
含接地排、接零排
见图纸
17
按钮
LA68B—EA35/45
只
10
启动停止各5只（红、绿)
配急停按钮1只
安装在控制箱内
急停开关
LA68D—11ZS
只
1
18
指示灯
AD58B—22D 220V
只
10
红、绿各5只
同上
19
标志牌

只
25
用于指示灯和开关标识
同上
20
选择开关
SB2—ED33
只
2
3档开关
同上
SB2—ED25
只
2
2挡开关
21
数据线
RS232C/RS422通讯电缆
条
1
长2000mm；用于PLC主机与计算机之间的通讯;
散装发出
USB数据线
条
1
昆仑通态触摸屏数据下载线2500mm长
22
船型开关
KC004/15/30/250VAC
只
1

安装在控制箱内
23
护线圈
￠4
只
3

同上
24
加热器连接线
1。5 m㎡×1500mm
条
2
红、黑各一条(自制：一头香蕉头、一头连插针）
散装发出
4、电机（2—156A—D01+E156A—D03）
序号
名称
规格/型号
单位
数量
备注（说明)
状态
1
伺服配件
ASD-CNSC0050
只
1
参见电机底板清单
在电机底板上
2
伺服配件
YDM30200100
只
1

同上
3
伺服配件
ASDBCNEP0000
只
1

同上
4
158G电机底板

只
1

同上
电机单元左右支架
330mm×205mm×65mm
只
2
左、右各一只
散装发出
5
开关电源
YL-012(24V/5V/2A/2A)
只
1
步进驱动器用
在A电机底板上
6
步进电机
驱动器SH—20403
只
1
两相混合式（含驱动器）
同上
电机35BYG250B—SASSMQ-0081
只
1
7
交流伺服电机
驱动器ASD—A0421—AB
只
1
台达伺服(含驱动器）
同上
电机ECMA—C30604PS
只
1

8
护套圈
￠4
只
11

同上
￠10
只
3

9
接线端子排
JT8—1。5×15
条
2

同上
JT8—1.5×5
条
2

10
船型开关
KC004/15/30/250VAC
只
1

同上
11
橡胶机脚

只
4

同上
12
螺丝
M4×15
套
11

同上
M4×25
套
14

13
导线
BVR-1mm㎡
米
3

同上
14
插针
QE—1008红
只
60

5、传感器支架(2—156A-D04）
序号
名称
规格/型号
单位
数量
备注（说明)
状态
1
行程开关
YBLX—ME/8104
只
4
见图纸
安装在传感器支架上
2
电容式传感器
CSB4-18M60—EO-AM
只
1
见图纸
同上
3
电感式传感器
GH1-1204NA
只
1
见图纸
同上
4
光电式传感器
GH3—N1810NA
只
1
见图纸
同上
5
温度传感器
(热电阻、热电偶）
Pt100
只
1
与温控器配套
散装发出
K型(￠5×50×550）
只
1

6
护线圈
￠10
只
4

安装在传感器支架上
7
接线端子排
JT8—1.5×15
条
1

同上
JT8-1。5×10
条
2

8
导线
BVR—1 m㎡
米
2。8
黄、绿各1。4米
同上
9
螺丝
M4×15
套
8

同上
M3×35
套
16

6、线路器材（T-156A-QJ)
序号
名称
规格/型号
单位
数量
备注（说明)
状态
1
PVC线管
Φ16
根
2
3米
散装发出
2
PVC直通
Φ16
只
10

同上
3
怀疏
Φ16
只
30

同上
4
扎带
3×100mm
包
1
500只/包
同上
5
M4*20螺丝（带帽)
200只/套
套
1
带2只平垫、1只弹垫
同上
6
PVC平线槽
20×10
根
2
3米/根
同上
30×17
根
2

7
绝缘导线
BVR1。5mm㎡
盘
3
红、绿、黄各1盘
同上
BVR1。0mm㎡
盘
2
蓝、双色个1盘
8
平头线卡(16型管卡)
Φ16
只
30

同上
9
金属电缆桥架
桥架
50×25
根
6
500mm/根
（带盖）

50×25
根
3
200mm/根
全部定制
附件1
50×25水平左90°弯
只
1
100×100×25mm
附件2
50×25水平左45°弯
只
2

附件3
50×25水平右90°弯
只
1

附件4
50×25水平右45°弯
只
2

附件5
水平直三通
只
2
150×100×25mm
附件6
垂直下三通
只
1

附件7
水平四通
只
1
150×150×25mm
附件8
垂直上弯通
只
1
100×100×25mm
附件9
垂直下弯通
只
1

附件10
线槽支架
只
12
配做
附件11
连接板
只
18
15×15×100mm
附件12
连接螺丝
套
80
每套带帽1只、平垫1只、弹垫1只
10
异型号码管
1。5mm
米
1
6

11
冷压叉子
SVΦ1.5
只
300
280
红、绿、黄各80只,蓝、黑各20只
12
缠绕带
Φ10（10米/包)
包
2
2

7、电工工具（T-156A-GJ1)
序号
名称
规格/型号
单位
数量
备注（说明）
状态
1
尖嘴钳
125mm
把
1

散装发出
2
剥线钳

把
1

同上
3
压线钳

把
1

同上
4
钢丝钳
200mm
把
1

同上
5
一字螺丝刀
Φ4×100mm
把
1

同上
6
十字螺丝刀
Φ4×100mm
把
1

同上
7
电笔螺丝刀
500V
把
1

同上
8
万用表
MF500
盘
1

同上
9
铝合金人字梯
1.5米高
付
1

同上
10
平锉刀
200mm
根
1

同上
11
钢卷尺
3m
只
1

同上
12
电工刀
多用105mm
把
1

同上
13
钢角尺
300mm
把
1

同上
14
钢直尺
200mm
把
1

同上
15
活动扳手
6吋
把
1

同上
16
六角扳手

套
1
7件套
同上
17
保险丝
15A
卷
1

同上
18
手锯弓(钢锯架)

架
1

同上
19
手锯条
细牙
盒
1

同上
20
弯管器

根
1
用于Φ16PVC管弯管
同上
21
兆欧表
500V
块
6

同上
22
角向砂轮机
Φ70
只
1

同上
23
砂轮切割机
200mm带防护罩
台
1

同上
24
手电钻

只
1

同上
25
电源插板
子弹头(四插)
只
2
线长1.5米
同上

8、其他
序号
名称
规格/型号
单位
数量
备注（说明）
状态
1
YL—156A电气安装与维修实训考核装置台架（2人组标准配置）
长×宽×高=
2006mm×1003mm×2410mm
组
1
见图纸
材料名称
单位/数量
部件组装后散装发出
156立柱
4根
现场整体组装
156大网孔板
10块

156小网孔板
4块

156三层框架
4个

156单层框架
2个

156长网孔连接板
1个

156短网孔连接板
1个

156A后横梁
1根

156A前横梁
1根

156网孔梁柱
3个

156侧梁
2根

自锁脚轮￠75
4只

短安装螺丝（六角：M6*45mm）
100只

网孔板安装螺丝(六角：M6＊60mm)
35只

长安装螺丝（六角：M6＊150mm）
65只

￠6平垫
400只

￠6弹垫
200只

M6螺帽
200只

2
元件存放柜（四门玻璃柜
900mm×450mm×2000mm
个
1
外购

散装发出
3
可移动工具台
930mm×740mm×860mm
辆
1
带重载自锁脚轮

同上
4
电加热器(电热源）

只
1
YL-2003型传感器试验台配套的9B加热源

同上
5
考核挂板支架
797mm×761mm×21mm
只
1
专用挂板

组装后散装发出
6
CA6140车床考核挂板
WK006
块
1
智能设故、32故障点

散装发出
7
T68镗床考核挂板
WK007
块
1

8
X62W铣床考核挂板
WK008
块
1

9
M7120磨床考核挂板
WK013
块
1

10
电脑推车
亚龙
辆
1

组装后散装发出
