水运检测工程师材料复习题大全.doc

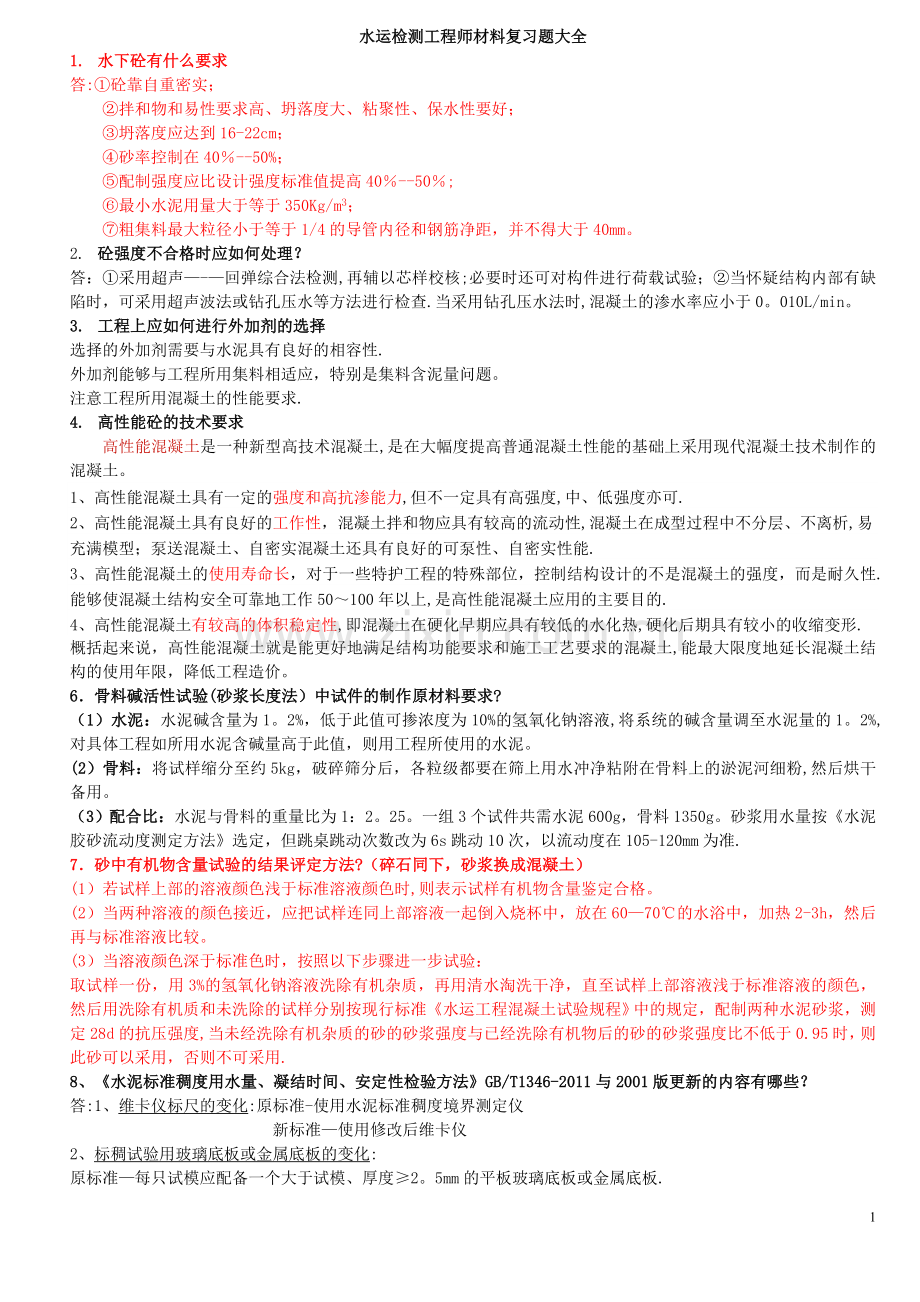

水运检测工程师材料复习题大全
1. 水下砼有什么要求
答:①砼靠自重密实；
②拌和物和易性要求高、坍落度大、粘聚性、保水性要好；
③坍落度应达到16-22cm；
④砂率控制在40％--50%；
⑤配制强度应比设计强度标准值提高40％--50％;
⑥最小水泥用量大于等于350Kg/m3；
⑦粗集料最大粒径小于等于1/4的导管内径和钢筋净距，并不得大于40mm。
2. 砼强度不合格时应如何处理？
答：①采用超声—-—回弹综合法检测,再辅以芯样校核;必要时还可对构件进行荷载试验；②当怀疑结构内部有缺陷时，可采用超声波法或钻孔压水等方法进行检查.当采用钻孔压水法时,混凝土的渗水率应小于0。010L/min。
3. 工程上应如何进行外加剂的选择
选择的外加剂需要与水泥具有良好的相容性.
外加剂能够与工程所用集料相适应，特别是集料含泥量问题。
注意工程所用混凝土的性能要求.
4. 高性能砼的技术要求
高性能混凝土是一种新型高技术混凝土,是在大幅度提高普通混凝土性能的基础上采用现代混凝土技术制作的混凝土。
1、高性能混凝土具有一定的强度和高抗渗能力,但不一定具有高强度,中、低强度亦可.
2、高性能混凝土具有良好的工作性，混凝土拌和物应具有较高的流动性,混凝土在成型过程中不分层、不离析,易充满模型；泵送混凝土、自密实混凝土还具有良好的可泵性、自密实性能.
3、高性能混凝土的使用寿命长，对于一些特护工程的特殊部位，控制结构设计的不是混凝土的强度，而是耐久性.能够使混凝土结构安全可靠地工作50～100年以上,是高性能混凝土应用的主要目的.
4、高性能混凝土有较高的体积稳定性,即混凝土在硬化早期应具有较低的水化热,硬化后期具有较小的收缩变形.
概括起来说，高性能混凝土就是能更好地满足结构功能要求和施工工艺要求的混凝土,能最大限度地延长混凝土结构的使用年限，降低工程造价。
6．骨料碱活性试验(砂浆长度法）中试件的制作原材料要求?
（1）水泥：水泥碱含量为1。2%，低于此值可掺浓度为10%的氢氧化钠溶液,将系统的碱含量调至水泥量的1。2%,对具体工程如所用水泥含碱量高于此值，则用工程所使用的水泥。
(2）骨料：将试样缩分至约5kg，破碎筛分后，各粒级都要在筛上用水冲净粘附在骨料上的淤泥河细粉,然后烘干备用。
（3）配合比：水泥与骨料的重量比为1：2。25。一组3个试件共需水泥600g，骨料1350g。砂浆用水量按《水泥胶砂流动度测定方法》选定，但跳桌跳动次数改为6s跳动10次，以流动度在105-120mm为准.
7．砂中有机物含量试验的结果评定方法?（碎石同下，砂浆换成混凝土）
(1）若试样上部的溶液颜色浅于标准溶液颜色时,则表示试样有机物含量鉴定合格。
(2）当两种溶液的颜色接近，应把试样连同上部溶液一起倒入烧杯中，放在60—70℃的水浴中，加热2-3h，然后再与标准溶液比较。
(3）当溶液颜色深于标准色时，按照以下步骤进一步试验：
取试样一份，用3%的氢氧化钠溶液洗除有机杂质，再用清水淘洗干净，直至试样上部溶液浅于标准溶液的颜色，然后用洗除有机质和未洗除的试样分别按现行标准《水运工程混凝土试验规程》中的规定，配制两种水泥砂浆，测定28d的抗压强度,当未经洗除有机杂质的砂的砂浆强度与已经洗除有机物后的砂的砂浆强度比不低于0.95时，则此砂可以采用，否则不可采用.
8、《水泥标准稠度用水量、凝结时间、安定性检验方法》GB/T1346-2011与2001版更新的内容有哪些？
答:1、维卡仪标尺的变化:原标准-使用水泥标准稠度境界测定仪
新标准—使用修改后维卡仪
2、标稠试验用玻璃底板或金属底板的变化:
原标准—每只试模应配备一个大于试模、厚度≥2。5mm的平板玻璃底板或金属底板.
新标准—每个试模应配备一个边长或直径约100mm、厚度4mm-5mm的平板玻璃底板或金属底板。
3、标稠称量水的量具精度的变化
原标准—量筒或滴定管的最小刻度为0.1ml，精度1％
新标准-量筒或滴定管的精度±0。5ml；
4、水泥浆装模捣实方法变化
原标准—拌和结束后，立即将拌制好的水泥浆装入已置于玻璃底板上的试模中，用小刀插捣,轻轻振动数次，刮去多余的净浆.
新标准—立即取适量水泥浆一次性将其装入已置于玻璃底板上的试模中，浆体超过试模上端,用宽约25mm的直边刀轻轻拍打超出试模部分的浆体5次以排除浆体中的空隙，然后在试模上表面约1/3处，略倾斜于试模分别向外轻轻锯掉多余净浆，再从试模边沿轻抹顶部一次,使净浆表面光滑.在锯掉多余净浆和抹平的操作过程中，注意不要压实净浆，抹平为一刀抹平,最多不超过两刀.
5、终凝时间测定的变化
原标准-到达终凝时间时应立即重复测一次，当两次结论相同时才能定为到达终凝状态；
新标准—到达终凝时，需要在试体另外两个不同点测试，结论相同时才能到达终凝状态;
6、雷氏夹配备玻璃板的变化
原标准-每个雷氏夹需配备质量约75—85g的玻璃板两块；
新标准--每个雷氏夹需配两个边长或直径约80mm、厚度4mm～5mm的玻璃板 ；
7、雷氏夹试件成型的变化
原标准-—-用宽约10mm的小刀插捣数次，然后抹平 ；
新标准---用宽约25mm的直边刀在浆体表面轻轻插捣3次，然后抹平 ；
8、代用法测标稠水泥浆装模捣实的变化
原标准——-—拌和结束后，立即将拌制好的水泥净浆装入锥模中，用小刀插捣数次,轻轻振动数次 ；
新标准—--—拌合结束后，立即将拌制好的水泥净浆装入锥模中，用宽约25mm的直边刀在浆体表面轻轻插捣5次，再轻振5次 ；
9、代用法测标稠时试锥下沉深度的变化
原标准--—-用调整水量方法测定时，以试锥下沉深度28mm±2mm时的净浆为标准稠度净浆 ；
新标准-———用调整水量方法测定时，以试锥下沉深度30mm±1mm时的净浆为标准稠度净浆 ；
9。砼配合比的设计步骤
答：①砼配合比设计应符合砼的设计强度、耐久性及施工要求，并要经济合理；
②计算砼的施工配制强度；
③确定砼强度标准差;
④砼配合比设计应采用试验——-计算法(5步)
★水灰比的选择:应同时满足强度和耐久性的要求;
★根据砂石情况及确定的坍落度值选择单位用水量；
★确定最佳砂率：按选定的水灰比和用水量计算近似的水泥用量,在保持水泥用量及其它条件不变的情况按不同的砂率拌制砼拌和物,测定其坍落度，其中坍落度最大的一种拌和物所用的砂率为最佳砂率；
★确定水泥用量:按选定的水灰比及最佳砂率,拌制数种不同水泥用量的拌和物，测定其坍落度，并绘制坍落度与水泥用量的关系曲线，根据施工要求的坍落度查出相应的水泥用量；
★根据绝对体积法确定砂石用量;
⑤经试拌校正得出经济合理的配合比；
⑥根据施工要求，测定砼的强度、抗渗性及抗冻性来校核砼配合比设计.
10．粗集料粒径的要求：
①不大于80mm;②不大于构件最小截面尺的1/4;③不大于钢筋最小净距的3/4；④当保护层厚度为50 mm时或水位变动区、大气区时，不大于其4/5；在南方浪溅区，不大于其2/3;
11．泵送砼配合比的规定:(2009年考题）P278
12砂子的有害杂质包括哪些？其各自的含义是什么?对混凝土的危害是什么？分别用什么方法检测？（只答方法名称）。
1、含泥重，指砂中小于0。08皿颗粒的含重，由于它妨碍集料与水泥浆的黏结，影响混凝土的强度和耐久性。通常用水洗法检验。^
2、云母含重，云母呈薄片状，表面光滑,且极易沿节理开裂,它与水泥浆的黏结性极差,影响混凝土的和易性，对混凝土的抗冻、抗渗也不利。检测方法是在砍大镜下用针挑捡。
3、轻物质,指相对密度小于2的颗粒,可用相对密度为1.95〜2.00的重液来分离测定。
4、有机质含重，指砂中混有动植物腐殖质、腐质土等有机物，它会延缓混凝土凝结时间，并降低混凝土强度，多采用比色法来检验。
5、硫化物含重,指砂中硫化物及硫酸盐一类物质的含重，它会同混凝土中的水化铝酸钙反应生成结晶,体积膨胀,使混凝土破坏.常用硫酸钡进行定性试验.
13简述《水运工程混凝土试验规程》中规定粗集料的缩分方法Âc†C2Öß｝
\｛=Íe¡YÞù'
答：将每组样品置于平板上，在自然状态下拌混均匀,并堆成锥体,然后沿互相垂直的两条直径把锥体分成大致相等的4份,取其对角的两份重新拌匀，再堆成锥体，重复上述过程，直至缩分后的材料量略多于进行试验所需的量为止。Âc†C2Öß｝
\｛=Íe¡YÞù’
14预应力混凝土用钢绞线按捻制结构分为哪几类，按应力松弛性能又分为哪几类？Âc†C2Öß｝
bbs。3c3t。com\{=Íe¡YÞù’
答：按捻制结构分为哪三类：用两根钢丝捻制的钢绞线(1×2），用三根钢丝捻制的钢绞线(1×3），用七根钢丝捻制的钢绞线（1×7).按应力松弛性能又分为两类：Ⅰ级松弛和Ⅱ级松弛。
15、2级钢与3级钢有什么区别
屈服强度和抗拉强度不一样，伸长率也不一样
钢筋分四个种类 共三级
一级：HPB235
二极：HRB335
三级：HRB400和RRB400
数字表示强度标准值 一般强度越高 价格越高
区别有很多，例如：HPB235是光圆钢筋 HRB335和HRB400是带肋钢筋；一级钢筋的弹性模量也跟二三级的不同(二三级相同)，等等～~
16、建设工程使用的钢筋和钢材有了生产厂的材质证明文件还要取样检验吗？
   答：建设工程使用的钢筋和钢材的材质证明要“双控”,各验收批的钢筋和钢材的出厂质量合格证和进场的试验报告单缺一不可.同时,材质证明要与实物应物证相符。
17、简述闪光对焊试验的合格判定。
钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接
头、预埋件钢筋 T 形接头的拉伸试验结果评定如下。
1 符合下列条件之一，评定为合格。
① 3 个试件均断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值.
② 2 个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；1
个试件断于焊缝，或热影响区，脆性断裂，或延性断裂，抗拉强度大于等于钢筋母材抗拉强
度标准值。
2 符合下列条件之一，评定为复验。
① 2 个试件断于钢筋母材,延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；1
个试件断于焊缝，或热影响区,呈脆性断裂，或延性断裂，抗拉强度小于钢筋母材抗拉强度
标准值。
② 1 个试件断于钢筋母材,延性断裂,抗拉强度大于等于钢筋母材抗拉强度标准值;2
个试件断于焊缝，或热影响区，呈脆性断裂,抗拉强度大于等于钢筋母材抗拉强度标准值。
③ 3 个试件全部断于焊缝,或热影响区,呈脆性断裂,抗拉强度均大于等于钢筋母材
抗拉强度标准值。
3 复验时，应再切取 6 个试件。复验结果，当仍有 1 个试件的抗拉强度小于钢筋母材
的抗拉强度标准值;或有 3 个试件断于焊缝或热影响区,呈脆性断裂,均应判定该批接头为
不合格品.
4 凡不符合上述复验条件的检验批接头，均评为不合格品。
5 当拉伸试验中，有试件断于钢筋母材，却呈脆性断裂;或者断于热影响区,呈延性
断裂,其抗拉强度却小于钢筋母材抗拉强度标准值。以上两种情况均属异常现象，应视该项
试验无效,并检查钢筋的材质性能.
钢筋闪光对焊接头、气压焊接头进行弯曲试验时，焊缝应处于弯曲中心点，弯心直
径和弯曲角度应符合规定。
当试验结果,弯至 90°，有 2 个或 3 个试件外侧(含焊缝和热影响区）未发生破裂，
应评定该批接头弯曲试验合格。
当有 2 个试件发生破裂,应进行复验。
当有 3 个试件发生破裂，则一次判定该批接头为不合格品。
复验时，应再加取 6 个试件。复验结果，当仅有 1～2 个试件发生破裂时,应评定该批
接头为合格品.
注：当试件外侧横向裂纹宽度达到 0。5mm 时，应认定已经破裂。
18、简述钢筋阻锈剂原理
是指加入混凝土中或涂刷在混凝土表面,能阻止或减缓钢筋腐蚀的化学物质。（一些能改善混凝土对钢筋防护性能的添加剂或外涂保护剂(如硅灰、硅烷浸渍剂等）不属于钢筋阻锈剂范畴）钢筋阻锈剂必须能直接阻止或延缓钢筋锈蚀.按使用方式和应用对象分掺入型（DCI）：掺加到混凝土中,主要用于新建工程也可用于修复工程. 渗透型（MCI):喷涂于混凝土外表面，主要用于已建工程的修复。
《钢筋阻锈剂使用技术规程》（YB/T9231—98).
含气量
≤4%
泌水率之比
≤100％
凝结时间差【初、终凝】
—90～+120min
抗压强度比
≥100%
28d收缩率比
≤135％
19、简述硬化混凝土的变形的原因
来自两方面：环境因素（温、湿度变化）和外加荷载因素，因此有:
v 荷载作用下的变形
Ø 弹性变形
Ø 非弹性变形
v 非荷载作用下的变形
Ø 湿胀干缩变形（可部分恢复）
Ø 自收缩/自生体积变形
Ø 温度变形（可恢复的)
Ø 化学收缩（不可恢复）
v 复合作用下的变形
Ø 徐变
20、简述特细砂配制混凝土原则
配制特细砂混凝土，如果套用中砂混凝土的砂率,不仅水泥用量增多，而且混凝土强度不易提高,收缩也会增大,混凝土裂缝会增加。在混凝土中,砂浆的强度随水泥浆膜厚度增加而增加，水泥浆膜厚度随水泥浆量增加而增加、随砂子总表面积的增加而减少。由于特细砂砂粒小，砂浆包裹厚度相对薄一些,在石子粒径和空隙率固定情况下，适当增大石子的用量,减少砂浆用量,可以使骨架坚固，节约水泥，减少收缩，避免混凝土早期裂缝的产生。所以特细砂混凝土必须采用低砂率，其砂率应比《普通混凝土配合比设计规程》 (JGJ55 — 2000) 中，中砂的砂率低 5 ％～ 8 ％.
特细砂混凝土中砂的允许含泥量,一般按照粗、中砂的规定,并不得含有泥团。特细砂混凝土的强度与粗、中砂混凝土相似,主要取决于水灰比；但用砂量 ( 砂率或砂浆剩余系数 ） 必须低于中砂混凝土；砂愈细，用砂量应愈少，以满足提高强度、改善性能及节约水泥的要求,特细砂混凝土宜配制低流动性混凝上。
21、什么是细骨料？简述细骨料样品的缩分方法.
骨料粒径在0。16~5mm之间者称为细骨料，（1分)样品的缩分可选择下列两种方法之一：
（1） 用分料器:样品在潮湿状态下拌合均匀,然后使样品通过分料器。留下接料斗中的其中一份.用另一份再次通过分料器,重复上述过程，直至把样品缩分到试验所需量为止。(2分）
（2） 人工四分法缩分：将所取每组样品置于平板上,在潮湿状态下拌合均匀,并堆成厚度约为20mm的“圆饼”分成大致相等的四份，取其对角的两份重新拌匀，再堆成“圆饼"。重复上述过程,直至缩分的材料量略多于进行试验所需的量为止.(2分)
22、砂筛分析试验，称取试样500g，各筛筛余试样重量见下表，计算细度模数，并判断该砂属何级？　
筛孔尺寸mm
5．00
2。50
1.25
0。63
0。315
0。16
底盘
筛余量g
13
52
70
172
156
30
7
分计筛余%
2。6
10。4
14。0
34。4
31.2
6。0
1.4
累计筛余%
3
13
27
61
93
99
100
μf=((β2+β3+β4+β5+β6）－5β1)/（100—β1）=2。87 该砂属中砂
23、 掺矿粉混凝土配合比设计有何特点?
答:(1）由于矿粉细度远高于普通水泥(如矿粉400—550m2/kg,普通水泥340—360m2/kg)，与空白混凝土相比，掺矿粉混凝土需水量增加约5％；
 （2）混凝土配合比设计中,应通过调整外加剂掺量的方法使混凝土同时满足工作性能和强度要求，不能随意增加拌和用水.
 （3）与普通混凝土一样，掺矿粉混凝土配比需经过(a）初步配合比设计、（b）实验室试配、©现场试拌等三个阶段由相关技术人员完成.
24、掺矿粉混凝土拌和物性能有何特点？ 答：与空白混凝土相比，掺加超细度矿粉混凝土拌和物具有如下基本性能特点:
 （1)凝结时间延长，坍落度损失小,对商品混凝土生产和夏季施工有利;
 （2)拌和物粘聚性增加,不易分层离析，可泵性好；
 (3)混凝土泌水减少，对减少沉降开裂有利。
25、掺矿粉混凝土对养护有何要求?
答：中等掺量(如30-40％）以上矿粉混凝土对早期养护条件非常敏感，应有严格要求，如：
 （1）早期养护应在混凝土终凝前进行（如喷洒养护剂、覆盖湿麻布或塑料布、等）;
 （2）水养护时间至少为7天;
 (3）当掺量达50%以上时,水养护期应延长至14天。26、蒸汽养护对掺矿粉混凝土有何影响?
答：湿-热养护对掺矿粉混凝土尤其有利.可采用比普通硅酸盐水泥混凝土稍高的蒸汽养护温度,以提高大掺量矿粉混凝土预制构件的蒸养（出池/窑）强度。但是,由于掺矿粉混凝土早期强度发展较普通水泥混凝土慢、受温度影响敏感，应适当调整或延迟构件的预养时间（冬季生产尤其如此）,以保证混凝土构件入蒸养池/窑前具备足够的初始结构强度,获得最佳的蒸养效果。
27、掺矿粉混凝土强度发展有何特点？
答：（1）矿粉掺量对混凝土强度发展有显著影响，应根据设计与施工要求,通过实验确定最佳的掺量范围;
 (2）在标养条件下，掺量30-50%矿粉混凝土3天抗压强度约为空白混凝土的50—60％，7天时达到70—80%，28天及以后强度与空白混凝土持平并可持续增长。
28、养护温度对掺矿粉混凝土强度发展有何影响？
答：(1）掺矿粉混凝土强度发展对养护温度较敏感，温度越低对其强度发展越不利；
 (2）夏季施工对掺矿粉混凝土强度发展有利，但应注意混凝土表面保湿，确保其有充分的水化硬化环境；
 （3)冬季施工由于气温较低，混凝土强度发展缓慢，应适当降低矿粉掺加量同时遵照国家有关冬季施工规范,采取必要保温措施，确保其强度满足要求。
29、什么情况下的混凝土应考虑使用大掺量矿粉？ 答：（1）有严格温控要求的大体积混凝土（如大型结构物基础、地下室、隧道、等）；
 (2）曝露于严酷环境中的抗腐蚀混凝土结构（如港工/海工混凝土结构、污水处理厂、盐碱地区混凝土结构、等);
 (3）具有潜在碱-骨料反应破坏地区的混凝土结构；
 (4)自流平（密实）混凝土。
30、什么是通用硅酸盐水泥?简述通用硅酸盐水泥的分类
答:以硅酸盐水泥熟料和适量的石膏，及规定的混合材料制成的水硬性胶凝材料。
通用硅酸盐水泥按混合材料的品种和掺量分为硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥.
31、根据GB12573规定，水泥的取样方法主要内容？
（1）散装水泥,对同一水泥厂生产的同期出厂的水泥品种，以一次进厂（场)的同一出厂编号的水泥为一批，且一批总重量不超过500t.随机从不少于三个车罐中采取等量水泥，经混拌均匀后称取不少于12kg。
（2）袋装水泥,对同一水泥厂生产的同期出厂的同品种、同标号的水泥，以一次进厂（场）的同一出厂编号为一批，且一批总重量不超过200t。取样应有代表性,可连续取，亦可从20个以上不同部位取等量样品,总量不得小于12kg。
(3）按照标准规定进行检测时，将水泥试验等分成两份,一份用于检验，一份密封保存，以备有疑问时用于复验(密封保存不得超过3个月）。
32、简述水泥净浆稠度测定的原理.
答:水泥标准稠度净浆对标准试杆(或试锥）的沉入具有一定阻力。通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。
33、简述水泥凝结时间测定的原理。
答：凝结时间以试针沉人水泥标准稠度净浆至一定深度所需的时间表示。
34、简述雷氏法测定水泥安定性的原理。
答：雷氏法是观测由二个试针的相对位移所指示的水泥标准稠度净浆体积膨胀的程度。
35、简述试饼法测定水泥安定性的原理.
答：试饼法是观测水泥标准稠度净浆试饼的外形变化程度.
36、什么是水泥的体积安定性？引起水泥体积安定性不良的原因是什么？
答:水泥的体积安定性是指水泥浆体硬化后体积变化的均匀性。即水泥硬化浆体能保持一定的形状,具有不开裂、不变形、不溃散的性质。
引起水泥体积安定性不良的原因是：1。熟料中含有过多的游离氧化钙和游离氧化镁、三氧化硫.2。掺入石膏过多。
目前采用的安定性检测方法只是针对游离氧化钙的影响。
37、标准稠度用水量测定前应做那些准备工作？
答:（1）维卡仪的金属棒能自由滑动；
(2）调整至试杆接触玻璃板时指针对准零点;
（3）搅拌机运行正常。
（4）净浆搅拌机的搅拌锅和搅拌叶片先用湿布擦过
38、水泥振实台的安装有什么要求？
答: 振实台应安装在高度约400mm的混凝土基座上。混凝土体积约为0。25m3，重约600kg。需防外部振动影响振实效果时，可在整个混凝土基座下放一层厚约5mm天然橡胶弹性衬垫。
39、水泥成型和养护的温湿度有何要求？
答:试体成型试验室的温度应保持在（20±2）℃,相对湿度应不低于50％。
试体带模养护的养护箱或雾室温度保持在(20±1）℃，相对湿度不低于90％。
试体养护池水温度应在（20±1）℃范围内。
40、简述水泥密度测定的原理。
答：将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度,为使测定的水泥不产生水化反应,液体介质采用无水煤油。
41、试述水泥的交货与验收规定。
答:交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号水泥的检验报告为依据。
采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方有告知买方验收方法的责任，当无书面合同或协议,或未在合同、协议中注明验收方法的，卖方应在发票上注明“以本厂同编号水泥的检验报告为验收依据”字样。
★以抽取实物试样的检验结果为验收依据时,买卖双方应在发货前或交货地共同取样和签封.取样方法按GB 12573进行，取样数量为20kg，缩分为二等份。一份由卖方保存40d，一份由买方按标准规定的项目和方法进行检验.
在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时,则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验.水泥安定性仲裁检验时，应在取样之日起10d以内完成。
★以生产者同编号水泥的检验报告为验收依据时，在发货前或交货时买方在同编号水泥中取样,双方共同签封后由卖方保存90d，或认可卖方自行取样、签封并保存90d的同编号水泥的封存样。
在90d内，买方对水泥质量有疑问时，则买卖双方应将共同认可的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
42、试述水泥胶砂试件脱模前的处理及养护。
答：去掉留在模子四周的胶砂。立即将作好标记的试模放入雾室或湿箱的水平架子上养护，湿空气应能与试模各边接触.雾室或养护箱的温度应控制在（20±1）℃,相对湿度不低于90%.养护时不应将试模放在其他试模上。一直养护到规定的脱模时间时取出脱模。脱模前,用防水墨汁或颜料笔对试体进行编号和做其他标记.二个龄期以上的试体，在编号时应将同一试模中的三条试体分在二个以上龄期内。
43、试述水泥检测报告至少应包括那些内容：
答:至少应包括:报告名称、报告编号、样品编号、样品状态、委托单位、工程名称、工程部位、代表批量、生产厂家、检测日期、检测依据、产品标准、检测环境的温湿度、实验室地址、水泥品种、代号、强度等级、力学性能检测结果、结论、签发日期、主检人、校核人、批准人、检测单位等。
44、论述一下如何才能保证水泥抗压结果检测的准确性?
答：（1）、首先是检验人员要具备熟练的检验技术、能熟练地进行水泥检测。
(2)、试验用的仪器设备应确保检定或自校合格,并满足标准的要求。这些设备包括搅拌机、振实台、试模、试验机等。
（3)、养护设施要满足标准的要求,包括成型间和标准养护室的温湿度要严格按标准要求进行控制.
（4）、成型时计量要准确。称量所用的天平要检定合格，天平的精度要满足标准的要求。
（5)、试验所用的标准砂要采用符合国家标准的标准砂.
（6）、试压时的抗压夹具、加荷方法等要满足标准的要求。
45．水泥的技术性质？
答:水泥技术性质：物理性质(细度、标准稠度、凝结时间、安定性）
力学性质（强度、强度等级）
化学性质(有害成分{三氧化硫、氧化镁、氯离子｝、不溶物、烧失量）
46、在一次水泥密度的测试过程中,共进行两次试验，一次试样量为60。02g， 水泥排开无水煤油的体积为18.9mL，每二次称取的试样量为59。98g，水泥排开的无水煤油的体积为19。1mL。求该水泥试样的密度。
答：第一次测得的水泥密度为：60.02/18。9=3.18g/cm3
第二次测得的水泥密度为：59。98/19。1=3.14g/cm3
由于两次测量结果之差超过0。02 g/cm3，所以该试验应增加测试次数或重做。
47、在一次水泥细度的测试过程中，共进行两次试验。一次试验的试样量为25.12g,筛余量为1.02g；第二次的试样量为25。34g，筛余量为1。06g。筛子的修正系数为1。12,求该水泥样品的细度。
答：第一次测得的水泥细度为：1.02/25。12×100％＝4。1％
4.1％×1。12＝4。6％
第二次测得的水泥细度为：1.06/25。34×100％＝4.2%
4。2％×1。12＝4。7％
由于两次筛余结果绝对误差小于0。5％，所以取两次结果的平均值作为筛析结果.
（4.6％+4。7%）/2=4。6％.
48、某一试验室接收了一份水泥委托检验任务，试验人员在接收委托后直接将试验样品拿到水泥检测室进行检验。在进行检测时，试验人员发现检测室温度为16度，于是该试验人员将检测室的空调打开,一边进行温度控制一边继续进行试验，并用精度为±2g的天平称取所取的材料进行成型操作.请问：该试验人员的检测过程符合标准的要求吗？如果不符合，请指出.
答：该试验人员的检测过程不符合标准的要求.
(1）标准要求试验室温度为20℃±2℃，相对湿度应不低于50%，水泥试样、拌和水、仪器和用具的温度应与试验室一致.因此,该试验人员应先对试验室的温湿度进行检查，当发现环境条件不满足要求时应先进行温湿度进行调整,调整到标准要求的温湿度,并将水泥样品在标准条件下存放一段时间，使之和与试验室温度一致后方可进行试验。
（2）称量所用的天平不满足要求,标准要求精度为±1g。
49、某试验室用试饼法测定水泥的安定性.试饼成型完毕后将试饼放在成型室内养护24 h±2 h.然后脱去玻璃板取下试饼,在试饼无缺陷的情况下将试饼放在沸煮箱水中的蓖板上，接通电源进行加热,沸煮箱在45min后沸腾并恒沸3小时.沸煮结束后,立即放掉沸煮箱中的热水，打开箱盖,待箱体冷却至室温,取出试件进行判别.目测试饼未发现裂缝。因此判水泥的安定性合格.请问：该试验室的安定性检测有何不当之处?
答：（1）试饼成型后应当在养护箱中养护,而不应该在成型室内养护。
（2）沸煮时应当在在30 min±5 min内升至沸腾。
（3）结果判定时，除了目测试饼有无裂缝外，还应用钢直尺检查也没有弯曲.
50某一试验室将同一天成型的普通硅酸盐水泥和矿渣硅酸盐水泥放入一个养护槽中进行养护.由于养护槽比较小，所以试验人员就将试件刮平面向下叠放在一起.养护到第20天时,试验人员发现试体上表面的水深只有2mm,于是,从自来水管中接水加到养护槽中以保持试体上表面的水深超过5mm。请问：该试验室对水泥试件的养护有何不当之处？
答：(1）不应将不同品种的水泥放在一个养护槽中养护。
（2)试件不应当叠放,试件彼此间应保持一定间距，以让水与试件的六个面接触.
（3）水平放置时刮平面应朝上.
(4)应每天检测养护槽的水深，并保持试体上表面的水深不得小于5mm。
(5)不应从自来水管中接水直接加到养护槽中，而应该加入事先放在养护室中和养护室同的水。
51、某试验室进行水泥密度的检测,李氏瓶刻度时的温度为20 ℃。试验人员将无水煤油注入李氏瓶中至0到1 mL刻度线后，盖上瓶塞放入恒温水槽内,使刻度部分浸入水中，恒温30 min，并记下初始（第一次）读数，此时恒温水槽的温度为20。5℃。试验人员从恒温水槽中取出李氏瓶,用滤纸将李氏瓶细长颈内没有煤油的部分仔细擦干净.然后试验人员从水泥样中用精度为±1g的天平称取60g水泥样品并将其一点点的装入李氏瓶中,并反复摇动,至没有气泡排出，再次将李氏瓶静置于恒温水槽中,恒温30 min，记下第二次读数，此时恒温水槽的温度为20。0℃.问：该密度检测过程有何不当之处？
答:（1)水泥试样应预先通过0. 90 mm方孔筛，在110±5 ℃温度下干燥1h，并在干燥器内冷却至室温.而在该操作过程中没有进行这些预备工作。
（2）称量水泥用的天平的精度不够，应用精度为±0.01g的天平.
（3）第一次读数和第二次读数时，恒温水槽的温度差0.5℃,超过了0。2 ℃的标准要求.
52、某工地从水泥厂新购一批袋装水泥，双方商定以抽取实物试样的检验结果为验收依据。水泥到场后，双方人员从10袋水泥中取样20kg，缩分为二等份。一份由水泥厂保存，另一份则送到某市级工程质量检测站进行检验。等到第30天，工地人员取报告时发现水泥安定性和28天强度不合格。于是工地一方将检测结果通知水泥厂，并要求水泥厂进行赔偿。水泥厂不服,双方经协商后同意进行仲裁检验.于是双方将水泥厂保存的另一份样品送到同一检测站重新对不合格项进行检测.问:在这批水泥的验收过程中，那些过程是错误的？
答：（1)取样方法不正确.应至少从20袋水泥中取样混合组成混合样。
（2)仲裁检验时不应再送到市级工程质量检测站进行检验.而应送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
(3）安定性的送仲裁检验已超过有效期。水泥安定性仲裁检验时，应在取样之日起10d以内完成.
53、简述混凝土外加剂各种技术性能指标。
答：1）混凝土膨胀剂————分为化学成分指标和物理性能指标
GB23439-2009规定
化学成分指标—氧化镁、碱含量。
【碱含量时选择性指标，若使用活性骨料，用户要求提供低碱性混凝土膨胀剂时，碱含量不大于0。75】
【氧化镁含量应不大于5%】
物理性能指标—细度、凝结时间、限制膨胀率、抗压强度
【限制膨胀率是强制性指标】
JTJ476—2001规定
化学成分指标——氧化镁、含水率、总碱量、氯离子
物理性能指标-—细度、凝结时间、限制膨胀率、抗压强度、抗折强度
2）混凝土泵送剂——-分为均质性指标和受检混凝土性能指标JC473-2001
均质性指标—含固量、含水量、密度、细度、氯离子含量、总碱量、水泥净浆流动度.
受检混凝土的性能指标—坍落度增加值、坍落度保留值、常压泌水率比、压力泌水率比、含气量、抗压强度比、收缩率比、对钢筋的锈蚀作用。
3）砂浆和混凝土防水剂-分为均质性指标和受检砂浆、混凝土性能指标JTJ474—2008
均质性指标—含固量、含水率、密度、细度、氯离子含量、总碱量.
受检砂浆性能指标——-安定性、凝结时间、抗压强度比、透水压力比、吸水量比(48h）、收缩率比（28d)。
受检混凝土性能指标—安定性、凝结时间差、抗压强度比、透水压力比、吸水量比（48h)、收缩率比(28d)、泌水率比.
4）混凝土防冻剂———分为均质性指标和受检混凝土性能指标JTJ475-2004
均质性指标—含固量、含水率、密度、细度、氯离子含量、碱含量、水泥净浆流动度。【同泵送剂】
受检混凝土性能指标—减水率、泌水率比、含气量、凝结时间差、抗压强度比、28天收缩率比、渗透高度比、50天冻融强度损失率比、对钢筋的锈蚀作用。
5）钢筋混凝土阻锈剂--—分为均质性指标和加入阻锈剂的混凝土性能指标JTJ/T537—2004
均质性指标—含固量/含水量、密度、细度、氯离子含量、水泥净浆流动度、PH值、表面张力、还原糖、总碱量、硫酸钠、泡沫性能、砂浆率。
加入阻锈剂的钢筋混凝土的技术性能-钢筋的耐盐水浸渍性能、耐锈蚀性能、混凝土凝结时间差、抗压强度比。【凝结时间差为-60-+120min】【抗压强度比为大于0。90】
54、简述《混凝土外加剂》GB8076-2008规定的混凝土的搅拌方法。
采用60L单卧轴式强制混凝土搅拌机，搅拌机的拌合量应不小于20l，不宜大于45l。
外加剂为粉状时，全部材料及外加剂一次投入,干拌均匀，再加入拌合水，一起搅拌2min.
外加剂为液体时，将水泥、砂、石一次投入搅拌机,干拌均匀，再加入掺有外加剂的拌合水一起搅拌2min.
出料后在铁板上用人工翻拌至均匀，再行试验.各种混凝土试验材料及环境温度均应保持在20±3℃。
55、钢筋锈蚀试验两种快速试验方法是什么?
答:钢筋锈蚀试验两种快速试验方法是新拌砂浆法和硬化砂浆法 。
56、混凝土外加剂GB8076—2008规定,外加剂的氯离子含量有哪些方法测定?各自的原理?试验仪器和试剂？
按规定包括：离子色谱法和电位滴定法
离子色谱法原理—是液相色谱分析方法的一种，样品溶液经阴离子色谱柱分离,溶液中的阴离子F\CL\SOi、NO3被分离，同时被电导池检测。测定溶液中氯离子峰面积或峰高.
主要仪器设备-离子色谱仪，包括电导检测器、抑制器、阴离子分离柱、进样定量环。
电位滴定法原理-以银电极或氯电极为指示电极，其电势随Ag+浓度而变化。以甘汞电极为参比电极,用电位计或酸度计测定两电极在溶液中组成原电池的电势,银离子与氯离子反应生成溶解度很小的氯化银白色沉淀.在等当点前滴入硝酸银生成氯化银沉淀，两电极间电势变化缓慢,等当点时氯离子全部生成氯化银沉淀，这时滴入少量硝酸银即引起电势急剧变化，指示出滴定终点.
试剂—硝酸(1+1）、硝酸银溶液（17g/L）、氯化钠标准溶液;
57、简述混凝土膨胀剂检验抗压强度与抗折强度时,每成型三条试体所需材料用量（混凝土膨胀剂按照掺量12％）。
答：水泥396g;膨胀剂54g；标准砂1350g；拌和水225g。
58、简要叙述钢筋锈蚀试验（硬化砂浆法)主要试验步骤。
答:1）制备钢筋；2）成型砂浆电极；3）砂浆电极的养护及处理；4）测试；
5)绘制阳极极化电位－时间曲线；6）根据电位-时间曲线判断砂浆中的水泥、外加剂等对钢筋锈蚀的影响。
59、水泥的分类有哪些？
1、按水泥用途及性能分类
（1)通用水泥
（2）专用水泥
(3)特性水泥
2、按其主要水硬性物质名称分类
硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、铁铝酸盐水泥、氟氯酸盐水泥、以火山灰或潜在水硬性材料及其他活性材料为主要组分的水泥。
3、按主要技术特性分类
快硬性、水化热、抗硫酸盐性、膨胀性、耐高温性
60、下图为外加剂钢筋锈蚀试验(新拌砂浆法／硬化砂浆法）的“ 恒电流、电位一时间曲线分析图",试分析新拌砂浆法出现曲线①或②或③之一时，对钢筋锈蚀的影响。
答:新拌砂浆法出现曲线①时，表明阳极钢筋表面钝化膜完好无损,所测外加剂对钢筋是无害的；
新拌砂浆法出现曲线②或③时，表明钢筋钝化膜已遭破坏,还必须再作硬化砂浆阳极极化电位的测量,以进一步判别外加剂对钢筋有无锈蚀危害。
当再用硬化砂浆法,出现曲线①时，表明所测外加剂对钢筋是无害的；出现曲线②或
