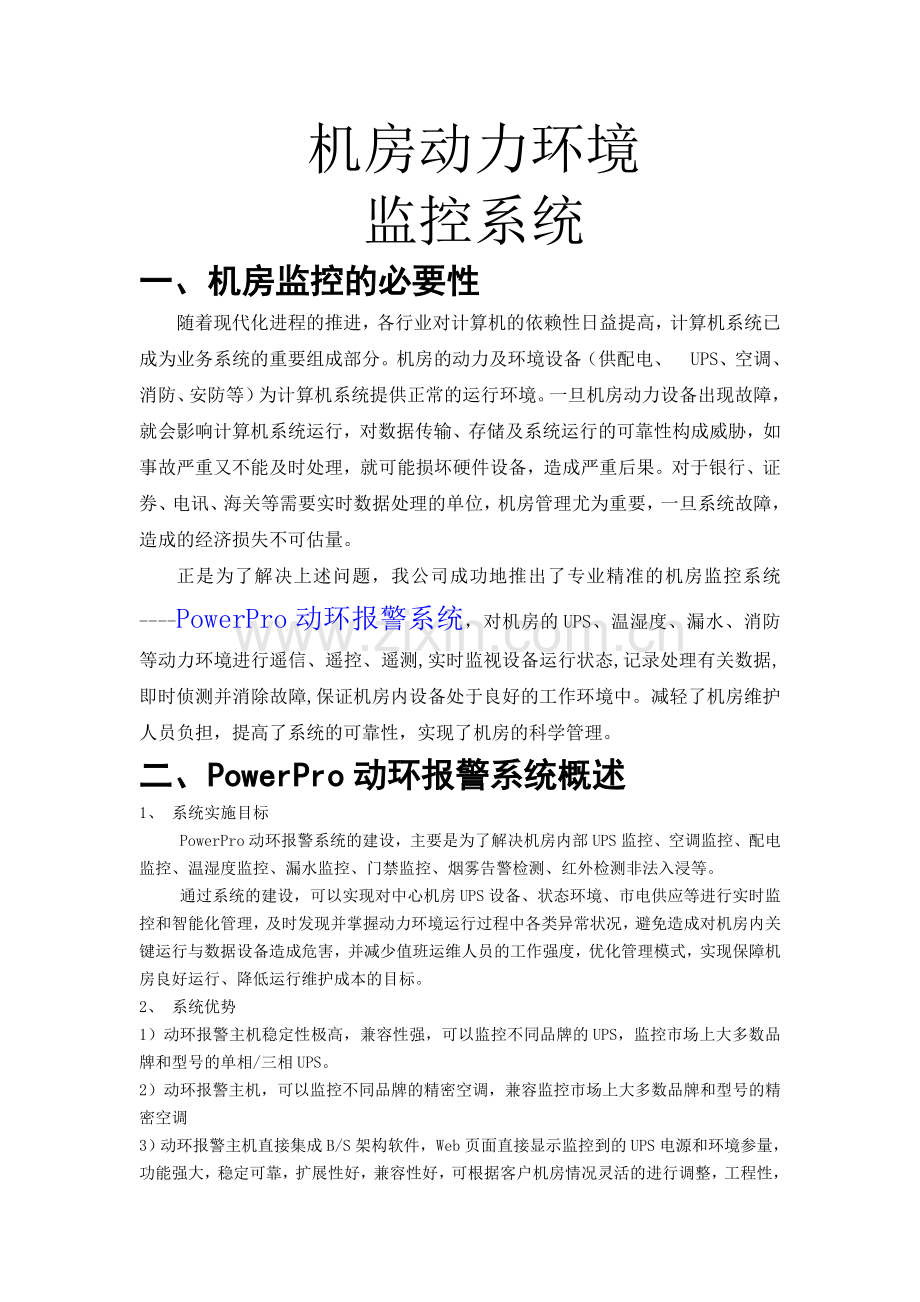

机房动力环境
监控系统
一、 机房监控的必要性
随着现代化进程的推进，各行业对计算机的依赖性日益提高，计算机系统已成为业务系统的重要组成部分。机房的动力及环境设备（供配电、 UPS、空调、消防、安防等）为计算机系统提供正常的运行环境。一旦机房动力设备出现故障，就会影响计算机系统运行，对数据传输、存储及系统运行的可靠性构成威胁，如事故严重又不能及时处理，就可能损坏硬件设备，造成严重后果。对于银行、证券、电讯、海关等需要实时数据处理的单位，机房管理尤为重要，一旦系统故障，造成的经济损失不可估量。
正是为了解决上述问题，我公司成功地推出了专业精准的机房监控系统----PowerPro动环报警系统，对机房的UPS、温湿度、漏水、消防等动力环境进行遥信、遥控、遥测,实时监视设备运行状态,记录处理有关数据,即时侦测并消除故障,保证机房内设备处于良好的工作环境中。减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理。
二、 PowerPro动环报警系统概述
1、 系统实施目标
PowerPro动环报警系统的建设，主要是为了解决机房内部UPS监控、空调监控、配电监控、温湿度监控、漏水监控、门禁监控、烟雾告警检测、红外检测非法入浸等。
通过系统的建设，可以实现对中心机房UPS设备、状态环境、市电供应等进行实时监控和智能化管理，及时发现并掌握动力环境运行过程中各类异常状况，避免造成对机房内关键运行与数据设备造成危害，并减少值班运维人员的工作强度，优化管理模式，实现保障机房良好运行、降低运行维护成本的目标。
2、 系统优势
1） 动环报警主机稳定性极高，兼容性强，可以监控不同品牌的UPS，监控市场上大多数品牌和型号的单相/三相UPS。
2） 动环报警主机，可以监控不同品牌的精密空调，兼容监控市场上大多数品牌和型号的精密空调
3）动环报警主机直接集成B/S架构软件，Web页面直接显示监控到的UPS电源和环境参量，功能强大，稳定可靠，扩展性好，兼容性好，可根据客户机房情况灵活的进行调整，工程性，需二次开发。
3）动环报警主机，拥有3路智能设备通讯口（RS232/RS485自适应）,其中1路专用于MODBUS设备，可扩展8个温湿度扩展口；8路干接点输出（DI）；2路继电器输出(DO)；集成64M SDRAM和128M flash，可存储几万条历史记录和历史告警；集成1个GSM短信模块，集成短信、语音功能；集成SNMP模块，提供网络监控功能。
4）动环报警主机，内嵌的128M内存芯片，可保存5万条的UPS数据和环境监控运行“历史数据”和10万条“历史告警”,即2-3年的数据存储。预留TF插糟，可扩展32G、128G的TF存储芯片。
5）动环报警主机，在监控UPS的情况下，提供“服务器关机保护软件”的功能。
6）数据监控多样化：网络监控、短信查询、语音查询。
7）报警功能多样式：声光报警、短信报警、语音报警、邮件报警。
三、 PowerPro动环报警---系统拓朴图

四、PowerPro动环报警监控系统方案设计
4.1 UPS监控
通过UPS的智能接口（RS232/RS485），大部份为RS232口，监控系统可以实时地监视市电输入、UPS整流器、输入电压、输出电压、频率、旁路、负载等各部分的运行状态与参数。系统可全面诊断UPS运行状况，实时监视UPS的各种参数。一旦UPS报警，将自动发短信、电话语音播报、邮件告警给管理员。对于重要的参数，可作长时间记录，系统可查询 三年 内相应参数的运行历史数据，方便管理员全面了解UPS的运行状况，及时地发现并解决UPS运行中出现的各种问题。

4.2 精密空调监控
通过精密空调的智能接口，大部份为RS485接口，监控系统可以实时监控精密空调的参数，如空调各部件，如压缩机、风机、加热器、加湿器、去湿器、滤网等的运行状态与参数。部份品牌空调，其通讯协议有控制功能，就可远程修改空调设置参数（温度与湿度），实现空调的远程开关机。一旦空调发生任何异常，将自动发短信、电话语音播报、邮件告警给管理员。对于重要的参数，可作长时间记录，系统可查询 三年 内相应参数的运行历史数据，方便管理员全面了解精密空调的运行状况，及时地发现并解决精密空调运行中出现的各种问题。

4.3温湿度监测
在机房内安装带液晶显示的温湿度传感器对环境温湿度实现监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度一体化传感器将把检测到的温度值、湿度值实时传送到监控主机中，并在监控界面上以数值形式直观地表现出来。可设置对应的阈值（上下限），一旦温、湿度值越限，将自动发短信、电话语音播报、邮件告警给管理员，提示管理员通过调节空调温、湿度值给机房设备提供最佳运行环境。对于机房内使用非精密空调时特别重要，可让管理员及时地了解机房内实际的温湿度运行情况。

4.4 区域漏水检测
在机房易漏水的下方或周围铺设漏水感应线，将感应线接到漏水控制器上，再将控制器的输出信号接到动环报警主机。这样当漏水感应线检测到有水时，系统会立即报警并通知机房管理人员

4.5 烟雾消防检测
在机房的天花板上布置烟雾传感器，通过信号线连接到动环报警主机主机，当机房出现火警时，系统会立即报警，通知机房管理人员；或者将机房、大楼的消防系统的干接点信号，接到动环报警主机上面，当消防系统报警时，系统会立即报警，通知机房管理人员

4.6 门禁监控
在门与门框之间安装“门碰/门磁”，随时监控机房门或者机柜门的开/关状态，以实现随时了解门的进出状态。

4.7 红外监测
在机房门的斜对面安装红外传感器，再将红外传感器的输出信号接到动环报警主机。对进出机房人员情况进行监测。这样当红外监测到有人移动时，系统会立即报警。通知机房管理人员。

4.8 强电检测/市电检测
在普通配电柜或者电路上，装一个强电检测模块/市电检测模块，再将此模块的输出信号接到动环报警主机。可根据此模块的通/断(开/关)情况，以判断配电柜的开/关或者某路电路的通/断情况。当电路状态发生变动，系统会立即报警。通知机房管理人员。

五、 PowerPro动环报警的报警方式
动环报警主机，一共有4种报警方式：短信报警、语音报警、邮件报警、声光报警。短信报警、语音报警，需增加一张手机SIM卡，移动/联通皆可（暂不支持中国电信CDMA），2G/3G/4G皆可，最多可添加6个短信手机号、6个语音手机号；邮件报警功能，需使用网络功能的情况下，方可使用，可添加4个Email邮箱，需使用中文邮箱系统（暂不支持英文邮箱系统）。声光报警需增加“声光报警器”，最多可增加2个；

六、 动力环境监控软件
6.1 登陆页面

6.2 软件模块---UPS监控系统

6.3 软件模块---精密空调监控

6.4 软件模块---温湿度监测系统

6.5 软件模块---其他干接点数据量

七、 售后服务
1、 本公司承诺主设备的质量保修期为1年，即自产品交付使用、验收通过之日起1年内提供免费保修服务，但对于现场蓄意破坏、被盗或用户方使用不当、擅自维修、实施改装等人为造成的损坏及不可预见的灾难性破坏等，不在免费保修范围之内。
2、本公司为用户提供电话服务和电话技术支持。
3、若属系统应用范围变更，或者用户新增功能需求，本公司确认可行后，可根据用户的要求派遣技术人员提供现场服务并配合施工，该情况下经双方协商收取一定费用。
