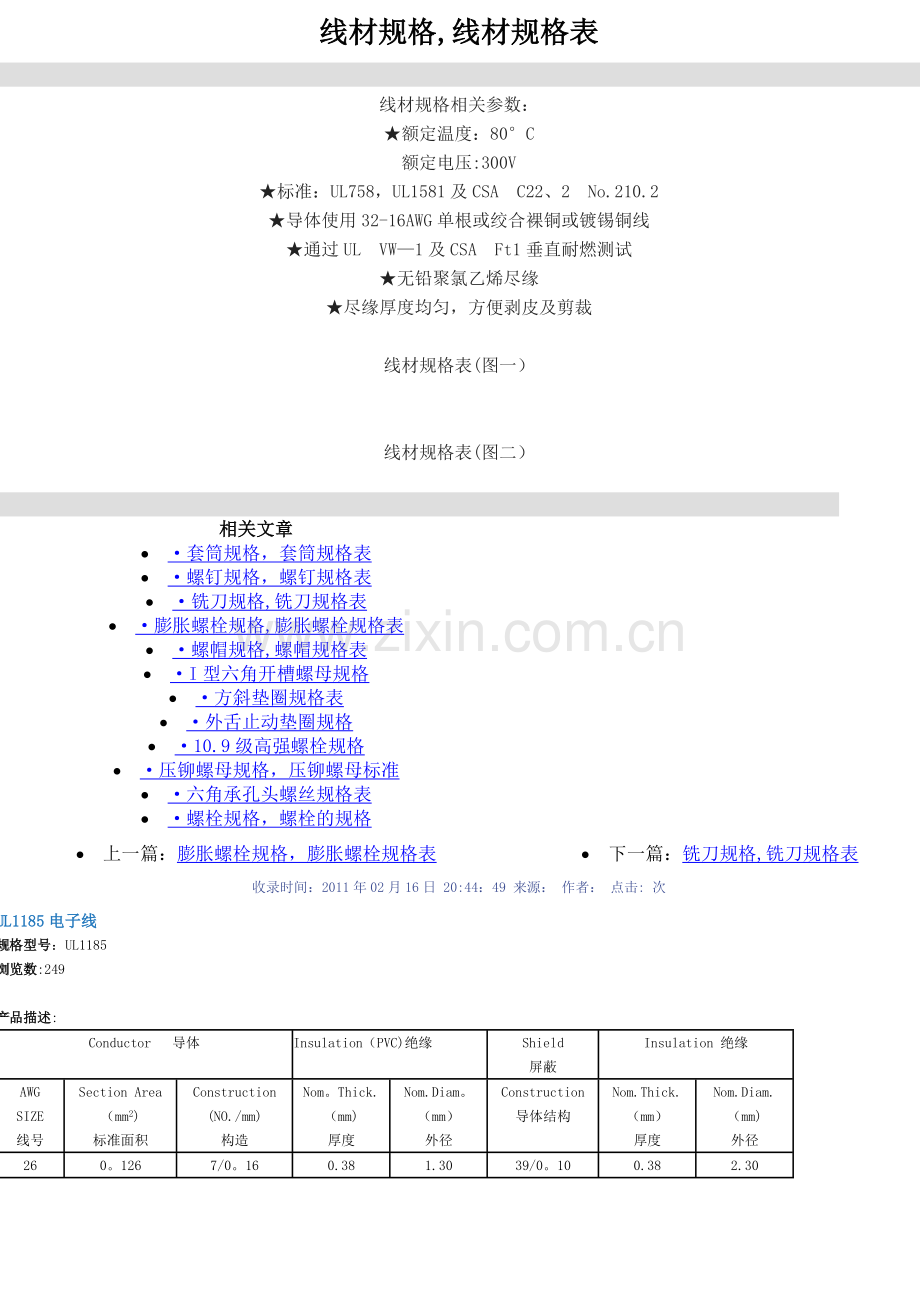

线材规格知识表.doc

线材规格,线材规格表

线材规格相关参数：
★额定温度：80°C
额定电压:300V
★标准：UL758，UL1581及CSA C22、2 No.210.2
★导体使用32-16AWG单根或绞合裸铜或镀锡铜线
★通过UL VW—1及CSA Ft1垂直耐燃测试
★无铅聚氯乙烯尽缘
★尽缘厚度均匀，方便剥皮及剪裁

线材规格表(图一）

线材规格表(图二）

相关文章
· ·套筒规格，套筒规格表
· ·螺钉规格，螺钉规格表
· ·铣刀规格,铣刀规格表
· ·膨胀螺栓规格,膨胀螺栓规格表
· ·螺帽规格,螺帽规格表
· ·I型六角开槽螺母规格
· ·方斜垫圈规格表
· ·外舌止动垫圈规格
· ·10.9级高强螺栓规格
· ·压铆螺母规格，压铆螺母标准
· ·六角承孔头螺丝规格表
· ·螺栓规格，螺栓的规格

· 上一篇：膨胀螺栓规格，膨胀螺栓规格表
· 下一篇：铣刀规格,铣刀规格表

收录时间：2011年02月16日 20:44：49 来源： 作者： 点击: 次
UL1185电子线
规格型号：UL1185
浏览数:249

产品描述:
Conductor  导体
Insulation（PVC)绝缘
Shield
屏蔽
Insulation 绝缘
AWG
SIZE
线号
Section Area
（mm2)
标准面积
Construction
(NO./mm)
构造
Nom。Thick.
（mm)
厚度
Nom.Diam。
（mm）
外径
Construction
导体结构
Nom.Thick.
（mm）
厚度
Nom.Diam.
（mm)
外径
26
0。126
7/0。16
0.38
1.30
39/0。10
0.38
2.30
24
0。201
11/0。16
1.40
40/0。12
2.50
22
0.314
17/0.16
1.60
45/0。12
3.00
20
0.503
21/0.178
1.80
48/0.12
3。20
18
0。798
24/0.178
2.10
53/0.12
3。50
16
1。270
26/0.254
2.40
62/0。12
3.80
说明:
。导体：30-4AWG缠绕屏蔽线
。额定温度：80℃
.额定电压:300V
.可通过UL VW-1垂直耐燃测试
.工作温度:—20℃～80℃  上海日宇电子器材有限公司

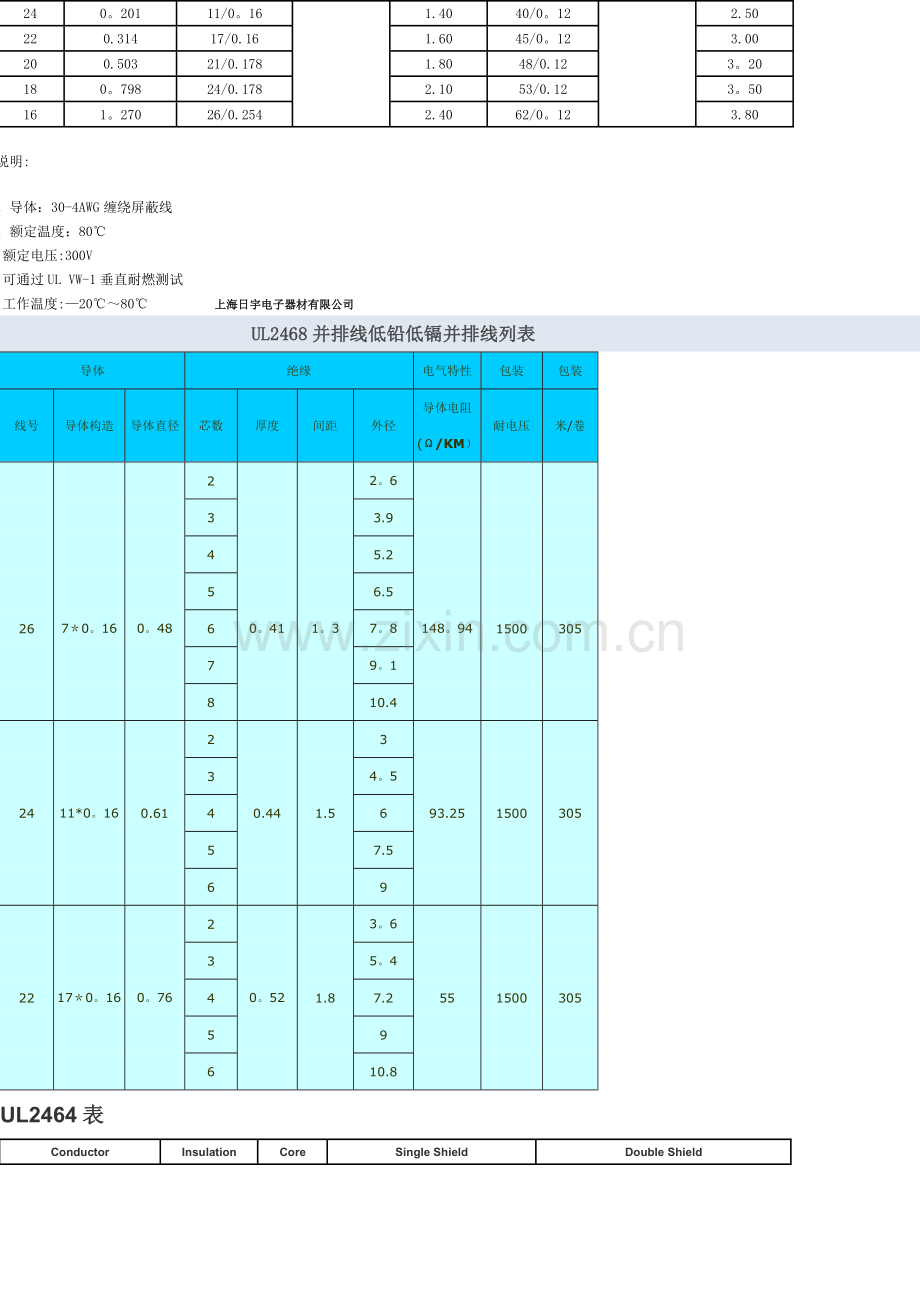

              UL2468并排线低铅低镉并排线列表
导体
绝缘
电气特性
包装
包装
线号
导体构造
导体直径
芯数
厚度
间距
外径
导体电阻(Ω/KM）
耐电压
米/卷

2

2。6

3

3.9

4

5.2

5

6.5

26
7＊0。16
0。48
6
0。41
1。3
7。8
148。94
1500
305

7

9。1

8

10.4

2

3

3

4。5

24
11*0。16
0.61
4
0.44
1.5
6
93.25
1500
305

5

7.5

6

9

2

3。6

3

5。4

22
17＊0。16
0。76
4
0。52
1.8
7.2
55
1500
305

5

9

6

10.8

UL2464表
Conductor
导体
Insulation
Diameter
Core
number
Single Shield
单层屏蔽
Double Shield
双层屏蔽
线号
AWG
线数/线径
No。/MM
绝缘线径
MM
芯线数
Shield
屏蔽
OD (MM）
完成外径
Shield
屏蔽
OD (MM)
完成外径
28
7/0.127
0.85
2
7/0。127 +AL/MYLAR
3.50
AL/Mylar+7/0.127
+4/16/0。12
4.00
3
3。50
4。00
4
4。00
AL/Mylar+7/0。127
+5/16/0.12
4.50
5
4.00
4.50
6
4.50
5。00
7
4。50
5。00
8
4.50
AL/Mylar+7/0。127
+6/16/0.12
5.00
9
5。00
5。50
10
5。50
AL/Mylar+7/0.127
+7/16/0。12
6.00
11
5.50
6。00
26
7/0。16
0.95
2
7/0。16 +AL/MYLAR
3.50
AL/Mylar+7/0.16
+5/16/0.12
4。00
3
4.00
4.50
4
4。00
4。50
5
4。50
AL/Mylar+7/0.16
+6/16/0.12
5。00
6
4。50
5.00
7
4.50
5。00
8
5。00
AL/Mylar+7/0。16
+7/16/0。12
5.50
9
5。50
6.00
10
5.50
AL/Mylar+7/0.16
+8/16/0.12
6。00
11
5。50
6。00
24
7/0.20
1。05
2
7/0。20 +AL/MYLAR
4。00
AL/Mylar+7/0.20
+5/16/0.12
4.50
3
4.00
4.50
4
4。50
AL/Mylar+7/0.20
+6/16/0.12
5。00
5
4.50
5.00
6
5。00
AL/Mylar+7/0.20
+7/16/0。12
5.50
7
5.00
5.50
8
5。50
6.00
9
5.50
7/0.16TS+AL/Mylar
+8/16/0.12
6。00
10
5.50
6。00
11
6。00
6。50
22
17/0.16
1.30
2
17/0。16 +AL/MYLAR
4.50
AL/Mylar+17/0.16
+6/16/0.12
5。00
3
4.50
5。00
4
5。00
AL/Mylar+17/0。16
+7/16/0。12
5.50
5
5。50
6.00
6
5.50
AL/Mylar+17/0.16
+8/16/0。12
6.00
7
5.50
6.00
8
6。00
6。50
20
26/0。16
1.50
2
26/0。16 +AL/MYLAR
4。60
AL/Mylar+26/0.16
+6/16/0。12
5.10
3
5。00
5。50
4
5.50
AL/Mylar+26/0.16
+8/16/0.12
6。00
5
5.80
6。30
6
6.30
AL/Mylar+26/0。16
+9/16/0。12
6。80
7
6.30
6.80
8
7。00
7.50
18
41/0。16
1.80
2
41/0.16 +AL/MYLAR
5。30
AL/Mylar+41/0.16
+8/16/0.12
5.80
3
5。50
6.00
4
6。30
AL/Mylar+41/0。16
+9/16/0.12
6.80
5
6。70
8.20
6
7。20
AL/Mylar+41/0.16
+10/16/0。12
7.70
7
7。20
7.70
8
8.00
8.50
