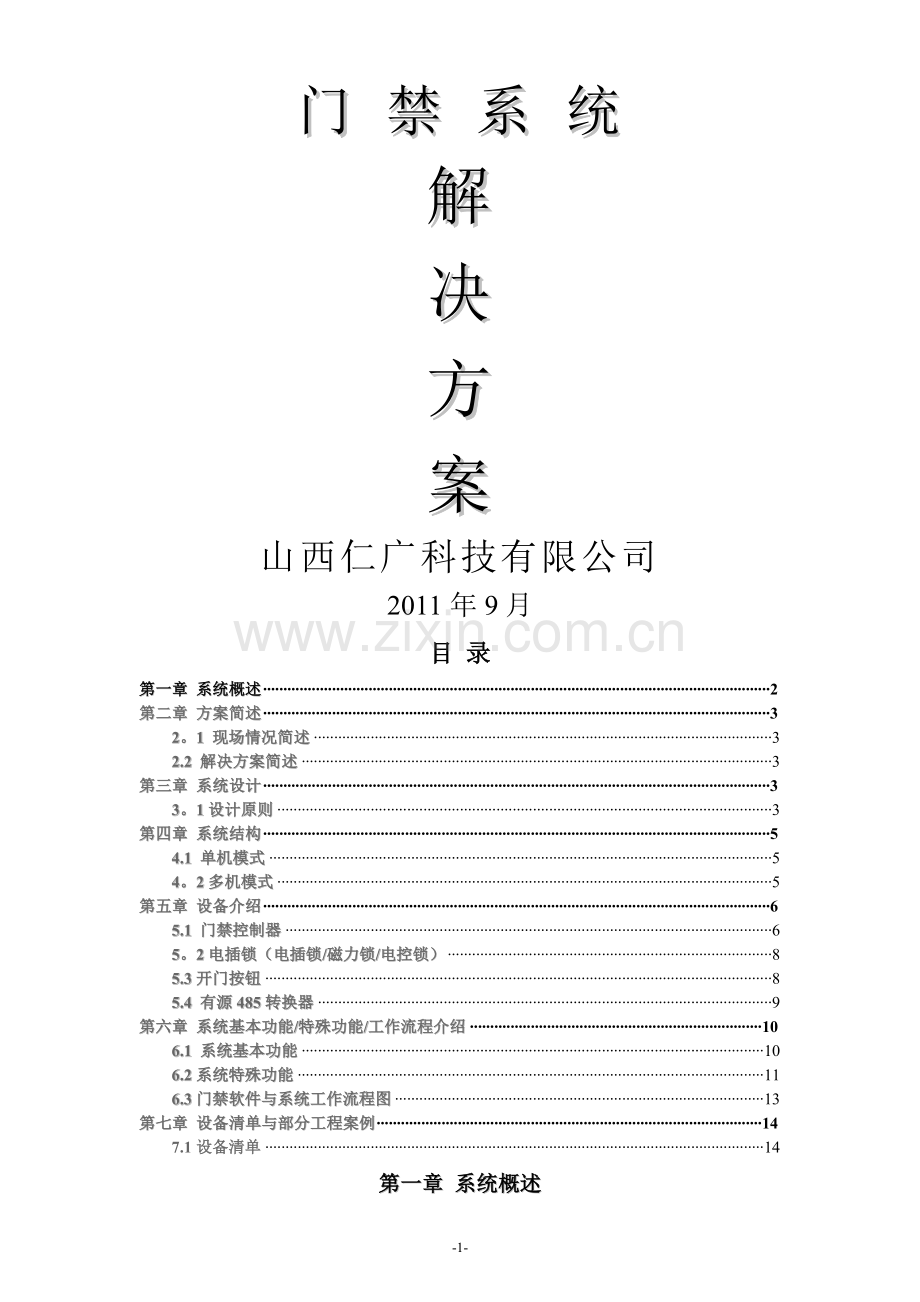

门 禁 系 统解决方案山西仁广科技有限公司2011年9月目 录第一章 系统概述2第二章 方案简述32。1 现场情况简述32.2 解决方案简述3第三章 系统设计33。1设计原则3第四章 系统结构54.1 单机模式54。2多机模式5第五章 设备介绍65.1 门禁控制器65。2电插锁（电插锁/磁力锁/电控锁）85.3开门按钮85.4 有源485转换器9第六章 系统基本功能/特殊功能/工作流程介绍106.1 系统基本功能106.2系统特殊功能116.3门禁软件与系统工作流程图13第七章 设备清单与部分工程案例147.1设备清单14第一章 系统概述在办公室/厂区建立考勤/门禁管理系统,实现对办公室/厂区的规范化、智能化管理。系统门禁点设置在生产（集控楼、化水车间、灰控车间等)及办公区内公共区域主要出入通道、重要设备机房、财务室、各部门办公室出入口.另外，系统能与消防、报警、CCTV等安防系统实行联动，并考虑厂区未来各子系统整合的需求，能实现门禁、考勤、巡更、和人事管理的综合应用管理平台.门禁系统相对于普通机械锁有很多方面的优势,如下图所示：项目门禁系统普通机械锁出入记录系统可以查询某个门任何时间段的进出记录人员出入无记录,当恶性事件发生时无法查询考勤管理系统附带的考勤模块可以对公司内部的员工进行智能的考勤管理无法对员工进行考勤管理安全隐患卡片丢失后,可以在系统进行挂失，不存在什么安全隐患，不用更换锁具。钥匙丢失后存在严重的安全隐患，有时不得不更换锁具联动功能系统能与消防、报警、CCTV等安防系统实行联动无法联动开门时间段可以设置灵活的开门时间段,每个人每天可以拥有不同的开门时间段。无开门方式多种开门方式：刷卡开门、刷卡+密码开门、单独密码开门.钥匙开门第二章 方案简述2.1 现场情况简述门禁系统工程是在机房安装门禁系统，以防止外来人员及无相关人员畅通无阻从进入办公区域,以免重要文件、资料丢失无据可查，这也为安防及方便管理为出发点考虑.门禁系统的要求如下：1、门禁系统能对内部员工进行考勤管理。2、办公室的门禁采用刷卡开门的控制方式。3、中午休息时间，需要自动关闭办公室大门，不能常开；4、非正常工作时间段或节假日,只要刷卡开门，不需要常开，需要设防；2。2 解决方案简述根据现有的工程设计要求,我们本着“实用、先进、经济及合理的设计原则,采用国际上先进的非接触式感应卡技术，以满足客户需求。在机房设立门禁系统，对门进行控制，对于有权限的授权人员可以正常出入,对于没有授权人员或非法闯入人员系统及时报警制止。门禁终端全部实现485连接。1、 系统的考勤模块能对员工考勤进行全面管理；可实现各种复杂规则的班次设定,能正确自动分析跨日、跨月、跨年的班次和记录；能实现部门网上请假、倒班、换班,实现无纸自动人事管理。2、将办公室大门的控制方式是首开常开和日程表（日期段和时间段)绑定,这样可以设定每一天的首卡常开的时间段，在非首卡常开的时间段,系统会自动恢复到刷卡开门方式3、中午休息时间可以通过软件把门设置为常闭状态，任何方式都无法开启门，上班时间可以通过软件把门恢复为在线状态。4、在系统软件增加不同时段的节假日，到了节假日那天，所有的员工开门权限时段自动切换到节假日所设置的开门时段。第三章 系统设计3。1设计原则1 .以人为本 “人是企业管理的主体，系统设计应紧紧围绕着人们的实际需求，以实用，简便,经济,安全的原则,同时照顾到不同职务层次,不同部门的需要,满足企业管理这一特定使用功能。2. 适用性 当今科技发展迅速，可应用于门禁系统的技术和产品可谓层出不穷,工程中选用的系统和产品都应能使用户得到实实在在的受益,并能满足近期使用和远期发展的需要。在多种实现途径中,选择最经济可行的途径。3.先进性 系统的设计和产品选用在投入使用时应具有一定的技术先进性,但不能盲目追求尚不成熟的新技术或不实用的新功能，以充分保护用户的投资。4.可靠性 系统的设计应具有较高的可靠性,在系统故障或者事故造成中断后，能确保数据的准确性，完整性和一致性，并具备迅速恢复的功能。5.实施的可行性以现有的成熟产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，并考虑行政主管部门归位管理的要求，使设计的方案现实可行。 6。 标准化、开放性 标准化、开放性是信息技术发展的必然趋势,设计中采用的产品都尽可能是标准化、具良好开放性的,并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件,以减少二次开发的工作量和利于日后的使用和维护。 7. 可扩充性 系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。 8. 数据安全 采取必要的措施保障各智能化系统数据的安全。 9. 易操作性 系统是面向各种管理层次使用的系统，系统及其功能的配置以能给用户提供舒适、安全、方便、快捷为准则,其操作应简便易学，而绝不能因“智能”而给用户带来不便,甚至烦恼。 10.针对性 系统的设置并非千篇一律的，而应根据工程的实际情况,如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素,作出有针对性的设计.3.2 系统设计所遵循的规范：1、智能建筑设计标准（DBJ084795） 2、商用建筑线缆标准（EIA/TIA-569） 3、民用建筑电气设计规范（JGJ/T16-92）4、电气装置安装工程施工及验收规范（GBJ23-90，92） 5、安全防范工程程序与要求(GA/T75-94）第四章 系统结构4。1 单机模式4。2多机模式布线规则：1、门禁电源线：门禁电源接线建议使用标准两芯电源线,线径在1.0mm2以上。如果布线超过50米则要考虑更粗的线，或者多股线并联。2、电锁连接线：电锁到控制器的线建议使用两芯电源线，线径在1.0mm2以上,如果布线超过50米则考虑用更粗的线或者使用多股并联.如果电源带有微调按钮,可将电源电压调高到14V左右,线长最长不要超过80米。3、读卡器连接线:读卡器到控制器的线，建议使用8芯屏蔽多股双绞网线（其中3芯备用，如果不需要读卡器的声光反馈非法卡可不接LED线)，数据线Data1和Data0互为双绞。线径建议在0.3mm2以上,最长不可以超过100米，建议在80米以内。4、485通讯线：控制器到控制器之间的线以及控制器到转换器的线，建议使用8芯屏蔽双绞线，线径在0.3mm2以上.485+和485一定要互为双绞，6芯备用，屏蔽线可不接,如果通讯不畅通，可考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最好一台控制器的485+和485-之间并联一个120欧姆的终端电阻来改善通讯质量。485总线长度理论上可达到1200米，建议根据控制器的数量以及通讯环境的复杂性，不要超过500米。如果超过请选用485HUB或者中继器来延长通讯距离。控制器与控制器之间的连接必须严格按照手拉手的方式布线,杜绝采用星形的布线方式.如果布线环境不允许使用手拉手的布线方式，则需要通过485集线器来改善通讯环境. 第五章 设备介绍5。1 门禁控制器1）控制器图片（根据项目选择不同的产品图片）2）控制器基本参数 控制箱尺寸:273mm228mm*65mm 配套电源功率：电压12VDC，电流4A，功率48瓦 可接2个读卡器（兼容HID，CPU，moterola等各种品牌的读卡器） 管理1.8万张有效卡，脱机存储10万条出入记录 运行温度:-40至70摄氏度 运行湿度：1090%RH，无冷凝 支持两种格式的读头 支持WG26读头/支持WG34读头。3）控制器特点具备防死机和自检电路设计具备三级防雷击保护电路设计 采用Flash等非易失性存储芯片,掉电或者是受到冲击信息也不会丢失。 通讯电路具备自检测功能,适用大系统联网的需求.采用高档次的3080通讯芯片及集成电路,该电路具备自检功能,如果芯片被损坏,系统会自动断开对他的连接，使得其他总线上的控制设备正常通讯采用大功率知名品牌的继电器，并且输出端有电流反馈保护电路。读卡器的输入电路具备防浪涌，防错接保护。良好的保护可以使得即使电源接在读卡器数据端都不会烧坏电路,通过防浪涌动态电压保护可以避免因为读卡器质量问题影响到控制器的正常运行.报警输出扩展来实现非法开门报警、被胁迫报警、智能联动等功能。本产品所用到的PIC单片机（PIC18F66J60)介绍 有美国Microchip公司推出的PIC单片机系列产品，首先采用了RISC结构的嵌入式微控制器，其高速度,低电压,低功耗，大电流LCD驱动能力和低价位OTP技术等都体现出单片机产业的新趋势。以其精简的指令集，哈佛总线结构，流水线取指方式，抗干扰能力强,性价比高等特点获得了广泛的应用。现在PIC系列单片机在世界单片机市场的份额排名中已逐年升位，尤其在8位单片机市场，据称已从1990年的第20位上升到目前的第二位。在全球都可以看到PIC单片机从电脑的外设,家电控制,通讯通信，智能仪器,汽车电子到金融电子各个领域的广泛应用。现今的PIC单片机已经是世界上最有影响力的嵌入式微控制器之一。5.2电插锁（电插锁/磁力锁/电控锁）1)电插锁图片（NB-902A）2）电插锁技术参数设备名称 标准型磁感应式两线电插锁设备型号 NB-902B设备尺寸 长205*宽35*高40（mm）设备温度 低温工作（低温锁）启动电流 900ma输入电压 12DVC工作电流 80ma（低功耗）延时功能 0、3、6、9秒延时锁芯尺寸 突出长度16（mm） 直径16（mm）安全类型 断电自动开锁设备等级 工业级（公安部检测）老化实验 50万次检验合格使用范围 木门 玻璃门 铁门 防火门5.3开门按钮1）按钮图片（NB-V88)2）按钮特点1设备名称:门禁开关（不锈钢)2设备型号:NB-V883设备尺寸：86MM86MM4设备材料:采用优质进口不锈钢料，表面经过拉丝及喷油处理5按纽材料:采用的是纯铜镀镍工业级按钮，使用寿命可达100万次6设备外观：光滑 手感好 豪华 上档次7设备特点：适用86底盒安装5.4 有源485转换器1）485转换器图片（NB-20）2）485转换器基本参数兼容RS-232、RS485、RS-422E/A/TIA标准自动发送/接收数据，无需外部的流量控制信号（RTS）兼容所有的通讯软件，串口无需初始化接口提供每线600W的防雷保护和防止工地干扰连接，并配外置接线端子工作方式:异步半双工RS485或异步全双工RS422负载能力：可连接32个RS-485或RS-422设备终端通讯速度：300bps115.2kbps通讯距离5000米(9600bps)配送电源：9VDC/350Ma第六章 系统基本功能/特殊功能/工作流程介绍6.1 系统基本功能在专用门禁管理软件的配合下,NB-20系列门禁控制器可以支持一般用户常用的门禁功能，例如：实时监控、电子地图、时间段及人员分组管理、远程开门等功能。 多种开门方式 （1) 刷卡开门方式 适用于安全级别一般的环境，可以有效地防止外来人员的非法进入，是最常用的管理模式。（2) 卡+密码开门方式 刷完卡后，必须输入正确的密码，才能开门。密码是个性化的密码，即一人一密码。（3） 卡或密码开门方式 个性化的两种开门方式，即可以选择刷卡开门或者是输入密码开门，给用户提供了很多便利. 实时监控功能 所有人员都可单独设置其出入通道控制等级，对可进出的区域和时间进行控制。有人员进出时,可在监控电脑看到持卡人的照片以及持卡人的基本信息。实时提取功能 用户可以边实时监控，边自动提取控制器内的记录，刷一条就上传一条到电脑数据库里。 远程开门功能 管理员可以在接到指示后，点击软件界面上的“远程开门”按钮远程地打开某个门，远程开门记录通过设置也可以形成记录的。 电子地图功能 可导入电子地图，并可将门的图标放在地图相应的的某个位置，实时监控时显示更加直观和人性化。 卡片及时挂失功能 如果员工的感应卡遗失可以在系统即时挂失，这样即使其他人捡到了该感应卡也无法进入公司,这样相对与普通机械锁要方便得多，您不必为了安全起见重新换锁，为公司的每个人重新配钥匙。对应辞工或者开除的员工感应卡采用禁用的方式，该员工以后都无法进入公司进行窃取或者破坏等报复活动.灵活的权限管理功能 可以设置某个人能过哪几个门，或者某个人能过所有的门。也可设置某些人能过哪些门。设置结果可以按门或者按人来排列,用户可以很清晰地看到 某个门哪些人能过，或者某个人可以通过哪些门。一目了然，并可以打印或者输出到Excel报表中。 灵活时段管理功能 一天之中，最多可以设置6个有效开门时间段。同时也可以设置星期标识，指定星期几能开或星期几不能开等开门权限.6.2系统特殊功能 在专用门禁管理软件的配合下，NB20系列门禁控制器不但支持一般用户常用的门禁功能,同时还支持很多专业行业用户如银行、电信、电力、监狱、部队等行业性特殊功能，例如：临时卡管理、消防报警联动、反潜回、互锁、多卡开门等功能. 临时卡管理 设置某人几月几日生效,几月几日卡片过期。生效日期以前,卡片尚未生效，不可使用；至生效日期时，将自动生效使用；至过期日期,卡片将自动作废不可以使用。 互锁功能 有某些特地场合要求，某个门没有关好前，另外一个门是不允许人员进入的。双门控制器可以实现双门互锁，四门控制器可以实现 双门互锁 三门互锁 四门互锁。该功能主要用于银行储蓄所、金库等严格场合。 反潜回功能 有些特定的场合要求，执卡者从某个门刷卡进来就必须从某个门刷卡出去，刷卡记录必须一进一出严格对应。进门时未刷卡，尾随别人进来，出门刷卡时系统就不准他出去,如果出门未刷卡，尾随别人出去，下次就不准他进来.或者某人刷卡进来后，从窗户将卡丢给其他人，试图进来,系统也会拒绝该人刷卡进来。如果用户设置启用该功能就可以实现该功能,该功能一般用于部队，国防科研等场合。我们系统只能做到门内反潜回，即从这个门刷卡进，必须从这个门刷卡出，做不到从这个门刷卡进，从另外一个门刷卡出.也可以做到控制器内反潜回，例如双门控制器,从两个门的任何一个门,从任何一个门出就可以了。也可以用于四门控制器，指定哪个门和哪几个门互为反潜回,用于某些展览会场，要求从指定门进,从指定门出. 报警功能 （1） 消防报警功能 如果控制器接收到消防开关信号来的时候，控制器所辖的门全部自动打开，便于人员逃生。并可以启动消防警笛和存储记录消防报警记录的时间。（2） 门长时间未关闭报警 门被长时间打开（可自定义打开多少时间报警）未关门，如果控制器接了报警输出及消防联动扩展板，还可以现场驱动报警器鸣叫，提醒相关人员关好门。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。可以设置为报警多少秒或者一直报警直到复位.（3） 非法闯入报警(强行开门报警）即没有通过合法方式（刷卡或按钮等）强行开门或者破门而入。如果控制器接了报警输出及消防联动扩展板，可在控制中心的电脑音箱会发出报警声音,也可现场驱动报警器鸣叫，威慑犯罪人员和提醒保安赶来。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到控制器。（4） 胁迫报警功能 当工作人员被人胁迫要求打开门的时候，工作人员可以在密码键盘上输入胁迫密码，门将被打开，以尽量避免工作人员的人身受到恼羞成怒的歹徒的伤害.如果控制器接了报警输出及消防联动扩展板，可在控制中心的电脑音箱会发出报警声音，也可现场驱动报警器鸣叫,提醒值班工作人员及时注意并采取措施。（5） 非法卡刷卡报警又叫无效卡刷卡报警.即有人用未授权的卡试图刷卡，如果控制器接了报警输出及消防联动扩展板,同时在控制中心的电脑音箱会发出报警声音与可以现场驱动报警器鸣叫，威慑现场有不良企图的人，提醒保安赶来。（6） 反潜回报警功能 如用户设置了反潜回功能,但没有按照系统规定进行严谨的一进一出一一对应的规则来刷卡，如果控制器接了报警输出及消防联动扩展板，可在控制中心的电脑音箱发出报警声音,也可现场驱动报警器鸣叫，威慑犯罪人员和提醒保安赶来. 集成联动功能 通过串口与CCTV系统相连，可以实现CCTV系统的联动，对进入该地区的目标进行录像；例如：当出入通道控制监控点的门被打开后，门禁系统会输出信号给闭路监控系统,驱动摄像机及录像设备及时记录图像信息. 图像抓拍功能:软件系统支持抓拍功能。可以让后台管理人员将正在进行前端卡片校验的人员的图象与已存放在电脑内的相应人员的照片进行对照,使系统得到最大的安全保障,防止其他人员偷窃员工的卡片进入营业厅等情况。图像对比可将刷卡事件和视频联动，当刷有效卡或无效卡时将捕捉视频。提供了四路实时的视频监控图像，每一路视频图像，都有对应的门禁控制器,用户在某个控制器的进口刷卡,系统会立刻进行对应视频的抓拍动作，当用户在控制器的出口再次刷卡的时候,系统会调出此用户在进 入时的抓拍的图像，来加以对比。 多卡开门 有某些特定场合需要启用该功能，即要求几个人同时到场，依次刷卡门才开。某个人单独到场门刷卡不开。该功能一般用于银行金库古董收集场所博物馆等. 定时自动开门功能 用户可自行设定电锁自动打开和关闭。该功能对于某段时间人员出入非常频繁或大量流动人员进出的公共通道非常适用.如小区大门，行政办事大厅主要出入口等。在人员出入频繁时系统自动将电锁打开，以降低机械装置的损耗,延长使用寿命，待到人员出入频率下降时,特别是在夜间，系统可自动将电锁关闭，人员出入均需凭已授权的感应卡。 首卡开门 指定的其中几个人拥有首卡开门权限，只有早上拥有首卡开门权限的人刷卡后，别人才能够合法进入，或者将门保持打开,到晚上门按时关闭。设置了这个功能后，如果拥有首卡开门权限的人没有来，其他的合法卡也不能进入，必须等拥有首卡开门权限的来一个人。 紧急开门关门功能如果某些门需要长时间打开的话，可以通过软件设置其为常开，某些门需要长时间关闭不希望任何人进入的话，可以设置为常闭。或者某些特定时候，例如需要关门抓贼等也可以设置为常闭。 自动服务功能 在控制器通讯正常的情况下,系统在用户设定的时间内,自动提取控制器里面的数据，无需用户手动回收数据，体现了系统的智能化. 内外刷卡功能 即为两个人开门模式功能，任何一个有权限的用户，必要在任何一个“设为内卡”的人员（最多可以设置5个人）刷卡后情况下，才可以刷卡开门。这种双种认证的方式加强了系统的安全性。 网络密码功能 可以对在线的任何网络控制器加密,防止恶意者在局域网内对控制器进行自动搜索,使用系统自带的远程开门功能，构成极大的危害。6。3门禁软件与系统工作流程图6。3。1门禁软件软件界面： 软件系统可兼容Windows7,WindowsXP.Windows2003等多种电脑操作系统，软件界面友好，操作简单方便。 软件支持两种数据库, Microsoft Aceess与SQL。 附带考勤/巡更/消费功能，支持复杂的考勤功能，如三班倒等。考勤管理子系统:完成班段设置、排班、请假等登记,考勤结果的按日/月/年分析统计和导出报表等，可选择包含工资管理功能.消费系统:定额、不定额消费系统可结合使用，在保证账户的安全性前提下,可分别按部门、人员、窗口、时间段等来分析和统计消费数据导出财务报表。巡更管理子系统：所有的门禁考勤点可兼做巡更点，同时监控门禁和巡更，巡更异常报警和提示，巡更情况的分析统计和出报表等。可使用门禁巡更系统统一管理门禁和巡更。 具备锁定界面功能，在用户离开工作岗位的情况下,需要重新登记软件才可以进入软件系统，增加了系统的安全性。 多种操作权限，给用户对系统进行层次管理，提供更安全可靠的方法.6.3.2系统工作流程图第七章 设备清单与部分工程案例7.1设备清单设备清单及价格序号产品名称型号/规格数量单位单 价（元)金额（元）1门禁控制器20201台198019802门禁电源2台3006003485转换器1个3003004锁2台4509005读头2台3306606开门按钮2个1202407读卡器1台4804809IC卡50张1070010线缆、安装1批1500150010合计7360元11税费(6）441元12含税合计7801元注：需自备计算机来安装软件.-11-
