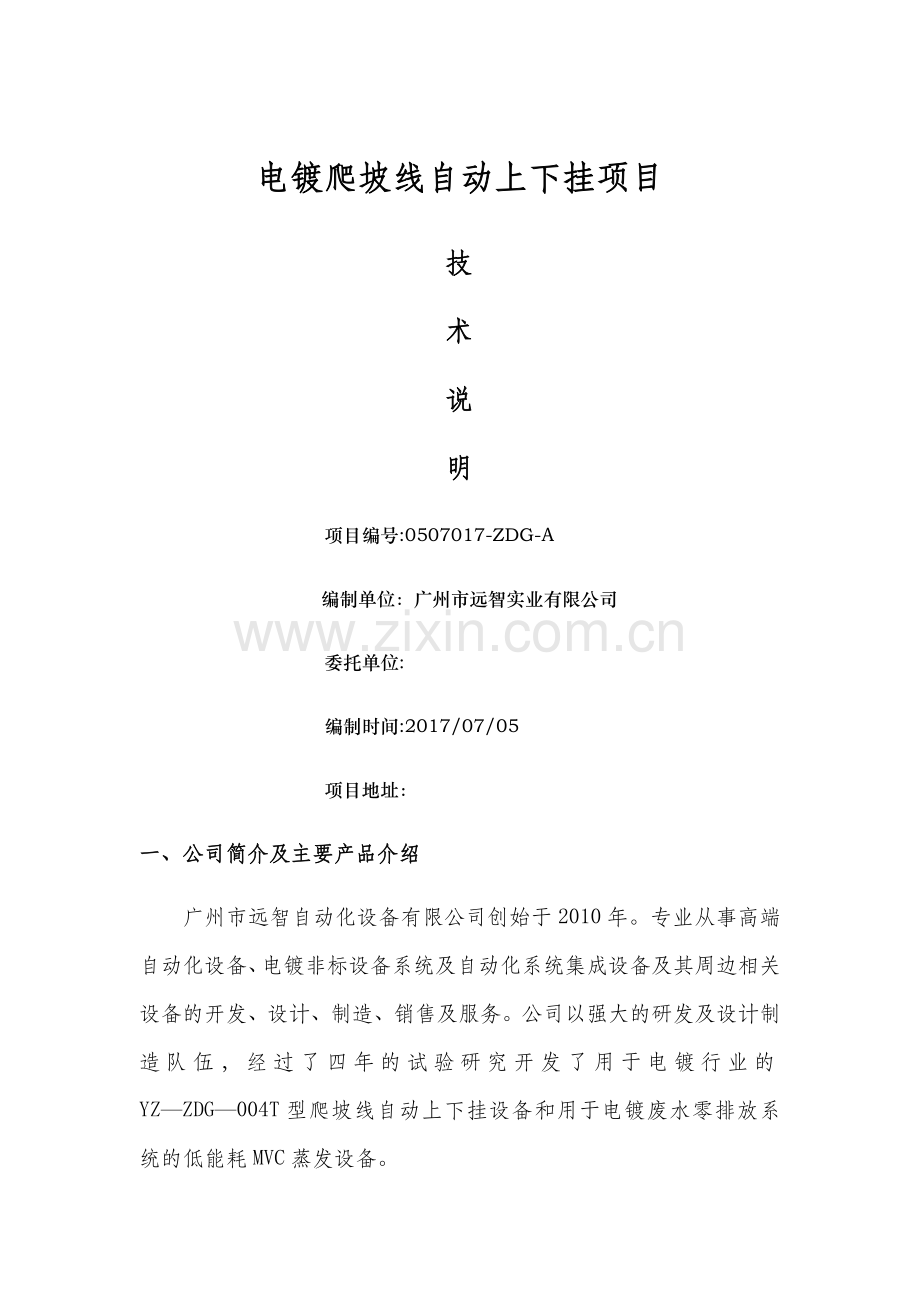

自动上下挂项目 广州市远智实业有限公司 电镀爬坡线自动上下挂项目技术说明项目编号:0507017-ZDG-A 编制单位：广州市远智实业有限公司委托单位:编制时间:2017/07/05项目地址：一、公司简介及主要产品介绍广州市远智自动化设备有限公司创始于2010年。专业从事高端自动化设备、电镀非标设备系统及自动化系统集成设备及其周边相关设备的开发、设计、制造、销售及服务。公司以强大的研发及设计制造队伍，经过了四年的试验研究开发了用于电镀行业的YZZDG004T型爬坡线自动上下挂设备和用于电镀废水零排放系统的低能耗MVC蒸发设备。电镀作为表面处理工艺技术之一，其产品在人们的日常生活中随处可见,而且随着人们生活水平的不断提高，人们对表面处理的要求越来越高，电镀工件的形状越来越复杂多样.因此在大批量生产过程中现生产设备大多数为爬坡自动生产线，龙门式生产线，滚镀式生产线，然后大批民营企业还依旧在使用人工在进行手工镀,其需要大量人力，同时电镀环境差的影响，使得人工费用高，使得企业需在人工上有一大笔开销。因此我司研发并设计一种配合爬坡线的自动上下挂设备.成功为企业解放劳动力，降低人工开销，增加企业利润，提高生产效率.本公司生产的全自动上下挂可以完全脱离人工操作实现工件在爬坡线与运输线之间的转换，利用狭小的空间,完成多人工作，从使员工摆脱了繁重劳动,避免了与电镀有关的职业病的发生。该设备系统实际生产结果表明,设备不仅智能化程度高，而且简单实用，效果满足实际需要.大大改善了电镀行业工作环境及提高了行业生产设备的智能化水平。二、 技术背景 目前国内电镀行业自动上下挂普遍依靠人工来实现，导致在电镀厂人工需求大，然后面对着电镀环境的恶劣性，许多电镀厂面临着人工贵，招人难得困境。并且电镀是在各种酸碱溶液的环境中，稍有不慎，存在潜在的危险.如下因此，自动上下挂的出现时必然的，其大大的解放了工人的劳动程度，替代了人工，同时可以连续的运行.三、 机构设计（该设备为我司专利产品）自动上下挂是使用在爬坡线上下挂料的专机，其代替人工从爬坡线上取件，与人工从爬坡线上挂件的动作,可以实现直接连接运输线与爬坡线，配合使用，使得工厂整套工艺系统实现微人工操作,自动化程度高的效果。整体系统运行如下：动作机构设计如下(该结构具有专利保护）根据人工现场经验，我司设计并制造了自动上下挂设备，配合爬坡线运行，从运输线上取下带有工件的挂具，运输到爬坡线端，通过平移上下，旋转三个机构,配合上爬坡线运行速度，将带有工件的挂具上挂至爬坡线悬臂，通过爬坡线带动，在电镀槽生产线上进行电镀，电镀后的挂具通过另一端的旋转，平移，上下机构将带有电镀完成工件的挂具取下并上挂至运输线，从而实现整个系统运行的智能化,无人化，此设备能同时上下挂2件挂具，运行过程稳定，可有效的替代人工，提高工厂生产效率。四、 YZ-ZDG004T型设备配套参数 上下挂数量：2件同时上挂，2件同时下挂 上下挂效率： 占地面积： 配套功率： 爬坡线臂距：可调节 承重载荷：025KG 高度:根据现场生产线调节五、 实际案例(该设备我司具有专利所有权）梅州某电镀厂中山某电镀厂六、 设备清单序号名称规格数量单位单价总价机械部分1机架长3380，宽905，高34001件13000130002直连架焊接制品1件560056003圆形导轨长5004件50020004滑块方形导向8件28022405平移齿条长26101件6006006平移齿轮配套齿条2件3507007平移电机安川伺服2件5200104008平移减速机安川1。152件1500300010运输机架长2505，宽4042件3288657611运输导轨长25054件1200480012运输滑块配套导轨8件350280013运输齿条长25052件800160014运输齿轮配套齿条2件35070015运输电机安川伺服2件55001100016运输减速机安川1。152件1500300017提升机架长460宽4402件1180236018提升导轨长4604件23895219提升滑块配套导轨8件450360020提升齿条长4602件35070021提升齿轮配套齿条2件35070022提升电机安川伺服2件4500900023提升减速机安川1.152件1500300024连接螺丝螺丝,螺钉，垫片1批388388电气部分1断路器正泰断路器7个956652接触器施耐德接触器1个1301303中间继电器12个384564伺服驱动器安川6个2500150005保险器4个20806接线端子排1批5995997控制柜体1件350035008开关电源1个2502509触摸屏幕威纶通1个2500250010PLC三菱1个3300330011传感器20个160320012线缆正泰1批8162816213坦克链正泰1批1480148014指示灯5个189015按钮启动，急停3个257516蜂鸣器1个161617三插插座1个2020六、服务方案及售后服务承诺 商务条款验收条款 广州远智提供 1 种类型工件在的上下料调试工作。客户开始 SOP，并且在生产 2 周后，远智自动上下挂设备无重大故障，客户需要签署最终验收文件。当远智提供设备到达客户现场，因客户原因造成设备无法安装调试或者安装调试无法完成，则在远智设备到达客户现场第 91 天后视同客户验收远智设备。保修条款 设备保修包括为期 12 个月的硬件保修和 12 月的系统保修。发生故障时对策，先电话指导如果不能解除故障，本公司安排技术人员48H内上门服务。 保修期将从每个环节的最终用户都能接受这套完成的系统之日开始.但保修期的开始不长于货物离开广州远智工厂后的 3 个月时间。根据一个有效的保修要求，配件能被更换。所有因保修而更换下来的配件将在拆下之后 15 天内归还广州远智。其他厂商制造的部分系统,由各个厂商各自保修 1 年.备件 远智在广州有自己的备件仓库.这个备件仓库将在最短时间内提供给客户需要的零部件.澄清 广州远智 将会遵守如下一般设想和澄清。1.这份文件所包含的信息是广州远智 的机密财产，当收到这份文件之时，你即允诺独自地使用这信息来评估你现在和将来与广州远智 的商业关系。同时， 你允诺不公开本文件内的信息给没有得到广州远智 明确书面同意的任何的第三者。2。虽然这次没有事先说明，但任何对标准广州远智自动上下挂产品和系统设备的改造必须遵守明确的设备电力规范和其他没有在这份提案书里面涉及的规范.3.这一份提案书以广州远智对客户提出的要求的回应为基础。如果有任何大的偏差,广州远智保留对提案再评估并递交一份新的提案书的权利。4.在提供平面布置图后,广州远智有权对本方案文件中的设备配置和描述行调整。5.在这份方案文件中，广州远智不提供任何工件识别设备。6.若有机床不能在调试或 SOP 前被及时提供, 广州远智将不负责该机床联机的调试。7.机床加工工艺由客户保证。8.其他厂家责任如下：a.机床设备的自动控制装置。b.合适的接地是必需的，自动上下挂必须单独接地。客户需要完成设备单独接 地装置的土建工作并留下连接点。广州远智将会连接接地线到保留的接地点.接地桩连接点的具体位置将由广州远智提供给客户，以便客户尽快完成土建工作。9. 系统的验收标准为经过 24 小时的运行,广州远智自动上下挂设备及相关系统 无本质性缺陷.因此，小的缺陷并不影响最终的验收。以下则定义了本质性缺陷及小缺陷的内容:a。本质性缺陷* 设备工作冲突* 产品突然出现的缺陷* 限位出错* 有奇异点b.小缺陷 故障复位过程中的问题* 普通的系统操作过程问题10. 广州远智会考虑到顾客及其员工的安全。然而,广州远智本身采用国际大公司同等的 安全设计，相关的安全装置，也不能确保不同使用者的安全负责。这是因为广州远智不是,也没有把自己描绘成贵公司或员工的安全系统、安全设备或特别安全装置专家 的样子，广州远智 提出的任何安全论点，不管是是写下的还是口头上的，都只是针对 一般安全防范的补充，并不取代任何国家、地、市关于安全方面的法规。THANKS!广州市远智实业有限公司 广州市番禺区沙湾镇福涌村群星大街146号 电话:[phone] 传真：[phone]附件：运行视频地址：广州市番禺区沙湾镇福涌村群星大街6号联系人：范亚平（经理） 联系方式：18520409909网 址： 邮箱：13538787346
