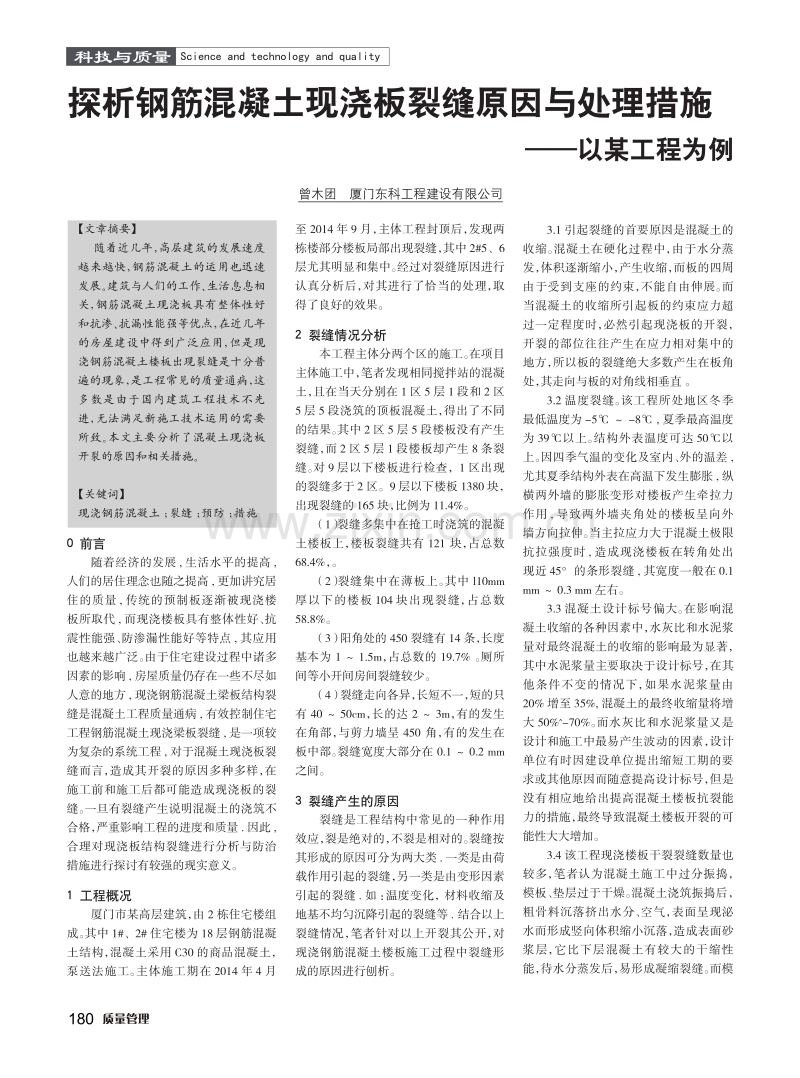

科技与质量 Science and technology and quality 180质量管理 【文章摘要】 随着近几年， 高层建筑的发展速度 越来越快， 钢筋混凝土的运用也迅速 发展。 建筑与人们的工作、 生活息息相 关， 钢筋混凝土现浇板具有整体性好 和抗渗、 抗漏性能强等优点， 在近几年 的房屋建设中得到广泛应用， 但是现 浇钢筋混凝土楼板出现裂缝是十分普 遍的现象， 是工程常见的质量通病， 这 多数是由于国内建筑工程技术不先 进， 无法满足新施工技术运用的需要 所致。 本文主要分析了混凝土现浇板 开裂的原因和相关措施。 【关键词】 现浇钢筋混凝土 ； 裂缝 ； 预防 ； 措施 0 前言 随着经济的发展 , 生活水平的提高 , 人们的居住理念也随之提高 , 更加讲究居 住的质量 , 传统的预制板逐渐被现浇楼 板所取代 , 而现浇楼板具有整体性好、 抗 震性能强、 防渗漏性能好等特点 , 其应用 也越来越广泛。 由于住宅建设过程中诸多 因素的影响 , 房屋质量仍存在一些不尽如 人意的地方 , 现浇钢筋混凝土梁板结构裂 缝是混凝土工程质量通病 , 有效控制住宅 工程钢筋混凝土现浇梁板裂缝 , 是一项较 为复杂的系统工程 , 对于混凝土现浇板裂 缝而言， 造成其开裂的原因多种多样， 在 施工前和施工后都可能造成现浇板的裂 缝。 一旦有裂缝产生说明混凝土的浇筑不 合格， 严重影响工程的进度和质量 . 因此 , 合理对现浇板结构裂缝进行分析与防治 措施进行探讨有较强的现实意义。 1 工程概况 厦门市某高层建筑， 由 2 栋住宅楼组 成。 其中 1#、2# 住宅楼为 18 层钢筋混凝 土结构， 混凝土采用 C30 的商品混凝土， 泵送法施工。 主体施工期在 2014 年 4 月 探析钢筋混凝土现浇板裂缝原因与处理措施 以某工程为例 曾木团 厦门东科工程建设有限公司 至 2014 年 9 月， 主体工程封顶后， 发现两 栋楼部分楼板局部出现裂缝， 其中 2#5、6 层尤其明显和集中。 经过对裂缝原因进行 认真分析后， 对其进行了恰当的处理， 取 得了良好的效果。 2 裂缝情况分析 本工程主体分两个区的施工。 在项目 主体施工中， 笔者发现相同搅拌站的混凝 土， 且在当天分别在 1 区 5 层 1 段和 2 区 5 层 5 段浇筑的顶板混凝土， 得出了不同 的结果。 其中 2 区 5 层 5 段楼板没有产生 裂缝， 而 2 区 5 层 1 段楼板却产生 8 条裂 缝。 对 9 层以下楼板进行检查，1 区出现 的裂缝多于 2 区。9 层以下楼板 1380 块， 出现裂缝的 165 块， 比例为 11.4%。 （1） 裂缝多集中在抢工时浇筑的混凝 土楼板上， 楼板裂缝共有 121 块， 占总数 68.4%， 。 （2） 裂缝集中在薄板上。 其中 l10mm 厚以下的楼板 104 块出现裂缝， 占总数 58.8%。 （3） 阳角处的 450 裂缝有 14 条， 长度 基本为 1 1.5m， 占总数的 19.7% 。 厕所 间等小开间房间裂缝较少。 （4） 裂缝走向各异， 长短不一， 短的只 有 40 50cm， 长的达 2 3m， 有的发生 在角部， 与剪力墙呈 450 角， 有的发生在 板中部。 裂缝宽度大部分在 0.1 0.2 mm 之间。 3 裂缝产生的原因 裂缝是工程结构中常见的一种作用 效应， 裂是绝对的， 不裂是相对的。 裂缝按 其形成的原因可分为两大类 . 一类是由荷 载作用引起的裂缝， 另一类是由变形因素 引起的裂缝 . 如 ： 温度变化， 材料收缩及 地基不均匀沉降引起的裂缝等 . 结合以上 裂缝情况， 笔者针对以上开裂其公开， 对 现浇钢筋混凝土楼板施工过程中裂缝形 成的原因进行刨析。 3.1 引起裂缝的首要原因是混凝土的 收缩。 混凝土在硬化过程中， 由于水分蒸 发， 体积逐渐缩小， 产生收缩， 而板的四周 由于受到支座的约束， 不能自由伸展。 而 当混凝土的收缩所引起板的约束应力超 过一定程度时， 必然引起现浇板的开裂， 开裂的部位往往产生在应力相对集中的 地方， 所以板的裂缝绝大多数产生在板角 处， 其走向与板的对角线相垂直 。 3.2 温度裂缝。 该工程所处地区冬季 最低温度为 -5 -8 , 夏季最高温度 为 39以上。 结构外表温度可达 50以 上。 因四季气温的变化及室内、 外的温差 , 尤其夏季结构外表在高温下发生膨胀 , 纵 横两外墙的膨胀变形对楼板产生牵拉力 作用 , 导致两外墙夹角处的楼板呈向外 墙方向拉伸。 当主拉应力大于混凝土极限 抗拉强度时 , 造成现浇楼板在转角处出 现近 45的条形裂缝 , 其宽度一般在 0.1 mm 0.3 mm 左右。 3.3 混凝土设计标号偏大。 在影响混 凝土收缩的各种因素中， 水灰比和水泥浆 量对最终混凝土的收缩的影响最为显著， 其中水泥浆量主要取决于设计标号， 在其 他条件不变的情况下， 如果水泥浆量由 20% 增至 35%, 混凝土的最终收缩量将增 大 50%-70%。 而水灰比和水泥浆量又是 设计和施工中最易产生波动的因素， 设计 单位有时因建设单位提出缩短工期的要 求或其他原因而随意提高设计标号， 但是 没有相应地给出提高混凝土楼板抗裂能 力的措施， 最终导致混凝土楼板开裂的可 能性大大增加。 3.4 该工程现浇楼板干裂裂缝数量也 较多， 笔者认为混凝土施工中过分振捣， 模板、 垫层过于干燥。 混凝土浇筑振捣后， 粗骨料沉落挤出水分、 空气， 表面呈现泌 水而形成竖向体积缩小沉落， 造成表面砂 浆层， 它比下层混凝土有较大的干缩性 能， 待水分蒸发后， 易形成凝缩裂缝。 而模 科技与质量 Science and technology and quality 181质量管理 板在浇筑混凝土之间洒水不够， 过于干 燥， 则模板吸水量大， 引起混凝土的塑性 收缩， 产生裂缝。 图 1 混凝土干裂示意图 3.5 混凝土浇捣后过分抹干压光和养 护不当。 过度的抹平压光会使混凝土的细 骨料过多地浮到表面， 形成含水量很大的 水泥浆层， 水泥浆中的氢氧化钙与空气中 二氧化碳作用生成碳酸钙， 引起表面体积 碳水化收缩， 导致混凝土板表面龟裂。 而 养护不当也是造成现浇混凝土板裂缝的 主要原因。 过早养护会影响混凝土的胶结 能力。 过迟养护， 由于受风吹日晒， 混凝土 板表面游离水分蒸发过快， 水泥缺乏必要 的水化水， 而产生急剧的体积收缩， 此时 混凝土早期强度低， 不能抵抗这种应力而 产生开裂。 特别是夏、 冬两季， 因昼夜温度 大， 养护不当最易产生温差裂缝。 3.6、 避免在雨中或大风中浇灌混凝 土。 夏季应注意混凝土的浇捣温度， 采用 低温入模、 低温养护， 必要时经试验可采 用冰块， 以降低混凝土原材料的温度。 加 强现浇板浇捣后的养护。 混凝土养护是整 个施工过程中必不可少的一个环节， 忽 视对混凝土的养护， 既会降低混凝土的强 度， 又易使其在硬化过程中失水得不到及 时补偿而产生裂缝， 尤其在高温下施工， 更应经常浇水养护， 这样既可减少温度产 生的裂缝， 也可降低由于混凝土的收缩而 产生的约束应力， 有效控制裂缝。 3.7 严格施工操作程序， 不盲目赶工。 杜绝过早上荷载和过早拆模。 在楼板浇捣 过程中更要派专人护筋， 避免踩弯面负筋 的现象发生。 通过在大梁两侧的面层内配 置通长的钢筋网片， 承受支座负弯矩， 避 免因不均匀沉降而产生的裂缝。 3.8 平面布置上尽量减少凹凸现象。 平面转角过多， 即薄弱部位越多， 而这些 部位由于应力集中， 往往是裂缝的多发 区。 3.9 在板角增加辐射筋。 现浇板的四 周在设计上都已配置负筋， 但针对绝大多 数裂缝产生于板角这一现象， 在板角四周 增设辐射筋， 使产生裂缝的应力作用方向 与辐射筋相一致， 能有效地抑制裂缝， 此 外配筋较多时， 相对来说也能明显改善裂 缝的产生或扩展， 根据裂缝距板角的距 离， 辐射筋长度为 1.5m 左右。 3.10 正确选用水泥， 要控制水灰比， 为保证混凝土拌合物有一定的流动性， 可 掺入优质粉煤灰和高效减水剂， 来确保混 凝土的可泵性。 而使用减水剂时， 一定要 做与水泥相容性试验， 选择与水泥结合后 流动性好的减水剂 ; 选用级配良好的骨 料， 是影响混凝土质量的重要因素， 要重 视砂石的质量， 石子应选用连续级配的碎 石 ; 选择好运输路线， 保证道路平整， 缩短 运输时间， 避免混凝土拌和物发生分层、 离析。 同时， 要经常检查运输工具， 尽量减 少混凝土拌和物运输过程中水泥浆的流 失。 3.11 在混凝土浇捣前， 应先将基层和 模板浇水湿透， 避免过多吸收水分， 浇捣 过程中应尽量做到既振捣充分又避免过 度。 浇捣时， 振捣捧要快插慢拔， 根据不同 的混凝土坍落度正确掌握振捣时间， 避免 过振或漏振， 应采用二次振捣、 二次抹面 技术， 以排除泌水、 混凝土内部的水分和 气泡。 3.12 混凝土楼板浇筑完毕后， 表面刮 抹应限制到最小程度， 防止在混凝土表面 撒干水泥刮抹。 并加强混凝土早期养护。 楼板浇筑后， 对板面应及时用材料覆盖、 保温， 认真养护， 防止强风和烈日曝晒。 3.13 预埋线管处的裂缝防治。 预埋 线管， 特别是多根线管的集散处是截面砼 受到较多削弱， 从而引起应力集中， 容易 导致裂缝发生的薄弱部位。 板内暗埋线管 时， 必须把它设置在上下钢筋网中间， 并 应在竖向和水平方向同时固定， 水平固定 点间距不大于 500mm。 当预理线管的直径 较小， 并且房屋的开间宽度也较小， 同时 线管的敷设走向又不重于 （即垂直于） 砼 的收缩和受拉方向时， 一般不会发生楼面 裂缝。 反之， 当预埋线管的直径较大， 开间 宽度也较大， 并且线管的敷设走向又重合 于 （即垂直于） 砼的收缩和受拉力向时， 就 很容易发生楼面裂缝。 因此对于较粗的管 线或多根线管的集散处， 应增设垂直于线 管的短钢筋网加强。 根据我公司的经验， 建议增设的抗裂短钢筋采用 - ， 间距， 两端的锚固长度应不小于 毫米。 线管在敷设时应尽量避免立体交叉 穿越， 交叉布线处可采用线盒， 同时在多 根线管的集散处宜采用放射形分布， 尽量 避免紧密平行排列， 以确保线管底部的砼 灌筑顺利和振捣密实。 并且当线管数量众 多， 使集散口的砼截面大量削弱时， 宜按 予留孔洞构造要求在四周增设上下各 的井字形抗裂构造钢筋。 4 裂缝的处理方法 4.1 对于一般混凝土楼板表面的龟 裂， 可先将裂缝清洗干净， 待干燥后用环 氧浆液灌缝或用表面涂刷封闭。 施工中若 在终凝前发现龟裂时， 可用抹压一遍处 理。 4.2 其它一般裂缝处理， 对于板上层 裂缝， 可用环氧树脂修补方法。 具体操作 步骤是： 将缝表面凿出一个上宽23cm， 深 3 4cm 的 V 型槽， 用水冲刷干净， 再 用环氧树脂掺丙酮 （稀释） 、 乙二胺 （增加 强度） 、 苯二甲基二丁脂 （增加韧性） ， 并与 砂浆混合进行填补。 各成分所占比例按有 关技术资料确定。 对板上层裂缝还可以用 高压喷浆的方法修补。 喷浆前应用高压水 将缝冲刷干净。 板下层裂缝， 一般不影响 结构安全， 用环氧树脂修补法较适合。 4.3 通长、 贯通的危险结构裂缝， 裂缝 宽度大于.2mm 的， 高压注浆的方法修 补裂缝 （注浆材料 ： 浆液为 605 低分子聚 酸胺树脂和环氧树脂按比例调配好后再 加入适量稀释剂搅拌而成的混合液） 。 沿 裂缝每隔 15-20cm 打一针头， 注浆直到浆 液流出为止。 5 结论及处理意见 本工程裂缝主要原因是温度变化、 混 凝土收缩产生的自应力裂缝。 不属于楼板 强度不足的结构裂缝 , 因此不影响房屋的 安全使用。 为确保该楼板在正常使用下的 耐久性 , 决定对存在裂缝的现浇板采用封 缝的方法处理 , 以防止钢筋锈蚀。 对于楼 科技与质量 Science and technology and quality 182质量管理 【文章摘要】 建筑电气施工在建筑施工当中起 着重要作用， 建筑工程的质量和后期 的电量供应都离不开电气施工， 而电 气施工当中关键的部分是电气竖井的 施工， 电气竖井是整个配电系统中的 核心， 因而掌控电气竖井施工质量对 于控制整个配电系统的施工质量具有 重要价值。 本文主要对电气强电竖井 安装施工质量进行了分析， 以期能够 有效提升建筑工程的配电系统施工质 量。 【关键词】 电气施工 ； 强电竖井 ； 安装质量 电气施工是建筑施工工程中的重要 组成部分， 而在电气施工当中， 电气竖井 施工是电气施工中的关键部分， 电气施工 中的强电干线、 控制设备都在竖井当中， 因而竖井的安装质量对于整个电气施工 质量具有重要价值， 因而在施工过程中施 工人员应该积极采取相应的措施对电气 竖井施工质量进行控制， 以便为电气施工 质量提供保障。 1 工程概况 汉景嘉园为 5 栋 18 层的中高层建筑， 外立面采用潮流时尚的马赛克打造， 该项 目位于同安工业集中区梧侣路与同盛路 浅谈电气强电竖井安装 质量控制 陈聪必 合诚工程咨询股份有限公司 福建厦门 361000 交汇处， 本建筑工程为小高层住宅建筑， 地上共有 18 层， 地下 1 层， 总建筑面积为 50121.96 平方米， 地下室总面积 10894.86 总高度为 56.1 米， 电气竖井内设备包括配 电、 照明、 有线电视、 消防预警、 电话、 宽带 线等。 2 电气竖井线路和设备安装 2.1 竖井安装前的准备 在本建筑工程当中， 每层配电间都 计划配有电气竖井， 本工程中竖井配电间 中主要安装有桥架、 配电箱、 电缆、 电缆线 槽， 在施工之前应该先做好相应的施工准 备工作， 对本工程中配电间应该配备的相 应器件和部分进行明确， 在安装之前将竖 井安装所需要的孔洞与建筑工程施工方 进行沟通做好预埋处理。 然后在安装前， 安装技术人员应该先掌握本次工程中配 电间竖井所需要安装的所有设备的具体 型号、 尺寸以及相应的安装要求， 结合本 工程配电间的具体施工情况和已经给出 的相应电气施工图纸来确定相应的安装 方案。 确定配电间竖井的安装能够符合电 气设备的安装要求和尺寸大小， 然后将现 场调查的结果汇总起来， 将其绘制成竖井 平面大样图 ( 如图 1 所示 )， 对竖井平面尺 寸、 需要安装的设备尺寸、 位置、 电缆位置 等在平面图上进行具体标示， 确定好相应 的安装位置， 并做好相应的施工准备。 同 时， 在施工前还应该做好接地线路敷设的 施工准备工作， 强电竖井与接地系统是直 接相连的， 为了能够有效保证电气系统的 安全， 在安装前应该根据配电箱的位置、 外形尺寸和安装高度， 配电箱在安装位置 的设置上要尽量向接地设备靠近， 提高整 个强电竖井的安全性。 2.2 竖井内设备安装 电气竖井中的设备安装主要分为两 个部分， 一是母线槽的安装， 在本工程母 线槽安装前， 技术人员应该先根据本次工 程的配电竖井位置来确定母线槽的位置。 母线槽的卡固位置应该尽量准确， 不要倾 斜， 尽量与墙壁平行， 并将母线槽排列成 行， 控制好母线槽之间的距离， 方便以后 维护人员进行检查维护。 在固定母线槽过 程中， 所使用的固定方式主要是采用连接 螺栓来进行固定， 其接头与楼地面之间的 距离应该保持在 650mm 以上， 连接时将线 槽按照之前排好的编号从下而上， 一段一 段进行连接。 在连接过程中技术人员应该 注意先将母线槽当中的零线、 地线、 相线 相互分隔开来， 可以用接头绝缘隔板进行 分隔， 然后再用绝缘螺栓从母线槽两相母 线中间的孔洞穿过， 然后将接头固定好， 这样能够将母线槽固定在相应位置上， 也 保证了电气系统的安全性。 技术人员在安 装过程中， 为了减少后期施工和后期使用 过程中外界因素对母线槽的影响， 可以用 塑料薄膜将母线槽的外壳缠绕起来， 防止 母线槽之外的操作对母线槽造成影响。 同 时在安装时要注意防水， 在雨天尽量不要 安装母线槽， 安装前可以先设置挡水线， 将竖井外的楼层水挡住， 以免水进入到配 电间当中对电气设备造成一定损害， 也会 给安装人员带来一定的安全问题。 在本建筑工程当中受到电气容量的 面 , 由于尚未进行装修 , 采用切割机沿裂 缝切 10 mm 深的 “ V” 形槽 , 清理干净后 , 用微膨胀水泥砂浆灌实。 而顶棚已抹灰 , 则采用切割机沿裂缝切槽 , 采用白灰砂浆 掺少量石膏封缝。 经过这几年的使用 , 尚 未发现新裂缝 , 所以这种处理方法还是经 济可行的。 6 结束语 钢筋混凝土现浇板比传统楼板的结 构性能更加优越， 在建筑工程中得到了广 泛的运用。 虽然存在出现裂缝这一重大缺 陷 , 但它与预制板相比 , 还是优点要大于 其缺点的 , 并且它的这一缺点在设计与施 工过程中 , 可以通过一定的措施 , 使其影 响控制在规范允许的范围内。 笔者认为只 要制定科学的裂缝处理方案。 在处理方法 的选择上， 应根据裂缝的形式合理选择， 让处理后的裂缝能得到有效控制。 【参考文献】 1 林永清 . 浅析预防和减少墙体中 几种裂缝的技术措施 J. 安徽建筑 施 工 技 术，2009， 17 （12） ： 118- 119. 2 路虎君 . 分析现浇板裂缝形成的 因素与处理方法 J. 科技情报开发 与经济，2010，40 （20）14-16.
