工程盾构试验工作内容及标准.doc

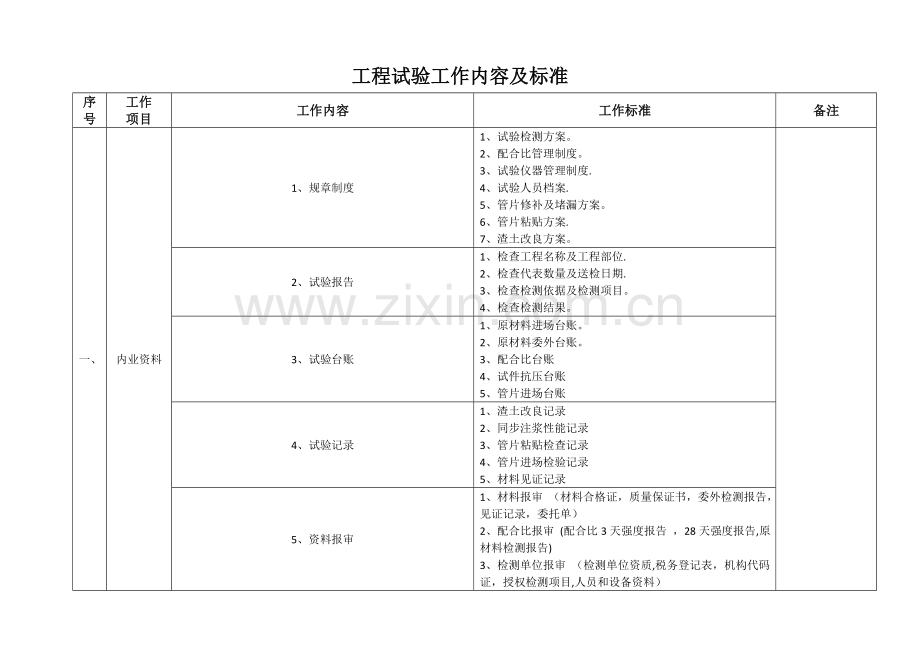

工程试验工作内容及标准
序号
工作
项目
工作内容
工作标准
备注
一、
内业资料
1、规章制度
1、试验检测方案。
2、配合比管理制度。
3、试验仪器管理制度.
4、试验人员档案.
5、管片修补及堵漏方案。
6、管片粘贴方案.
7、渣土改良方案。

2、试验报告
1、检查工程名称及工程部位.
2、检查代表数量及送检日期.
3、检查检测依据及检测项目。
4、检查检测结果。
3、试验台账
1、原材料进场台账。
2、原材料委外台账。
3、配合比台账
4、试件抗压台账
5、管片进场台账
4、试验记录
1、渣土改良记录
2、同步注浆性能记录
3、管片粘贴检查记录
4、管片进场检验记录
5、材料见证记录
5、资料报审
1、材料报审 （材料合格证，质量保证书，委外检测报告，见证记录，委托单）
2、配合比报审 (配合比3天强度报告 ，28天强度报告,原材料检测报告)
3、检测单位报审 （检测单位资质,税务登记表，机构代码证，授权检测项目,人员和设备资料）
4、管片报审（管片合格证，管片检验记录，管片委外检测报告)

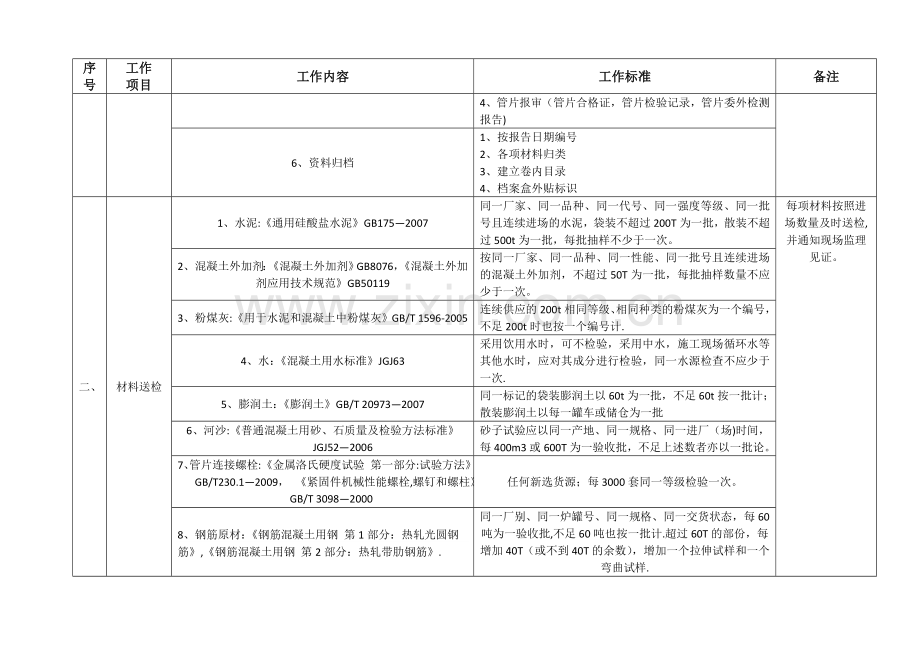

6、资料归档
1、按报告日期编号
2、各项材料归类
3、建立卷内目录
4、档案盒外贴标识
二、
材料送检
1、水泥:《通用硅酸盐水泥》GB175—2007
同一厂家、同一品种、同一代号、同一强度等级、同一批号且连续进场的水泥，袋装不超过200T为一批，散装不超过500t为一批，每批抽样不少于一次。
每项材料按照进场数量及时送检,并通知现场监理见证。
2、混凝土外加剂：《混凝土外加剂》GB8076，《混凝土外加剂应用技术规范》GB50119
按同一厂家、同一品种、同一性能、同一批号且连续进场的混凝土外加剂，不超过50T为一批，每批抽样数量不应少于一次。
3、粉煤灰:《用于水泥和混凝土中粉煤灰》GB/T 1596-2005
连续供应的200t相同等级、相同种类的粉煤灰为一个编号，不足200t时也按一个编号计.
4、水：《混凝土用水标准》JGJ63
采用饮用水时，可不检验，采用中水，施工现场循环水等其他水时，应对其成分进行检验，同一水源检查不应少于一次.
5、膨润土：《膨润土》GB/T 20973—2007
同一标记的袋装膨润土以60t为一批，不足60t按一批计；散装膨润土以每一罐车或储仓为一批
6、河沙:《普通混凝土用砂、石质量及检验方法标准》
JGJ52—2006
砂子试验应以同一产地、同一规格、同一进厂（场)时间，每400m3或600T为一验收批，不足上述数者亦以一批论。
7、管片连接螺栓:《金属洛氏硬度试验 第一部分:试验方法》GB/T230.1—2009， 《紧固件机械性能螺栓,螺钉和螺柱》GB/T 3098—2000
任何新选货源；每3000套同一等级检验一次。
8、钢筋原材：《钢筋混凝土用钢 第1部分：热轧光圆钢筋》,《钢筋混凝土用钢 第2部分：热轧带肋钢筋》.
同一厂别、同一炉罐号、同一规格、同一交货状态，每60吨为一验收批,不足60吨也按一批计.超过60T的部份，每增加40T（或不到40T的余数），增加一个拉伸试样和一个弯曲试样.
9、三元乙丙密封垫，氯丁海绵条,自粘性橡胶薄板， 丁腈软木垫，螺孔密封圈， 《橡胶密封件 给、排水管及污水管道用接口密封圈》 《O形橡胶密封圈试验方法》 《 高分子防水材料 第3部分:遇水膨胀橡胶》《橡胶密封件 给、排水管及污水管道用接口密封圈》《O形橡胶密封圈试验方法》GB/T 18173。3—2002 GB/T18173.3-2002 GB/T21873-2008或GB/T5720-2008
任何新选货源；每300环同一等级检验一次.
10、混凝土管片《盾构隧道管片质量检测技术标准》
CJJ/T 164—2011
水平拼装,抗弯性能,抗渗性能，抗拔检测，每1000环检测.外观质量、尺寸偏差、混凝土强度，每200环检测.
8、注浆试件,二次补浆试件
每100环送检一次,
9、混凝土
洞门（取抗渗一组，抗压一组,同养一组）。联络通道(每打一次各取一组抗渗，抗压,同养）。
三、
同步注浆及二次补浆
1、同步注浆性能检测
1、稠度（正常13～15，过建筑物12～14,）
2、比重（正常1。75～1.85，过建筑物1.80～1。91)
3、凝结时间（正常4～8)
同步注浆和二次补浆根据现场可调配凝结时间。
2、配比试拌
1、对进场材料有疑问
2、浆液未满足现场施工要求
3、新出配合比报告
3、同步注浆及二次补浆配比
1、水：水泥=1：1=水泥浆 水：水玻璃=2:1=水玻璃液
水泥浆：水玻璃液：3：1 凝结时间（22～26s质量比)
2、水泥:细集料:粉煤灰:膨润土：水
220 ： 765: 320 ： 105： 530 (质量比)
4、配合比核对及调配
1、搅拌站标定后输入配比
2、配比更改需要试验人员同意
3、定期查看搅拌站数据（核对搅拌数量）,
4、严格按配比施工（不可外加水，可新拌水泥浆调整)
5、搅拌时间(一般3～5分钟，出现性能不正常可以延长)
四、
渣土改良
1、改良材料
1、聚合物（水：聚合物掺量=1000：5～10）质量比
2、膨润土(水：膨润土=6～8：1）质量比
3、泡沫（水：泡沫剂=100:2～5）质量比
4、分散剂（水:分散剂=100:4～7）质量比
5、早强剂（一方加10KG，凝结时间提早2小时)

2、改良效果
1、渣土连续性
2、渣土温度(35度以下)
3、渣土塌落度（140~160）
4、渣土留样（地质发生变化,施工不稳定）,后期分析
五、
管片检查
1、进场检查
1、蜂窝、麻面（进场眼观看比较明显的退场)
2、缺失(进场在贴防水材料下面的退场，小于0。02mm现场修补)
3、裂痕(进场贯穿裂缝退场)
4、杂物（清除后使用)
5、吊装孔（破裂，松动退场）

2、防水材料粘贴
三元乙丙密封垫，丁腈软木垫。（材料粘贴平整,无脱胶,翘边，鼓包,检查完盖合格章后使用）
六、
现场管理
1、浆液性能
不稳定每天2次，上午一次,下午一次（日常每2天检测一次）。并做好记录，每次检测需监理旁站,数据必须照相留底.

2、管片粘贴
每天不定时检查，检查合格才能使用，不合格的现场重新贴，下午要为晚上施工管片做准备，一般备4—6环合格管片。
3、材料备置
膨润土保持随时都有，分散剂在停机时使用，聚合物在喷涌时使用.
4、渣土试验
始发前100环取样, （地质无变化3天一次）
5、资料
每天根据材料进场及时送检，并完成台账资料.
