微机原理试卷.doc

2015-2016学年第2学期《微机原理与接口》考试卷
授课班号 年级专业 学号 姓名

题号
一
二
三
四
五

总分
审核
题分
25
25
20
20
10

得分

得分
评阅人

一、选择题（每空1分，共25分）
答案填在题前横线上！

_______ 1、8086/8088段寄存器的功能是（ ）
A、用于计算有效地址 B、执行各种数据传送操作
C、用于存放段起始地址及计算物理地址
_______ 2、8086/8088 BIU的功能是（ ）
A、分析指令，产生控制信号 B、用于计算有效地址
C、与存储器或I/O端口之间进行数据传送，并形成物理地址
_______ 3、8086系统64KB大小的系统程序固化在64KB的EPROM中，选择芯片的最佳方案是用一片64K×8的芯片，为保证该系统正常工作，程序存储器占据的地址是（ ）
A、00000H－0FFFFFH B、80000H－8FFFFH C、F8000H－0FFFFH
D、F0000H－FFFFFH E、C0000H－CFFFFH F、C7000H－CFFFFH
_______ 4、8086中断系统可处理多种中断源，其中允许可屏蔽中断的标志位是（ ）
A、TF B、OF C、IF D、CF
_______ 5、在异步串行数据传送中，每个字符数据位8位、校验位1位、停止位1位，如果其波特率为4800，则每秒钟最多能传输的字符数是（ ）
A、600 B、436 C、480 D、535 E、4800
_______ 6、数模转换中采用双缓冲的目的是（ ）
A、锁存转换的数字量 B、多路模出通道同步转换
C、可用于直通工作方式

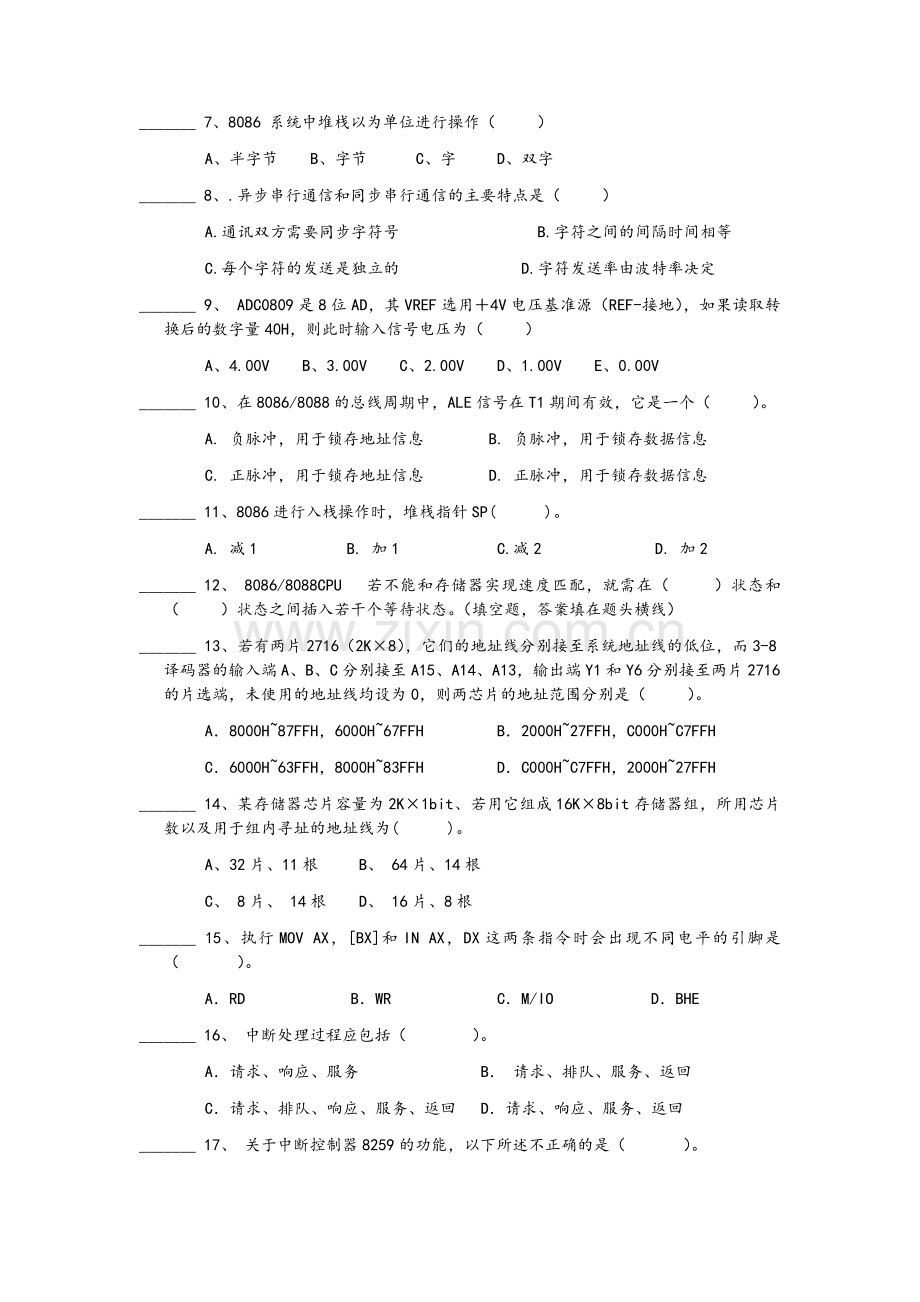

_______ 7、8086 系统中堆栈以为单位进行操作（ ）
A、半字节 B、字节 C、字 D、双字
_______ 8、.异步串行通信和同步串行通信的主要特点是（ ）
A.通讯双方需要同步字符号 B.字符之间的间隔时间相等
C.每个字符的发送是独立的 D.字符发送率由波特率决定
_______ 9、 ADC0809是8位AD，其VREF选用＋4V电压基准源（REF-接地），如果读取转换后的数字量40H，则此时输入信号电压为（ ）
A、4.00V B、3.00V C、2.00V D、1.00V E、0.00V
_______ 10、在8086/8088的总线周期中，ALE信号在T1期间有效，它是一个（ ）。
A. 负脉冲，用于锁存地址信息 B. 负脉冲，用于锁存数据信息
C. 正脉冲，用于锁存地址信息 D. 正脉冲，用于锁存数据信息
_______ 11、8086进行入栈操作时，堆栈指针SP( )。
A. 减1 B. 加1 C.减2 D. 加2
_______ 12、 8086/8088CPU 若不能和存储器实现速度匹配，就需在（ ）状态和 （ ）状态之间插入若干个等待状态。（填空题，答案填在题头横线）
_______ 13、若有两片2716（2K×8），它们的地址线分别接至系统地址线的低位，而3-8译码器的输入端A、B、C分别接至A15、A14、A13，输出端Y1和Y6分别接至两片2716的片选端，未使用的地址线均设为0，则两芯片的地址范围分别是（ ）。
A．8000H~87FFH，6000H~67FFH B．2000H~27FFH，C000H~C7FFH
C．6000H~63FFH，8000H~83FFH D．C000H~C7FFH，2000H~27FFH
_______ 14、某存储器芯片容量为2K×1bit、若用它组成16K×8bit存储器组，所用芯片数以及用于组内寻址的地址线为( )。
A、32片、11根 　　B、 64片、14根 　　
C、 8片、 14根 D、 16片、8根　　
_______ 15、执行MOV AX，[BX]和IN AX，DX这两条指令时会出现不同电平的引脚是（ ）。
A．RD B．WR C．M/IO D．BHE
_______ 16、 中断处理过程应包括（ ）。
A．请求、响应、服务 B． 请求、排队、服务、返回
C．请求、排队、响应、服务、返回 D．请求、响应、服务、返回
_______ 17、 关于中断控制器8259的功能，以下所述不正确的是（ ）。
A．它可以接受多个外设中断请求信号
B．它可选出当前优先级最高的中断请求信号
C．它可向CPU发中断请求信号且送中断类型号
D．它可向外设发中断回答信号
_______ 18、当8255A的A口用作8个按键输入时,工作方式可设置为（ ）。
A．方式 0 B．方式1 C．方式2 D．都不能
_______ 19、某测量仪表上由16个LED显示器，用一片8255作接口，A口为段选，B口、C口为位选，LED的正确扫描方法是（ ）。（填空题，答案填在题头横线）
_______ 20、RS-232接口的信号电平范围为（ ）。
A.0--+5V B.-5----+5V
C.-15----+15V D.0---+15V
_______ 21、对于串行接口，其主要功能为（ ）。
A．仅串行数据到并行数据的转换
B．仅并行数据到串行数据的转换
C．输入时将并行数据转换为串行数据，输出时将串行数据转换为并行数据
D．输入时将串行数据转换为并行数据，输出时将并行数据转换为串行数据
_______ 22、若采用8255控制8段LED数码显示器，不扩展电路时可以控制的LED显示器个数最多是（ ）
A．16 B．24 C．8 D．12
_______ 23. 8253一个通道的最大、最小时间常数分别为（ ）
A0，1 B 65535， 1 C 65535， 0 D 9999 ，0
_______ 24.下述产生片选信号CS的方法中，被选中芯片不具有唯一确定地址的是（ ）
A．线选法或部分译码 B．仅部分译码
C．仅线选法 D．全译码
_______ 25.8259为可编程中断控制器,它可接中断源的个数及初始化时级别最低的是（ )
A.16,IR0 B. 8,IR0 C. 16,IR7 D.8,IR7

得分
评阅人

二、读程序回答问题(共25分)

1. 某数据段定义如下（5分）
DATA SEGMENT
DAT1 DW 64H
DAT2 DB 32H
DAT3 EQU 1234H
DAT4 EQU $ - DAT3
DAT5 DB 20H
DATA ENDS
设DATA的段地址是1000H，则
DAT1内容是 ，段内地址是 ，物理地址是
DAT2内容是 ，段内地址是 ，物理地址是
DAT3内容是 ，段内地址是 ，物理地址是
DAT4内容是 ，段内地址是 ，物理地址是
DAT5内容是 ，段内地址是 ，物理地址是
2. 各用一条指令实现下列功能（5分）
将BL中D3位和D0位清0，其他位不变
将BL中D3位和D0位置1，其他位不变
将BL中D3位和D0位求反，其他位不变
3.设AX=00,执行下列程序（5分）
MOV BX,200H
MOV [BX],AX
DEC AX
OUT [BX],AX
执行后
内存地址200H的单元的内容
外部设备地址200H的外设得到的数据是
4.阅读程序回答问题（5分）
START：MOV DI,3000H
MOV CL,[DI]
XOR CH,CH
MOV BL,CH
INC DI
A1: MOV AL,[DI]
TEST AL,80H
JNE A2
INC BL
A2： INC DI
LOOP A1
MOV [DI],BL
A3: JMP $
设3000H单元开始的内容依次是 6,1,2,3,4,5,6；请问
（1）这段程序的功能是什么？

（2）程序执行完毕之后3007H单元的内容是什么？

5. 阅读程序回答问题（5分）
MOV AX , 0
MOV BX , 0
MOV CX , 10
STC
AB: ADDC AX , BX
INC BX
LOOP AB
HLT
程序执行完毕后,AX和BX的值。 AX= BX=

得分
评阅人

三、简答题（共20分，每题5分）

1. 简述起止式异步通信协议的数据格式

2、说明在程控方式下三种数据传送方式。

3. 8086的中断向量表如何组成？作用是什么？以中断类型号为15H的中断源查找中断服务子程序入口偏移地址为例进行说明。

4、说明LED动态显示原理。

得分
评阅人

四、编程题（共20分，每题10分）

1、8255的A、B口均为输出，分别接8个LED（高电平点亮），8255的口地址为0640H、0642H、0644H、0646H

CODE SEGMENT
ASSUME CS:CODE
START:
MOV DX,0646H
MOV AL,80H
OUT DX.AL ；1、粗斜体这三句起什么作用？（4分）

MOV BX,8001H ；2、给BX赋值8001H有何作用？（2分）
AA1:
MOV DX.0640H
MOU AL,BH
OUT DX.AL
ROR BH,1
MOU DX.0642H
MOU AL,BL
OUT DX.AL
ROL BL,1
CALL DELAY
JMP AA1 ；3、以上相同字体的程序段操作了几个口？每执行一遍的作用是什么？（3分）
DELAY: ；4、这个子程序在主程序中起什么作用？（1分）
PUSH CX
MOV CX,0F000H
AA2: PUSH AX
POP AX
LOOP AA2
POP CX
RET
CODE ENDS
END START
答：
1、______________________________________________________________

2、______________________________________________________________

__________________________________________________________________

3、______________________________________________________________

__________________________________________________________________

4、______________________________________________________________

__________________________________________________________________

2、8253的端口地址为30H-33H，系统提供了一个200KHz的时钟源。要求从计数器0的OUT端得到400HZ的方波信号，利用这400Hz方波，从计数器1的OUT端得到3.75秒负脉冲信号。编程完成以上功能。（10分）

得分
评阅人

五、作图题（共10分）
画出8086在最小模式下总线的配置图，即如何形成地址\数据\控制总线。注：仅图示主要信号线。

附录：
