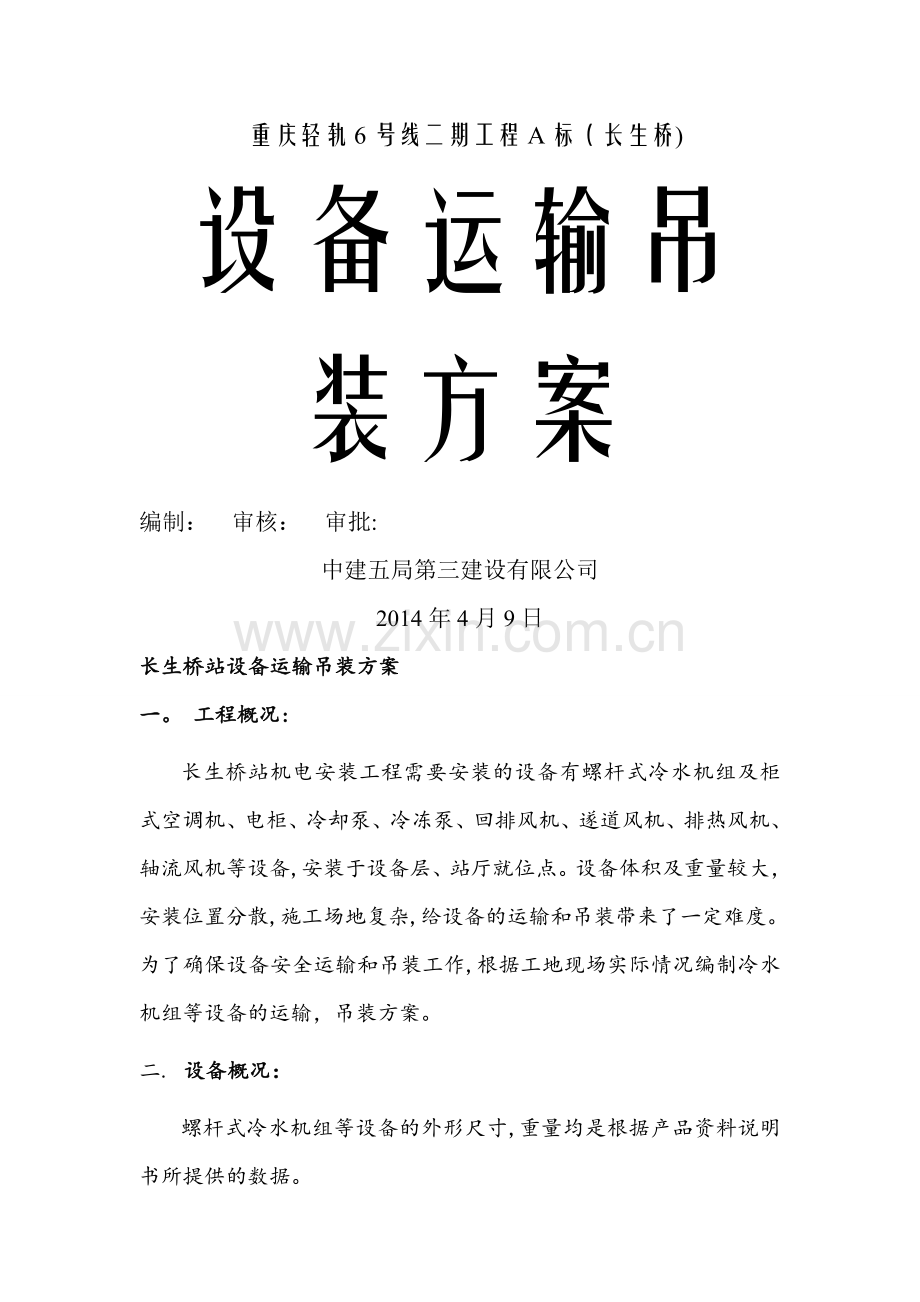

重庆轻轨6号线二期工程A标（长生桥)
设备运输吊装方案
编制： 审核： 审批:
中建五局第三建设有限公司
2014年4月9日
长生桥站设备运输吊装方案
一。 工程概况:
长生桥站机电安装工程需要安装的设备有螺杆式冷水机组及柜式空调机、电柜、冷却泵、冷冻泵、回排风机、遂道风机、排热风机、轴流风机等设备,安装于设备层、站厅就位点。设备体积及重量较大，安装位置分散,施工场地复杂,给设备的运输和吊装带来了一定难度。为了确保设备安全运输和吊装工作,根据工地现场实际情况编制冷水机组等设备的运输，吊装方案。
二. 设备概况：
螺杆式冷水机组等设备的外形尺寸,重量均是根据产品资料说明书所提供的数据。

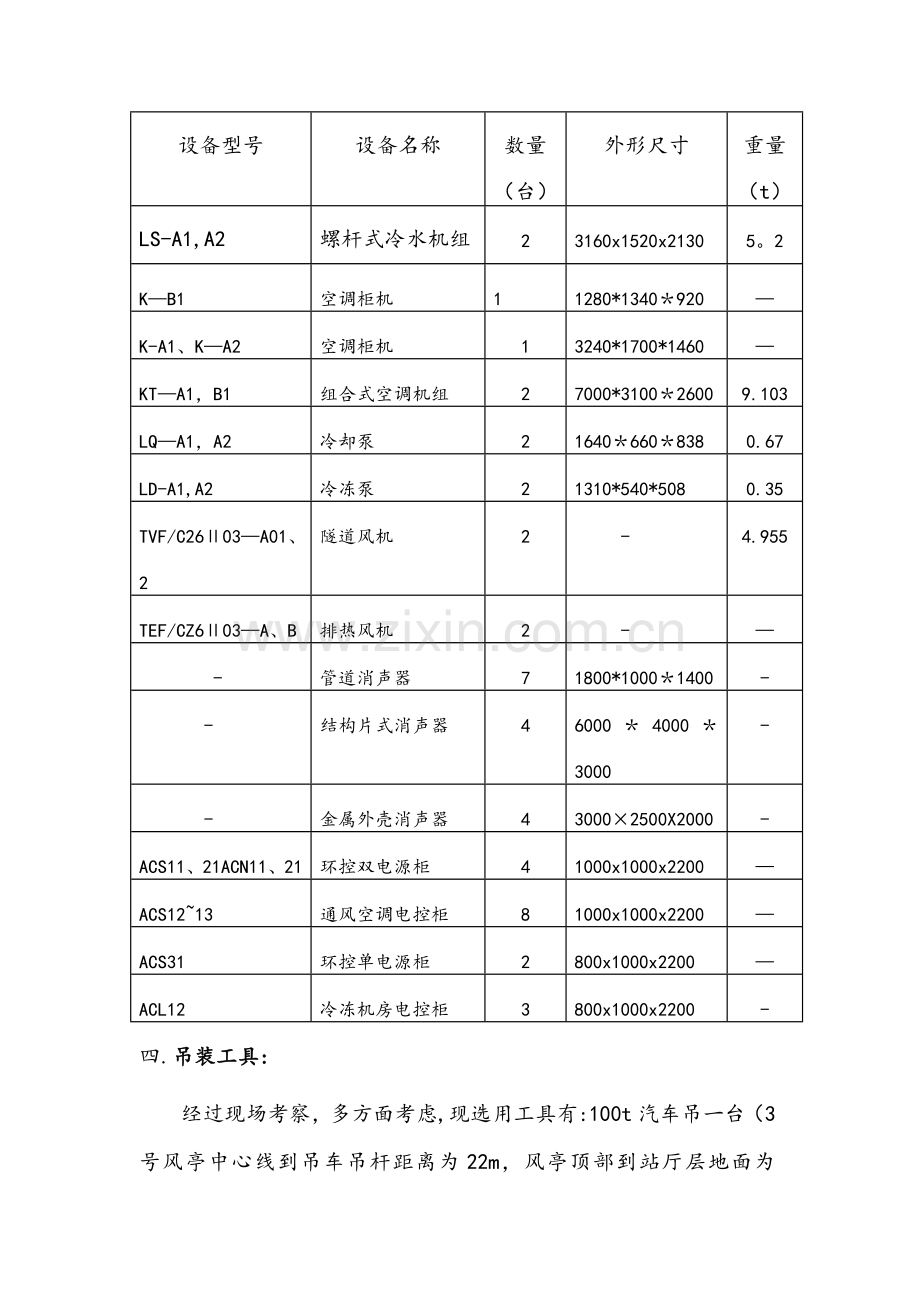

设备型号
设备名称
数量（台）
外形尺寸
重量（t）
LS-A1,A2
螺杆式冷水机组
2
3160x1520x2130
5。2
K—B1
空调柜机
1
1280*1340＊920
—
K-A1、K—A2
空调柜机
1
3240*1700*1460
—
KT—A1，B1
组合式空调机组
2
7000*3100＊2600
9.103
LQ—A1，A2
冷却泵
2
1640＊660＊838
0.67
LD-A1,A2
冷冻泵
2
1310*540*508
0.35
TVF/C26Ⅱ03—A01、2
隧道风机
2
-
4.955
TEF/CZ6Ⅱ03—A、B
排热风机
2
-
—
-
管道消声器
7
1800*1000＊1400
-
-
结构片式消声器
4
6000＊4000＊3000
-
-
金属外壳消声器
4
3000×2500X2000
-
ACS11、21ACN11、21
环控双电源柜
4
1000x1000x2200
—
ACS12~13
通风空调电控柜
8
1000x1000x2200
—
ACS31
环控单电源柜
2
800x1000x2200
—
ACL12
冷冻机房电控柜
3
800x1000x2200
-
四. 吊装工具:
经过现场考察，多方面考虑,现选用工具有:100t汽车吊一台（3号风亭中心线到吊车吊杆距离为22m，风亭顶部到站厅层地面为35m),4t液压手推车2台,2t手拉葫芦2台等，根据设备的体积,重量大小来选择不同的运输，吊装工具进行施工.
六. 吊装方案选择与实施过程
1、 前期准备
设备层空调机房至新风风道墙面打4000*3000的孔洞，新风风道里面的2500*1400新风孔用10＃槽钢与竹模板填平 站厅事故风孔处至冷水机房墙面打4000＊3000的孔洞,站厅A段两个风孔与吊装孔分别用10＃槽钢与DN100镀锌钢管搭架子，在架子上铺竹模板，具体模型见附图1
站厅B端新风风道到空调机房墙面打4000＊3000墙洞
2、 设备吊下过程
根据设备的实际情况,选用直吊吊装法.
设备层设备：组合式空调机组（KT—A1）、排热风机（TEF/CZ6Ⅱ03-A ）、环控双电源柜等由1号风亭风井徐徐吊下设备层(排热风机从排风井吊下，其他从新风井吊下)
站厅层A段设备：螺杆式冷水机组、隧道风机、冷却泵、冷冻泵等由3号风亭吊徐徐下站厅层
站厅B端设备:排热风机、通风空调电控柜、组合式空调机组（KT-B1）等从2号风亭风井吊下站厅层（其中排热风机从排风井吊下，其他从新风井吊下），
3、设备就位过程
(1) 当吊车把螺杆式冷水机组下站厅后，用2台4t重力小车平稳支承起，然后把冷冻机与重力小车固定好。
(2) 采用手拉葫芦2台，以冷水机组前进方向为中心线左右各偏30度射线与墙交汇处安装葫芦，绕出两根铁链斜拉牵引前进
其他设备空调机、电柜、冷却泵、冷冻泵、隧道风机等设备，就位与螺杆式冷水机组大致相同，按照设备体积，用手动葫芦就位，也可根据设备的本身特点，现场选择更好就位方案。
十. 施工人员配备
设备运输吊装指挥领导小组： 总指挥:
副指挥：
总负责：
协 助:
附图（设备横过吊装孔)
