木里煤矿边坡治理及采坑回填方案.doc

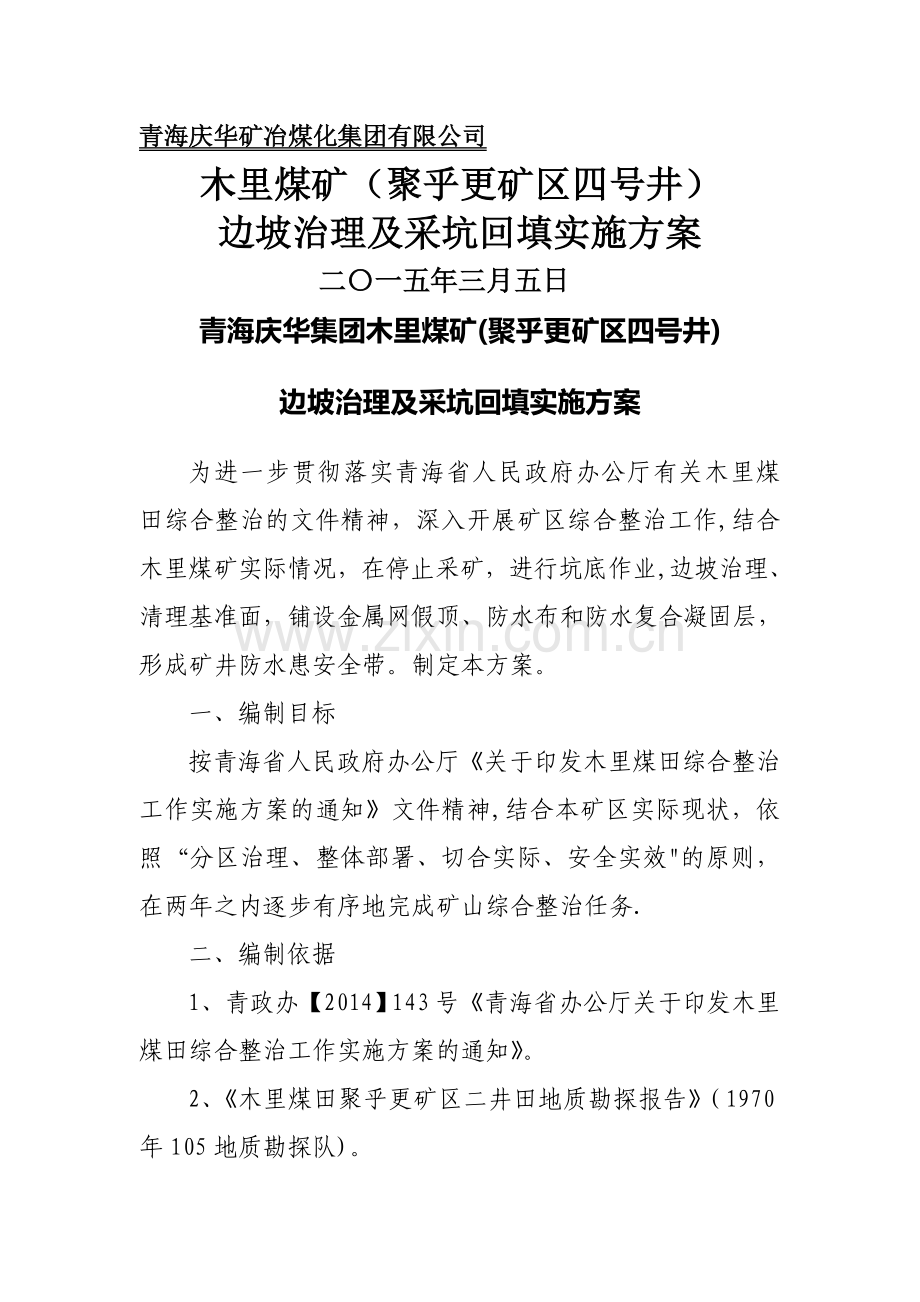

青海庆华矿冶煤化集团有限公司木里煤矿（聚乎更矿区四号井）边坡治理及采坑回填实施方案二一五年三月五日青海庆华集团木里煤矿(聚乎更矿区四号井)边坡治理及采坑回填实施方案为进一步贯彻落实青海省人民政府办公厅有关木里煤田综合整治的文件精神，深入开展矿区综合整治工作,结合木里煤矿实际情况，在停止采矿，进行坑底作业,边坡治理、清理基准面，铺设金属网假顶、防水布和防水复合凝固层，形成矿井防水患安全带。制定本方案。一、编制目标按青海省人民政府办公厅关于印发木里煤田综合整治工作实施方案的通知文件精神,结合本矿区实际现状，依照“分区治理、整体部署、切合实际、安全实效的原则，在两年之内逐步有序地完成矿山综合整治任务.二、编制依据1、青政办【2014】143号青海省办公厅关于印发木里煤田综合整治工作实施方案的通知。2、木里煤田聚乎更矿区二井田地质勘探报告（1970年105地质勘探队)。3、聚乎更矿区二井田综合整治工程方案设计2014年兰州煤矿设计研究院。三、组织机构为进一步加强木里煤矿采坑边坡治理及回填工作，确保采坑边坡治理及回填工作扎实有效地开展，木里煤矿特成立领导小组。组 长:吴元斌副组长：张志明 徐承珊 程财山成 员：王更强王全海 韩昭义 宋铁柱温守东 赵廷忠 范 炳 吴下拉姐 杨生仓 王大武 李加忠四、工艺流程1、对矿床出露部坍塌堆积的坡积物进行清理,对底板不稳定岩体分台阶放坡，直至清理至顶底板稳固段。2、安全施工，形成沿矿体露头两侧各10m的稳固顶底板基槽后,对基槽工作面进行平整，并按地形形成不大于50的地表面.3、在基槽面矿体上铺设钢筋网排，钢筋网采用编织或焊接工艺,不得采用扎线绑扎，钢筋网排延伸至矿体顶底板的长度不低于矿体露头宽度（以大于10m为宜）.钢筋网排搭接处应采用焊接，搭接长度不得低于钢筋直径的10倍.4、在钢筋网排上铺设无纺土工布，土工布上铺设防水膜。防水膜上覆盖防水复合物凝固层混合料，按每0。5m设一分层碾压,防水复合物凝固层总厚度不低于矿体露头宽度的1/2，取20m.压实厚度不小于90。其硬度低于原始岩层硬度，不造成坚硬顶板.5、防水复合凝固层间至顶部1m处，增加铺设第二层防水膜。6、按照设计要求抛石挤淤至水平面以上0.5m，然后开始矿渣回填.7、矿渣回填要点,施工前应把片石层碾压平整，基坑边坡必须稳固，防止塌方。五、实施方案(一）边坡治理1、工程内容（治理要求）在施工期间，将东、西矿坑裸露最终坡面角修筑为30，使坡面平整，无大块浮石。在治理期间会产生一定数量的原煤和岩量，将原煤剥采外运，岩石则直接内排回填。2、治理方式根据边坡治理整体规划,结合边坡坡体结构特征,工程地质条件，以及平台边坡裂缝、滑坡、坍塌程度、冻土消融等边坡实际情况，采取相应措施，因地制宜地进行治理.北帮由上而下、自西向东,以现有的平台进行安全平台修筑,南帮应以现状情况而定，滑坡帮鼓位移下沉严重，对施工有安全隐患的帮边坡根据现状开展治理.3、治理技术要求（1）最小工作平盘宽度取值为15m。（2）台阶坡面角及最终边坡角:根据设计资料台阶坡面角取值为30.（3）采坑边坡台阶及坑底层次清晰,不留根底,保持工作面整洁。（4）坑底平整时，要注意按照不同的标高逐段划分基底水平,同一段基底标高差距不能大于0。5m,坡面不能大于5.4、治理工程量（见表1)。表1边坡治理工程量一览表序号项目名称单位数量备注1西矿坑南帮边坡整治区万m3672西矿坑西帮边坡整治区万m315.783东边坡整治区南矿坑万m313。84东边坡整治区北矿坑万m327。595合计万m3124。175、进度计划表（见表2）.表2边坡治理进度表序号工作量名称工作内容所需时间起止时间（年月日)备注1东西整治区所有矿坑内部前期处理工程削帮,挖埋土石方,形成矿坑整体安全边坡（边坡角小于30）。6个月2015。5.19.306、设备投入计划（见表3）。表3出勤设备明细表设备类型设备出勤备注一班二班三班合计单斗挖掘机2。5m366618矿用自卸汽车32t343434102加油车15t112消防洒水车15t11137、边坡治理防控措施（1）工作帮边坡在临近最终设计之前，必须对其进行稳定性分析和评价.当原设计的最终边坡达不到稳定的安全系数时，应修改设计或及时采取治理措施。(2）在采场水平台阶内侧设排水沟、截水沟、导水沟，铺设防水土工布，将水引入采场最低处集水坑，认真负责做好抽排水工作，避免人员及机械设备沉陷水坑等现象。（3）加强边坡大变形监测，及时掌握边坡动态变化。为掌握边坡的动态变化发展过程，预防边坡的大变形破坏甚至滑坡事故发生,对边坡进行地表岩位移和深部位移的监测，以查明滑动性质、滑坡规模、准确预报滑坡情形等情况，为边坡整治提供安全依据.（4）人员安全措施对新进场的工人进行安全生产的教育和培训，经考核合格后，方准许其进入操作岗位。对施工机械和车辆驾驶等特殊工种的人员,要求持证上岗，并进行专门的安全操作训练.为了保障施工人员的安全,施工人员必须穿着醒目的服装，戴安全帽.在施工中，遇有地下管线、电缆等情况,避开或采取可靠安全防护措施，确保施工安全。所有的电器设备、运输设备、场内机动车辆等,必须加强保养，使其保持良好的工作状态及具有完备的安全装置，所有机具设备的操作人员必须经过培训,考试合格，持证上岗，并严格遵守操作规程，严禁违章作业。（5)机械安全技术措施自卸汽车卸料前，司机先察看周围环境，确认安全后方可卸料。自卸汽车翻斗内严禁搭乘人员。自卸汽车翻斗车在施工现场内行驶，限速5km/h。严禁酒后驾驶车辆。(6）现场安全措施对从施工现场出入的车辆做到有人指挥，有人防护，确保安全；教育过往施工人员在道路两侧，要“一慢二看三通过”，确保安全通行。（二）采坑回填1、工程内容一是在基底修筑防水复合凝固层；二是用矿坑附近的北渣石山回填矿坑,不够时可从其他地方少量调运。2、回填参数考虑矿坑回填须形成一定的平整坡面,西矿坑回填深度取5065m(加留设煤柱20m，即水体保护煤岩柱高度为70m,矿坑填埋深度为70-85m），其中防水复合凝固层厚度为20m，渣石回填厚度为30-45m;东矿坑整治区北矿坑回填深度为5066m（加留设煤柱20m,即水体保护煤岩柱高度为70m,矿坑填埋深度为70-86m)，其中防水复合凝固层厚度为20m，渣石回填厚度为3046m;东矿坑整治区南矿坑因最西部矿坑低面略等于西矿坑整治区的地表高度,采用抬高处理后山体能够处于开放状态，矿坑不存在聚集积水问题，采用自然流水排放整治后的矿坑汇水,防水复合凝固层厚度为20m，渣石回填厚度按实际山体布置,形成30自然流水坡面.2、回填方式(1）分段回填,按设计的渣石回填厚度45（30）m，划分为3个台阶，每个台阶段高10m,最后一个台阶段高为15m。采用边缘排土的排土方式,其最小回填工作平盘宽度由落实滚落安全距离宽度、卸载宽度、汽车长度、调车宽度、道路通行宽度、卸载边缘安全距离等构成,最小平盘宽度为33m，平盘沿矿坑呈圈形布置。（2)结合设计的回填工艺,回填物采用卡车推土机分段(台阶）排弃方式.剥离物由32t自卸汽车运至回填台阶平盘上的水平施工作业面后,靠近每个回填台阶坡顶线安全线以内翻卸，由于季节气候及排弃土岩种类的不同，春、秋、冬季大约有70%剥离物由汽车自动翻卸到台阶坡顶线以下，剩余30%由装载机推下坡面.夏季由于降雨影响，排土台阶土质松软，自卸汽车在距台阶坡顶线10米线以内翻卸，预计有50%剥离物卸载到台阶坡面以下，剩余50由装载机推下坡面.（3）每个台阶（平盘)上的施工作业面采用前进式移动。每个台阶按实际水平分成若干区段（作业面)，区段(作业面）的作业循环方式为：台阶（平盘）初始宽度为33m，随填埋工程的推进，当本台阶（平盘)前下方的填充物达到台阶(平盘)等高且增加宽度达到5-10m时，先由专人视察平台下方充填物的堆积情况，然后再安排挖掘机、铲车、推土机等进行调高调宽、推平压实工作，检验台阶基础,台基密实承受程度达到可进入下循环装载渣石车辆时，再进行下一个循环的进车、卸料作业。(4)台阶（平盘）不断推进，当本平台的回填物充满台阶下方的空间，且最终达到设计的台阶水平标高时，方可确定本台阶回填结束,转入下一台阶的回填。3、回填工程方量（见表4）。表4 矿坑回填工程量一览表序号项目名称单位数量备注1西矿坑整治区10万m31688.732东整治区南矿坑10万m3275.013东整治区北矿坑10万m3540。854合计10万m32504。594、矿坑回填进度（见表5）.表5 矿坑回填进度表序号工作量名称工作内容所需时间起止时间（年月日)备注一工程前期准备施工方案设计制定及审批，其他前期准备。4个月2014.9。12014.12.31不计入施工期二矿坑回填1东西整治区所有矿坑内部前期处理工程削帮,挖埋土石方，形成矿坑整体安全边坡（边坡角小于30）.2个月2015.1。12.282坑内外道路维修矿坑内外道路平整修复1个月计入前期准备工作时间中3所有矿坑内的基底处理埋设假顶,覆盖防水材料，初步堆土回填.3个月2015。3.15。31可根据矿坑情况提前结束4所有矿坑回填回填覆土12个月2015.6。12016。6。30有重迭工期5、设备明细（见表6)。表6 出勤设备明细表设备类型设备出勤备注一班二班三班合计单斗挖掘机2。5m326262678矿用自卸汽车32t107107107321前装机ZL5014141240履带式推土机220Hp88824加油车15t448消防洒水车15t11136、整治工程投资估算（见表7）.表7 木里煤矿整治工程投资估算表顺序项目单位工程及简要说明单位数量单价/元总价/万元1矿坑整治51918。331。1土石方工程49750。641。1。1土石方取土采装104m33158250287903。841。1。2土石方运输,运距2。7km104m3315811809937295。661。1。3矿坑回填104m33158137464340。981。1.4土石方加工、削帮等100m38905236210。16六、保障措施1、技术保障措施为了合理开发煤炭资源，确保治理工作目标顺利实现,必须建立健全技术保障服务机构，按规范要求整治矿山，加强现场技术指导和管理工作，使矿山各项安全生产工作规范化、标准化，以促进煤炭资源持续开发、健康、科学发展。2、生产组织保障措施按照矿山整治规范标准和煤炭安全规程要求有序推进,严格执行各项安全生产法律法规,确保安全质量规范建设工作扎实有效地开展，必须成立安全生产监督领导机构。达到职责明确、责任到人、管理到位、措施得力的安全管理体系，狠抓矿山整治规范建设。3、安全管理保障措施贯彻“安全第一、预防为主、综合治理”的方针，牢固树立以人为本、安全发展理念，强化煤矿安全生产基础管理，不断改善安全生产条件,夯实安全生产基础,必须建立安全生产管理保障措施，坚持“谁主管谁负责”和各级领导职能部门对管辖范围内安全工作全面负责的原则，加强责任追究，把安全生产责任落实到每一位领导和员工头上。认真贯彻执行国家及各级政府部门的安全生产法律、法规及强制性标准和公司的各项安全规章制度,充分发挥安全监管部门和各职能部门作用，全面强化矿山安全生产管理水平.加强安全教育培训工作，提高职工的安全生产意识和管理水平。促使矿山企业安全、稳定、高效发展。4、环境建设保障措施加强矿区环境卫生基础设施建设，建立健全各项环保规章制度，加大矿区“三废整治力度。加强环境保护宣传工作,在内容、形式、广度、深度上全面普及，广泛开展形式多样的环保宣传活动，有组织地开展宣传教育工作，积极开展各种环保教育主题活动,创造全员参与的浓厚环保氛围。5、安全事故应急措施对各项应急预案进行修订和完善，加强灾害事故的预测和防范，做好应对各种突发事件和自然灾害事故、事件的准备工作,成立矿区安全事故应急抢险小组,要有针对性地开展12次安全生产事故及突发事件的应急救援演练活动.二一五年三月五日
