昆明澜庭项目二期（DK3）护坡工程 投标文件商务标
招标单位：西安佳枫置业有限公司
招标编号：KMLT—DK3-2017—008
工程名称:昆明澜庭项目二期(DK3）

（基坑支护工程)
投 标 单 位:陕西省建筑基础工程公司
法定代表人或
其委托代理人: （签字或盖章）
日 期： 2017 年 5月4日
陕西省机械施工公司综合工程分公司 - 1 -

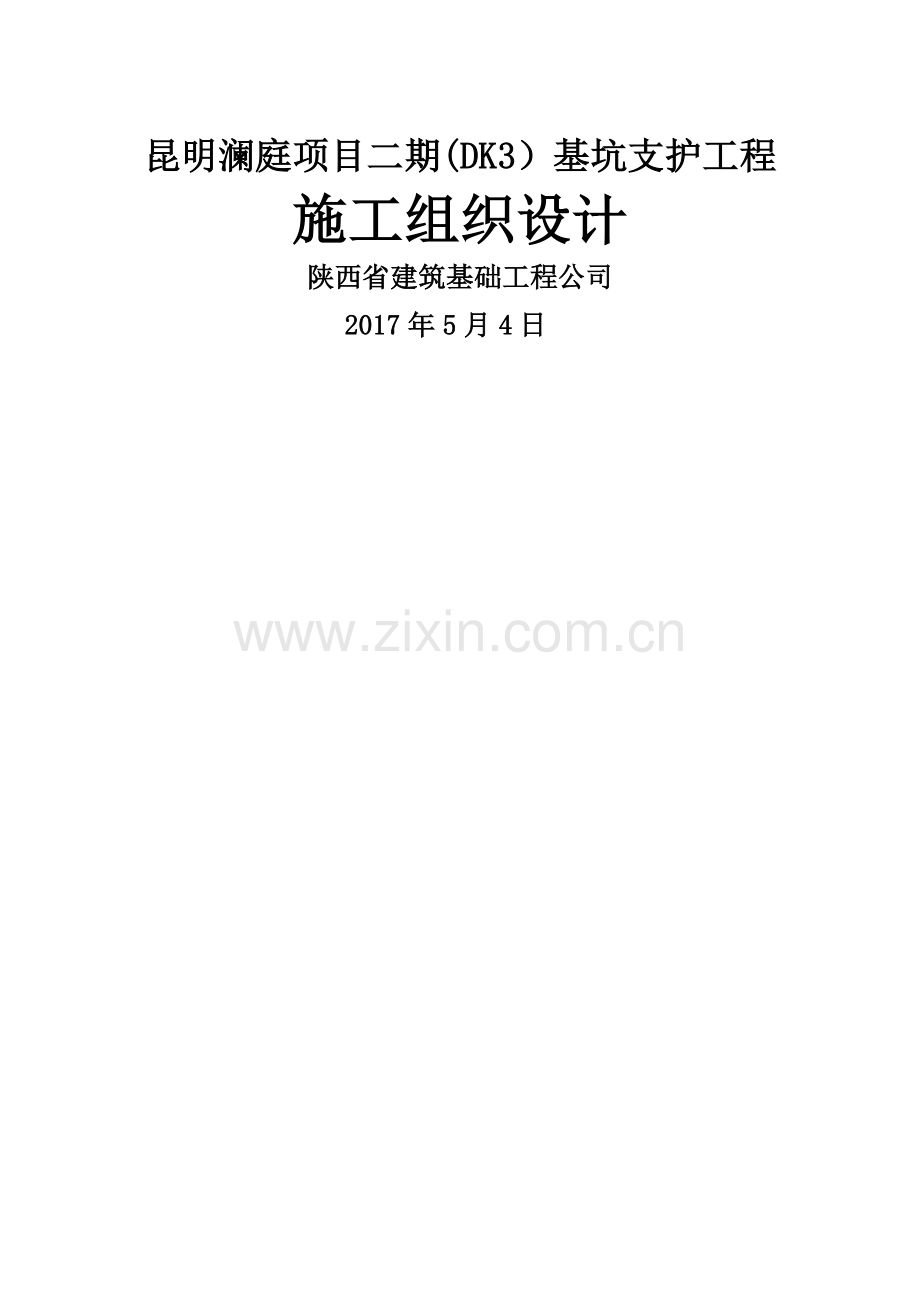

昆明澜庭项目二期(DK3）基坑支护工程
施工组织设计
陕西省建筑基础工程公司
2017年5月4日

昆明澜庭项目二期（DK3）基坑支护工程 投标文件技术标
目 录
第一章 工程概况及说明 - 1 —
第一节 总述 — 1 —
第二节 编制说明 — 1 -
一、工程概况 — 1 —
二、本方案编制依据的主要规范、规程 - 2 -
第三节 地质情况 - 3 —
一、地层结构 - 3 —
三、地下水 - 6 —
第二章 施工部署 - 6 —
第一节 施工总规划布置 — 6 —
第二节 施工组织机构 — 8 —
一、施工管理组织机构设置原则 — 8 —
二、工作部署 - 9 —
第三节 项目经理部组织机构 — 9 -
一、项目管理机构 - 9 —
二、项目经理部管理人员 - 10 -
第四节 施工现场设施布置 — 11 —
一、施工临建设施 - 11 -
二、施工供水设施 - 11 -
三、施工供电设施 — 11 —
第三章 施工准备 - 11 -
第一节 施工准备工作基本原则 — 11 -
第二节 劳动力组织准备 — 12 —
第三节 施工技术准备 - 13 —
第四节 施工物质条件生产准备 — 14 —
第四章 主要分部(项）工程施工方案 - 16 —
第一节 施工测量 — 16 —
一、工程测量 — 16 —
二、高程施工测量 — 17 —
第二节 土方开挖施工配合 - 17 —
一、场地平整 - 17 —
二、基坑土方开挖 - 17 -
三、质量标准 - 18 -
第三节 土钉支护施工方案 — 19 -
一、施工准备 — 19 -
二、施工工艺流程 - 19 -
三、土钉施工步骤 — 20 —
四、土钉质量控制值标准及保证措施 — 23 -
五、产品防护 - 25 -
第四节 挂网、喷混凝土工程 - 25 -
一、绑扎钢筋网片 - 25 —
二、喷射混凝土 — 26 -
第五章 工程质量目标及保证措施 — 28 —
第一节 质量目标 — 28 —
第二节 质量保证体系及责任制度 — 28 —
第三节质量保证具体措施 - 30 —
第六章 安全生产保证措施 - 33 -
第一节 安全目标 - 33 -
第二节 安全保证体系 - 33 —
第三节 安全责任制度 — 34 —
第四节 安全保证措施 — 34 —
第七章 文明施工及绿色施工保证措施 — 35 -
第一节 文明施工保证措施 — 35 —
第二节 绿色施工保证措施 — 40 -
第八章 工期保证措施 — 43 -
第一节 进度控制的协调措施 - 43 -
第二节 施工进度计划的动态控制 — 43 -
第三节 确保工期的组织及经济措施 - 44 —
第四节 保证工期的技术措施 — 45 —
第九章 雨季、夏季节施工保证措施 - 46 -
第一节 雨季施工保证措施 — 46 —
第二节 高温期施工措施 - 47 —
第十章 基坑及支护结构监测 — 47 -
第十一章 应急预案 — 47 —
一、应急情况快速反应机制 - 47 —
二、应急情况快速反应的工作程序 — 50 -
三、基坑边坡常见事故应急措施 — 51 —
四、 洪、汛救援预案 — 51 —
第十二章 工程施工技术档案管理制度 - 53 —
附:公司资格证明文件 — 54 -
项目主要管理人员证书 — 77 -
陕西省建筑基础工程公司 - 47 -
第一章 工程概况及说明
第一节 总述
基坑支护工程施工专项方案作为指导施工的指导性文件，在编制过程中我们对项目管理机构设置、劳动力安排、施工进度计划控制、机械设备及周转材料配备、主要分部分项及子分项工程的施工工法、工种质量控制措施、安全生产保证措施、文明施工、环境保护措施、雨季、夏季、湿季节施工保证措施及基坑监测及应急预案措施等诸多因素进行了综合考虑,以突出施工方案的科学性、可行性。
第二节 编制说明
一、工程概况
拟建场地位于西安市沣东新城富裕路以南，沣东八路以西,沣东七路以东，昆明十二路以北.
拟建场地地理位置
勘察时场地整体地形复杂，高低不平，局部地段地表堆积大量人工填土(含桩头、混凝土块、碎砖瓦块等）,勘探点地面标高介于390.74～400。95m之间,相对最大高差为10。21m。其中，北侧3＃、4＃、5＃、12＃、13＃现状为一深坑，坑深约9米,坑底局部有积水.
1、 邻近建（构)筑物、道路及地下管线位置关系:
项目东侧隔沣东八路为润景怡园，西侧隔沣东七路为沣东中加学校，南侧隔昆明十六路为沣东六幼，北侧为昆明澜庭DK2项目.
道路及地下管线距离开挖边线20米远.
2、邻近道路的重要性、交通负载量、道路特征、使用情况:
临近道路为刚建设完成的市政道路，来往同行车辆较少。
二、本方案编制依据的主要规范、规程
本施工组织设计主要依据以下几项编制:工程招标文件、工程地质勘察报告、国家省市地区的相关法令法规及规定、国家现行的相关技术规范、标准及规程、工程施工其他参考资料及施工现场具体情况等。
《建筑地基基础设计规范》 （GB50007-2011）
《建筑结构荷载规范》 （GB50009—2012)
《混凝土结构设计规范》 (GB50010—2010)2015版
《工程测量规范》 （GB50026-2007)
《复合土钉墙基坑支护技术规范》 （GB50739-2011)
《岩土锚固与喷射混凝土支护工程技术规范》 (GB50086-2011）
《建筑边坡工程技术规范》 （GB50330—2013）
《建筑桩基技术规范》 （JGJ 94—2008)
《建筑基坑支护技术规程》 （JGJ 120—2012）
《湿陷性黄土地区建筑基坑工程安全技术规程》 (JGJ 167—2009)
《基坑土钉支护技术规程》 （CECS 96:97）
《土层锚杆设计与施工规程》 （CECS22：90）
公司长期积累的丰富施工组织经验及施工能力以及其他相关的现行建筑工程规范、图集、标准、行标等.
第三节 地质情况
一、地层结构
根据野外勘探描述、原位测试及室内土工试验结果，拟建场地地层主要由人工填土，第四纪全新世冲洪积黄土状土，中细砂;晚更新世冲、湖积中粗砂、粉质粘土;中更新世冲湖积粉质粘土及中粗砂组成.地层沿水平及垂直向分布规律性好，沉积韵律清晰。现按层序自上而下分述如下：
①—素填土Q4ml：黄褐色。土质不均，结构松散。以粘性土为主，上部以杂填土为主，含砖瓦碎块，桩头、混凝土块等，野外钻探易塌孔。
该层在场地分布不均匀，部分地段以杂填土为主，主要成分为建筑垃圾、桩头、混凝土块等为主.
①—1-中粗砂Q4ml：杂色。成份以石英、长石为主，云母等暗色矿物次之，含少量粗砂颗粒,稍密,推测为人工回填土。
②—黄土状土Q4al+Pl：褐黄色。土质较均，具大孔性，针状孔隙较发育，含碳酸钙、虫孔、植物根和异色土块，偶见砂粒等,局部夹粉细砂、粉土薄层或透镜体。可塑。属中压缩性土。
②—1—中细砂Q4al+Pl：浅黄～灰黄色.成份以石英、长石为主，云母等暗色矿物次之，含少量粗砂颗粒，分选性较好.稍湿.稍密～中密.
③—黄土状土Q4al+pl:褐黄～黄褐～灰色。土质较均，含较多铁锰质斑点，局部夹有粉土或粉砂薄层。可塑.属中压缩性土。
③—1-中细砂Q4al+Pl：浅黄~灰黄色。成份以石英、长石为主，云母等暗色矿物次之，含少量粗砂颗粒，分选性较好。稍湿.稍密～中密。
④-粉质粘土Q3al:褐黄~灰黄色。土质均匀，含较多铁锰质斑点及蜗牛壳碎片等,可见钙质结核。可塑。属中压缩性土。局部粉土含量较高.
④—1—中粗砂Q3al:浅灰色。成份以石英、长石为主，云母等暗色矿物次之.含较多砾砂、圆砾，偶见卵石。分选性差。湿。稍密～中密。
⑤—粉质粘土Q3al：灰～浅灰色.土质均匀,含较多铁锰质斑点及蜗牛壳碎片等,零星钙质结核.可塑。属中压缩性土。局部粉土含量较高。
⑤-1—中粗砂Q3al:浅灰色。成份以石英、长石为主，云母等暗色矿物次之。含较多砾砂、圆砾，偶见卵石。分选性差.饱和。密实.
⑥-粉质粘土Q3al：灰黄～浅灰色。土质均匀，含较多铁锰质斑点及蜗牛壳碎片等,可见钙质结核。受地下水上下浮动及毛细带影响，该层地基土呈可塑（局部呈软塑）状态。属中压缩性土。
⑥—1—中粗砂Q3al:浅灰~灰色。成份以石英、长石为主,云母等暗色矿物次之.偶见圆砾颗粒，分选性较好，局部夹粉质粘土薄层或透镜体。
⑦—粉质粘土Q3al：褐黄~浅灰色。土质均匀，含较多铁锰质斑点及蜗牛壳碎片等，可见零星钙质结核。可塑。属中压缩性土。局部夹粉土薄层。
⑧—中粗砂Q3al:浅灰~灰色。成份以石英、长石为主，云母等暗色矿物次之.偶见圆砾颗粒，分选性较好,局部夹粉质粘土薄层或透镜体。饱和。密实。
⑧-1—粉质粘土Q3al:褐黄～浅灰色。土质均匀，含较多铁锰质斑点及蜗牛壳碎片等,可见零星钙质结核。可塑.属中压缩性土。局部夹粉土薄层.
⑨-粉质粘土Q3al:灰黄～浅灰色.土质较均。含铁锰质斑点和零星蜗牛壳碎片等。可塑。属中压缩性土。
⑨—1-中粗砂Q3al：浅灰色。成分以石英、长石为主,云母及暗色矿物次之。局部含少量圆砾颗粒。分选性较好.饱和。密实。
⑩—粉质粘土Q3al：灰黄～浅灰色。土质较均。含铁锰质斑点和零星蜗牛壳碎片等.可塑。属中压缩性土.
⑩-1-中粗砂Q3al：浅灰色.成分以石英、长石为主，云母及暗色矿物次之。局部含少量圆砾颗粒.分选性较好.饱和。密实.
⑾—粉质粘土Q2al+l：灰黄~浅灰色。土质较均.含铁锰质斑点和零星蜗牛壳碎片等。可塑。属中压缩性土。
⑾-1—中粗砂Q2al+l:浅灰色.成分以石英、长石为主,云母及暗色矿物次之.局部含少量圆砾颗粒。分选性较好。饱和。密实。
⑿-粉质粘土Q2al+l：灰黄～浅灰色.土质较均。含铁锰质斑点和零星蜗牛壳碎片等。可塑。属中压缩性土。该层未揭穿.
⑿-1中粗砂Q2al+l：浅灰色。成分以石英、长石为主，云母及暗色矿物次之。局部含少量圆砾颗粒.分选性较好。饱和。密实。该层未揭穿.
各层地基土厚度，层底埋深，层底标高详见下表：
场地地层厚度、层底埋深、标高统计表
地层名称
厚度（米)
层底深度（米)
层底标高(米）
最小值
最大值
平均值
最小值
最大值
平均值
最小值
最大值
平均值
①—素填土
0.40
11。70
2。66
0。40
11。70
2.66
386。73
399。50
395。86
②—1—中细砂
4。40
4。40
4.40
10。10
10.10
10.10
389.96
389.96
389.96
②—黄土状土
1.70
7。90
5.49
3。80
9.60
7。01
388。36
394.36
391.84
③—黄土状土
1.20
7。00
4。89
5.10
15.70
12。11
384。17
387.69
386.37
③-1—中细砂
0.50
3.40
1.32
6。30
16。30
13.33
382.00
388.16
385。28
④-粉质粘土
0。60
5。30
2。74
9.60
19。40
16.59
379。46
384.36
381。95
④-1—中粗砂
0。50
7.20
2。00
9.50
19。90
15.94
380。16
383.92
382。29
⑤-粉质粘土
0。50
4。80
2.25
12.50
23。20
19.89
376。24
381.00
378。56
⑤—1—中粗砂
0.40
3。20
1.68
11.90
22。70
18.33
376.69
383.02
379。67
⑥—粉质粘土
0.70
7。10
3。82
15。60
27.80
24。58
370。16
379。17
373.81
⑥—1-中粗砂
0.50
6。50
2.45
18.60
27.40
23.88
371。24
378。24
373。95
⑦—粉质粘土
0。70
6。30
3。24
22.60
33.70
28。75
366。36
372。44
369.36
⑦-1—中粗砂
0.70
3。10
2。02
27。60
30。80
30。09
368。02
371.92
368.97
⑧—中粗砂
0。20
4。60
1。70
24.50
35。20
30。81
364.62
368。74
367.01
⑧-1—粉质粘土
0。70
4.70
2。42
26。10
35。90
32.79
364。16
367。93
365。38
⑨—粉质粘土
1。10
6.60
3.86
29。50
39。20
36。47
360。08
364。10
361。56
⑨-1—中粗砂
0。70
1。90
1。12
27.30
38。90
34.80
360。22
365.23
362。27
⑩—粉质粘土
1.80
6.20
3。45
32.70
45。20
41.63
354。29
358。29
356.44
⑩-1-中粗砂
1.10
3。20
2。08
34.30
44。60
40。45
354。89
359.81
357.55
⑾—粉质粘土
3。00
10.00
6.10
46.90
55.00
49.75
343.65
352.08
348。32
⑾-1—中粗砂
1。00
4。50
2.48
42。80
53.90
48.96
345。65
352。52
349。05
⑿—粉质粘土
0。60
4。70
3。34
50.00
55。00
54。57
336。16
345。10
343.10
⑿-1—中粗砂
1。70
4.30
2.62
49。30
55。00
51。06
339。86
342。74
341.37
三、地下水
根据区域地质资料,场地地下水主要为第四系孔隙潜水,埋藏较深。
地下水主要受降水、蒸发、人工开采等因素影响，根据区域水文地质长期动态观测资料，一般7～9 月份水位埋深最大，为枯水期，12 月到次年的2 月份为丰水期，水位埋深最小.根据场地的水文地质特征，潜水位受蒸发影响,夏季天气炎热，蒸发量和人工开采量大，水位埋深明显变大,7～9 月降雨量增多，水位开始回升，冬季气候干燥,蒸发量减少，水位达到年内高水位。
勘察期间,为年平水位期。场地地下水稳定水位埋深为17。0～27.1m，稳定水位标高为372。85～373。98m。属潜水类型.主要由大气降水、地表水渗入以及地下泾流补给，并通过自然蒸发，人工开采及泾流排泄。据区域水文观测资料,潜水水位年变化幅度1～2m.拟建物基础底面标高远大于地下水位标高，不考虑地下室抗浮问题。
第二章 施工部署
第一节 施工总规划布置
依据本工程特性及工程施工特点，我公司在总体规划在工程实施中充分发挥企业优势、设备优势及资源优势，贯彻“信守合同，强化管理、提高素质、保证质量,优质服务，持续改进，为业主提供满意的建设工程产品及服务"，施工生产经营活动中,始终坚持以“质量、安全、文明施工、进度、服务”为宗旨,积极开展创优活动；创建优质工程是本公司永恒的目标，强化质量管理是本公司永恒的主题。
在本工程施工布置规划中首先满足业主对施工区域的整体规划要求及施工进度要求；满足施工所需的各项临时设施在规定的范围内布置，并严格按照业主指定的位置进行布置。
施工区内临时设施集中布置，临时库房、场所等根据现场情况和实际需要合理规划布置.在布置规划中满足使用要求的同时必须易于管理、便于安全、消防、环保要求。
施工平面布置符合国家及业主有关安全、防火、卫生、环境保护等规定与要求.
施工进度规划中按照施工程序要求,在保证工程质量、安全进度的前提下抓好以下阶段的控制与监控：
施工准备阶段：施工准备阶段是工程规划和有效实施的前提,本工程在施工准备阶段宜划分为5个主次：人员、临时设施、机械机具、材料计划与进场及技术准备，在施工准备阶段首先对这5个主次进行详细的控制与检查:
人员：
人员必须按照要求进行施工前技术学习及考核工作，做到核查人员资格、素质、安全意识及现场处理事务能力几个方面,为工程实施做好第一步的先决条件；
在组织中贯穿现场时时有人管、质量安全时时有人抓、工程程序点点能贯彻；同时保证人员间的目标方针一致,做到工程战略意识的一致性，在人员间同时抓好团结、协作、共同进步的思想工作。
临时设施及文明施工：
现场临时设施必须符合施工要求，同时在临时设施配置中注重合理性，满足工程高峰期的要求，具备应急处理和储存、调节的作用。
在现场安全文明设施管理中必须设置施工现场管理标牌、质量、安全管理标牌、教育标牌、设备、仪器、机具、材料及其他有关的标示标牌，同时悬挂管理标牌及横幅，做到人文性施工、知识文化性施工。
机械机具
现场机械机具必须满足工程各个工序要求,同时机械配置重点是满足关键工序中应急要求,在设备配置中主要机具必须要配置备用应急设备，对于安全设备、焊接、供电设备等均要有备用应急设备。
对于测量、检验试验设备、仪器应制定专项管理方案，严格贯彻测量仪器、检验试验设备管理规程进行管理和校验,同时保证所有测量、检验试验仪器在有效使用期内。
在设备进场后首先进行自检，严禁带病、损坏机具进场，对维修可使用机具必须进行相应的等级与责任管理、检验验收工作.
在现场施工中机具设备按照机具管理要求,管理到人，安检到人、使用到人，在设备检验验收中使用挂牌制度“停用”“待检"“检修”“完好"等标示标牌.
机械计划与进场验收
本工程中材料计划在施工图熟悉阶段进行,在技术交底及施工组织设计报审前完成，在材料计划中应按照工程的进度要求编制材料进场计划书，明确材料编号、进场数量、规格、进场时间、进场后的堆放与检验工作及进场相关的资料文件。
在材料计划书编制前应完成与图纸的对核工作,做到材料对号、规格符合、数量准确、堆放有序、检验严谨、资料齐全。
施工流水准备
基坑支护工程施工是建设工程一个主要环节,同时由于基坑支护施工易于展开，故在基坑部分施工时抓好现场施工顺序、技术及测量控制工作,及时做到机械到场,保证施工进度.
第二节 施工组织机构
一、施工管理组织机构设置原则
1、形成有一定权威性的统一指挥，协调各方面的关系，确保工程按要求顺利完成。
2、根据本工程规模、技术复杂程度等因素建立管理组织。
3、采用项目管理体制的同时，经济合同手段辅助以部分行政手段,明确各方面责、权、利。
二、工作部署
第一阶段：施工准备
组织图纸审查,提出备料计划，迅速组织材料货源,安排好加工制作,组织劳动力，机具材料的调运，编制专项施工方案和作业设计并交底,按期开工。
按照设计单位提供的平面图和土建项目移交的经纬坐标控制网,水准控制点进行测量放线,组织机械进场。
第二阶段：机械进场与停放
各区域的机械设备、制作的钢筋、安装的支护材料均应对应图纸进行编号,按总体网络节点要求，按各区域安装顺序排出详细的布置、安装计划，以满足现场安装需要。
第三阶段：工程施工
针对工期紧、质量要求高、环保要求高的特点,工程要合理安排，每一个单体工程需将施工的先后顺序合理安排,优化施工程序，确保工期、质量,同业主设计单位、工程监理密切配合，做到每个施工环节衔接紧凑，不推诿拖延.
在施工部署上采取一手抓设备、机具配套、材料进场、清点,复查、验收；一手抓施工管理，使施工呈流水平行作业,各区域保证及时进行施工.
与土建项目施工计划配合，保证工程项目按期建成交付使用，是工程建设施工阶段进度控制的最终目标,同时要建好该项工程,必须做好质量控制、成本控制、进度控制、组织协调的工作，为实现本工程建设的优质、高速、安全.文明、低耗的目标而奋斗，本工程采用项目法施工的管理体制。
第三节 项目经理部组织机构
一、项目管理机构
本公司对本工程非常重视，把本工程作为公司的重点工程来组织管理，从公司各部门抽调优秀工程管理人进入该项目的组织机构,建立从公司质检部到项目经理部及作业层四个层次的工程项目管理体系，即：
第一层：由集团公司在该工程中特设质检部，代表集团公司对该工程质量进行监督。
第二层次:工程现场项目经理部领导层。由项目经理、项目副经理和技术负责人组成，其主要职责是在公司质量方针的指导下,以项目经理为中心,分工负责，代表公司全权负责该工程的实施工作，圆满实现对业主的承诺。
第三层次：项目部设立工程管理部、工程技术部、质量安全部、机械设备部、综合后勤部、工程资料室、工程材料部等七个项目管理职能部门，具体负责现场项目管理各个要素的全过程管理工作,且在各部门下设管理组。
第四层次:各施工队自行承担各施工项目的专业管理班子，主要负责各专业项目实施作业过程的管理工作.
二、项目经理部管理人员
项目经理部管理人员简表
姓 名
任职职务
职责
贾 飞
项目经理
工程质量、安全、进度、资金控制,总体协调业主、总包、监理和内外部关系等
耿 睿
技术负责人
具体负责工程技术管理，质量管理措施的落实，技术交底，施工重难点的方案编制等
曹 阳
施工员
协助技术负责人对工程技术管理，质量管理措施的落实，技术交底,施工重难点的方案编制等
张 力
质量员
具体负责工程施工质量管理措施的落实，工程工序质量、工程质量的检查
李新山
支护队长
负责机组生产、安全工作的安排、监督、检查等
赵 伟
安全员
负责项目安全措施的编制、实施和检查,施工人员安全教育，劳动保护用品的检查
李昉钰
资料员
负责工程资料的填、签及整理，施工中上下行文的收集记录
赵 斌
材料员
负责机组生产工作的安排、生产进度、质量控制等
张鹏飞
试验员
负责项目检测、试验及相关资料收集整理
第四节 施工现场设施布置
一、施工临建设施
一般要求:
结合施工现场具体情况，统筹安排，合理布置，厉行节约。现场布置紧凑，充分利用空地或未拆迁建筑物,少占用或不占用施工所涉及的范围。必须修建的临时建筑，以经济适用为原则合理选择型式，以便重复利用。
生产性设施
生产性设施主要包括现场加工厂、现场机运站、材料场地等.结合工程实际情况简述以上生产性设施的布置位置。
二、施工供水设施
依据工程实际情况,施工现场供水水源及配水管网布置等情况。配水管网布置的原则是在保证不间断供水的情况下,水管铺设越短越好,同时还应考虑在施工期间各段管网具有移动的可能性。一般可布置为树枝壮管网。
三、施工供电设施
根据施工现场实际情况、供电设备总需要容量P等，选择合适的变压器,常用变压器的性能可查阅资料库中常用变压器性能表。
配电线路尽量设于道路一侧,不妨碍交通和施工机械的装、拆及运转，并避开堆料、挖槽、修建临时设施用地.
室内低压动力线路及照明线路，均采用绝缘导线。
依据施工现场实际情况合理确定变压设备位置及配电线路布局。
按机械强度选择
依据施工现场的实际情况，根据不同敷设条件，查阅资料库中导线按机械强度所允许的最小截面表，确定按机械强度选择的导线类型.
第三章 施工准备
第一节 施工准备工作基本原则
施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况,项目部及施工队共同制定施工的准备计划.为工程顺利进展打下良好的基础。
施工准备工作计划中主要包括的工作项目有：实施性工程专项施工方案编制(施工阶段)、施工组织机构建立、施工现场平面布置、施工机械设备进场就位、施工部分急需材料进场、施工劳动力进场与教育、技术交底、图纸会审、混凝土现场配合比设计、施工进度计划交底、施工质量安全交底等。
配备施工技术标准及配备完好的施工检测器具。
依据评定标准和工程特点，合理的划分分项、分部、单位工程，以便进行各项指标控制。
项目技术负责人做好同工长的全面技术交底，填写《单位工程技术交底记录》，并分阶段进行技术、质量、安全、工期交底.
提出钢筋加工料单。
编制该项目的施工预算,进行工料分析。
以上各项施工准备工作又可具体分为施工技术准备、施工物质条件生产准备、施工现场准备等几个部分。
第二节 劳动力组织准备
根据工程的特点，选择合适的操作工及普通工人.
对作业层人员进行技术培训、技术交底、安全交底，并作好进场的准备。
针对工程特点和进度，作业层人员有顺序、有组织的进场.在进场前对劳动力应作分析评价，确保劳动力满足施工需求。
进场劳动力进行施工前的准备工作,包括搭设大临、机械设备的准备保养工作.
人员情况详见下页附表.
现场劳务人员计划表
序号
工程项目工种
数量
备注
1
班组长
4人

3
洛阳铲成孔孔工人
12人

4
钢筋笼加工工人
6人

5
混凝土灌注工人
4人

6
钻机成孔工人
6人

8
钢筋加工及挂钢筋网
12人

9
喷面工人
18人

以上人员可根据现场情况予以优化调整。
第三节 施工技术准备
对施工前的技术准备工作,必须细致、认真的进行，否则可能会造成人力、物力的巨大浪费。施工技术准备的范围可以根据不同的施工阶段划分。
1、在调查阶段,掌握工程所在地区的地质资料，以及工程施工的水文地质条件，对可能给工程施工造成较大影响的不利因素，采取切实可行的相应措施将其影响降低至最小。
2、组织各专业人员熟悉图纸,对图纸进行自审，熟悉和掌握施工图纸的全部内容和设计意图。施工中各专业班组相互联系对照，发现问题,提前与建设单位、设计单位协商。
3、做好技术交底工作。本工程每一道工序开工前，均需进行技术交底,技术交底是施工企业技术管理的一个重要制度,是保证工程质量的重要因素，其目的是通过技术交底使参加施工的所有人员对工程技术要求做到心中有数,以便科学地组织施工且按合理的工序、工艺进行施工。
第四节 施工物质条件生产准备
施工工程中所需的材料、构配件、施工机械品种多、数量大，保证按计划供应,对整个施工过程举足轻重,直接影响工程工期、质量和成本.
序号
机械名称
产地
数量
1
螺杆式9m³空压机
国产
3
2
洛阳铲
国产
6
3
履带式潜孔钻机
河北
2
4
混凝土喷射机

3
3
冲洗机
国产
1
4
注浆机
国产
2
5
电焊机
国产
4
7
砂浆搅拌机
国产
3
以上设备可根据现场情况予以优化调整。
履带式潜孔钻机
螺杆式空压机
混凝土喷射机
人工洛阳铲
施工常用测量、检验试验设备
序号
机械名称
规格
单位
数量
1
全站仪
三鼎
台
1
2
水准仪
日立
台
2
3
工程质量检测尺

套
1
4
钢卷尺
50M
把
2
5M
把
4
5
线锤（75）
75mm
个
2
安全文明施工配置工具
序号
机械名称
规格
单位
数量
进场时间
1
安全网
加强型
㎡
1000
开工后2天
2
安全帽
加强型
顶
50
开工后2天
3
现场医疗箱
急救型
包
1
开工后2天
第四章 主要分部（项）工程施工方案
第一节 施工测量
一、工程测量
1、平面轴线测量
2、根据建设单位及施工总平面图提供的坐标位置，基线，基点的相关数据，城市水准点可按设计图纸上指定的相对标高参照点用全站仪、钢尺进行网点的测设。
3、施工控制网点的布设应遵循先整体后局部的工作程序进行，其布设间距应满足各建筑物施工定位放线，抄平的技术要求，保持有足够数量的网点为施工复核提供标志.
4、网点的测设应进行闭合误差校核，误差值超出1/5000外应复测，主轴线的控制标志，应牢固，不下沉变位,并用砼保护。
5、测量由主轴线交点处开始，基本点根据总平面图所示，方位用全站仪测量定位,并测量(丈量）各基坑开挖边线。
6、分画轴线开间尺寸,应用总长度进行复核，减少分段误差。
7、延伸轴线标志，标画的轴线桩龙门架,及建筑物应牢固，稳定可靠和便于监控.
二、高程施工测量
根据甲方提供的高程控制点,将水准标高引测至施工现场做为控制点(各单体外基坑边布设高程控制点），建立高程控制系统。由专人定期对高程控制点进行复测，确保高程控制点的准确性。由高程控制点测放每层土钉、花管的位置.
第二节 土方开挖施工配合
一、场地平整
施工现场土方开挖施工前,挖掘机对基坑周边进行平整，基坑边取土坑区域，分层回填压实,每层回填厚度30cm，回填宽度从基坑开挖上口线向基坑内侧1m范围。
二、基坑土方开挖
建立轴线控制网和水准点后，根据设计图纸进行基坑位置、标高的测设，先用白灰撒出开挖底边线和基坑放坡位置上口线；然后分层分段进行土方开挖，每层开挖深度不大于1m，挖至土钉墙土钉位置以下50cm，从内往外用挖掘机开挖装车倒运.本工程土方主要以挖掘机械进行开挖为主，辅助人工配合修整基底及边坡。
1、施工顺序：
根据现场情况，场地开阔,土方开挖逐轴平行退挖。
1.1在土方开挖前要对建筑物定位轴线和水准点进行校核，复核无误后，放出要挖构件上部边线和底部边线，把控制轴线引出后方可进行土方开挖。
1。2严禁超挖及大锅底式开挖,开挖后应及时进行坡面监测施工工作。
1.3土方机械开挖采用由里往外逐轴平行退挖。各轴的挖掘机同时向后推进，边挖土边装车，如此均衡连续进行,分层开挖直至开挖至基坑底上0。2-0.3米处交由人工修葺。
1。4土方开挖时，严格控制挖土深度，若超挖的部分,用碎石、砂回填夯实、振实。
1.5土方开挖到设计标高时进行普探，并通知勘察和设计单位、监理单位、建设单位验槽后；马上进行垫层浇筑施工，防止太阳暴晒和雨水浸刷破坏基底原状土结构,并注意做好有关隐蔽工程验收工作.
2、基坑开挖要求
2.1、基坑开挖前先进行施工组织，合理安排好施工顺序。工程土方开挖要求延同一方向开挖，倒运至甲方指定堆土区域或外运.
2.2、基坑开挖注意放坡，并遵循分层，分段开挖的原则，严禁超挖。土方边坡要求与基坑围护设计方案一致。
2。5、基坑开挖时，做好坑内和坑外的排水沟，做好排水措施。
三、质量标准
1、主控项目：
开挖标高、长度、宽度、边坡必须符合设计要求。
柱基、基坑、基槽、管沟和场地的基土土质必须符合实际要求，并严禁扰动。
2、一般项目:
控制好开挖表面平整度及基底土性。
3、允许偏差见下表。
土方开挖工程质量检验标准
项
序
项 目
允许偏差或允许值(mm）
检验方法
柱基
基坑
基槽
机械挖
方场地
平整
管沟
地(路)
面基层
主
控
项
目
1
标高
－50
±50
—50
—50
水准仪
2
长度、宽度（由设计中心线向两边量）
＋200
—50
＋500
—150
＋100
—
经纬仪,用钢
尺量
3
边坡
设计要求
观察或用坡度
尺检查
一
般
项
目
1
表面平整度
20
50
20
20
用2m靠尺和
楔形塞尺检查
2
基底土性
设计要求
观察或土样分
析
第三节 土钉支护施工方案
一、施工准备
组织各专业人员熟悉施工图纸的全部内容和掌握设计意图。
做好技术交底工作。本工程每一道工序开工前，进行技术交底，使所有人员领会技术要求，以便合理地按工序、工艺要求科学地组织施工。
土钉墙坡面经检查已修正到位，根据施工图纸及现场情况以部好土钉孔位。
按技术负责人→专业工长→各班组长程序进行技术交底。
技术交底均有书面记录及图表和签字，技术负责人向专业工长交底要结合关健部位的质量要求及注意事项等进行，要求细致、全面。
二、施工工艺流程
分

层

分

段

循

环
土钉成孔
安设土钉钢筋
喷射混凝土
帮扎钢筋网
注 浆
土方开挖
验 收
土钉试验
制作土钉
钢筋调直切割
拌合混凝土
转入下道工序
支护结构监测

土钉墙施工工艺流程图
三、土钉施工步骤
2。1施工程序
1）施工前，要对原材料的型号、品种、规格的质量及生产厂家进行检查，必须由甲方认可后，并且满足设计要求方可采购，所采购的材料，应符合设计和规范要求,并附有产品合格证，不符合国家规范要求的材料,决不允许在施工中使用，应清离现场.
2)机械土方开挖
基坑分层开挖深度不超过土钉所在位置以下50cm。每次允许在距周边6m的基坑中自由开挖，然后在坡面分层进行喷、锚网作业,多余的土方倒入自由开挖坑中.
3）分层进行成孔、注浆及挂网喷射混凝土作业顺序.
采用分层成孔、注浆、挂网喷射混凝土；易塌土层每1排孔喷一次混凝土。
2。2 土方及刷坡
土方开挖的基本原则是防止快速挖土卸荷造成坑壁土体松动,对于土钉墙而言还必须有平顺的刷坡面.
为保证坡面准确平顺,必须加强测量工作,以坑底边线及高程为基准,按设计坡率以3m一个断面测求地面边坡开口点,然后连成开口线，刷坡时根据开口线，先刷标准坡槽，然后横向刷坡，并随时校验。只有采用以上的方法才能确保深基坑的边坡准确平顺。
修坡效果图
2。3 成孔
采用履带式钻机配合人工洛阳铲成孔,花管采用履带式钻机打入,土钉孔采用钻机或人工洛阳铲
花管土钉施工 人工洛阳铲成孔
① 成孔前,根据设计要求和土层条件，对定出的孔位作好标记.
② 铲杆水平方向孔距误差不应大于50mm，垂直方向孔距误差不应大于100mm.
③ 孔底部的偏
