给排水、电气、消防设计说明范例.doc

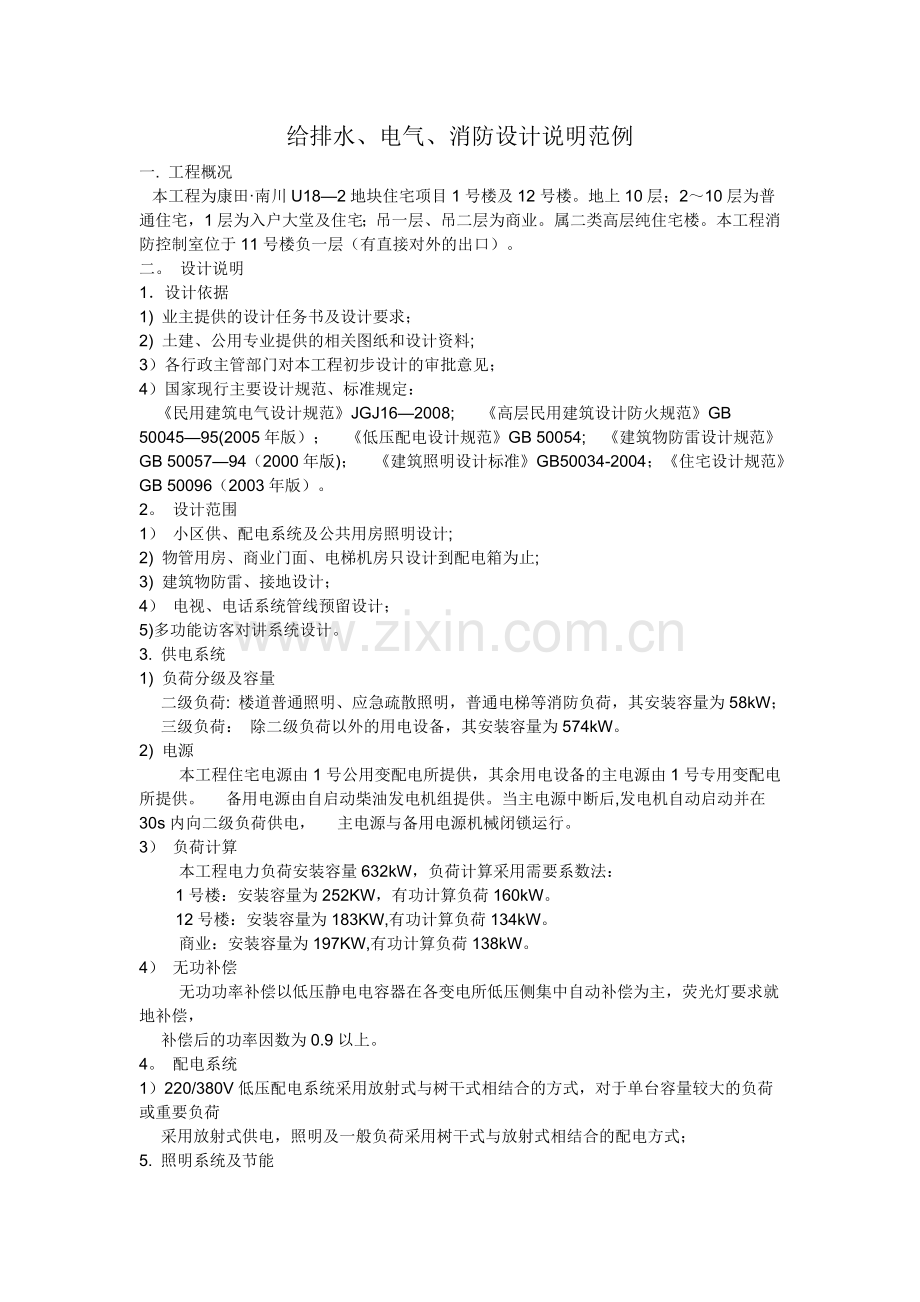

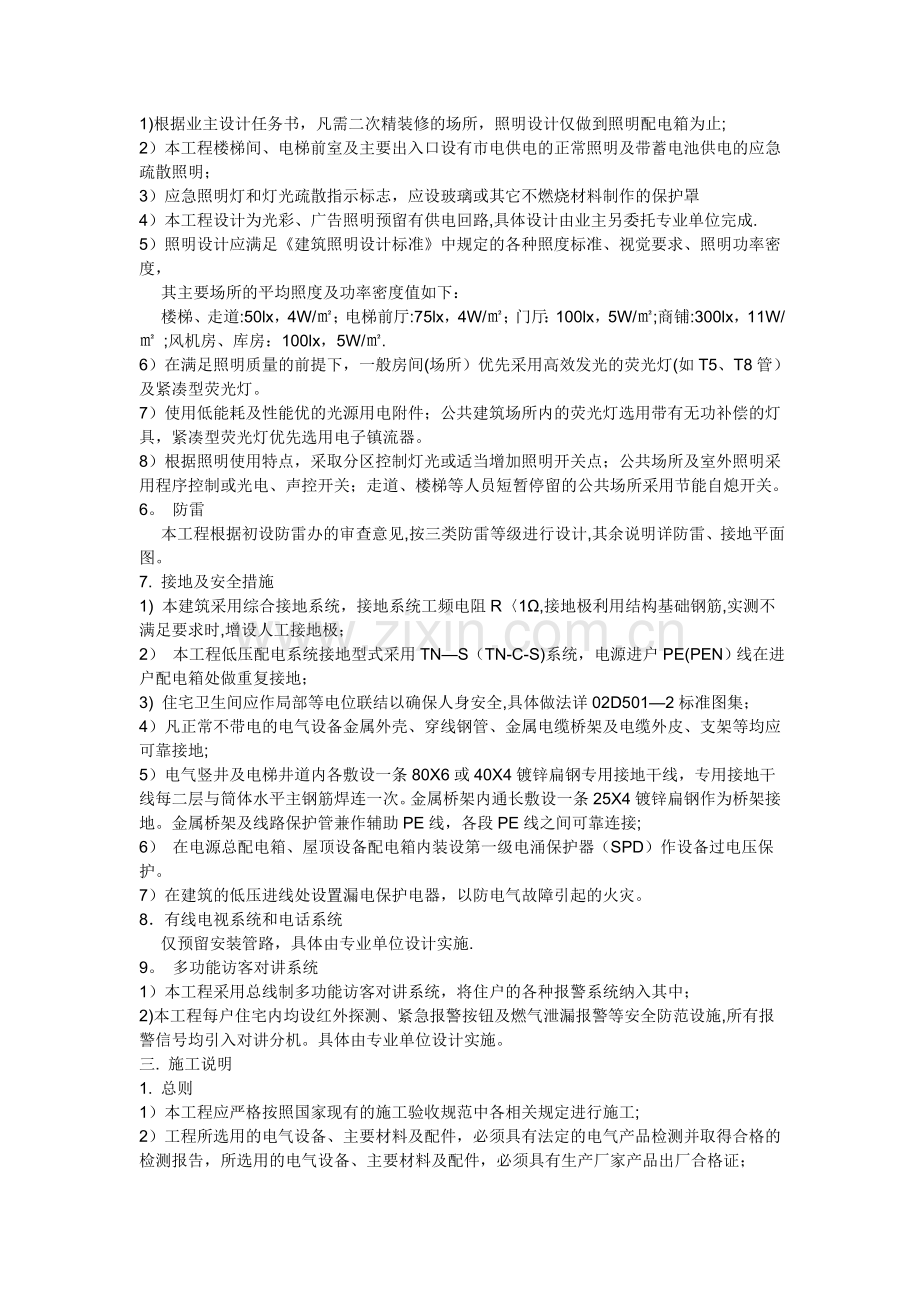

给排水、电气、消防设计说明范例一. 工程概况 本工程为康田南川U182地块住宅项目1号楼及12号楼。地上10层；210层为普通住宅，1层为入户大堂及住宅；吊一层、吊二层为商业。属二类高层纯住宅楼。本工程消防控制室位于11号楼负一层（有直接对外的出口）。二。 设计说明1设计依据1) 业主提供的设计任务书及设计要求；2) 土建、公用专业提供的相关图纸和设计资料;3）各行政主管部门对本工程初步设计的审批意见；4）国家现行主要设计规范、标准规定： 民用建筑电气设计规范JGJ162008; 高层民用建筑设计防火规范GB 5004595(2005年版）； 低压配电设计规范GB 50054; 建筑物防雷设计规范GB 5005794（2000年版)； 建筑照明设计标准GB50034-2004；住宅设计规范GB 50096（2003年版）。2。 设计范围1） 小区供、配电系统及公共用房照明设计;2) 物管用房、商业门面、电梯机房只设计到配电箱为止;3) 建筑物防雷、接地设计；4） 电视、电话系统管线预留设计；5)多功能访客对讲系统设计。3. 供电系统1) 负荷分级及容量 二级负荷: 楼道普通照明、应急疏散照明，普通电梯等消防负荷，其安装容量为58kW； 三级负荷： 除二级负荷以外的用电设备，其安装容量为574kW。2) 电源 本工程住宅电源由1号公用变配电所提供，其余用电设备的主电源由1号专用变配电所提供。 备用电源由自启动柴油发电机组提供。当主电源中断后,发电机自动启动并在30s内向二级负荷供电， 主电源与备用电源机械闭锁运行。3） 负荷计算 本工程电力负荷安装容量632kW，负荷计算采用需要系数法： 1号楼：安装容量为252KW，有功计算负荷160kW。 12号楼：安装容量为183KW,有功计算负荷134kW。 商业：安装容量为197KW,有功计算负荷138kW。4） 无功补偿 无功功率补偿以低压静电电容器在各变电所低压侧集中自动补偿为主，荧光灯要求就地补偿， 补偿后的功率因数为0.9以上。4。 配电系统1）220/380V低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷 采用放射式供电，照明及一般负荷采用树干式与放射式相结合的配电方式；5. 照明系统及节能1)根据业主设计任务书，凡需二次精装修的场所，照明设计仅做到照明配电箱为止;2）本工程楼梯间、电梯前室及主要出入口设有市电供电的正常照明及带蓄电池供电的应急疏散照明；3）应急照明灯和灯光疏散指示标志，应设玻璃或其它不燃烧材料制作的保护罩4）本工程设计为光彩、广告照明预留有供电回路,具体设计由业主另委托专业单位完成.5）照明设计应满足建筑照明设计标准中规定的各种照度标准、视觉要求、照明功率密度， 其主要场所的平均照度及功率密度值如下： 楼梯、走道:50lx，4W/；电梯前厅:75lx，4W/；门厅：100lx，5W/;商铺:300lx，11W/ ;风机房、库房：100lx，5W/.6）在满足照明质量的前提下，一般房间(场所）优先采用高效发光的荧光灯(如T5、T8管） 及紧凑型荧光灯。7）使用低能耗及性能优的光源用电附件；公共建筑场所内的荧光灯选用带有无功补偿的灯具，紧凑型荧光灯优先选用电子镇流器。8）根据照明使用特点，采取分区控制灯光或适当增加照明开关点；公共场所及室外照明采用程序控制或光电、声控开关；走道、楼梯等人员短暂停留的公共场所采用节能自熄开关。6。 防雷 本工程根据初设防雷办的审查意见,按三类防雷等级进行设计,其余说明详防雷、接地平面图。7. 接地及安全措施1) 本建筑采用综合接地系统，接地系统工频电阻R1,接地极利用结构基础钢筋,实测不满足要求时,增设人工接地极；2） 本工程低压配电系统接地型式采用TNS（TN-C-S)系统，电源进户PE(PEN）线在进户配电箱处做重复接地；3) 住宅卫生间应作局部等电位联结以确保人身安全,具体做法详02D5012标准图集；4）凡正常不带电的电气设备金属外壳、穿线钢管、金属电缆桥架及电缆外皮、支架等均应可靠接地;5）电气竖井及电梯井道内各敷设一条80X6或40X4镀锌扁钢专用接地干线，专用接地干线每二层与筒体水平主钢筋焊连一次。金属桥架内通长敷设一条25X4镀锌扁钢作为桥架接地。金属桥架及线路保护管兼作辅助PE线，各段PE线之间可靠连接;6） 在电源总配电箱、屋顶设备配电箱内装设第一级电涌保护器（SPD）作设备过电压保护。7）在建筑的低压进线处设置漏电保护电器，以防电气故障引起的火灾。8有线电视系统和电话系统 仅预留安装管路，具体由专业单位设计实施.9。 多功能访客对讲系统1）本工程采用总线制多功能访客对讲系统，将住户的各种报警系统纳入其中；2)本工程每户住宅内均设红外探测、紧急报警按钮及燃气泄漏报警等安全防范设施,所有报警信号均引入对讲分机。具体由专业单位设计实施。三. 施工说明1. 总则1）本工程应严格按照国家现有的施工验收规范中各相关规定进行施工;2）工程所选用的电气设备、主要材料及配件，必须具有法定的电气产品检测并取得合格的检测报告，所选用的电气设备、主要材料及配件，必须具有生产厂家产品出厂合格证；3)在不改变系统接线和满足相关规范要求的前提下， 线路走向可根据具体情况和施工习惯酌情调整，若需修改设计时,必须按照国家规定的设计变更制度及程序办理，应有设计单位的更改通知或核定签证；4）施工过程中，应与土建及相关专业工种密切配合，共同做好土建预留洞及线管预埋工作。2。 设备安装1)落地安装的控制柜（箱）采用10#槽钢垫高安装；2）有淋浴、浴缸的卫生间内的开关、插座均需采用密封型，并底边距地1.5m嵌墙暗装；3) 电梯机房配电设备只安装电源箱，由电源箱至电梯控制箱及电梯控制箱至马达线路由供货 厂家自行安装。设计只预留电梯轿箱、井道照明及插座电源，检修用行灯变压器由供货 厂家自行解决，电源箱底边距地1。4m挂墙安装；3。 线路敷设及施工要求1)住宅用电线路由车库沿电气井敷设引来；2）从各栋住宅楼总开关箱至各层电表箱竖向干线采用绝缘穿刺线夹,沿电气井敷设；3)由楼层电表箱引至个住户开关箱线路采用（ZR）BV-450/750V导线穿钢管PVC管沿墙、棚或吊顶内敷设；4）照明支线除图中已标注者外，均采用(ZR）BV450/750-2.5型导线穿阻燃PVC管沿墙、 棚内暗敷,照明支线穿管管径选择如下: 2根 P16 35根 P20 68根 P25;5）同类照明的几个回路可共管敷设，但导线根数不应超过8根；当超过8根时，应分管敷设并使同一管内的导线自成回路；6)强、弱电线路共井敷设时，应分设于井道两端，且用金属桥架(管)保护。7）不同用途、不同电压等级等线路不应共管敷设；8）不同用途、不同电压等级电缆及同一路径向消防设备供电的两回配电电缆不宜共桥架敷设，若受条件限制需敷设在同一层桥架上时，必须加金属隔板隔开;9） 明敷的消防联动线路、消防设备配电线路、应急疏散照明线路金属保护管或电缆桥架表面 应刷防火涂料;消防相关线路穿保护管暗敷时,应敷设在不燃烧的结构体内，暗敷深度不小于30mm。10） 电缆井内供电缆贯穿预留洞、管孔,在设备安装完毕后,应采用防火材料作密封处理；11） 电缆桥架、封闭式母线槽、金属线槽在穿越楼板或防火分区隔墙处，应采用防火隔板及防火堵料隔离;12） 电缆和绝缘电线穿钢管布线时,应在穿越楼板或防火分区隔墙处预埋钢套管，布线后两端管口空隙应采用防火堵料隔离;13） 应急照明配电箱和消防设备配电箱箱体应刷防火涂料;14) 为便于维修，绝缘导线应使用不同相色线: L1黄色；L2绿色;L3红色;N-浅兰色；PE黄、绿相间双色；15） 电缆桥架梁下0。10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、 电缆桥架、压力水管,各层管道之间应预留安装维护间距；16）一般线路 标注含义如下： a-c*df-g a-型号 c-根数或芯数 d截面（mm） f敷设方式及管径 g敷设部位 敷设方式： CT桥架 S钢管 PPVC塑料管 T-电线管 G-水煤气管 F金属软管 MR-金属线槽 PR-塑料线槽 敷设部位： WC墙暗 WE-墙明 CC棚暗 CE-棚明 FC-地暗 BC梁暗 BE-沿梁或跨梁 CLC柱暗 CLE沿柱或跨柱 SCE吊顶内敷设 17） 未尽事宜请施工单位严格按照国家有关规范、规程的要求执行。四. 国家标准图集 电缆桥架安装 04D701-3; 常用风机控制电路图 99D303-2； 99（03)D501-1； 02D5012; 电缆敷设 D10117（2002年合订本）; 接地装置安装 03D5014; 03D501-3； 一、消防控制要求：1、消火栓系统消火栓泵设于车库负一层水泵房内，当消防中心收到本楼内任意一处消火栓按钮信号或当本楼发生火灾时接收到火灾报警信号，经消防中心确认后自动启动消火栓泵，如自动启动失败则手动强迫启动。2、非消防电源本工程所有非消防低压出线回路或楼栋配电总进线断路器均带分励脱扣器，火灾时，由消防控制室确认后,按楼栋断开着火区非消防电源.3、火灾应急照明及疏散标志消防控制室确认火灾后,自动或手动接通疏散、应急照明。4、电梯控制消防控制室确认火灾后,电梯强制返到底层并停止使用。二、施工说明1、消防设备安装和线路敷设应按GB50116-98的要求进行。消防报警总线(BJ)采用ZRRBV-2X1.5线穿S15钢管。消防24V电源线(DY）采用ZR-RBV-2X2.5线穿S15钢管.消防电话线(DH，TX）采用ZR-RVS2X1.5线穿S15钢管。（需要单独穿管)消防泵，正压送风机，消防电梯，排烟风机等强制手动控制线即消防联动控制线（K）采用ZRKVV5X1.5线穿S20钢管。消火栓直接起泵线(XS)：采用ZR-KVV4X1。5线穿S20钢管。JY8000的信号线(XFX）：采用ZRKVV2X1。5线穿S15暗敷。控制线路在电气井沿桥架敷设，其它管线沿墙棚或吊顶内暗敷.2、设备安装方式及高度手动报警按钮、消防电话分机、插口: 底距地1。5m墙上安装；消火栓按钮: 装于消火栓箱内； 感烟，感温探测器: 吸顶安装;联动模块、总线隔离器、信号模块： 电气竖井内底边距地1。5m墙上明装;风机、配电柜(箱）等设备联动模块： 靠近设备底距边地 1.5m墙上明装;声光报警器: 底距地2。2m墙、柱上明装;3、施工时请于其它专业密切配合一、设计依据1、本工程的初步设计文件及其审查批复。2、建设单位提供的本工程有关资料和和相关要求。3、建筑和有关工种提供的作业图和有关资料。4、现行国家有关规定及规范：建筑给水排水设计规范GB500152003高层民用建筑设计防火规范GB50045-95(2005年版)自动喷水灭火系统设计规范BG50084-2001（2005年版）建筑灭火器配置设计规范GB50140-2005建筑设计防火规范GB500162006二、设计范围本设计范围包括本建筑的给水排水、消防等管道系统及小型给水排水构筑物。三、给水系统1、水源:从小区给水管上引入两根DN150的给水管为本建筑生活及消防水源。2、市政给水管的压力为350米（绝对标高）.3、1、12号楼生活最高日用水量为70。2m3/d,最大时用水量为7.3m3/h。4、本工程生活给水-2层至3层由室外管网直接供水，4层以上由无负压设备变频供水。5、室内给水管分户水表前采用PSP钢塑复合管,卡环式连接;分户水表后采用PP-R管热熔连接。6、给水系统管道、管件及阀门的工作压力不低于1.0MPa。7、管径小于50mm时。采用截止阀；管径大于或等于50mm时采用闸阀或蝶阀。8、全部给水配件均采用节水型产品，不得使用淘汰产品。四、排水系统1、排水系统采用雨污分流,废污合流制，污水经化粪池处理后排入市政污水管网，雨水直接排入市政雨水管网。2、本建筑最高日污水量为63m3/d。3、排污泵出水管采用焊接钢管焊接连接,其余排水管采用UPVC管承插粘接。4、排水立管和出户管连接应用两只45弯头，90弯须采用带检查口弯头,支管与主管连接采用顺水三通或斜三通。5、除特殊标注外，排水横管按通用坡度施工,如果按通用坡度施工有困难时，可现场适当调整，但不得小于最小坡度。通用及最小坡度见“排水管坡度表”。6、卫生洁具的水封深度不得小于50mm。7、DN100室内塑料排水管穿楼层、防火墙时应设阻火圈.五、消火栓系统1、本建筑为二类高层普通住宅楼，其消防水量为：室内消火栓系统：20L/s;室外消火栓系统:20L/S。火灾延续时间为2小时.自动喷淋系统：30L/s;火灾延续时间为1小时。一次火灾最大用水量为396m3/d.2、在1层设置消防水池、消防水泵房各一座.消防水池的有效体积为396m3。3、消防专用水箱设于屋顶，有效体积为12m3.用于火灾初期供水。4、本工程消火栓系统不分区。5、消防管采用焊接钢管，丝接、焊接、法兰连接或沟槽式连接。6、消防管道应有0.002的坡度坡向立管或泄水装置。7、室内消火栓采用SN65型，配备25米DN65麻质水带，19铝合金水枪及自救式卷盘.8、消火栓栓口距地坪为1。1米，栓口压力大于0。5MPa时设置减压孔板.9、消火栓系统在室外设置SQS100型水泵接合器2套。10、在室外设置SS150/65-1.6型室外消火栓2套。 11、消防管道刷樟丹两道,红色调和漆两道。在涂刷底漆前应除锈、除垢及焊渣等物,油漆厚度要均匀.12、消火栓系统管道、管件及阀门的工作压力不低于1.6MPa.六、喷淋系统1、喷淋系统按中危险级设计，喷水强度8L/min.平方米，设计流量30L/S。2、喷淋系统由消防水池和屋顶消防水箱联合供水。3、喷淋系统设一组报警阀，型号为ZSFZX150，各层及各防火分区设置水流指示器和安全信号阀。4、喷头采用68C标准响应喷头，有吊顶的地方采用固定装饰吊顶型喷头;不吊顶的地方如果遇到梁或风管时采用普通下垂型喷头,其余采用直立型喷头，保证喷头溅水盘离顶板高度在75MM至150MM之间,安装详04S206.5、喷淋管道采用内、外热浸镀锌钢管，丝接、沟槽式连接或法兰连接。工作压力为1.6MPa。6、喷淋管道应做防腐处理，做法同消火栓系统管道。7、喷淋系统在室外设置SQS150型水泵接合器2套。七、其它灭火系统1、灭火器配置111层按A类严重危险等级配置,其余按A类中危险等级配置;车库按B类中危险等级配置.2、灭火器采用MF/ABC4型磷酸铵盐干粉灭火器.3、塔楼每个消火栓旁配置2具磷酸铵盐干粉灭火器，每具充装量4Kg,与消火栓配套安装于消火栓下。车库设置点的保护距离不大于12m。 4、配电房设置S型SOK气溶胶自动灭火装置.设计密度140g/m3.八、施工说明1、尺寸单位：除特殊说明外，标高为米，其余为毫米。2、图中所标高程，除特殊说明外,压力管以管中心计，重力管以管内底计。3、图中标注管径为公称直径，塑料管对应外径见塑料管公称直径与外径对照表.4、给排水管道穿过现浇板、基础、屋顶、剪力墙、柱子等处,均应预埋套管,有防水要求处应焊有防水翼环.套管尺寸给水管比安装管大二档，排水管比安装管大一档。5、管道安装过程中，如遇有与其它管道或梁柱相碰的，可根据现场情况作适当调整。原则是有压让无压,小管让大管。6、雨水管排至屋面时，应在排出点屋面配合土建专业做防冲刷措施。7、室内所有管道应按有关规范设置管卡、吊架、支吊架在墙体内埋设必须牢固。8、所有铁件,包括支吊架均须做好防腐处理。9、室内所有立管要尽可能靠墙靠角安装，力求美观实用。10、安装阀门,检查口，清扫口等配件要考虑使用方便。11、请按有关规范进行施工、清洗、试压及验收。12、本工程施工及验收按建筑给水排水及采暖工程施工质量验收规范GB52422002有关规定进行。13、其余未及事项均按国家最新公布的有关规定执行.。
