新钢结构隐蔽工程检查验收记录.doc

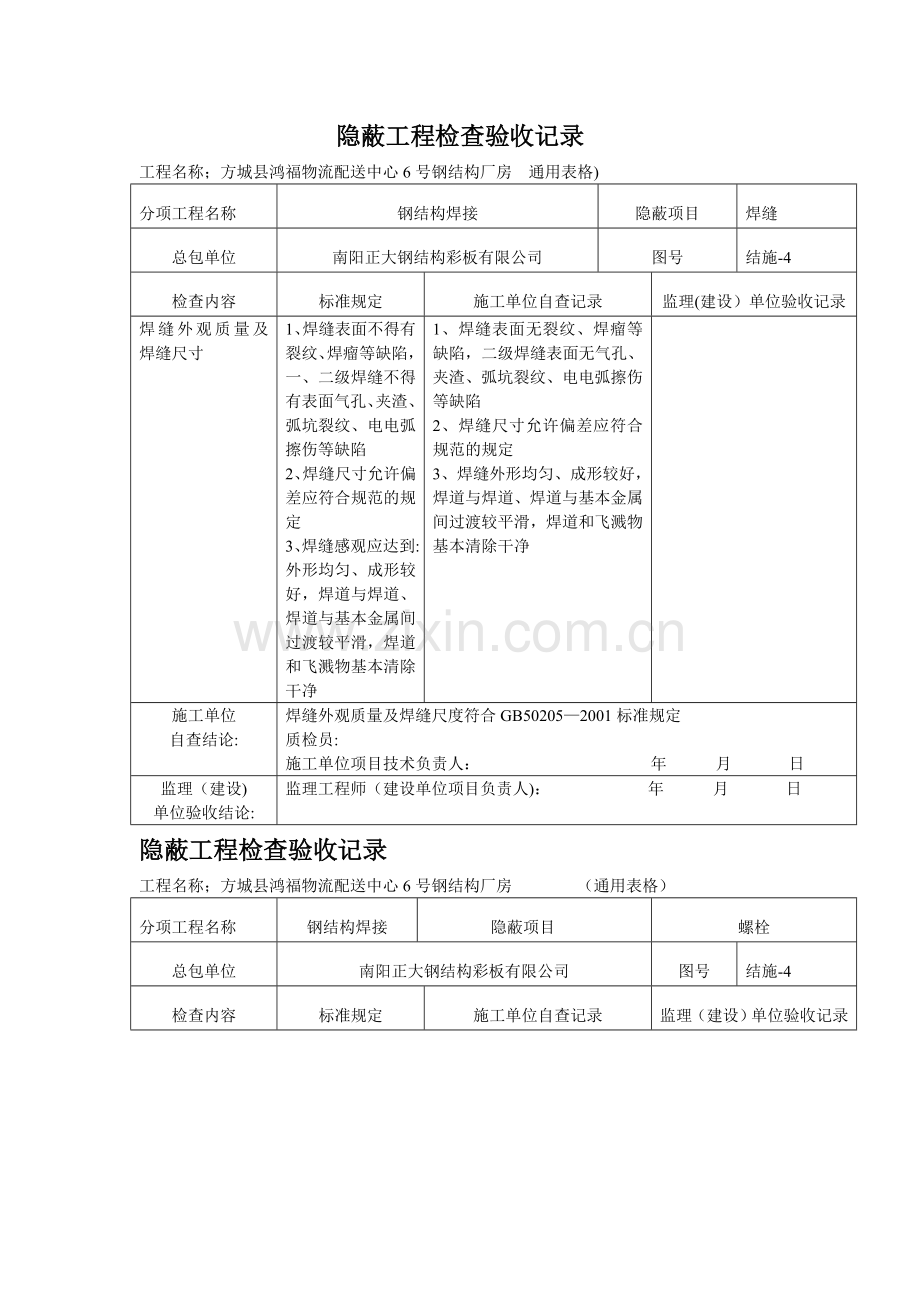

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 通用表格)
分项工程名称
钢结构焊接
隐蔽项目
焊缝
总包单位
南阳正大钢结构彩板有限公司
图号
结施-4
检查内容
标准规定
施工单位自查记录
监理(建设）单位验收记录
焊缝外观质量及焊缝尺寸

1、焊缝表面不得有裂纹、焊瘤等缺陷，一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电电弧擦伤等缺陷
2、焊缝尺寸允许偏差应符合规范的规定
3、焊缝感观应达到:外形均匀、成形较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊道和飞溅物基本清除干净
1、焊缝表面无裂纹、焊瘤等缺陷，二级焊缝表面无气孔、夹渣、弧坑裂纹、电电弧擦伤等缺陷
2、焊缝尺寸允许偏差应符合规范的规定
3、焊缝外形均匀、成形较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊道和飞溅物基本清除干净

施工单位
自查结论:

焊缝外观质量及焊缝尺度符合GB50205—2001标准规定
质检员:
施工单位项目技术负责人： 年 月 日
监理（建设)
单位验收结论:
监理工程师（建设单位项目负责人)： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
钢结构焊接
隐蔽项目
螺栓
总包单位
南阳正大钢结构彩板有限公司
图号
结施-4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录

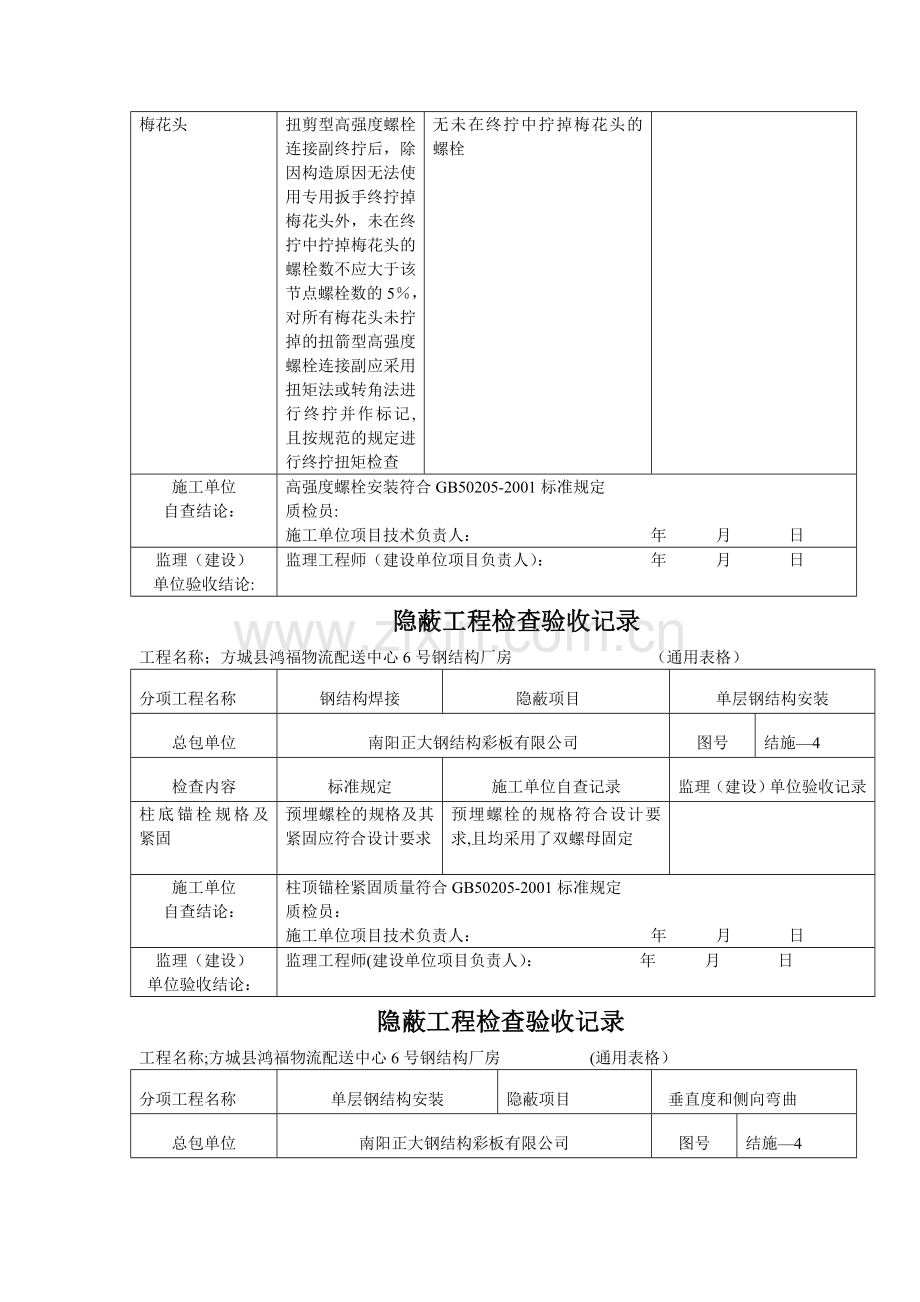

梅花头

扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5％，对所有梅花头未拧掉的扭箭型高强度螺栓连接副应采用扭矩法或转角法进行终拧并作标记,且按规范的规定进行终拧扭矩检查
无未在终拧中拧掉梅花头的螺栓

施工单位
自查结论：

高强度螺栓安装符合GB50205-2001标准规定
质检员:
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论:
监理工程师（建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
钢结构焊接
隐蔽项目
单层钢结构安装
总包单位
南阳正大钢结构彩板有限公司
图号
结施—4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
柱底锚栓规格及紧固

预埋螺栓的规格及其紧固应符合设计要求
预埋螺栓的规格符合设计要求,且均采用了双螺母固定

施工单位
自查结论：

柱顶锚栓紧固质量符合GB50205-2001标准规定
质检员：
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论：
监理工程师(建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称;方城县鸿福物流配送中心6号钢结构厂房 (通用表格）
分项工程名称
单层钢结构安装
隐蔽项目
垂直度和侧向弯曲
总包单位
南阳正大钢结构彩板有限公司
图号
结施—4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
钢梁的垂直度和侧向弯曲矢高

钢屋（托）架、桁架、梁及受压杆件的垂直度和侧向弯曲矢高的允许偏差应符合规范规定
跨中的垂直度h/250;且不应大于150
侧向弯曲矢高f
l≤30m 1/1000;且不应大于10。0
跨中垂直度2mm
侧向弯曲矢高5mm

施工单位
自查结论:

钢梁的垂直度和侧向弯曲矢高的偏差符合GB50205—2001标准规定
质检员：
施工单位项目技术负责人: 年 月 日
监理（建设)
单位验收结论：
监理工程师(建设单位项目负责人)： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
单层钢结构安装
隐蔽项目
整体平面弯曲
总包单位
南阳正大钢结构彩板有限公司
图号
结施—4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
单层钢结构主体结构整体平面弯曲

单层钢结构主体结构的整体平面弯曲
L/1500，且不应大于25。0
经实测主体结构的整体平面弯曲均小于6mm，在允许偏差范围内,

施工单位
自查结论:

单层钢结构主体结构平面弯曲的偏差符合GB50205—2001标准规定
质检员：
施工单位项目技术负责人: 年 月 日
监理(建设）
单位验收结论：
监理工程师（建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
钢结构紧固件连接
隐蔽项目
摩擦面
总包单位
南阳正大钢结构彩板有限公司
图号
结施—4
检查内容
标准规定
施工单位自查记录
监理（建设)单位验收记录
高强度螺栓连接摩擦面

高强度螺栓连接摩擦面应保持干燥、整洁,不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除涉及要求外摩擦而不应涂漆。
摩擦面干燥、整洁，无飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等

施工单位
自查结论:

高强度螺栓连接摩擦面符合GB50205—2001标准规定
质检员：
施工单位项目技术负责人: 年 月 日
监理（建设)
单位验收结论：
监理工程师（建设单位项目负责人): 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 (通用表格)
分项工程名称
钢结构紧固件连接
隐蔽项目
顶紧面
总包单位
南阳正大钢结构彩板有限公司
图号
结施-4
检查内容
标准规定
施工单位自查记录
监理（建设)单位验收记录
设计顶紧面接触面及边缘最大间隙

设计要求顶紧面得节点，按接触面不应小于70%紧贴,且边缘最大间隙不应小于0.8mm
抽取4钢梁共4个连接点,接触面均大于82％紧贴，且边缘最大间隙0。5mm

施工单位
自查结论:

顶紧面接触面及边缘最大间隙符合符合GB50205-2001标准规定
质检员：
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论：
监理工程师(建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称;方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
压型金属板
隐蔽项目
压型金属板及配件安装
总包单位
南阳正大钢结构彩板有限公司
图号
结施—4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
压型金属板、泛水板、包角板等的连接质量

压型金属板、泛水板和包角板等应固定可靠、牢固，连接件数量、间距应符合实际要求和国家现行有关标准规定.
压型金属板、泛水板和包角板等固定可靠、牢固，连接件数量、间距应符合实际要求和国家现行有关标准规定。

施工单位
自查结论：

压型金属板及配件等的连接质量符合GB50205-2001标准规定
质检员:
施工单位项目技术负责人： 年 月 日
监理(建设）
单位验收结论:
监理工程师（建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称;方城县鸿福物流配送中心6号钢结构厂房 （通用表格）
分项工程名称
压型金属板

隐蔽项目
防腐涂料涂刷和密封材料敷设
总包单位
南阳正大钢结构彩板有限公司
图号
结施-4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
压型金属板防腐涂料涂刷和密封材料敷设质量

压型金属板、泛水板和包角板等的防腐涂料涂刷和密封材料敷设应完好
压型金属板、泛水板和包角板等的涂层无缺陷,密封胶敷设完好.

施工单位
自查结论：

压型金属板防腐涂料涂刷和密封材料敷设质量符合GB50205-2001标准规定
质检员:
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论：
监理工程师（建设单位项目负责人)： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 (通用表格)
分项工程名称
钢结构紧固件连接
隐蔽项目
普通螺栓紧固
总包单位
南阳正大钢结构彩板有限公司
施工图号
结施-4
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录
普通螺栓紧固质量

永久性普通螺栓紧固应牢固、可靠,外露丝扣不应少于2扣
紧固牢固、可靠,外露丝扣均大于2扣

施工单位
自查结论：

普通螺栓紧固质量符合GB50205—2001标准规定
质检员：
施工单位项目技术负责人： 年 月 日
监理（建设)
单位验收结论:
监理工程师（建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 （通用表格)
分项工程名称
钢结构涂装
隐蔽项目
原材料进场
总包单位
南阳正大钢结构彩板有限公司
施工图号
结施-4
检查内容
标准规定
施工单位自查记录
监理（建设)单位验收记录
钢材表面锈蚀等级

钢材表面外观质量除应符合国家现行有关标准的规定外，尚应符合下列规定：
1、当钢材的表面有锈蚀、麻点或划痕等缺陷时,其深度得大于该刚才厚度负允许偏差的1/2；
2、钢材表面的锈蚀等级应符合现行国家标准《涂装前刚才表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上；
3、钢材端边或断口处不应有分层、夹渣等缺陷。
C级及C级以上。

施工单位
自查结论：

钢结构表面锈蚀等级符合GB50205-2001标准规定
质检员：
施工单位项目技术负责人： 年 月 日
监理(建设)
单位验收结论：
监理工程师（建设单位项目负责人）： 年 月 日

隐蔽工程检查验收记录
工程名称；方城县鸿福物流配送中心6号钢结构厂房 (通用表格）
分项工程名称
钢结构涂装
隐蔽项目
表面除锈
总包单位
南阳正大钢结构彩板有限公司
施工图号
结施—4
检查内容
标准规定
施工单位自查记录
监理(建设）单位验收记录
钢材（钢构件）表面除锈质量

涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。
当设计无要求时，钢材表面除锈等级应符合规范规定.
抛丸除锈达Sa21/2级，表面无焊渣、焊疤、灰尘、油污、水和毛刺等。

施工单位
自查结论：

钢材（钢构件)表面除锈质量符合GB50205-2001标准规定
质检员：
施工单位项目技术负责人: 年 月 日
监理（建设）
单位验收结论：
监理工程师（建设单位项目负责人）： 年 月 日
